TruTool N 500, kótovaný výkres
Výkonný ve čtyřech směrech
TruTool N 500 je jedinečný ve své všestrannosti. Díky možnosti řezání ve čtyřech směrech, tedy také směrem zpět, můžete demontovat nádrže a kontejnery, oddělovat a uvolňovat svitky a opracovávat obrobky s ohyby až do 90°. přístroj je vhodný také pro dělení vysoce pevných materiálů. Obzvláště je třeba vyzvednout optimální hmotnost a výkonnostní poměr 4 kg proti 5 mm tloušťce plechu.
4 směry řezu
Nástroj lze otočit o 360° ve 4 krocích po 90°.
Profilový čtyřhranný razník
Ideální pro práci na těžce přístupných místech, pro řezy přes hrany a svary.
Minimální použití síly
Pracujete bez odporu proti posuvu. Přitom redukujete použití síly na minimum.
Variabilní rychlost
Pomocí regulátoru otáček přizpůsobíte pracovní rychlost individuálně řezací úloze.
Plochý plech
Pro dělení a zkracování rovných plechů. Pro radiální a vnitřní výstřihy a výřezy.
Profily
Pro dělení profilů, řezy přes hrany a svary a demontážní práce na nádržích a kontejnerech.
Zpracování svitků
Pro zpracování svitků, oddělovací řezy a odběry vzorků.
Následující spotřební materiály a odpovídající příslušenství jsou součástí rozsahu dodávky.
Razník 5/P5 (zabudovaný)
1 kus 2260199
Matrice 5 (zabudovaná)
1 kus 1884930
Rukojeť TruTool N 500
1 kus 0974659
Klíč na šrouby s vnitřním šestihranem DIN 911-4
1 kus 0067849
Tuba tuku "G1", 25 gTuba tuk "G1", 25 g
1 kus 0344969
TRUMPF box M3
1 kus 1770951
Vyhledejte zde vhodný spotřební materiál a příslušenství pro svůj stroj.
Razník 5/P5
Pro profilové plechy 3-5 mm
1 kus
2260199
pětidílná sada
1453365

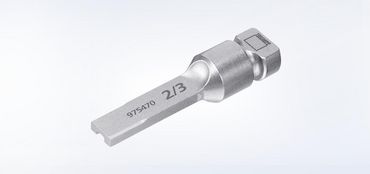

Razník 2/3
Pro ploché plechy do 3,2 mm a profilové plechy do 2 mm
1 kus
2260198
dvojdílná sada
1453366
5dílná sada
1453367
Matrice 2
Pro tloušťky plechu do 2 mm z konstrukční a ušlechtilé oceli
1 kus
1884952
dvojdílná sada
1264189
Matrice 3
Pro tloušťky plechu do 3,2 mm z konstrukční a ušlechtilé oceli. Profilové plechy do 2 mm.
1 kus
1884951
dvojdílná sada
1264172

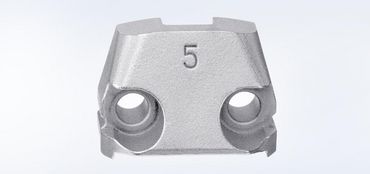

Matrice 5
Pro tloušťky plechu do 5 mm z konstrukční oceli. Profilové plechy do 3 mm.
1 kus
1884930
dvojdílná sada
1264132
Matrice P5
Speciálně vhodná pro profilové plechy 3-5 mm
1 kus
1884929
dvojdílná sada
1264150
Vedení razníku
1 kus
1884928
dvojdílná sada
1264364
Sběrač špon
Pro zachycení třísek
1 kus
103557
Sada
2x razník 5/P5 a 1x matrice 5
jednodílná sada
1453368
Olej pro děrování a niblování pro ocel
500 ml
103387
Olej pro děrování a niblování pro hliník
1 000 ml
125874
Závěsné oko
1 kus
97208
TRUMPF box M3
1 kus
1770951

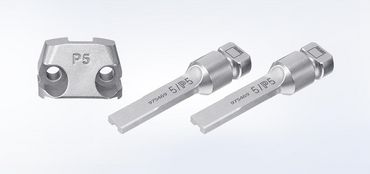

Sada P5
2x razník 5/P5 a 1x matrice P5
jednodílná sada
1453369
TruTool N 500
| |
|---|---|
| Maximální tloušťka plechu | |
| Maximální tloušťka ocel. plechu 400 N/mm² | 5 mm |
| Maximální tloušťka ocel. plechu 600 N/mm² | 3,2 mm |
| Maximální tloušťka ocel. plechu 800 N/mm² | 2,5 mm |
| Maximální tloušťka hliník. plechu do 250 N/mm² | 7 mm |
| Poloměry | |
| Nejmenší poloměr | 90 mm |
| Všeobecně | |
| Pracovní rychlost | 1,5 m/min |
| Počet zdvihů při jmenovité nosnosti | 815 1/min |
| Průměr počátečního otvoru | 41 mm |
| Jmenovitý příkon | 1700 W |
| Hmotnost | |
| Hmotnost bez kabelu | 3,8 kg |
PDF <1MB
Technický datový list
Technické údaje všech produktových variant jako soubory ke stažení.
V závislosti na zemi se může tento produktový sortiment a tyto údaje lišit. Změny techniky, vybavení, cena a nabídka příslušenství jsou vyhrazeny. Pro zjištění dostupnosti výrobku ve vaší zemi prosím kontaktujte svoji kontaktní osobu.
