Univerzální generátory pro indukční ohřev

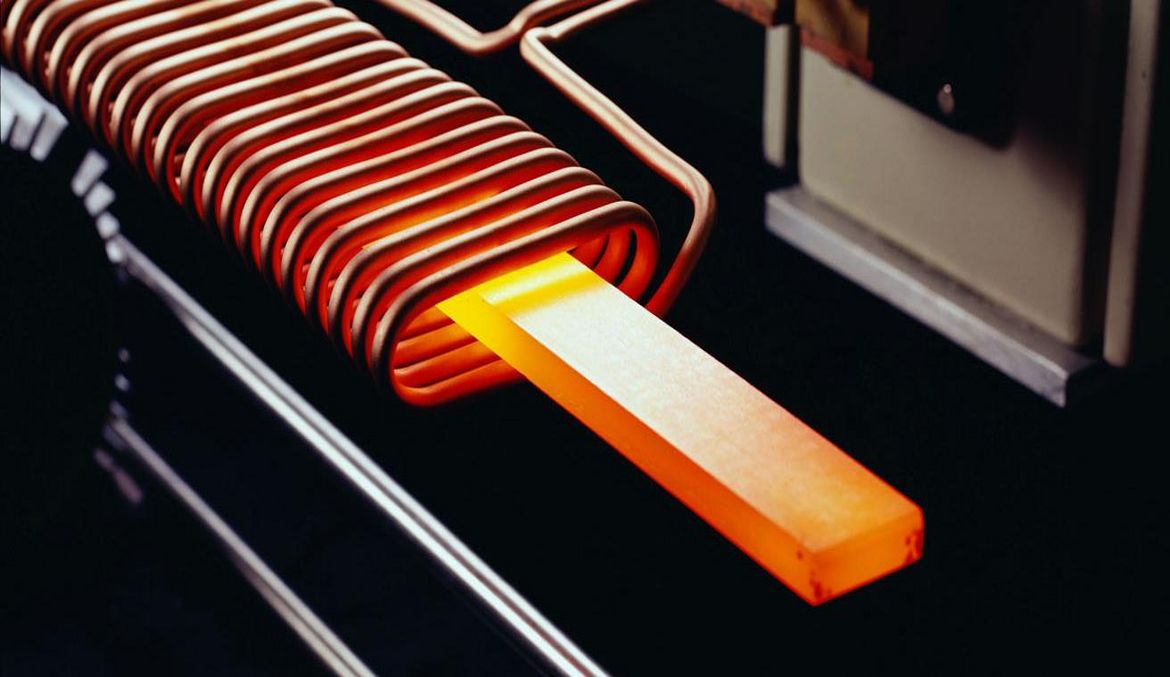

Generátor vhodný pro každou aplikaci a způsob použití: díky jejich kompaktní konstrukci a různým dostupným provedením se TruHeat VF série 1000 / 3000 / 5000 hodí pro jakékoliv aplikace indukce, od prvních pokusů v laboratoři až po vysoce taktované plynulé procesy v průmyslové výrobě. Ať už při indukčním těsnění, nalisování za tepla, tvrzení, žhavení, roztavení nebo odpaření, generátory přesvědčí velkou úsporou nákladů a jednoduchou integrací.
Podstatně menší než obvyklé generátory, proto je zapotřebí velmi málo místa.
Vhodné pro aplikace do výkonu 10 kW a výstupní frekvence do 800 kHz.
Flexibilní přizpůsobení výkonu a frekvence příslušné aplikaci indukce.
Hospodárný provoz díky vysoké účinnosti a stálým výsledkům procesu.
Prostorově úsporné řešení indukce: k dispozici jako vkládací modul, 19palcový zásuvný díl nebo stolní přístroj.
TruHeat HF série 3000 (H) / 5000 (H): mimořádně flexibilní uspořádání generátoru a vnějšího okruhu.
Vysokofrekvenční generátory pro indukční ohřev
Indukční těsnění v obalovém průmyslu (nápojové kartony, tuby zubní pasty).
Různá použití
Oblast použití TruHeat HF série 3000 (H) / 5000 (H) je mimořádně rozmanitá. Ať už nalisování za tepla, žhavení, tvrzení nebo pájení: generátory bez námahy dokonale zvládají každou výzvu.
Ideální pro vysoce přesné, teplotně kontrolované procesy
Generátory TruHeat VF série 1000 / 3000 / 5000 snadno zvládají vedle klasických oblastí indukčního zahřátí i komplexní úkoly, jako jsou vysoce přesné, teplotně kontrolované procesy teplotní analýzy.
|
TruHeat HF 5005 (H)
Porovnat produkt
|
TruHeat HF 5010 (H)
Porovnat produkt
|
TruHeat HF 1005
Porovnat produkt
|
TruHeat HF 3005
Porovnat produkt
|
TruHeat HF 3005 (H)
Porovnat produkt
|
TruHeat HF 5005
Porovnat produkt
|
TruHeat HF 1010
Porovnat produkt
|
TruHeat HF 3010 (H)
Porovnat produkt
|
TruHeat HF 3010
Porovnat produkt
|
TruHeat HF 5010
Porovnat produkt
|
|
|---|---|---|---|---|---|---|---|---|---|---|
| Výstup | ||||||||||
| Jmenovitý výkon | 5 kW | 10 kW | 5 kW | 5 kW | 5 kW | 5 kW | 10 kW | 10 kW | 10 kW | 10 kW |
| Maximální výstupní proud | 210 A ef. | 210 A ef. | 560 A ef. | 560 A ef. | 210 A ef. | 560 A ef. | 560 A ef. | 210 A ef. | 560 A ef. | 560 A ef. |
| Maximální výstupní napětí | 600 V ef. | 600 V ef. | 1500 V ef. | 1500 V ef. | 600 V ef. | 1500 V ef. | 1500 V ef. | 600 V ef. | 1500 V ef. | 1500 V ef. |
| Jmenovitá provozní frekvence | 60 kHz - 400 kHz | 60 kHz - 400 kHz | 50 kHz - 800 kHz | 50 kHz - 800 kHz | 60 kHz - 400 kHz | 50 kHz - 800 kHz | 50 kHz - 800 kHz | 60 kHz - 400 kHz | 50 kHz - 800 kHz | 50 kHz - 800 kHz |
| Délka výkonového kabelu | 5 m - 20 m | 5 m - 20 m | 0,5 m - 3,0 m | 0,5 m - 3,0 m | 5 m - 20 m | 0,5 m - 3,0 m | 0,5 m - 3,0 m | 5 m - 20 m | 0,5 m - 3,0 m | 0,5 m - 3,0 m |
| Data připojení k síti | ||||||||||
| Síťové napětí | (±10%) 200 V - 400 V | (±10%) - 400 V | (±10%) 200 V - 400 V | (±10%) 200 V - 400 V | (±10%) 200 V - 400 V | (±10%) 200 V - 400 V | (±10%) 400 V | (±10%) - 400 V | (±10%) 400 V | (±10%) 400 V |
| Síťová frekvence | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz |
| Příkon v síti | 6,2 kVA | 12,2 kVA | 6,5 kVA | 6,5 kVA | 6,2 kVA | 6,5 kVA | 12,5 kVA | 12,2 kVA | 12,5 kVA | 12,5 kVA |
| Účiník | 0,95 | 0,95 | 0,95 | 0,95 | 0,95 | 0,95 | 0,95 | 0,95 | 0,95 | 0,95 |
| Skříň | ||||||||||
| Hmotnost | 39 kg | 39 kg | 16 kg | 30 kg | 28 kg | 41 kg | 16 kg | 39 kg | 30 kg | 41 kg |
| Krytí IP | IP30 | IP30 | IP30 | IP54 | IP30 | IP54 | IP30 | IP30 | IP54 | IP54 |
| Požadavky na chlazení | ||||||||||
| Max. tlak vody | 6 bar | 6 bar | 6 bar | 6 bar | 6 bar | 6 bar | 6 bar | 6 bar | 6 bar | 6 bar |
| Min. tlakový rozdíl | 3 bar | 3 bar | 3 bar | 3 bar | 3 bar | 3 bar | 3 bar | 3 bar | 3 bar | 3 bar |
| Min. průtokové množství | 3,5 l/min | 3,5 l/min | 4,2 l/min | 9,5 l/min | 3,5 l/min | 9,5 l/min | 4,2 l/min | 3,5 l/min | 9,5 l/min | 9,5 l/min |
| Teplota chladiva | - 35 °C | - 35 °C | - 35 °C | - 35 °C | - 35 °C | - 35 °C | - 35 °C | - 35 °C | - 35 °C | - 35 °C |
| Vnější kruh | ||||||||||
| Hmotnost | 6 kg | 6 kg | 12 kg | 12 kg | 6 kg | 12 kg | 12 kg | 6 kg | 12 kg | 12 kg |
| Krytí IP | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 |
| Všeobecně | ||||||||||
| Celková účinnost | 90 % | 90 % | 90 % | 90 % | 90 % | 90 % | 90 % | 90 % | 90 % | 90 % |
| Certifikáty / standardy | Prohlášení o shodě CE | Prohlášení o shodě CE | Prohlášení o shodě CE | Prohlášení o shodě CE | Prohlášení o shodě CE | Prohlášení o shodě CE | Prohlášení o shodě CE | Prohlášení o shodě CE | Prohlášení o shodě CE | Prohlášení o shodě CE |
| Podmínky prostředí | ||||||||||
| Venkovní teplota | 10 °C - 45 °C | 10 °C - 45 °C | 10 °C - 45 °C | 10 °C - 45 °C | 10 °C - 45 °C | 10 °C - 45 °C | 10 °C - 45 °C | 10 °C - 45 °C | 10 °C - 45 °C | 10 °C - 45 °C |
|
TruHeat HF 5005 (H)
|
TruHeat HF 5010 (H)
|
TruHeat HF 1005
|
TruHeat HF 3005
|
TruHeat HF 3005 (H)
|
TruHeat HF 5005
|
TruHeat HF 1010
|
TruHeat HF 3010 (H)
|
TruHeat HF 3010
|
TruHeat HF 5010
|
|
|---|---|---|---|---|---|---|---|---|---|---|
| Výstup | ||||||||||
| Jmenovitý výkon | 5 kW | 10 kW | 5 kW | 5 kW | 5 kW | 5 kW | 10 kW | 10 kW | 10 kW | 10 kW |
| Maximální výstupní proud | 210 A ef. | 210 A ef. | 560 A ef. | 560 A ef. | 210 A ef. | 560 A ef. | 560 A ef. | 210 A ef. | 560 A ef. | 560 A ef. |
| Maximální výstupní napětí | 600 V ef. | 600 V ef. | 1500 V ef. | 1500 V ef. | 600 V ef. | 1500 V ef. | 1500 V ef. | 600 V ef. | 1500 V ef. | 1500 V ef. |
| Jmenovitá provozní frekvence | 60 kHz - 400 kHz | 60 kHz - 400 kHz | 50 kHz - 800 kHz | 50 kHz - 800 kHz | 60 kHz - 400 kHz | 50 kHz - 800 kHz | 50 kHz - 800 kHz | 60 kHz - 400 kHz | 50 kHz - 800 kHz | 50 kHz - 800 kHz |
| Délka výkonového kabelu | 5 m - 20 m | 5 m - 20 m | 0,5 m - 3,0 m | 0,5 m - 3,0 m | 5 m - 20 m | 0,5 m - 3,0 m | 0,5 m - 3,0 m | 5 m - 20 m | 0,5 m - 3,0 m | 0,5 m - 3,0 m |
| Data připojení k síti | ||||||||||
| Síťové napětí | (±10%) 200 V - 400 V | (±10%) - 400 V | (±10%) 200 V - 400 V | (±10%) 200 V - 400 V | (±10%) 200 V - 400 V | (±10%) 200 V - 400 V | (±10%) 400 V | (±10%) - 400 V | (±10%) 400 V | (±10%) 400 V |
| Síťová frekvence | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz |
| Příkon v síti | 6,2 kVA | 12,2 kVA | 6,5 kVA | 6,5 kVA | 6,2 kVA | 6,5 kVA | 12,5 kVA | 12,2 kVA | 12,5 kVA | 12,5 kVA |
| Účiník | 0,95 | 0,95 | 0,95 | 0,95 | 0,95 | 0,95 | 0,95 | 0,95 | 0,95 | 0,95 |
| Skříň | ||||||||||
| Hmotnost | 39 kg | 39 kg | 16 kg | 30 kg | 28 kg | 41 kg | 16 kg | 39 kg | 30 kg | 41 kg |
| Krytí IP | IP30 | IP30 | IP30 | IP54 | IP30 | IP54 | IP30 | IP30 | IP54 | IP54 |
| Požadavky na chlazení | ||||||||||
| Max. tlak vody | 6 bar | 6 bar | 6 bar | 6 bar | 6 bar | 6 bar | 6 bar | 6 bar | 6 bar | 6 bar |
| Min. tlakový rozdíl | 3 bar | 3 bar | 3 bar | 3 bar | 3 bar | 3 bar | 3 bar | 3 bar | 3 bar | 3 bar |
| Min. průtokové množství | 3,5 l/min | 3,5 l/min | 4,2 l/min | 9,5 l/min | 3,5 l/min | 9,5 l/min | 4,2 l/min | 3,5 l/min | 9,5 l/min | 9,5 l/min |
| Teplota chladiva | - 35 °C | - 35 °C | - 35 °C | - 35 °C | - 35 °C | - 35 °C | - 35 °C | - 35 °C | - 35 °C | - 35 °C |
| Vnější kruh | ||||||||||
| Hmotnost | 6 kg | 6 kg | 12 kg | 12 kg | 6 kg | 12 kg | 12 kg | 6 kg | 12 kg | 12 kg |
| Krytí IP | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 |
| Všeobecně | ||||||||||
| Celková účinnost | 90 % | 90 % | 90 % | 90 % | 90 % | 90 % | 90 % | 90 % | 90 % | 90 % |
| Certifikáty / standardy | Prohlášení o shodě CE | Prohlášení o shodě CE | Prohlášení o shodě CE | Prohlášení o shodě CE | Prohlášení o shodě CE | Prohlášení o shodě CE | Prohlášení o shodě CE | Prohlášení o shodě CE | Prohlášení o shodě CE | Prohlášení o shodě CE |
| Podmínky prostředí | ||||||||||
| Venkovní teplota | 10 °C - 45 °C | 10 °C - 45 °C | 10 °C - 45 °C | 10 °C - 45 °C | 10 °C - 45 °C | 10 °C - 45 °C | 10 °C - 45 °C | 10 °C - 45 °C | 10 °C - 45 °C | 10 °C - 45 °C |
Technické údaje všech produktových variant jako soubory ke stažení.
Flexibilní a hospodárné řešení pro vaši aplikaci
Díky kompaktní modulové konstrukci potřebuje generátor mnohem méně místa než přístroje s obvyklou konstrukcí. Flexibilní regulace dovoluje volbu provozní frekvence optimální pro příslušný proces. Připojení generátoru k různým nadřazeným systémům je umožněno širokým spektrem standardních rozhraní.
Speciální provedení pro paralelní kmitavé obvody: TruHeat HF série 3000 (H) / 5000 (H)
V tomto provedení může být vnější okruh, který se používá bezprostředně u místa zahřátí, proveden mimořádně kompaktně. Díky tomu je značně usnadněna integrace do systémů a zařízení. Díky regulaci výkonu od téměř 0 % do 100 % se generátor ideálně hodí pro použití ve vysoce přesných, teplotně kontrolovaných procesech.
Pomocí různých možností je možné vysokofrekvenční generátor optimálně přizpůsobit různým systémovým prostředím.
Nožní spínač slouží k zapnutí a vypnutí výkonu generátoru na dálku. Spínač je s vysokofrekvenčním generátorem spojen kabelem a je možné ho umístit do blízkosti aplikace. Tímto způsobem můžete proces spustit a současně sledovat zahřátí.
Adaptační transformátor je součástí vnějšího okruhu. Díky tomu je možné zátěž (indukční cívka + obrobek) optimálně přizpůsobit vysokofrekvenčnímu generátoru tak, aby dosahoval vždy maximálního výkonu.
Výběr vhodných systémových komponent umožňuje optimální přizpůsobení vysokofrekvenčního generátoru dané aplikaci.
Geometrie induktoru je speciálně přizůsobena příslušnému procesu zahřívání (kruhový, liniový, tvarový induktor).
Cirkulační chladicí agregáty zajišťují spolehlivé odvádění procesního tepla. K dispozici jsou provedení pro různé rozsahy výkonu.
Pyrometry slouží pro bezdotykové měření teploty na různých površích do 2 000 °C. Spojený programový regulátor umožňuje velmi přesné odvedení teplotních profilů.

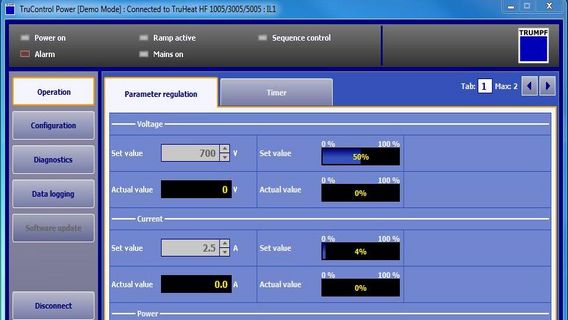

Pomocí uživatelsky přívětivého softwaru TruControl Power je možné generátor pohodlně ovládat, konfigurovat a kontrolovat pomocí počítače, příp. notebooku.
V závislosti na zemi se může tento produktový sortiment a tyto údaje lišit. Změny techniky, vybavení, cena a nabídka příslušenství jsou vyhrazeny. Pro zjištění dostupnosti výrobku ve vaší zemi prosím kontaktujte svoji kontaktní osobu.
