TruTool TKA 700, Maßzeichnung
Kompakt und kraftvoll
Ausgerüstet mit einem leistungsstarken 1700 Watt-Antrieb sorgt der TruTool TKA 700 für eine außerordentliche Leistung mit hohen Drehmomenten und einer stabilen und sicheren Maschinenführung. Dabei versehen Sie Bauteile mit sauberen Sichtkanten, brechen scharfe Kanten, bringen einen Radius von 2, 3 oder 4 mm an oder bereiten eine Schweißnaht vor. Dies mit geringem Kraftaufwand, schnell und in unterschiedlichsten Winkellagen von 0° - 60°. Die Einstellung der Fasenlänge erfolgt werkzeug- und stufenlos und dies äußerst präzise und schnell. Dabei können Sie Fasen bis zu 5 mm im Baustahl ganz einfach in einem Arbeitsgang herstellen. Für eine 7 mm Fasenlänge benötigen Sie einen zweiten Arbeitsschritt. Der perfekt angeordnete Handgriff reduziert Vibrationen, sorgt für Ergonomie und eine stabile Maschinenführung.
Perfekt für jeden Winkel
Wahlweise sind Wendeplattenhalter von 0° sowie 15° - 60° in 5er-Schritten erhältlich.
Vielseitiger Einsatz
Für gerade Kanten, Innen- und Außenkonturen, Bohrungen und für die Rohrbearbeitung.
Fix eingestellt
Die gewählte Fasenlänge wird während des ganzen Bearbeitungsvorgangs kontinuierlich beibehalten. Ein ungewolltes Verstellen wird vermieden.
Arbeitsgänge
Fasenlängen bis zu 5 mm stellen Sie einfach in einem Arbeitsgang her. Eine Fasenlänge von 7 mm erzielen Sie in einem zweiten Arbeitsschritt.
Starke Leistung
Der 1700 Watt-Motor ist außerordentlich kompakt, was zu einer sehr hohen Leistungsdichte führt.
Reduzierte Vibrationen
Dank Dämpfungselementen im Getriebe kombiniert mit einem perfekt positionierten Handgriff.

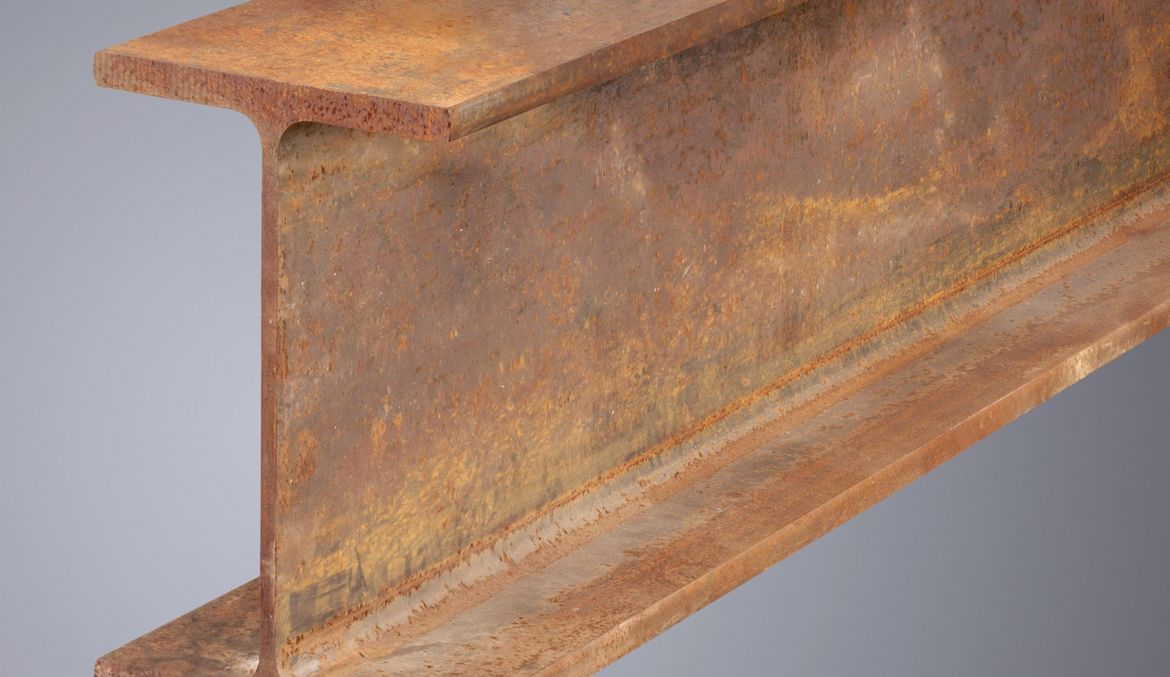

T-Träger
Für Verrundungen mit Radien von 2 mm, 3mm oder 4 mm. Zum Entgraten und für die Schweißnahtvorbereitung.
Für gerade und kurvenförmige Blechteile
Für Verrundungen mit Radien von 2 mm, 3 mm oder 4 mm. Zum Entgraten und für die Schweißnahtvorbereitung.
Die nachfolgenden Verbrauchsmaterialien und das entsprechende Zubehör sind im Lieferumfang mit enthalten.
3 Wendeplatten CR
eingebaut
Wendeplattenhalter 45° mit Laufrad (eingebaut)
eingebaut
Stirnlochschlüssel
1 Stück 0353531
Torx-Schraubendreher TX15 x 60
1 Stück 0353793
Einmaulschlüssel
1 Stück 0068012
Steckschlüssel
1 Stück 1241272
Schutzbrille
1 Stück 2488915
TRUMPF Box M3
1 Stück 1770951
Finden Sie hier das passende Verbrauchsmaterial und Zubehör zu Ihrer Maschine.

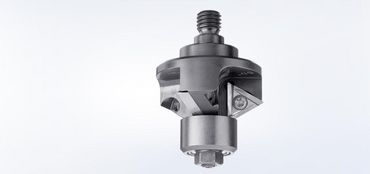

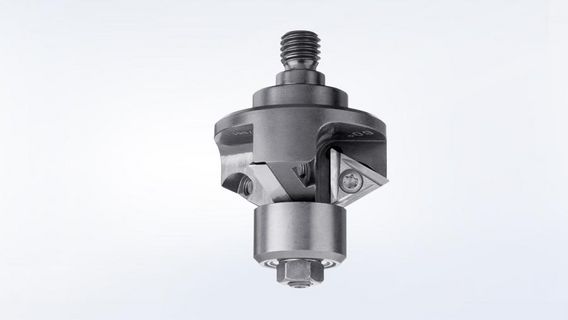

Wendeplattenhalter 45°
Mit Laufrad Ø 22 mm für 3 Wendeplatten
1er-Set
1227954
Wendeplattenhalter 30°
Mit Laufrad Ø 29,6 mm für 3 Wendeplatten
1er-Set
1237683
Wendeplattenhalter 60°
Mit Laufrad Ø 22 mm für 3 Wendeplatten
1er-Set
1257861

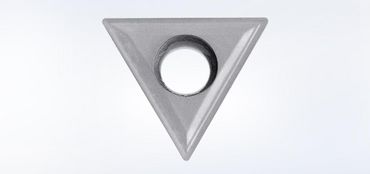

Wendeplatten ST
Einsetzbar zur Bearbeitung von Stahl bis zu 400 N/mm2. Geeignet für Fasen von 0° und 15° - 60° (in 5er-Schritten).
3er-Set
1241780
10er-Set
1232627
Wendeplatten ST Radius 2
Einsetzbar zur Bearbeitung von Stahl bis zu 400 N/mm2 und Aluminium bis zu 250 N/mm2. Geeignet zum Bearbeiten von 2 mm Radien.
3er-Set
1693743
10er-Set
1232676
Wendeplatten ST Radius 3
Einsetzbar zur Bearbeitung von Stahl bis zu 400 N/mm2 und Aluminium bis zu 250 N/mm2. Geeignet zum Bearbeiten von 3 mm Radien.
3er-Set
1693742
10er-Set
1232671

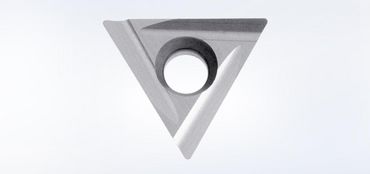

Wendeplatten CR
Einsetzbar zur Bearbeitung von Chromstahl bis zu 800 N/mm2. Geeignet für Fasen von 0° und 15° - 60° (in 5er-Schritten).
3er-Set
1241851
10er-Set
1232628

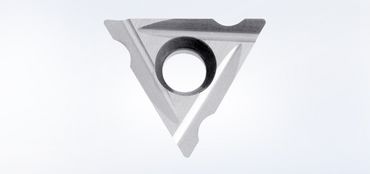

Wendeplatten CR Radius 2
Einsetzbar zur Bearbeitung von Chromstahl bis zu 800 N/mm2. Geeignet zum Bearbeiten von 2 mm Radien.
3er-Set
1693744
10er-Set
1232691

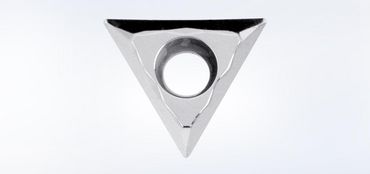

Wendeplatten Aluminium
Einsetzbar zur Bearbeitung von Aluminium bis zu 250 N/mm2 . Geeignet für Fasen von 0° und 15° - 60° (in 5er-Schritten).
3er-Set
1241852
10er-Set
1232629

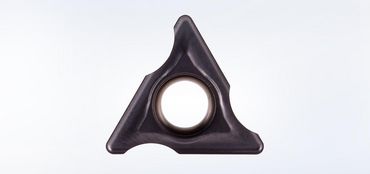

Wendeplatten ST R PLUS
Einsetzbar zur Bearbeitung von Stahl bis zu 400 N/mm2. Geeignet zum Bearbeiten von Ecknaht-Radien R2 PLUS und R4 PLUS.
3er-Set
1266783
10er-Set
1266784
Wendeplatten ST Radius 4
Einsetzbar zur Bearbeitung von Stahl bis zu 400 N/mm2 und Aluminium bis zu 250 N/mm2. Geeignet zum Bearbeiten von 4 mm Radien.
3er-Set
1693629
10er-Set
1630310
Wendeplatten beschichtet Radius 3
Einsetzbar zur Bearbeitung von Plasmaanwendung und Stahl bis zu 400 N/mm2. Geeignet zum Bearbeiten von 3 mm Radien.
2er-Set
1320642
Wendeplattenhalter R
Mit Laufrad Ø 20 mm für 3 Wendeplatten. Geeignet für Radien von 2 mm, 3 mm und 4 mm.
1er- Set
1663473
Wendeplattenhalter R2 PLUS
Mit Laufrad für Ecknaht-Radien 2 mm. Für Blechdicken von ca. 1,5 mm bis 2,5 mm
1er-Set
1265985
Wendeplattenhalter R4 PLUS
Mit Laufrad für Ecknaht-Radien 4 mm. Für Blechdicken von ca. 2,5 mm bis 5 mm.
1er-Set
1264547
Wendeplattenhalter 15°
Mit Laufrad Ø 29,6 mm x 11,6 mm für 3 Wendeplatten. Geeignet für Fasen von 15°.
1er-Set
1412639
Wendeplattenhalter 20°
Mit Laufrad Ø 29,6 x 11,6 mm für 3 Wendeplatten. Geeignet für Fasen von 20°.
1er-Set
1619933
Wendeplattenhalter 25°
Mit Laufrad Ø 29,6 x 11,6 mm für 3 Wendeplatten. Geeignet für Fasen von 55°.
1er-Set
1419177
Wendeplattenhalter 35°
Mit Laufrad Ø 29,6 x 12,3 mm für 3 Wendeplatten. Geeignet für Fasen von 35°.
1er-Set
1256570
Wendeplattenhalter 40°
Mit Laufrad Ø 29,6 x 12,3 mm für 3 Wendeplatten. Geeignet für Fasen von 40°.
1er-Set
1620265
Wendeplattenhalter 50°
Mit Laufrad Ø 22 x 12,5 mm für 3 Wendeplatten. Geeignet für Fasen von 50°.
1er-Set
1429605
Wendeplattenhalter 55°
Mit Laufrad Ø 22 x 12,5 mm für 3 Wendeplatten. Geeignet für Fasen von 55°.
1er-Set
1251684
Wendeplattenhalter R 2-fach
Mit Laufrad für Plasmaanwendung. Geeignet zum Bearbeiten von 3 mm Radien.
1er-Set
1484142
Laufrad R2 PLUS
Laufrad für Wendeplattenhalter Ecknaht-Radius R2 PLUS
1 Stück
1294750
Laufrad R4 PLUS
Laufrad speziell für Wendeplattenhalter Ecknaht-Radius R4 PLUS
1 Stück
1294749
Laufrad Dünnblech
Laufrad Ø 22 x 14,5 mm für Dünnblech min. 0,7 mm . Geeignet für Fasen zwischen 45° - 60°.
1 Stück
1237451
Auflageteller
Für enge Platzverhältnisse anwendbar. Für alle Wendeplattenhalter.
1 Stück
1315258

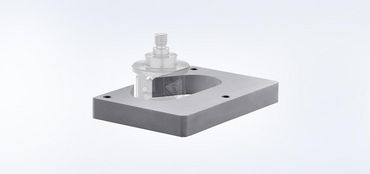

Werkzeug Stirnkante
1 Stück
1645165

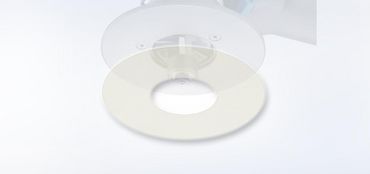

Schutzfolien
Für eine kratzarme Bearbeitung
5er-Set
1234851
Stanz- und Nibbelöl für Stahl
500 ml
103387
Stanz- und Nibbelöl für Aluminium
1000 ml
125874

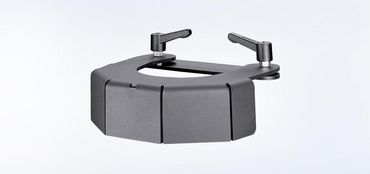

Distanzplatte Schutzblech
1 Stück
1265501

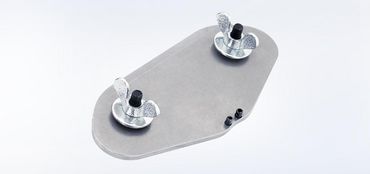

Distanzplatte
Zum Entgraten
1 Stück
1236998

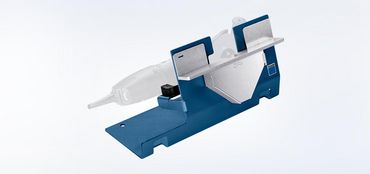

Arbeitsstation
Ideal für das Bearbeiten von kleinen Teilen im ortsfesten Einsatz
1 Stück
1404742
Schmierfett G3
100 g
353969
TRUMPF Box M3
1 Stück
1770951
TruTool TKA 500 ohne Werkzeug
|
TruTool TKA 500 45° Werkzeug
| |
|---|---|---|
| Maximale Fasenlängen | ||
| Maximale Fasenlänge Stahl 400 N/mm² | 7 mm | 7 mm |
| Maximale Fasenlänge Stahl 600 N/mm² | 3,7 mm | 3,7 mm |
| Maximale Fasenlänge Stahl 800 N/mm² | 2,3 mm | 2,3 mm |
| Maximale Fasenlänge Aluminium 250 N/mm² | 10 mm | 10 mm |
| Maximale Fasenhöhen | ||
| Maximale Fasenhöhe Stahl 400 N/mm² | 4,9 mm | 4,9 mm |
| Maximale Fasenhöhe Stahl 600 N/mm² | 2,5 mm | 2,5 mm |
| Maximale Fasenhöhe Stahl 800 N/mm² | 1,6 mm | 1,6 mm |
| Maximale Fasenhöhe Aluminium 250 N/mm² | 6,4 mm | 6,4 mm |
| Radien | ||
| Kleinster Innenradius | 18 mm | 18 mm |
| Kleinste Bohrung (Ø) | 35 mm | 35 mm |
| Allgemein | ||
| Minimale Blechdicke | 0,7 mm | 0,7 mm |
| Arbeitsgeschwindigkeit | 3 m/min - 4 m/min | 3 m/min - 4 m/min |
| Nennaufnahmeleistung | 1400 W | 1400 W |
| Drehzahl bei Leerlauf | 8390 1/min | 8390 1/min |
| Gewicht | ||
| Gewicht ohne Kabel | 3,5 kg | 3,5 kg |
PDF <1MB
Technisches Datenblatt
Die technischen Daten aller Produktvarianten als Download.
