TruLaser Cell 7040

Maximale 3D-Flexibilität

TruLaser-Cell-Series-7000-laser-cutting
TruLaser-Cell-Series-7000-laser-cutting
3D-Laserschneidanlagen

TruLaser Cell 7040

Das Multitalent für diverse Anwendungen

- / -
Modular und hochflexibel

Mit dem Lasersystem TruLaser Cell 7040 sind Sie perfekt ausgerüstet – egal, ob Sie zwei- oder dreidimensionale Bauteile oder Rohre bearbeiten wollen. Sie können flexibel zwischen Schneiden und Schweißen wechseln. Der modulare Aufbau der Maschine sowie die Möglichkeit der individuellen Anpassung und Nachrüstung erlauben Ihnen die TruLaser Cell 7040 optimal auf ein sich verändertes Produktionsumfeld anzupassen und flexibel auf sich ändernde Kundenanforderungen zu reagieren.

Hochproduktiv fertigen

Dank höchster Maschinendynamik und zahlreicher cleverer Funktionen zur Zykluszeitoptimierung fertigen Sie schneller als je zuvor.

Mehr Bedienkomfort

Das über die gesamte Maschinenlänge verfahrbare Bedienpult und die MobileControl App bieten maximale Ergonomie bei der Maschinenbedienung – von jeder Position aus.

Hohe Prozesssicherheit

Die X-Blast Technology sorgt beim Schneiden für robustere Prozesse insbesondere bei komplexen Geometrien und sorgt zudem für deutlich höhere Düsenstandzeiten.

Beste Bauteilqualität

Technologietabellen, die garantierte Rohstrahlanpassung sowie das patentierte BrightLine Weld garantieren Ihnen perfekte Bearbeitungsergebnisse im Schneiden und Schweißen.

Zukunftssicher

Mit modernem Steuerungskonzept und der OPC/UA Kommunikationsschnittstelle sind Sie dauerhaft für die Industrie 4.0 Herausforderungen gewappnet.

Individueller Einstieg

Das Baukastenprinzip sowie die Nachrüstbarkeit der Maschine erlauben eine individuelle Konfiguration.

- / -
Offenen Maschineninnenraum der TruLaser Cell Serie 7000
Wirtschaftlich produzieren

Höchste Maschinendynamiken, sowie das fliegende Einstechen mit FastLine Cell und die dynamische Schneidoptik reduzieren Ihre Bearbeitungszeiten ganz erheblich. Bei größeren Stückzahlen können Sie mit dem Zwei-Stationen-Betrieb oder dem Rotationswechsler hauptzeitparallel Be- und Entladen. Die blitzschnelle Fronttüre aus Glasfaserverbundstoff sorgt zudem für eine deutliche Reduktion der Nebenzeiten und schnellen Zugang zum Arbeitsraum.

TruDisk, Höchstleistung aus der Scheibe
The Power Of Choice - Strahlquellenkompetenz

Ihre Anwendung entscheidet über die Wahl des Lasers. Für den flexiblen Fertigungsalltag wählen Sie die energieeffizienten und tausendfach bewährten TruDisk-Laser mit 2-5 kW. Weiterhin stehen Ihnen die robusten CO2-TruFlow Laser mit 3-6 kW zur Verfügung die insbesondere bei dickeren Materialien sowie der Aluminiumbearbeitung Ihre Vorteile ausspielen können.

Footprint der TruLaser Cell 7040
Kompakte Stellfläche

Je nach Bedarf wählen Sie zwischen verschieden großen Arbeitsbereichen. Die Schaltschränke sind direkt in den Maschinenkörper integriert. Damit stellt die TruLaser Cell 7040 fiber den Benchmark in Sachen Kompaktheit.

6D-Maus zur Steuerung der TruLaser Cell
Einfach und komfortabel zu bedienen

Das ergonomische Bedienpult hängt platzsparend an der Maschinenkabine. Es lässt sich drehen, aus der Kabine heraus bedienen oder optional entlang der gesamten Frontseite der Maschine verschieben. Die 6-D-Maus erleichtert Ihnen das schnelle Einfahren, Teachen und Verfahren der Achsen. Die Steuerung erkennt automatisch, welche Optik montiert ist, so dass der Optikwechsel schnell und fehlerfrei erfolgen kann.

Laserschneiden auf der TruLaser Cell 7040 von TRUMPF
Maximale Verfahrensflexiblität

Die für den Betrieb mit Festkörperlasern entwickelte 2in1-Faser ermöglicht das Schweißen und Schneiden mit nur einem Laserlichtkabel. Beim Wechsel zwischen beiden Verfahren muss lediglich der Prozessadapter getauscht werden, die Systemsteuerung passt den Laserstrahl automatisch an. So erhalten Sie nicht nur beste Bearbeitungsergebnisse, sondern können auch Ihre Anlage einfacher bedienen und für deutlich mehr Anwendungen einsetzen.

Laserschneiden von verzinktem Stahlblech

Bearbeitung von verzinktem Stahl

Gerade in der Automobilbrache werden häufig Komponenten aus verzinktem Stahl gefertigt, um die Bauteile vor Korrosion zu schützen. Mit der TruLaser Cell 7040 können Sie verzinkte Stahlbleche schnell und in höchster Qualität schneiden. Zudem ermöglicht Ihnen die Maschine optimal auf Änderungen zu reagieren und das Bauteil entsprechend anzupassen. Das erhöht Ihre Flexibilität, die vor allem im Bereich des Prototypenbaus und der Vorserienproduktion wichtig ist.

Mit der TruLaser Cell Serie 7000 geschnittene KFZ-Rückbank

Lasergeschnittene KFZ-Rückbank

Mit der TruLaser Cell 7040 werden die Durchbrüche und die Besäumung des tiefgezogenen Bauteils durchgeführt. Gerade bei kleinen Stückzahlen ist die Bearbeitung mit herkömmlichen Stanzwerkzeugen häufig zu teuer. Mit der TruLaser Cell 7040 schneiden Sie innerhalb kürzester Zeit alle benötigten Konturen und senken die Produktionskosten.

Laserschneiden mit der TruLaser Cell Serie 7000 in höchster Präzision

Präzises und schnelles Laserschneiden

Gegenüber alternativen Verfahren, wie z.B. dem Fräsen, bietet die TruLaser Cell 7040 bei komplexen Bauteilen eine kostengünstige Alternative. Die Maschine führt den Laserbeschnitt aller Außenkonturen durch und erzeugt die Durchgangslöcher.

Mit der TruLaser Cell Serie 7000 lasergeschweißtes Lüftungsrad

Lasergeschweißtes Lüftungsrad

Die Laserbearbeitung dreidimensionaler Bauteile wie beispielsweise des Lüftungsrads ermöglicht Ihnen neue Gestaltungsmöglichkeiten in der Geometrie. So können Sie materialsparend Konstruieren und Gewichtsreduzierungen realisieren. Zudem verringert sich die Nacharbeit durch das Laserschweißen im Vergleich zu herkömmlichen Verfahren deutlich. Sie sparen Zeit und verhindern einen Verzug des Bauteils.

Mit der TruLaser Cell Serie 7000 geschweißte elektromagnetische Lüfterkupplung

Lasergeschweißte Wasserpumpenkupplung

Mit der BrightLine Weld Technologie schweißen Sie z. B. Wasserpumpenkupplungen nahezu spritzerfrei mit bis zu 300 % gesteigerter Produktivität.

- / -
TruLaser Cell 7040 CO2
TruLaser Cell 7040 fiber
Achsverfahrbereich
Achsverfahrbereich X-Achse 4000 mm 4000 mm
Achsverfahrbereich Y-Achse 1500 mm 1500 mm
Achsverfahrbereich Z-Achse 750 mm 700 mm
Achsverfahrbereich B-Achse ± 135 ° ± 135 °
Achsverfahrbereich C-Achse n x 360 ° n x 360 °
Achsverfahrbereich Dynamische Schneidoptik ± 10 mm ± 10 mm
Max. Achsgeschwindigkeiten
Max. Achsgeschwindigkeit achsparallel in X 100 m/min 100 m/min
Max. Achsgeschwindigkeit achsparallel in Y 100 m/min 100 m/min
Max. Achsgeschwindigkeit achsparallel in Z 100 m/min 100 m/min
Max. Achsgeschwindigkeit simultan 173 m/min 173 m/min
Max. Achsgeschwindigkeit B–Achse 90 1/min 90 1/min
Max. Achsgeschwindigkeit C–Achse 90 1/min 90 1/min
Max. Achsbeschleunigungen
Max. Achsbeschleunigung achsparallel in X 9 m/s² 9 m/s²
Max. Achsbeschleunigung achsparallel in Y 10 m/s² 10 m/s²
Max. Achsbeschleunigung achsparallel in Z 10 m/s² 10 m/s²
Max. Achsbeschleunigung B–Achse 200 rad/s² 200 rad/s²
Max. Achsbeschleunigung C–Achse 100 rad/s² 100 rad/s²
Max. Achsbeschleunigung Dynamische Schneidoptik 40 m/s² 40 m/s²
Positioniergenauigkeit
Positioniergenauigkeit Linearachsen (X, Y, Z) 0,08 mm 0,08 mm
Positioniergenauigkeit Rotationsachsen (B) 0,015 ° 0,015 °
Laser
Max. Laserleistung 3000 W - 6000 W 2000 W - 5000 W
PDF <1MB
Technisches Datenblatt

Die technischen Daten aller Produktvarianten als Download.

Vielfältige Optionen machen das Arbeiten mit der TruLaser Cell 7040 nicht nur einfacher, sondern aufgrund von geringeren Nebenzeiten auch spürbar schneller und damit produktiver.

Offenen Maschineninnenraum der TruLaser Cell Serie 7000
Zweistationentrennwand

Eine Trennwand teilt den Arbeitsraum in zwei Nutzflächen. Somit können Sie, unabhängig von der gewählten Laserquelle (CO2 oder Festkörperlaser), gleichzeitig Rüsten, Be- und Entladen und Laserbearbeiten im Zwei-Stationen-Betrieb.

Rotationswechsler der TruLaser Cell 7040
Rotationswechsler

Mit dem Rotationswechsler können Sie die TruLaser Cell 7040 speziell für die hochproduktive Serienfertigung optimieren. Mit nur einer Be- und Entladeposition erhöhen Sie die Produktivität und Ergonomie.

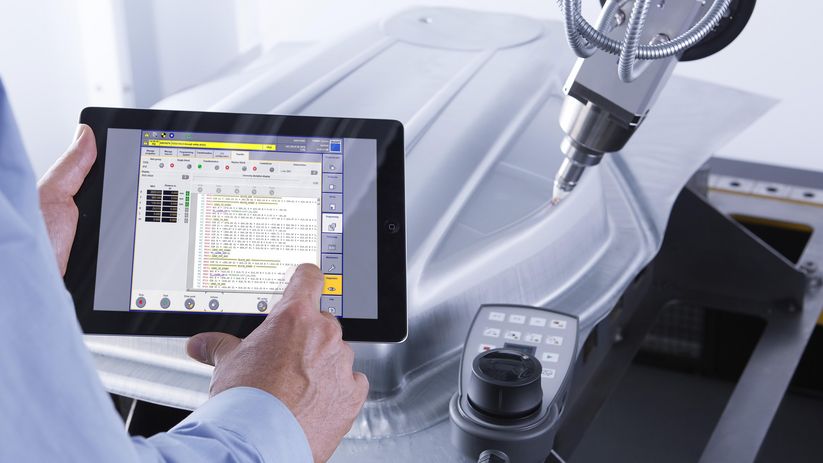

MobileControl App

Mit der MobileControl App von TRUMPF bedienen und kontrollieren Sie Ihre Maschinen einfach und flexibel, denn die App überträgt die Oberfläche des Standardbedienpults auf den Touchscreen Ihres Tablets. Auf diese Weise verfügen Sie neben dem statischen Bedienpult über eine weitere Möglichkeit, Ihre Maschine zu überwachen und zu steuern.

BrightLine Weld für TRUMPF Laser und Systeme
BrightLine Weld

Profitieren Sie mit der Option BrightLine Weld von nahezu spritzerfreiem Laserschweißen und höchster Schweißnahtqualität. Sie haben die Wahl – steigern Sie Ihre Produktivität aufgrund der deutlich höheren Vorschubgeschwindigkeiten erheblich oder senken Sie Ihre Energiekosten um bis zu 40 %. Auf diese Weise reduzieren sich Ihre Maschinenstillstandzeiten sowie Ihre Betriebskosten, da die Nachbearbeitungen sinken.

Option Smart Approach, TruLaser Cell 8030
Smart Approach

Die Funktion Smart Approach optimiert und verbessert das Anfahrverhalten der Maschine beim Einstechen an der Bauteilkante. Dieses patentierte Verfahren senkt bei maximaler Prozesssicherheit die Zykluszeit um bis zu 9 %.

ObserveLine Professional

Leichte Düsenkollisionen können zu einer minimalen, für den Bediener unsichtbaren Fehlpositionierung der Schneidoptik führen. Es kommt zu erhöhter Ausschussproduktion und damit verbundenen Kosten. Das optische Messverfahren ObserveLine Professional überprüft in regelmäßigen, frei definierbaren Abständen die Positionsgenauigkeit der Maschine ganz ohne Umrüsten und nahezu ohne Auswirkungen auf die Taktzeit. Fehlpositionen werden erkannt und der Ausschuss wird reduziert.

ObserveLine Comfort

Unterschiedlichste Gründe können dazu führen, dass ein Schneidbutzen im Fertigteil hängen bleibt. Mit dem optischen Messverfahren ObserveLine Comfort erkennen Sie diesen Fehler schnell, da die Option jede Kontur auf einen vollständigen Beschnitt überprüft. Gegenüber der Messung mit Abstandsregelung hat ObserveLine Comfort dabei mehrere Vorteile. So verkürzt das Verfahren die Messzeit und selbst kleinere Lochdurchmesser sowie schräg stehende Butzen sind messbar.

Smart Optics Setup

Bei dem Smart Optics Setup handelt es sich um eine, an den Maschinengrundkörper angebaute, Vorrichtung zum Schneiden von Testblechen und zur Rejustage der Maschine. Durch standardisierte Makros wird die Umsetzung noch einfacher. Das spart Zeit und Geld.

Central Link

Der Central Link ist ein Schnittstellenpaket, mit dem Sie Ihren Maschinenpark vernetzen und Industrie 4.0-Anwendungen nutzen. Durch den Kommunikationsstandard OPC/UA können Sie Maschinendaten wie zum Beispiel Regelgrößen, Messwerte oder Parameter transportieren und maschinenlesbar beschreiben.

.

Produktbild TruTops Cell

TruTops Cell

TruTops Cell bringt alles mit, was Sie für eine bequeme Programmierung Ihrer 3D-Laserbearbeitungsprozesse brauchen. Sie deckt dabei dank integrierter Standardoptiken Laserschneiden, Laserschweißen oder Laserauftragsschweißen ab. Sie liest 3D-CAD-Daten über zahlreiche Schnittstellen ein und korrigiert sie im Bedarfsfall. Das System erstellt automatisch Schneidvorschläge in allen drei Dimensionen. Außerdem errechnet es automatisch Vorschläge für Vorrichtungen.

TruTops Boost

TruTops Boost

Mit TruTops Boost holen Sie das Beste aus Ihrer TruLaser Cell 7040 heraus. Automatismen und Assistenten machen die tägliche Arbeit mit TruTops einfach und effizient. Das System erzeugt etwa selbständig Loopings oder Rundungen an Ecken, generiert Einstechpunkte und An- oder Wegfahrbahnen. Die zu schneidenden Teile platziert die Software so auf der Blechtafel, dass diese bestmöglich genutzt wird. Dabei arbeitet die Lasermaschine dank TruTops Boost automatisch mit den geeigneten Parametern. Schnittstellen zu führenden CAD-Systemen ermöglichen, Teilezeichnungen schnell zu übernehmen. Mit einem integrierten Konstruktionsmodul erstellen Sie Zeichnungen aber auch im Handumdrehen selbst.

Visual Online Support (VOS)

Per App selbst komplexe Sachverhalte klären – ohne Vor-Ort-Einsatz? Mit Visual Online Support (VOS) tauschen Sie bequem, schnell und sicher Bild-, Ton- und Videodateien aus und vermeiden so lange Maschinenstillstandzeiten.

Software

Das umfangreiche TruTops Software-Portfolio unterstützt Sie über den gesamten Fertigungsprozess hinweg. Steuern Sie einfach und gezielt Ihren betrieblichen Ablauf von der Verwaltung Ihrer Kundenaufträge und Einkaufsprozesse bis zur Auslieferung des gefertigten Teils. Dank direkter Kopplung mit der Maschinensteuerung haben Sie den Status Ihrer Aufträge dabei jederzeit im Blick.

Je nach Anwendung wählen Sie aus einer breiten Palette der TRUMPF CO2-und Festkörperlasern den richtigen Laser für Ihre Applikation aus, die Sie mit der TruLaser Cell 7040 kombinieren.
