Induktion

TruHeat MF Serie G3

Ein Produkt jahrzehntelanger Erfahrung

Schließen

Weltweit einsetzbar für alle Induktionsanwendungen

TRUMPF Hüttinger bringt eine neue Generation auf den Markt. Die Generatoren der TruHeat MF Serie G3 eignen sich insbesondere für Anwendungen in der Kristallzucht und Epitaxie. Unsere jahrelangen Erfahrungen mit dem branchenführenden Vorgängermodellen der TruHeat MF Serie 3000 werden in dieser neuen Generation in puncto Zuverlässigkeit und Robustheit unter optimierten Kostengesichtspunkten ausgenutzt.

Weiter Betriebsspannungsbereich

Ohne technische Anpassungen weltweit einsetzbar

Robuste und zuverlässige Bauweise

Permanente Verfügbarkeit und Kosteneinsparung durch geringe Ausfallzeiten

Geringer Wasserbedarf

Kosteneinsparung durch Wirtschaftliches und robustes Kühlkonzept

Höchste Wirtschaftlichkeit über die gesamte Lebensdauer

Hoher Wirkungsgrad von bis zu 94,5% und geringe Betriebskosten

Kristall gezüchtet nach dem Czochralski -Verfahren

Breites Anwendungsspektrum

Die Erfahrungen vom branchenführenden Vorgängermodell TruHeat MF 3000 helfen zu einer noch bessere Zuverlässigkeit und Robustheit unter optimierten Kostengesichtspunkten. Insbesondere für SiC. Allerdings genauso im breitgefächerten Induktionsgesamtmarkt.

Epitaxie

Aufbringen einkristalliner Schichten auf Substrate desselben Materials, z.B. bei der Herstellung von LEDs.

Kristallzüchtung

Die Generatoren der TruHeat MF Serie G3 werden vor allem für anspruchsvolle induktive Erwärmungsaufgaben wie Kristallzucht - insbesondere die Züchtung von Siliziumkarbid (SiC) - eingesetzt.

Abbrechen

Produkte vergleichen

Ausgangsprodukt Ihr Ausgangsprodukt

1. Vergleichsmodell 2. Vergleichsmodell (optional)

Jetzt vergleichen

TRUHEAT MF 3000-10
TRUHEAT MF 3000-20
TRUHEAT MF 3000-30
TRUHEAT MF 3000-40
TRUHEAT MF 7000-100 G3
TRUHEAT MF 5000-50 G3
TRUHEAT MF 7000-80 G3
TRUHEAT MF 7000-60 G3

	TRUHEAT MF 3000-10 Produkt vergleichen	TRUHEAT MF 3000-20 Produkt vergleichen	TRUHEAT MF 3000-30 Produkt vergleichen	TRUHEAT MF 3000-40 Produkt vergleichen	TRUHEAT MF 7000-100 G3 Produkt vergleichen	TRUHEAT MF 5000-50 G3 Produkt vergleichen	TRUHEAT MF 7000-80 G3 Produkt vergleichen	TRUHEAT MF 7000-60 G3 Produkt vergleichen
Ausgang
Nennleistung	10 kW	20 kW	30 W	40 kW	100 W	50 W	80 W	60 W
Maximaler Ausgangsstrom	110,5 A eff ¹	110,5 A eff ¹	221 A eff ¹	221 A eff ¹	442 A eff ¹	221 A eff ¹	442 A eff ¹	442 A eff ¹
Maximale Ausgangsspannung	600 V eff ²	600 V eff ²	600 V eff ²	600 V eff ²	600 V eff ²	600 V eff ²	600 V eff ²	600 V eff ²
Nennbetriebsfrequenz	5 kHz - 200 kHz ³	5 kHz - 200 kHz ³	5 kHz - 200 kHz ³	5 kHz - 200 kHz ³ ⁴	5 kHz - 200 kHz ⁹	5 kHz ³ ⁴	5 kHz - 200 kHz ⁹	5 kHz - 200 kHz
Länge Leistungskabel	5 m - 25 m	5 m - 25 m	5 m - 25 m	5 m - 25 m	5 m - 25 m	5 m - 25 m	5 m - 25 m	5 m - 25 m
Netzanschlussdaten
Netzspannung	(±10%) 380 V - 480 V	(±10%) 380 V - 480 V	(±10%) 380 V - 480 V	(±10%) 380 V - 480 V	(±10%) 380 V - 380 V	(±10%) 380 V - 480 V	(±10%) 380 V - 480 V	(±10%) 380 V - 480 V
Netzfrequenz	45 Hz - 65 Hz	45 Hz - 65 Hz	45 Hz - 65 Hz	45 Hz - 65 Hz	45 Hz - 65 Hz	45 Hz - 65 Hz	45 Hz - 65 Hz	45 Hz - 65 Hz
Netzaufnahmeleistung	13 kVA	25 kVA	37 kVA	49 kVA	97 kVA	61 kVA	97 kVA	73 kVA
Leistungsfaktor	< 0,95	< 0,95	< 0,95	< 0,95	< 0,95	< 0,95	< 0,95	< 0,95
Kommunikationsschnittstellen
Analog/Digital	Ja ⁵	Ja ⁵	Ja ⁵	Ja ⁵	Ja ⁵	Ja ⁵	Ja ⁵	Ja ⁵
RS 232 / RS 485	Ja ⁶	Ja ⁶	Ja ⁶	Ja ⁶	Ja ⁶	Ja ⁶	Ja ⁶	Ja ⁶
PROFIBUS	Ja ⁶	Ja ⁶	Ja ⁶	Ja ⁶	Ja ⁶	Ja ⁶	Ja ⁶	Ja ⁶
Gehäuse
Gewicht	98 kg	98 kg	98 kg	98 kg	349 kg	140 kg	349 kg	349 kg
Schutzart IP	20	20	20	20	54	20	54	54
Kühlungsanforderungen
Max. Wasserdruck	6 bar	6 bar	6 bar	6 bar	6 bar	6 bar	6 bar	6 bar
Min. Druckdifferenz	3 bar	3 bar	3 bar	3 bar	3 bar	3 bar	3 bar	3 bar
Min. Durchflussmenge	11 l/min ⁷	11 l/min ⁷	11 l/min ⁷	11 l/min ⁷	26 l/min ⁷	11 l/min ⁷	26 l/min ⁷	26 l/min ⁷
Allgemein
Gesamtwirkungsgrad	< 91,5 %	< 93,5 %	< 94,5 %	< 94,5 %	< 94,5 %	< 94,5 %	< 94,5 %	< 94,5 %
Zertifikate / Standards	CE, NRTL (optional), Semi F47-0706, FCC	CE, NRTL (optional), Semi F47-0706, FCC	CE, NRTL (optional), Semi F47-0706, FCC	CE, NRTL (optional), Semi F47-0706, FCC	CE, NRTL (optional), Semi F47-0706, FCC	CE, NRTL (optional), Semi F47-0706, FCC	CE, NRTL (optional), Semi F47-0706, FCC	CE, NRTL (optional), Semi F47-0706, FCC
Umgebungsbedingungen
Außentemperatur	+ 10 °C - 40 °C	+ 10 °C - 40 °C	+ 10 °C - 40 °C	+ 10 °C - 40 °C	+ 10 °C - 40 °C	+ 10 °C - 40 °C	+ 10 °C - 40 °C	+ 10 °C - 40 °C

Produkte vergleichen Vergleich beenden Vergleich beenden	TRUHEAT MF 3000-10	TRUHEAT MF 3000-20	TRUHEAT MF 3000-30	TRUHEAT MF 3000-40	TRUHEAT MF 7000-100 G3	TRUHEAT MF 5000-50 G3	TRUHEAT MF 7000-80 G3	TRUHEAT MF 7000-60 G3
Ausgang
Nennleistung	10 kW	20 kW	30 W	40 kW	100 W	50 W	80 W	60 W
Maximaler Ausgangsstrom	110,5 A eff ¹	110,5 A eff ¹	221 A eff ¹	221 A eff ¹	442 A eff ¹	221 A eff ¹	442 A eff ¹	442 A eff ¹
Maximale Ausgangsspannung	600 V eff ²	600 V eff ²	600 V eff ²	600 V eff ²	600 V eff ²	600 V eff ²	600 V eff ²	600 V eff ²
Nennbetriebsfrequenz	5 kHz - 200 kHz ³	5 kHz - 200 kHz ³	5 kHz - 200 kHz ³	5 kHz - 200 kHz ³ ⁴	5 kHz - 200 kHz ⁹	5 kHz ³ ⁴	5 kHz - 200 kHz ⁹	5 kHz - 200 kHz
Länge Leistungskabel	5 m - 25 m	5 m - 25 m	5 m - 25 m	5 m - 25 m	5 m - 25 m	5 m - 25 m	5 m - 25 m	5 m - 25 m
Netzanschlussdaten
Netzspannung	(±10%) 380 V - 480 V	(±10%) 380 V - 480 V	(±10%) 380 V - 480 V	(±10%) 380 V - 480 V	(±10%) 380 V - 380 V	(±10%) 380 V - 480 V	(±10%) 380 V - 480 V	(±10%) 380 V - 480 V
Netzfrequenz	45 Hz - 65 Hz	45 Hz - 65 Hz	45 Hz - 65 Hz	45 Hz - 65 Hz	45 Hz - 65 Hz	45 Hz - 65 Hz	45 Hz - 65 Hz	45 Hz - 65 Hz
Netzaufnahmeleistung	13 kVA	25 kVA	37 kVA	49 kVA	97 kVA	61 kVA	97 kVA	73 kVA
Leistungsfaktor	< 0,95	< 0,95	< 0,95	< 0,95	< 0,95	< 0,95	< 0,95	< 0,95
Kommunikationsschnittstellen
Analog/Digital	Ja ⁵	Ja ⁵	Ja ⁵	Ja ⁵	Ja ⁵	Ja ⁵	Ja ⁵	Ja ⁵
RS 232 / RS 485	Ja ⁶	Ja ⁶	Ja ⁶	Ja ⁶	Ja ⁶	Ja ⁶	Ja ⁶	Ja ⁶
PROFIBUS	Ja ⁶	Ja ⁶	Ja ⁶	Ja ⁶	Ja ⁶	Ja ⁶	Ja ⁶	Ja ⁶
Gehäuse
Gewicht	98 kg	98 kg	98 kg	98 kg	349 kg	140 kg	349 kg	349 kg
Schutzart IP	20	20	20	20	54	20	54	54
Kühlungsanforderungen
Max. Wasserdruck	6 bar	6 bar	6 bar	6 bar	6 bar	6 bar	6 bar	6 bar
Min. Druckdifferenz	3 bar	3 bar	3 bar	3 bar	3 bar	3 bar	3 bar	3 bar
Min. Durchflussmenge	11 l/min ⁷	11 l/min ⁷	11 l/min ⁷	11 l/min ⁷	26 l/min ⁷	11 l/min ⁷	26 l/min ⁷	26 l/min ⁷
Allgemein
Gesamtwirkungsgrad	< 91,5 %	< 93,5 %	< 94,5 %	< 94,5 %	< 94,5 %	< 94,5 %	< 94,5 %	< 94,5 %
Zertifikate / Standards	CE, NRTL (optional), Semi F47-0706, FCC	CE, NRTL (optional), Semi F47-0706, FCC	CE, NRTL (optional), Semi F47-0706, FCC	CE, NRTL (optional), Semi F47-0706, FCC	CE, NRTL (optional), Semi F47-0706, FCC	CE, NRTL (optional), Semi F47-0706, FCC	CE, NRTL (optional), Semi F47-0706, FCC	CE, NRTL (optional), Semi F47-0706, FCC
Umgebungsbedingungen
Außentemperatur	+ 10 °C - 40 °C	+ 10 °C - 40 °C	+ 10 °C - 40 °C	+ 10 °C - 40 °C	+ 10 °C - 40 °C	+ 10 °C - 40 °C	+ 10 °C - 40 °C	+ 10 °C - 40 °C

PDF <1MB

Technisches Datenblatt

Die technischen Daten aller Produktvarianten als Download.

Ohne technische Änderungen weltweit einsetzbar

Flexibel und weltweit einsetzbar

Der geringe Platzbedarf erlaubt eine einfache Integration in jede Anwendungsumgebung - der Aufbau mit separatem Parallelschwingkreis ermöglicht eine flexible Anordnung im Prozess. Dank variabler Netzspannung lassen sich die Generatoren ohne technische Änderungen weltweit einsetzen, die große Vielfalt an verfügbaren Schnittstellen vereinfacht die Konfiguration und Bedienung.

Ideale Lösung für temperaturgeführte Prozesse

Die Parallelschwingkreistechnik verringert die Rüstzeiten, verbessert die Produktivität und erweitert das Anwendungsspektrum. Dank der flexiblen Leistungsregelung von nahezu 0 % bis 100 % lassen sich temperaturgeführte Prozesse mit den Generatoren der TruHeat MF Serie G3 optimal regeln. Zuverlässigkeit und Langzeitstabilität im Betrieb garantieren eine hohe Produktivität und Reproduzierbarkeit der Ergebnisse, die Anzapfungen des MF-Ausgangstransformators erlauben eine einfache Anpassung an verschiedene Induktionsprozesse.

Umschaltbare Ausgangsspannung

Die Ausgangsspannung ist von 300 V auf 600 V umschaltbar und somit optimal für anspruchsvolle Erwärmungsprozesse.

Außenkreis

Mit Hilfe eines Außenkreises lässt sich die Last (Induktionsspule + Werkstück) optimal an den HF-Generator anpassen, so dass dieser stets die maximale Leistung abgeben kann. Es sind verschiedene Außenkreises für unterschiedliche Anwendungen verfügbar.

Schaltungskategorie 3

Für eine sichere Trennung der Anlage vom elektrischen Strom.

Webbasierte GUI

Mit Hilfe der webbasierten grafischen Bedienoberfläche lässt sich der Generator komfortabel und ohne Software am PC bzw. Notebook bedienen, konfigurieren und überwachen.

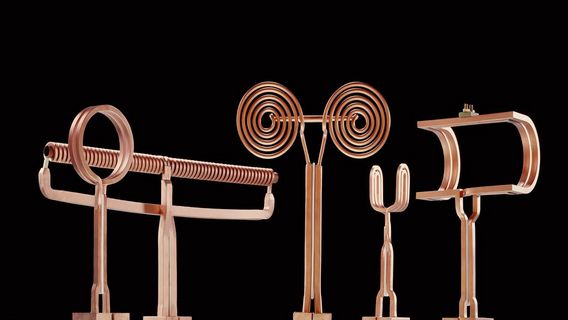

Induktoren

Die Geometrie des Induktors wird speziell an den jeweiligen Erwärmungsprozess angepasst (Ring-, Linien- oder Forminduktor).

Pyrometer zur berührungslosen Temperaturmessung an verschiedenen Oberflächen

Pyrometer und Programmregler

Pyrometer dienen zur berührungslosen Temperaturmessung an Oberflächen bis 2000 °C. Ein gekoppelter Programmregler ermöglicht das punktgenaue Abfahren von Temperaturprofilen.

Professionelle Kühlung für Erwärmungsprozesse: Rückkühlaggregat mit Schläuchen

Rückkühlaggregate

Rückkühlaggregate sorgen für die zuverlässige Abfuhr der Prozesswärme. Es sind Ausführungen für verschiedene Leistungsbereiche verfügbar.

Koaxialtransformator

Koaxialtransformatoren dienen der optimalen Leistungsanpassung zwischen Generator und Induktor. Sie sind mit Übersetzungsverhältnissen von 6:1, 9:1 und 12:1 erhältlich.

Je nach Land sind Abweichungen von diesem Produktsortiment und von diesen Angaben möglich. Änderungen in Technik, Ausstattung, Preis und Zubehörangebot sind vorbehalten. Bitte setzen Sie sich mit Ihrem Ansprechpartner vor Ort in Verbindung, um zu erfahren, ob das Produkt in Ihrem Land verfügbar ist.

Fußnoten

Bei 300 V Ausgangsspannung (Auswahl über Anzapfung am Ausgangstransformator). Der max. Ausgangsstrom halbiert sich bei 600 V Ausgangsspannung.
Max. Ausgangsspannung von 300 V über Anzapfung am Ausgangstransformator
In mehreren Stufen
Leistungsderating: 38 kW @ 200 kHz; 40 kW @ 188 kHz; 50 @ 130 kHz
Optional
Auf Anfrage
Kleinerer Wasserbedarf ist beim Betrieb mit geringerer Leistung und/oder Frequenz möglich
minimale Temperatur in Abhängigkeit vom Taupunktdiagramm
Leistungsderating: 76 kW @ 200 kHz; 80 kW @ 190 kHz; 100 kW @ 128 kHz
zuzüglich Griffe an der Frontseite (51 mm)
