TruLaser 1030 fiber, Hauptproduktbild
Neu
TruLaser 1030 fiber, Hauptproduktbild
2D-Laserschneidmaschinen

TruLaser 1030 fiber

Robuste und wirtschaftliche Lasermaschine

Ihr Einstieg in die hochqualitative 2D-Laserbearbeitung zum geringen Preis

Erstklassige TRUMPF Qualität und Expertise mit niedrigem Invest und geringen operativen Kosten – das bekommen Sie mit der 2D-Laserschneidmaschine TruLaser 1030 fiber. Der TruDisk Festkörperlaser überzeugt durch seine robuste Bauweise und durch Leistung, die Ihnen jahrelang erhalten bleibt. Darüber hinaus punktet die Maschine durch ihre einfach erlernbare Bedienung sowie zahlreiche intelligente Funktionen. Dank passender Schnittstellen lässt sich die TruLaser 1030 fiber außerdem einfach automatisieren oder mit anderen Maschinen vernetzen.

Dauerhaft zuverlässig

Zahlreiche Funktionen, zum Beispiel der Kollisionsschutz, schützen Ihre Investition – das ganze Maschinenleben lang.

Vielseitig und produktiv

Mit dem TruDisk Laser schneiden Sie alle gängigen Blechtypen hochwertig und schnell.

Einfach zu bedienen

Die Menüführung auf dem Touch-Display ist intuitiv, die Maschine unterstützt Sie aktiv bei der Bedienung. TRUMPF Schneiddaten für alle Materialien und Blechdicken stehen für Sie bereit.

Einfach loslegen

TRUMPF Schneiddaten für alle Materialien und Blechdicken stehen schon für Sie bereit.

Variabel und vernetzbar

Mit Central Link und zahlreichen Automatisierungsoptionen können Sie Ihre Maschine digital und physisch vernetzen.

Überzeugen Sie sich in unserem Produktvideo von den vielfältigen Vorteilen der Laserschneidmaschine TruLaser 1030 fiber.
Dank der Automatisierung LiftMaster arbeiten Sie mit der TruLaser 1030 fiber noch flexibler und produktiver.
- / -

Die TruLaser 1030 fiber schneidet Blechdicken über das gesamte Spektrum hinweg (1 - 25 mm).

Mit PierceLine stechen Sie schnell ins Blech ein und schonen Ihre Maschine.

Dünnen Edelstahl und Baustahl bearbeitet die TruLaser 1030 fiber im Schmelzschnitt besonders produktiv. Auch Aluminium, Messing, Kupfer oder folierten Edelstahl können Sie mit der Maschine schnell und sicher schneiden.

Erhalten Sie mit BrightLine fiber immer beste Schneidergebnisse – ohne Kompromisse.

Teile können Sie einfach entnehmen, dank der glatten Schnittkanten, die durch BrightLine fiber entstehen.

Kupfer können Sie bei der TruLaser 1030 fiber auch mit Stickstoff schneiden – weil der TruDisk Laser so robust ist.

- / -
TruLaser 1030 fiber
TruLaser 1040 fiber
Gewicht
Gewicht Grundmaschine 5500 kg 7550 kg
Arbeitsbereich
X-Achse 3000 mm 4000 mm
Y-Achse 1500 mm 2000 mm
Max. Werkstückgewicht 1100 kg 2000 kg
Laserspezifische Daten - TruDisk 3001
Max. Laserleistung 3000 W 3000 W
Max. Blechdicke Baustahl 20 mm 20 mm
Max. Blechdicke Edelstahl 15 mm 15 mm
Max. Blechdicke Aluminium 15 mm 15 mm
Max. Blechdicke Kupfer 6 mm 6 mm
Max. Blechdicke Messing 6 mm 6 mm
Laserspezifische Daten - TruDisk 4001
Max. Laserleistung 4000 W 4000 W
Max. Blechdicke Baustahl 20 mm 25 mm
Max. Blechdicke Edelstahl 20 mm 20 mm
Max. Blechdicke Aluminium 20 mm 20 mm
Max. Blechdicke Kupfer 8 mm 8 mm
Max. Blechdicke Messing 8 mm 8 mm
Laserspezifische Daten - TruDisk 6001
Max. Laserleistung - 6000 W
Max. Blechdicke Kupfer - 10 mm
Max. Blechdicke Messing - 10 mm
Max. Blechdicke Baustahl 25 mm
Max. Blechdicke Edelstahl 25 mm
Max. Blechdicke Aluminium 25 mm
Verbrauchswerte
Mittlere Leistungsaufnahme in der Produktion - TruDisk 3001 13 kW 13 kW
Mittlere Leistungsaufnahme in der Produktion - TruDisk 4001 14 kW 14 kW
Mittlere Leistungsaufnahme in der Produktion - TruDisk 6001 18 kW 18 kW
PDF <1MB
Technisches Datenblatt

Die technischen Daten aller Produktvarianten als Download.

Produktivität und Flexibilität

BrightLine fiber

BrightLine fiber ist eine spezielle Funktion, die Ihnen über den gesamten Blechdickenbereich hinweg maximal glatte Schnittkanten verschafft. Das verbessert nicht nur die Kanten-Qualität, sondern auch die Entnehmbarkeit: Teile verhaken sich nicht und sind leichter vom Blech lösbar. Die typischen Vorteile des Festkörperlasers, insbesondere die hohen Geschwindigkeiten in der Dünnblechbearbeitung, bleiben dabei alle erhalten. BrightLine fiber gibt es exklusiv bei TRUMPF.

PierceLine

PierceLine überwacht und regelt den Vorgang, wenn der Laserstrahl ins Blech einsticht. Mit PierceLine verkürzt sich die Einstechzeit um bis zu 80% - insbesondere bei Teilen mit vielen Einstichen schafft das einen großen Zeitvorteil. Zudem vermindert PierceLine Spritzer beim Einstich und schont so nicht nur die Maschine, sondern erhöht auch die Teilequalität.

Produktvität und Flexibilität

LaserNetwork

Die TruLaser 1030 fiber ist nicht nur eine Laserschneidmaschine, sondern Ihre ideale Chance zum Einstieg in weitere Technologien. Sie können die Arbeitszeit des TruDisk Lasers der Maschine mit anderen Maschinen teilen, zum Beispiel mit einer Laser-Rohrschneidmaschine oder einer Laserschweißzelle, und müssen für diese Maschinen keinen separaten Laser anschaffen.

Central Link

Mit der Schnittstelle Central Link, die an den Maschinen standardmäßig angebracht ist, erfüllen Sie alle Voraussetzungen um Ihre Produkte digital zu vernetzen.

Einfache Bedienung

Einfach zu erlernen und zu bedienen

Die Maschine lässt sich intuitiv bedienen, auch, wenn man wenig Übung im Laserschneiden hat. Schneidparameter für alle Materialien und Blechdicken sind hinterlegt. Einfache Zeichnungen und Schneidprogramme erzeugen Sie mit wenigen Klicks direkt an der Maschine.

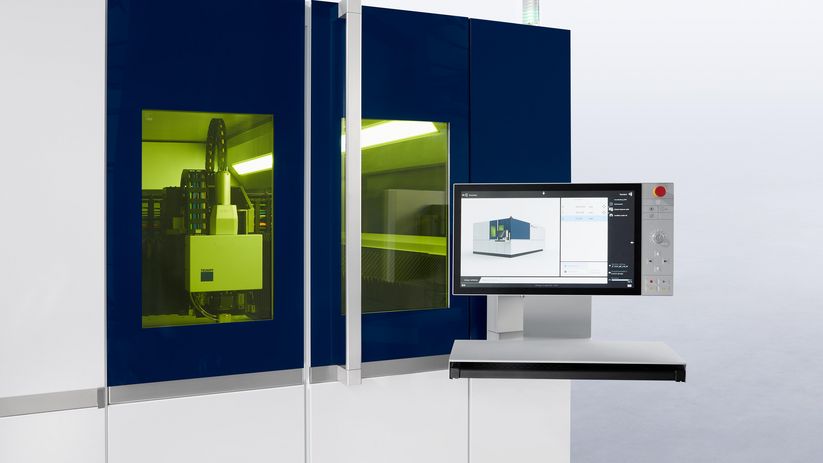

TruLaser 1030 fiber, manuelle Bedienung
Manuelle Bedienung

Das große Touch-Display ist übersichtlich gestaltet und begleitet Sie schon bei der ersten Bedienung einfach durch den Schneidprozess.

Schneiddaten inklusive

Das Know-how steckt schon in der Maschine: Zu allen Blechdicken und Blechtypen sind TRUMPF Schneiddaten hinterlegt, die Ihnen die Schneidparameter automatisch einstellen.

Zuverlässige Bearbeitung

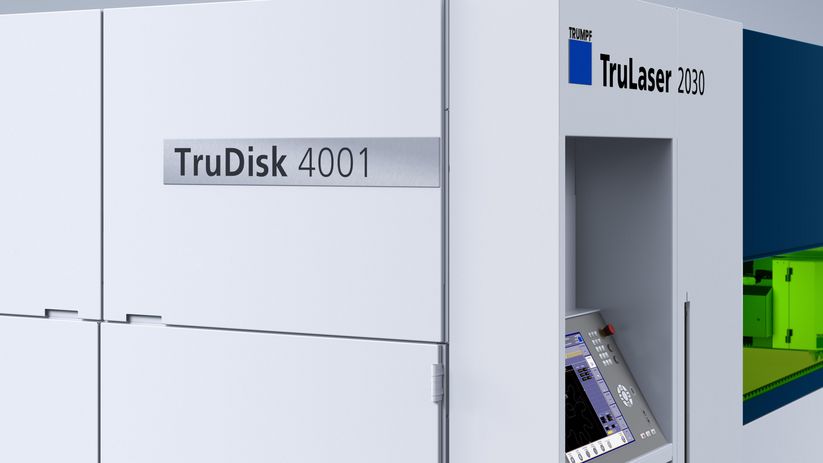

TruDisk Laser

Einmal angeschafft, können Sie sich auf eine konstant zuverlässige Leistung über die gesamte Maschinennutzungszeit verlassen: Der TruDisk Festkörperlaser ist in allen Materialien robust, schnell und zuverlässig – auch z. B. bei reflektierendem Kupfer.

Kollisionsschutz

Ein weiteres Plus an Zuverlässigkeit bietet Ihnen der Kollisionsschutz. Im Falle einer Kollision zwischen dem Schneidkopf und gekippten Teilen werden Beschädigungen am Schneidkopf vermieden, sodass Sie diesen nicht austauschen müssen. Das Ergebnis: kürzere Nebenzeiten, eine erhöhte Maschinenverfügbarkeit und reduzierte Kosten für Ersatzteile.

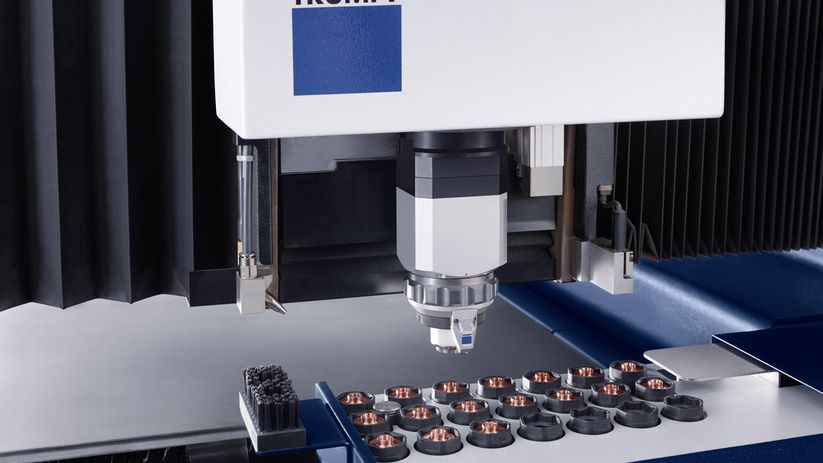

Assistenzsystem Automatischer Düsenwechsler
Automatischer Düsenwechsler

Mit dem automatischen Düsenwechsler können Sie Ihre Maschine im Dauerbetrieb arbeiten lassen. Benötigt die Maschine zur Bearbeitung eines neuen Auftrags eine andere Schneiddüse, kümmert er sich verlässlich darum – ein Eingreifen des Bedieners ist nicht nötig.

Ein-Schneidkopf-Strategie

Dank der Ein-Schneidkopf-Strategie kommt die TruLaser 1030 fiber auf Knopfdruck mit allen Materialien und Blechdicken zurecht. Fokuslage und Fokusdurchmesser werden automatisch an Materialart und Blechdicke angepasst.

Assistenzsystem Detect Line
DetectLine

Ein Kamerasystem bestimmt die Lage eingelegter Bleche präzise und ermöglicht die hochgenaue Nacharbeit bereits geschnittener Teile. Außerdem vermisst DetectLine einen geschnittenen Fokuskamm automatisch und stellt die Fokuslage ein.

AdjustLine

AdjustLine unterstützt Sie bei der einfachen Anpassung des Schneidprozesses an unterschiedliche Materialgüten. Die Funktion erhöht die Prozesssicherheit, vor allem beim Schneiden von qualitativ schlechtem Material. Für Sie bedeutet das: weniger Ausschussteile bei geringeren Materialkosten. Der Bediener schaltet AdjustLine jederzeit ein oder aus – es ist keine Programmierung nötig.

Assistenzsystem Online Status Schutzglas
Zuverlässige Bearbeitung

Halten Sie Ihre Schnittqualität mit sauberen Schutzgläsern auf einem langfristig hohen Niveau. Damit Sie immer wissen, wann Sie die Schutzgläser tauschen müssen, überwacht ein Sensor den Schutzglaszustand dauerhaft. Reinigung und Tausch erfolgen kostensparend nur im Bedarfsfall.

TruLaser 1030 fiber, Drop&Cut
Drop&Cut

Mit Drop&Cut nutzen Sie Resttafeln einfach, intuitiv und effizient aus. Dank einer Kamera erscheint das Live-Bild des Maschineninnenraums direkt auf Ihrer Bedienoberfläche. Sie platzieren beliebig viele Teilegeometrien auf der Resttafel. Das spart viel Zeit beim Nachproduzieren einzelner Teile. Aufwendige Prozessschritte wie das Ausrichten des Blechs, die Blechlagevermessung oder die Nullpunkt-Verschiebung entfallen.

Condition Guide

Ein Blick genügt: Dank der Funktion Condition Guide wissen Sie stets Bescheid über den Zustand Ihrer Maschine. Ein Ampelsystem zeigt den Status wichtiger Elemente, die die Schneidfähigkeit der Maschine beeinflussen. Bei Bedarf gibt Ihnen Condition Guide Handlungsempfehlungen. Verlaufsdiagramme erleichtern die Prognose, wann Handlungsbedarf bestehen könnte. Wartungsarbeiten lassen sich so effizient planen.

TruTops Boost

Konstruieren und programmieren Sie Ihre Laser-, Stanz- und kombinierten Stanz-Laser-Maschinen intelligent mit TruTops Boost, Ihre All-in-One-3D-Lösung. Viele Automatismen ersparen Ihnen zeitaufwendige Routinevorgänge und der gemeinsame Schachtelpool spart Zeit und Material. Außerdem behalten Sie stets den Überblick über alle Fertigungsaufträge und auftragsorientiertes Arbeiten.

TruTops Monitor

Reduzieren Sie Ihre Stillstandzeiten. Erfassen und analysieren Sie Maschinendaten, wie Stillstände, Fehlermeldungen, Störursachen und Wartungszeiten von sämtlichen Arbeitsplätzen in Ihrer Fertigung. Sollte ein Stillstand oder eine Störung auftreten, informiert Sie TruTops Monitor sofort über die Ursache und Sie können schnell darauf reagieren.

Software

Das umfangreiche TruTops Software-Portfolio unterstützt Sie über den gesamten Fertigungsprozess hinweg. Steuern Sie einfach und gezielt Ihren betrieblichen Ablauf von der Verwaltung Ihrer Kundenaufträge und Einkaufsprozesse bis zur Auslieferung des gefertigten Teils. Dank direkter Kopplung mit der Maschinensteuerung haben Sie den Status Ihrer Aufträge dabei jederzeit im Blick.

Aus einem großen Baukasten wählen Sie die richtigen Automatisierungskomponenten für Ihre Laserschneidemaschine. Die richtige Automatisierung optimiert Ihre Prozesskette und macht Ihre Fertigung noch produktiver. Zur Verfügung stehen Ihnen für die TruLaser 1030 fiber:

Be- und Entladen

Der kompakte LiftMaster Compact be- und entlädt Ihre Maschine vollautomatisch und außergewöhnlich schnell. Mit dem LiftMaster Linear Basic können Sie mehrere Maschinen anbinden.

Be- und Entladen / Teilesortierung

Die Automatisierungslösung LiftMaster deckt eine große Bandbreite von Funktionen ab. Sie be- und entlädt, eignet sich aber auch für die Palettenhandhabe. Der LiftMaster Store und der LiftMaster Store Linear binden Ihre Anlage direkt an ein Lager an. Der LiftMaster Linear be- und entlädt Bleche automatisiert über seine Linearachse. Dies geschieht an bis zu drei Maschinen und maximal sechs Stationen.

Lagersystem

Mit den Lagersystemen der TruStore Serie 1000 und TruStore Serie 3000 organisieren Sie Ihr Materialhandling anhand Ihrer Bedürfnisse.

Je nach Land sind Abweichungen von diesem Produktsortiment und von diesen Angaben möglich. Änderungen in Technik, Ausstattung, Preis und Zubehörangebot sind vorbehalten. Bitte setzen Sie sich mit Ihrem Ansprechpartner vor Ort in Verbindung, um zu erfahren, ob das Produkt in Ihrem Land verfügbar ist.
