TruLaser Weld 5000
Neu
TruLaser Weld 5000
Laserschweißanlagen

TruLaser Weld 5000

Schlüsselfertiges System für das automatisierte Laserschweißen

TruLaser Weld 5000, Roboter
TruLaser Weld 5000, Roboter
Laserschweißanlagen

TruLaser Weld 5000

Schlüsselfertiges System für das automatisierte Laserschweißen

- / -
Ein System, unzählige Vorteile

Roboter, Laser, Bearbeitungsoptik, Schutzkabine und Positioniereinheiten: TruLaser Weld 5000 ist ein schlüsselfertiges System für das automatisierte Laserschweißen. In einem System schweißen Sie flexibel tiefe und feste Nähte oder schön abgerundete, glatte Nähte. Dank FusionLine verbinden Sie auch Bauteile mit Spalten. Die vielseitige Anlage passen Sie mit unterschiedlichen Bauteilpositionierern zudem genau an Ihre Bedürfnisse an.

Flexibel Laserschweißen

Auf nur einer Maschine: Wärmeleit-, Tiefschweißen, FusionLine oder Laserauftragsschweißen

Angenehmer Arbeiten

Funktionen wie das schwenkbare Bedienpult und der zusätzliche Statusmonitor erleichtern die Arbeit.

Verbesserte Zugänglichkeit

Sehr gute Teilezugänglichkeit durch das Drehmodul für Schutzgasführung

Individuell beladen

Je nach gewünschter Beladeoption stehen unterschiedliche Bauteilpositionierer zur Verfügung.

Einfach einspannen

Bauteile mithilfe des modularen Spannsystems einfach einspannen.

Automatische Bauteillageerkennung

Das Sensorsystems TeachLine erkennt zuverlässig die Platzierung der Naht.

TruLaser Weld 5000
FusionLine - Tolerantes Laserschweißen
- / -
TruLaser Weld 5000, Drehmodul für Schutzgasführung
Zugänglichkeit verbessern

Mit dem Drehmodul sind Ihre Bauteile besser zugänglich und Sie schweißen deutlich schneller. Die Schutzgasdüse dreht sich stufenlos um die Optik herum. Der Roboter muss sich nicht umorientieren.

FusionLine
Tolerantes Laserschweißen mit FusionLine

Damit können Sie Spalte bis zu 1 mm Breite schließen und wirtschaftlich laserschweißen, ohne Ihr Bauteilportfolio für das Laserschweißen zu optimieren. Ihr Plus: Die Maschine kann mehr Bauteile umsetzen und ihre Auslastung steigt.

Wassertank aus Edelstahl

Flexibel schweißen

Der Wassertank aus Edelstahl zeigt verschiedene tiefgeschweißte Nahtgeometrien in Blechdicken von 1,5 und 3 mm.

Rohrverbindung aus Baustahl

Schnell und sicher

Mit dem Tiefschweißverfahren erzeugen Sie schnell schlanke Nähte von hoher Festigkeit.

Thekensegment aus Edelstahl

Nahezu unsichtbar

Das Thekensegment aus Edelstahl brilliert dank Wärmeleitschweißen mit besonders schönen Sichtnähten.

Klemmenkasten

Für alle gängigen Materialien

Der untere Klemmenkasten besteht aus Baustahl, der mittlere aus Edelstahl und der obere aus Aluminium. Alle Materialien schweißen Sie flexibel mit dem Laser.

Haube aus Baustahl

Wie aus einem Guss

Mit Wärmeleitschweißen erzeugen Sie schön abgerundete Nähte, fast ohne Bauteilverzug.

Gastronomiebehälter aus Edelstahl

Kaum Nacharbeit

Der Gastronomiebehälter aus Edelstahl lässt sich mit Laserschweißen nahezu ohne Nachbearbeitung fertigen.

Musterteil tolerantes Laserschweißen

Tolerantes Laserschweißen

Das neue FusionLine überbrückt Spalte bis zu einem Millimeter Breite.

- / -
TruLaser Weld 5000
Achsdaten
Typ High-Accuracy-Roboter
Anzahl der Achsen 6
Wiederholgenauigkeit +/- 0,05 mm
Maße, Gewichte
Mögliche Kabinenabmessungen 4800 mm x 4800 mm x 3200 mm
4800 mm x 5950 mm x 3200 mm
5950 mm x 4800 mm x 3200 mm
5950 mm x 5950 mm x 3200 mm
7200 mm x 4800 mm x 3200 mm
Dreh-Kipp-Positionierer
Typische max. Bauteilgröße 2000 mm x 1000 mm x 700 mm
Max. Beladung 400 kg
Zwei-Stationen-Drehtisch
Max. Arbeitsraum 1600 mm x 800 mm x 700 mm
Max. Beladung (pro Seite) 250 kg
Rotationswechsler
Max. Arbeitsraum 2000 mm x 1000 mm x 1100 mm
Max. Beladung (pro Seite) 750 kg
Laserspezifische Daten
Verfügbare Laser TruDisk 2000, 3001, 3002, 4001, 4002, 5001, 5002, 6001, 6002, 8001, 8002
PDF <1MB
Technisches Datenblatt

Die technischen Daten aller Produktvarianten als Download.

TruLaser weld 5000, Dreh-Kipp-Positionierer
Dreh-Kipp-Positionierer

Mit einer in die Robotersteuerung integrierten NC-Rundachse macht der Dreh-Kipp-Positionierer auch schwer zugängliche Bauteile in nur einer Aufspannung schweißbar.

TruLaser Weld 5000, Drehtisch
Drehtisch

Mit dem Drehtisch rüsten Sie während des Schweißvorgangs außerhalb der Zelle, was die Effizienz Ihrer Anlage steigert.

Automatischer Rotationswechsler
Automatischer Rotationswechsler

Dank Dreheinheit mit integrierter Wendeachse rüsten Sie Ihre Bauteile nicht nur hauptzeitparallel, sondern auch vollautomatisch.

TruLaser Weld 5000, Drehmodul für Schutzgasführung
Drehmodul für Schutzgasführung

Die Schutzgasdüse dreht sich stufenlos um die Optik herum. Der Roboter muss sich deutlich weniger umorientieren. Das reduziert Ihren Aufwand für Spanntechnik und Programmierung, macht Ihre Bauteile besser zugänglich und Sie schweißen deutlich schneller.

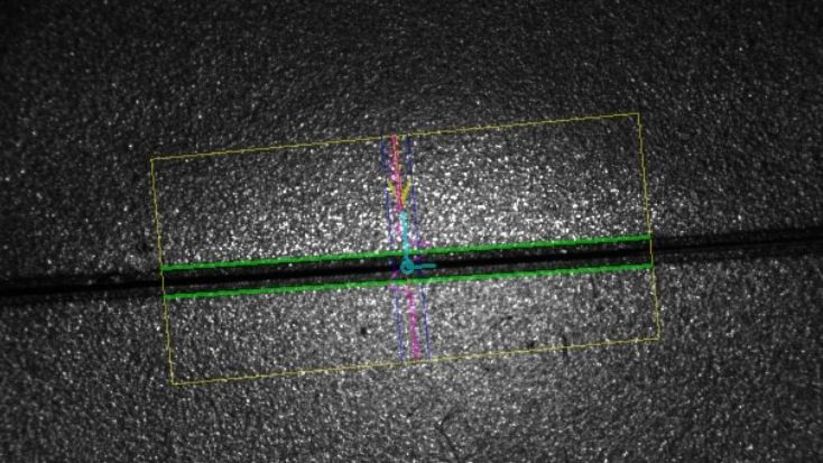

Option TeachLine
TeachLine

Dank des Sensorsystems TeachLine schweißen Sie Bauteile auch ohne zeitintensives Nachteachen. Die Sensoren erkennen die Platzierung der Naht, selbst wenn deren Ist-Position leicht von der Soll-Position abweicht.

FusionLine
FusionLine

Mit FusionLine können Sie Spalte bis zu 1 mm Breite schließen und wirtschaftlich laserschweißen, ohne Ihr Bauteilportfolio für das Laserschweißen zu optimieren.

TruLaser Weld 5000, Modulares Spannsystem
Modulares Spannsystem

Das modulare Spannsystem ermöglicht das Spannen von Bauteilen unterschiedlicher Größe und Form mit nur einer Vorrichtung. Die Vorrichtung passen Sie im Handumdrehen an Ihr Werkstück an.

TruTops Cell

Programmieren Sie Ihre TruLaser Weld ganz einfach vom Büro aus mit TruTops Cell. Dank der integrierten Standardoptiken können Sie sofort Laserschweißen oder Laserauftragsschweißen.

Software Prozesskreis

Software

Das umfangreiche TruTops Software-Portfolio unterstützt Sie über den gesamten Fertigungsprozess hinweg. Steuern Sie einfach und gezielt Ihren betrieblichen Ablauf von der Verwaltung Ihrer Kundenaufträge und Einkaufsprozesse bis zur Auslieferung des gefertigten Teils. Dank direkter Kopplung mit der Maschinensteuerung haben Sie den Status Ihrer Aufträge dabei jederzeit im Blick.

Je nach Land sind Abweichungen von diesem Produktsortiment und von diesen Angaben möglich. Änderungen in Technik, Ausstattung, Preis und Zubehörangebot sind vorbehalten. Bitte setzen Sie sich mit Ihrem Ansprechpartner vor Ort in Verbindung, um zu erfahren, ob das Produkt in Ihrem Land verfügbar ist.
