TruLaser Serie 8000, neue Dimensionen entdecken
TruLaser Serie 8000, neue Dimensionen entdecken
2D-Laserschneidmaschinen

TruLaser Serie 8000

Neue Dimensionen entdecken

Neue Dimensionen entdecken

Die Lasermaschine TruLaser 8000 bietet höchste Wirtschaftlichkeit und hervorragende Teilequalität in der Überformatbearbeitung. Mit dem einzigartigen Zusatzpalettenkonzept bearbeiten Sie Bleche bis zu 16 m Länge. Das Blech wird dabei in mehreren Schritten durch die Maschine getaktet. Intelligente Verfahren sichern Ihnen maximale Teilequalität – auch an den Nachsetzstellen. Gleichzeitig profitieren Sie von der Flexibilität und Produktivität einer Maschine für Standardformate.

Doppelte Produktivität mit zwei Schneidköpfen

Durch das Simultanschneiden mit zwei Schneidköpfen steigern Sie Ihre Produktivität um bis zu 100 %.

Minimale Nebenzeiten

Das hauptzeitparallele Be- und Entladen spart ebenso Zeit wie der schnelle Palettenwechsler.

Schnelle Beladung

Ein stabiles Anschlagsystem sorgt für kurze Beladezeiten bei großen Blechen.

Maximale Präzision

Mit dem Linearantrieben und dem integrierten Messsystem erreichen Sie höchste Konturgenauigkeit.

Hervorragende Teilequalität

Glatte Kanten und nahezu mikrogratfreie Bearbeitung erreichen Sie mit dem CO2-Laser und der Funktion BrightLine.

Dicken Baustahl schneiden

Mit der Funktion CoolLine schaffen Sie selbst enge Konturen in dickem Baustahl.

Bestens im Schichtbetrieb

Mit der Option Mehrtafelbelegung bearbeiten Sie mehrere Tafeln hintereinander – ganz automatisch.

Variables Palettenkonzept

Wahl des Palettenkonzepts - abgestimmt auf Ihre Bedürfnisse

TruLaser Serie 8000
Spiegelkante

Spiegelglatte Schnittkanten mit BrightLine

Das spezielle Schneidverfahren BrigthLine ermöglicht Schnitte höchster Qualität in dickem Edelstahl und Baustahl. Besonders bei Edelstahl führt der BrightLine Schmelzschnitt zu einer Schnittkante, in der Sie sich spiegeln können. Die Nacharbeit ist deutlich reduziert oder fällt komplett weg. Dünne Bleche fertigen Sie komplett gratfrei.

CO2-Teil aus dickem Baustahl, das mit CoolLine geschnitten ist

Gezielt gekühlt

CoolLine kühlt Ihr Werkstück während des Schneidens und ermöglicht so neue Geometrien beim Schneiden von dickem Baustahl. Gleichzeitig profitieren Sie von mehr Prozesssicherheit.

Universalbearbeitung, dünner Edelstahl

Hervorragend im Dünnblech

In dünnem Edelstahl erreichen Sie perfekte Qualität, auch bei filigranen Konturen: Die Kanten sind gratfrei und Nacharbeit ist nicht mehr erforderlich.

Überformatbearbeitung

Bleche von einer Länge bis zu 16 Metern laserschneiden - das ermöglicht die TruLaser Serie 8000. Biegen lassen sich Teile bis 8 Meter mit der TruBend Serie 8000 - im Tandembetrieb sogar bis 16 Meter.

- / -
TruLaser 8000
Gewicht
Gewicht Grundmaschine 14700 kg
Palettenwechsler 4 x 2,5 m und Überformat-Zusatzpalette
Überformatvariante 6 x 2,5 6000 mm x 2500 mm
Überformatvariante 8 x 2,5 8000 mm x 2500 mm
Überformatvariante 10 x 2,5 10000 mm x 2500 mm
Überformatvariante 12 x 2,5 12000 mm x 2500 mm
Überformatvariante 14 x 2,5 14000 mm x 2500 mm
Überformatvariante 16 x 2,5 16000 mm x 2500 mm
Überformat-Palettenwechsler
Überformatvariante 6 x 2,5 6000 mm x 2500 mm
Überformatvariante 8 x 2,5 8000 mm x 2500 mm
Überformatvariante 12 x 2,5 12000 mm x 2500 mm
Arbeitsbereich
X-Achse 4000 mm
Y-Achse 2500 mm
Laserspezifische Daten - TruFlow 4000
Max. Laserleistung 4000 W
Max. Blechdicke Baustahl 20 mm
Max. Blechdicke Edelstahl 15 mm
Max. Blechdicke Aluminium 10 mm
Laserspezifische Daten - TruFlow 6000
Max. Laserleistung 6000 W
Max. Blechdicke Baustahl 25 mm
Max. Blechdicke Edelstahl 25 mm
Max. Blechdicke Aluminium 16 mm
Verbrauchswerte
Mittlere Leistungsaufnahme in der Produktion - TruFlow 4000 31 kW
Mittlere Leistungsaufnahme in der Produktion - TruFlow 6000 38 kW
PDF <1MB
Technisches Datenblatt

Die technischen Daten aller Produktvarianten als Download.

Hochproduktiv und in bester Qualität: Innovative Funktionen garantieren beste Bearbeitungsergebnisse.

Flexibilität

TruLaser Serie 8000, Überformatbearbeitung
Überformatbearbeitung

Mit der TruLaser Serie 8000 bearbeiten Sie Bleche bis zu einer Größe von 16 m x 2,5 m. Alle Vorteile einer Maschine für Standardbleche, vor allem deren Flexibilität, stehen Ihnen zur Verfügung.

LensLine mit automatischer Zustandsprüfung

LensLine mit automatischer Zustandsprüfung überprüft den Zustand der Linse während des Betriebs und meldet, ob die Schneidlinse gereinigt oder ersetzt werden muss. Durch die Kombination mit einer RFID-Linse ("Radio Frequency Identification") ist überdies sichergestellt, dass ausschließlich Linsen mit korrekter Brennweite und in richtiger Einbaulage verwendet werden.

Unterschiedliche Palettenkonzepte

Abgestimmt auf Ihren Überformatanteil gibt es verschiedene Wahlmöglichkeiten beim Palettenkonzept: Wahlen Sie die Überformat-Zusatzpalette für hohe Produktivität in Standardformaten und maximale Flexibilität bei Überformatblechen (3-Paletten-System). Oder entscheiden Sie sich für den Überformat-Palettenwechsler für höchste Produktivität bei Überformatblechen.

AdjustLine

AdjustLine ermöglicht eine einfache Anpassung des Schneidprozesses an Materialien unterschiedlicher Güte. Die Prozesssicherheit, vor allem beim Schneiden von qualitativ schlechtem Material, wird höher. Dies reduziert nicht nur Ausschussteile, sondern auch die Materialkosten.

Prozesssicherheit und Bedienerunterstützung

CoolLine
CoolLine

Die Option CoolLine sorgt für die gezielte Kühlung des Werkstücks während des Schneidens und ermöglicht so neue Geometrien. Darüber hinaus erhöht sich die Prozesssicherheit bei der Bearbeitung von dickem Baustahl deutlich.

Dot Matrix Code

Die Funktion Dot Matrix Code ermöglicht Ihnen die schnelle und prozesssichere Teilekennzeichnung mit einem standardisierten Industriecode. Innerhalb weniger Sekunden trägt der Laser Ihrer Flachbettmaschine einen 2D-Code (DataMatrix) aus Punkten auf ein Teil auf. Der Inhalt des Dot Matrix Codes wird bei der Programmierung festgelegt. Aufgetragen auf ein Teil beinhaltet er Informationen für die Prozesskette. Der Code dient etwa zum Aufrufen des passenden Programms an der nächsten Maschine.

MobileControl App

Kontrollieren Sie Ihre Maschinen einfach und flexibel über die MobileControl App. Sie überträgt die Oberfläche des Standardbedienpults auf den Touchscreen Ihres Tablets. Auf diese Weise verfügen Sie neben dem statischen Bedienpult über eine weitere Möglichkeit, Ihre Maschine zu überwachen und zu steuern.

Drop&Cut

Die Ausnutzung von Resttafeln wird mit Drop&Cut so einfach, intuitiv und effizient wie nie. Dank einer Kamera erscheint das Live-Bild des Maschineninnenraums direkt auf Ihrer Bedienoberfläche. Platzieren Sie per Mausklick oder direkt über die Touch-Bedienung virtuell beliebig viele Teilegeometrien flexibel auf der Resttafel. Im Live-Bild können Sie Ausschnitte und Formen passgenau positionieren.

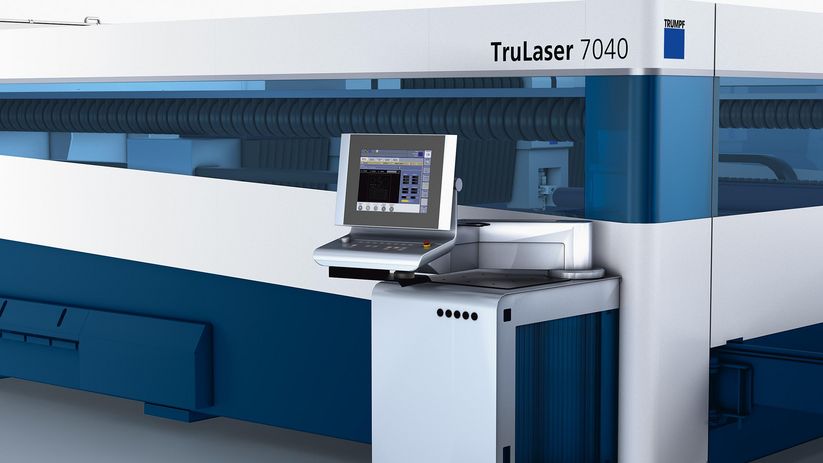

Schwenkbares, ergonomisches Bedienpult
Schwenkbares, ergonomisches Bedienpult

Der schwenkbare Touch-Bildschirm lässt sich ideal an den Bediener und die Lichtverhältnisse in der Produktion anpassen. Es ist drehbar angebunden, sodass Einrichtarbeiten auch ohne Handbediengerät möglich sind. Die Tastatur und die Maus sind ausziehbar und können im Bedarfsfall zusätzlich benutzt werden.

Schnelles Ausrichten

Das stabile Anschlagsystem ermöglicht das schnelle Ausrichten von Überformatblechen. Möglich wird das durch einklappbare Anschläge, die steuerungsseitig überwacht sind.

Kameras zur Prozessüberwachung

Zwei im Innenraum der Maschine integrierte Kameras beobachten den Prozess und können Bilder in Ihr Netzwerk übermitteln. Um den Prozess zu überwachen, ist der Bediener also nicht an die Maschine gebunden.

Autonomie

Mehrtafelbearbeitung

Mit der Funktion Mehrtafelbelegung sichern Sie sich längere Maschinenlaufzeiten speziell im Schichtbetrieb und an Wochenenden. Platzieren Sie auf der Überformat-Palette mehrere Tafeln, die Maschine arbeitet sie ganz automatisch hintereinander ab.

Qualität

TruLaser Serie 8000, zwei Schneidköpfe
Maschinenausrüstung mit Doppelschneidkopf

Eine Maschine – zwei Schneideinheiten: Mit der Möglichkeit des Simultanschneidens steigern Sie Ihre Produktivität um bis zu 100 Prozent.

BrightLine
BrightLine

Das Schneidverfahren BrightLine, eine Zusammenspiel aus innovativen Komponenten wie einer speziellen Optik und einer strömungsoptimierten Düse, ermöglicht Schnitte höchster Qualität in dickem Edelstahl und Baustahl. Besonders bei Edelstahl führt der BrightLine Schmelzschnitt zu einer besonders hochwertigen Schnittkante – Sie können sich darin spiegeln. Sie kommen mit erheblich weniger oder oft ganz ohne Nacharbeit aus. In dünnen Blechen (2-3 mm) erreichen Sie vollkommene Gratfreiheit.

PierceLine

Mit PierceLine wird der Einstechvorgang überwacht und geregelt. Das schont sowohl Material als auch Maschine, erhöht die Teilequalität und verkürzt die Einstechzeit um bis zu 80 %.

Wartungsfreie Linearantriebe in allen Achsen

Mit wartungsfreien Linearantrieben an allen Achsen (X, Y und Z) arbeitet Ihre Laserschneidmaschine dauerhaft schnell, dynamisch und genau. Die Ergebnisse, die Sie erreichen, sind hervorragend: Geringe Positionsabweichungen von nur 0,03 mm und eine mittlere Positionsstreubreite von nur 0,02 mm verschaffen Ihnen maximale Konturgenauigkeit. Die Präzision bleibt auch nach langer Betriebszeit so hoch wie am ersten Tag – dank des Antriebskonzepts in Verbindung mit dem Messsystem und dem hochsteifen Maschinenbau.

Geschlossene Direktmesssysteme

Das geschlossene Direktmesssystem überwacht die Position der Achsen besonders genau – dadurch erreichen Sie maximale Präzision.

Dünnblech-Produktivpaket

Das Dünnblech-Produktivpaket ermöglicht Hochgeschwindigkeits-, Druckluft- und Standardschneiden. In dünnem Blech arbeitet Ihre Maschine besonders wirtschaftlich und schnell.

TruFlow 6000
TruFlow 6000

Der hocheffiziente 6kW-Laser bearbeitet Blechdicken bis zu 25 mm äußerst produktiv.

TruTops Boost

Konstruieren und programmieren Sie Ihre Laser-, Stanz- und kombinierten Stanz-Laser-Maschinen intelligent mit TruTops Boost, Ihre All-in-One-3D-Lösung. Viele Automatismen ersparen Ihnen zeitaufwendige Routinevorgänge und der gemeinsame Schachtelpool spart Zeit und Material. Außerdem behalten Sie stets den Überblick über alle Fertigungsaufträge und auftragsorientiertes Arbeiten.

TruTops Monitor

Reduzieren Sie Ihre Stillstandzeiten. Erfassen und analysieren Sie Maschinendaten, wie Stillstände, Fehlermeldungen, Störursachen und Wartungszeiten von sämtlichen Arbeitsplätzen in Ihrer Fertigung. Sollte ein Stillstand oder eine Störung auftreten, informiert Sie TruTops Monitor sofort über die Ursache und Sie können schnell darauf reagieren.

Software

Das umfangreiche TruTops Software-Portfolio unterstützt Sie über den gesamten Fertigungsprozess hinweg. Steuern Sie einfach und gezielt Ihren betrieblichen Ablauf von der Verwaltung Ihrer Kundenaufträge und Einkaufsprozesse bis zur Auslieferung des gefertigten Teils. Dank direkter Kopplung mit der Maschinensteuerung haben Sie den Status Ihrer Aufträge dabei jederzeit im Blick.

TRUMPF bietet Lösungen an, die Ihre Prozesskette optimieren.

LoadMaster, Jede 2-D-Lasermaschine einfach beladen

Beladen

Die universelle Beladeeinheit LoadMaster versorgt Ihre Maschine automatisch mit Rohblechen. Ein Vakuumsauger bewegt die Bleche von der Beladestation zum Palettenwechsler und legt sie dort ab.

Je nach Land sind Abweichungen von diesem Produktsortiment und von diesen Angaben möglich. Änderungen in Technik, Ausstattung, Preis und Zubehörangebot sind vorbehalten. Bitte setzen Sie sich mit Ihrem Ansprechpartner vor Ort in Verbindung, um zu erfahren, ob das Produkt in Ihrem Land verfügbar ist.
