Unidad de sensores SeamLine de TRUMPF para la regulación de la posición de costura
Unidad de sensores SeamLine de TRUMPF para la regulación de la posición de costura
Unidad sensora

Regulación de la posición de costura

Confíe en su proceso con los sensores de proceso TRUMPF.

Llegar más rápido al cordón de soldadura perfecto

Con la regulación de la posición de costura TRUMPF podrá reducir su tasa de desechos. Los sistemas de sensores detectan la ranura de unión durante el proceso de soldadura y regulan la situación de la posición de soldadura. Solo utilizamos métodos sin contacto. Permite obtener una velocidad de avance más alta en comparación con los procedimientos de soldadura con contacto con resultados comparables. Para algunos sistemas de sensores también ofrecemos el control de la costura. Este determina magnitudes características de la costura ya soldada y supervisa la calidad durante el proceso de soldadura. Un software de verificación permite realizar adicionalmente una evaluación de la calidad global del componente usando varias costuras individuales aplicando reglas configurables de modo individual.

Reducción de los desechos

La regulación de la posición de costura detecta las ranuras de las juntas durante el proceso de soldadura. Así, siempre soldará en el lugar correcto.

Soldadura más rápida

Con el procedimiento sin contacto logrará velocidades de avance más altas.

Resultados convincentes

Evaluaciones completas de los componentes gracias a la verificación de la calidad de cada costura soldada.

Schweißen von Rohren und Profilen mit SeamLine
-/-
Regulación de la posición de costura para la soldadura de tubos y perfiles

Tubos y perfiles

La regulación de la posición de costura SeamLine proporciona soporte al usuario durante la soldadura de costuras en tubos y perfiles sin fin. Con la solución SeamLine Pro se puede obtener adicionalmente una evaluación online de la costura soldada para el aseguramiento de la calidad.

Costuras en I en la fabricación de transmisiones

Costuras en I en la fabricación de transmisiones

La regulación de la posición de costura SeamLine Pro. ayuda en la soldadura de juntas planas para los platos de transmisiones. Los ejes independientes Y y Z de la cabeza del sensor se encargan de obtener la posición de soldadura correcta.

Soldadura de costuras de garganta con regulación de la posición de costura en la I-PFO

Costuras de garganta en la fabricación de carrocerías

Facilita la soldadura de piezas de carrocería en aplicaciones de soldadura remota: la regulación de la posición de costura basada en la sección de luz SeamLine Remote y la regulación de la posición de costura OCT independiente de la dirección. El perfil de la costura se detecta sin problemas incluso con ángulos de incidencia de 45°.

-/-
Configuración
Sistemas disponibles TruLaser Cell 1100 Cualificado para robots Kuka, ABB, Fanuc TruLaser Cell 1100 - Cualificado para robots Kuka, ABB, Fanuc
Láseres disponibles TruFlow hasta 15 kW, TruDisk hasta 8 kW TruDisk hasta 8 kW TruFlow hasta 15 kW TruDisk hasta 8 kW TruDisk hasta 8 kW
Distancias focales disponibles f = 150, 200, 250, 300 mm (Óptica de soldadura lineal) f = 450 mm (PFO 3D) f = 200 mm (Óptica de soldadura lineal) f = 280 mm (BEO D70)
f = 280 mm (CFO)
f = 450 mm (PFO 3D)
Iluminación LED, λ = 660 nm (Luz incidente)
Diodo láser, λ = 660 nm Clase 2M, P0 = 8 mW (proyector lineal)
Diodos láser, λ = 660 nm Clase 3B, P0 = 120 mW (proyectores lineales) LED, λ = 660 nm (Luz incidente)
Diodos láser, λ = 660 nm Clase 3B, P0 = 120 mW (proyectores lineales)
Diodos láser, λ = 660 nm Clase 3B, P0 = 120 mW (proyectores lineales) -
Sensor OCT - - - - SLED, λ = 820 nm - 860 nm Clase 3B, P0 = 20 mW
Parámetros
Frecuencia de medición sensor OCT - - - - 70 kHz
Frecuencia de ciclo del regulador de la posición de costura 50 Hz (20 ms) 167 Hz 167 Hz (6 ms) 167 Hz (6 ms) Tipo. 200 Hz (PRE)
Tipo. 100 Hz (10 ms) PRE + POST
Rango de medición lateral ± 5 mm ± 5 mm ± 1,5 mm con ancho de ranura de 0,5 mm ± 0,6 mm con anchura de chaflán de 0,5 mm ± 10 mm
Precisión de medición de la regulación de la posición de costura ± 20 μm ± 50 μm ± 20 μm ± 20 μm ± 50 μm

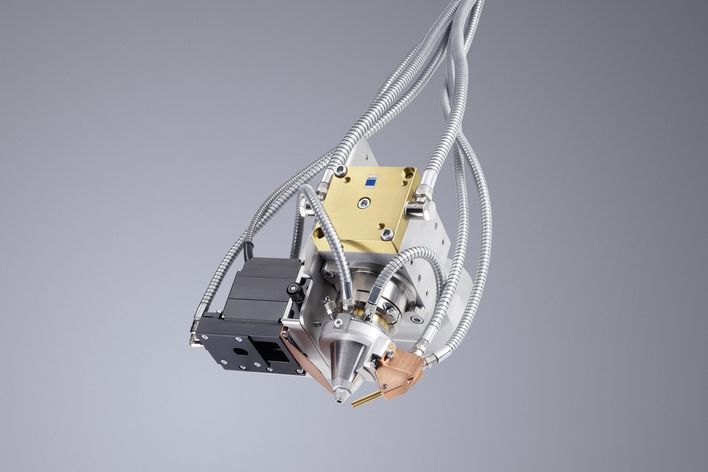

Imagen de producto, regulación de la posición de costura SeamLine de TRUMPF

SeamLine

SeamLine es responsable la regulación de la posición de costura del sistema de soldadura por láser TruLaser Cell 1100. El sistema de sensores es compatible con láseres de estado sólido y de CO2 Utilizando alternativamente los procedimientos de luz refleja y de sección luminosa, el sistema reconoce de manera fiable las ranuras o bordes.

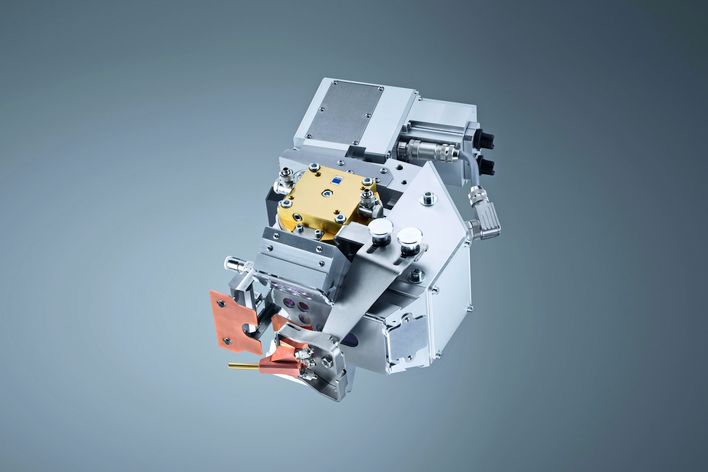

SeamLine Pro TruFlow

SeamLine Pro TruFlow

Para el sistema de soldadura por láser TruLaser Cell 1100 con láseres de CO2, SeamLine Pro TruFlow combina la regulación de la posición de costura y la medición de la geometría de la costura para formar una solución integrada. El procedimiento se basa en la sección de luz. Una cámara de alta velocidad registra al mismo tiempo la junta, la mancha focal y el cordón de soldadura

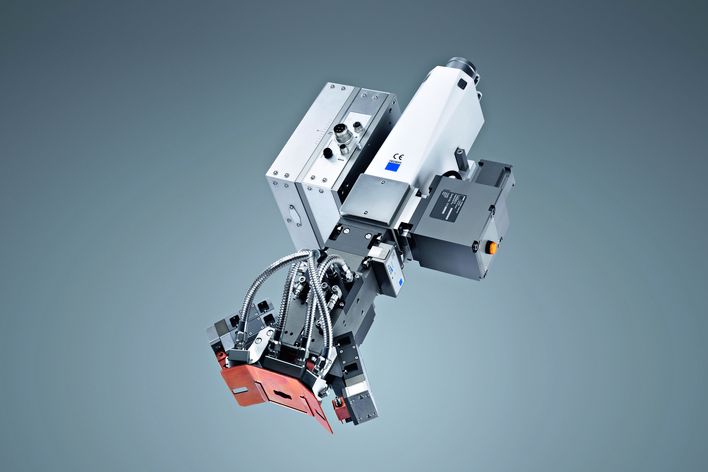

SeamLine Pro TruDisk

SeamLine Pro TruDisk

El SeamLine Pro TruDisk es la regulación de la posición de costura y medición de la geometría de costura con el método de sección luminosa para láseres de estado sólido. Los ejes independientes Y y Z se encargan siempre de obtener la posición de soldadura y la distancia de trabajo correctas. Para el control de la soldadura de penetración se evalúa el agujero de penetración en la mancha focal.

Imagen de producto SeamLine Remote

SeamLine Remote

El SeamLine Remote se encarga de la regulación de la posición de costura y la medición de la geometría de costura con el método de sección luminosa para las aplicaciones de soldadura remota. El proceso es robusto contra diferentes calidades de la superficie (por ejemplo, arañazos) y formas del borde.

Regulación y supervisión OCT de la posición de las costuras

Regulación y supervisión OCT de la posición de las costuras

La regulación de la posición de costura OCT funciona en cualquier dirección y es el útil ideal para el procesamiento remoto por láser de los componentes de carrocerías. La topografía de coherencia óptica (OCT) constituye la base del procedimiento de imágenes utilizado. El rayo de medición OCT se guía alrededor del rayo de mecanizado por un compacto escáner de campo pequeño y barre el entorno.

Dependiendo del país, es posible que existan diferencias con respecto a esta gama de productos y a estos datos. Nos reservamos el derecho a realizar modificaciones en la técnica, equipamiento, precio y oferta de accesorios. Póngase en comunicación con su persona de contacto en su zona para saber si el producto está disponible en su país.
