TruLaser Cell 8030, mejorando lo ya acreditado
TruLaser Cell 8030, mejorando lo ya acreditado
Máquinas de corte por láser 3D

TruLaser Cell 8030

Mejorando lo ya acreditado

Mesa de posicionamiento circular de la TruLaser Cell 8030
Mesa de posicionamiento circular de la TruLaser Cell 8030
Máquinas de corte por láser 3D

TruLaser Cell 8030

Desacople la zona de carga y descarga con la mesa de posicionamiento circular

    - / -
    • Visión general
    • Aplicaciones
    • Datos técnicos
    • Opciones
    • Software
    • Láser
    • Más Menos
    Máquina productiva de corte por láser 3D de alta definición

    La TruLaser Cell 8030 de segunda generación establece una vez más el estándar para el corte 3D de componentes conformados en caliente. Gracias a las innovaciones y a los detalles optimizados, brinda una seguridad de producción aún mayor, combinada con el nivel de productividad más elevado del mercado. Opciones tales como el Smart Approach, el Dynamic Level 2 o la mesa de posicionamiento circular le permiten aumentar su rentabilidad.

    Máxima productividad

    Dinámica excelente, funciones patentadas y posibilidades de automatización exclusivas

    Máxima robustez

    La nueva máquina se basa en las experiencias de la mayor base instalada de máquinas 3D en el ámbito de la estampación en caliente

    Versatilidad funcional

    Procesos de producción óptimos gracias a funciones como X-Blast Technology y ObserveLine Comfort & Professional

    Eficiencia energética óptima

    En combinación con el TruDisk 2000, se reduce su consumo de electricidad y por ende el coste de las piezas.

    TruLaser Cell 8030 – Mejorando lo ya acreditado
    Superficie de montaje compacta de la TruLaser Cell 8030
    Superficie de montaje compacta

    La estructura de la TruLaser Cell 8030 no solo es compacta, sino que también posibilita un manejo sumamente sencillo y ergonómico. El dispositivo de cambio rotatorio es fácilmente accesible tanto desde delante como desde los lados. Es posible proyectar de forma flexible varias máquinas para la distribución de su nave, conforme a sus deseos y requisitos. En el proceso se pueden optimizar o bien las superficies de montaje o bien el flujo de material preferido.

    Tobera de corte X-Blast Nozzle
    X-Blast Nozzle Technology

    La tobera de corte X-Blast Nozzle posee el doble de anchura de banda en comparación con las toberas convencionales. Esto permite aumentar la distancia de trabajo de la tobera, con la consiguiente reducción de los choques de toberas. Además se mejora la estabilidad del proceso, lo cual aumenta la calidad de sus componentes.

    Dynamic Level 2, TruLaser Cell 8030
    Dynamic Level 2

    Con la opción Dynamic Level 2, su TruLaser Cell 8030 acelera aún más rápidamente. Esto le permite reducir sus tiempos de ciclo en hasta un 11 % al mecanizar componentes complejos.

    Montante B cortado por láser mediante la TruLaser Cell 8030

    Montante B cortado por láser

    La TruLaser Cell 8030 corta de forma fiable componentes 3D, tales como montantes B para automóviles. De hecho, el mecanizado por láser de componentes estampados en caliente es mucho más rentable que empleando procedimientos convencionales. Además, gracias a la flexibilidad del láser como útil es posible adaptar de forma fácil y flexible los componentes a los nuevos requisitos, incluso con posterioridad.

    Pared salpicadero cortada por láser mediante la TruLaser Cell 8030

    Pared salpicadero estampada en caliente y cortada por láser

    La TruLaser Cell 8030 posibilita el mecanizado sumamente rentable de piezas de gran serie. Además, la programación CN le brinda la máxima flexibilidad en cuanto a la geometría de sus componentes.

    TruLaser Cell 8030
    Margen de desplazamiento del eje
    Número máx. de ejes 12
    Margen de desplazamiento del eje X 3000 mm
    Margen de desplazamiento del eje Y 1300 mm
    Margen de desplazamiento del eje Z 600 mm
    Margen de desplazamiento del eje B ± 135 °
    Margen de desplazamiento del eje C n x 360 °
    Margen de desplazamiento de la óptica de corte dinámico ± 10 mm
    Tamaño máx. de la pieza
    Peso máx. de la pieza en X 2540 mm
    Peso máx. de la pieza en Y 840 mm
    Peso máx. de la pieza en Z 370 mm
    Velocidades máx. de los ejes
    Velocidad máx. del eje paralelo al eje en X 100 m/min
    Velocidad máx. del eje paralelo al eje en Y 100 m/min
    Velocidad máx. del eje paralelo al eje en Z 100 m/min
    Velocidad máx. del eje simultánea 173 m/min
    Velocidad máx. del eje B 90 1/min
    Velocidad máx. del eje C 90 1/min
    Aceleraciones máx. de los ejes
    Aceleración máx. del eje paralelo al eje en X 10 m/s²
    Aceleración máx. del eje paralelo al eje en Y 10 m/s²
    Aceleración máx. del eje paralelo al eje en Z 10 m/s²
    Aceleración máx. del eje simultánea 17,3 m/s²
    Aceleración máx. del eje B 200 rad/s²
    Aceleración máx. del eje C 100 rad/s²
    Aceleración máx. del eje, sistema óptico de corte dinámico 40 m/s²
    Precisión de posicionado
    Precisión de posicionado de ejes lineales (X,Y,Z) 0,08 mm
    Precisión de posicionado de ejes de giro (B) 0,015 °
    Láser
    Potencia láser máx. 2000 W - 4000 W
    PDF <1MB
    Ficha de datos técnicos

    Los datos técnicos de todas las variantes de producto para descargar.

    Mejore la dinámica, la rentabilidad y la productividad de su TruLaser Cell 8030 mediante un gran número de innovadoras opciones.

    Descoplamiento completo en la zona de carga y descarga de la TruLaser Cell 8030 gracias a la mesa de posicionamiento circular.
    Mesa de posicionamiento circular

    ¿Radica el cuello de botella de su línea de producción en el paso del proceso de la carga y descarga manuales? Puede remediarlo con la mesa de posicionamiento circular, que permite desacoplar por completo la zona de carga y descarga. Como alternativa rentable para la automatización parcial puede posicionar un robot en el lado de descarga. De este modo logrará unos intervalos mínimos con un solo empleado y logrará un considerable aumento de la productividad. En caso de que sus requisitos cambien con el transcurso de tiempo, puede ampliar en cualquier momento esta variante para convertirla en una solución totalmente automatizada.

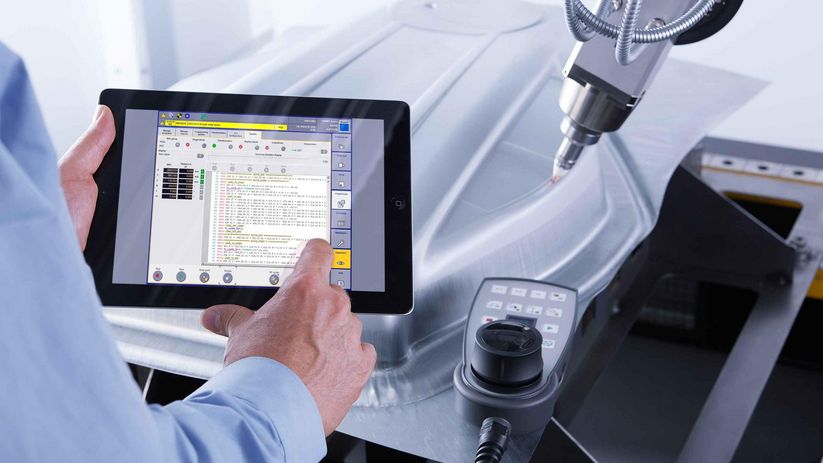

    Mobile Control App de TRUMPF
    MobileControl App

    Con la MobileControl App de TRUMPF, puede manejar y controlar sus máquinas de forma fácil y flexible, ya que la aplicación transfiere la superficie del pupitre de mando estándar a la pantalla táctil de su tableta. De este modo, además del pupitre de mando estático, dispone de una posibilidad más de supervisar y controlar su máquina.

    Opción Smart Approach, TruLaser Cell 8030
    Smart Approach

    La función Smart Approach optimiza y mejora el comportamiento de arranque de la máquina al penetrar en el borde del componente. Este procedimiento patentado reduce el tiempo de ciclo en hasta un 9 % y garantiza la máxima seguridad del proceso.

    FocusLine

    FocusLine permite ajustar mediante un programa la posición del foco en función del tipo y el espesor del material. El desplazamiento de la posición tiene lugar mediante un espejo sobre el que se aplica presión del agua para alterar su curvatura superficial.

    ObserveLine Professional

    Los choques de toberas leves pueden provocar un error mínimo de posicionamiento de la óptica de corte, invisible para el operario. Esto se traduce en una mayor producción de desechos, con los consiguientes costes. El sistema de medición óptica ObserveLine Professional comprueba periódicamente, en intervalos libremente definibles, la precisión de posicionamiento de la máquina, sin necesidad de reajuste y casi sin repercusiones sobre el intervalo. Se detectan los errores de posicionamiento y se reducen los desechos.

    ObserveLine Comfort

    Las más diversas causas pueden provocar que queden restos del proceso de corte enganchados a la pieza terminada. Con el sistema de medición óptica ObserveLine Comfort podrá comprobar rápidamente este error ya que esta opción comprueba que todos los contornos presenten un corte completo. ObserveLine Comfort aporta varias ventajas sobre la medición mediante regulación de distancia. De este modo, el proceso acorta el tiempo de medición y pueden medirse incluso diámetros de agujero pequeños y pepitas en posición inclinada.

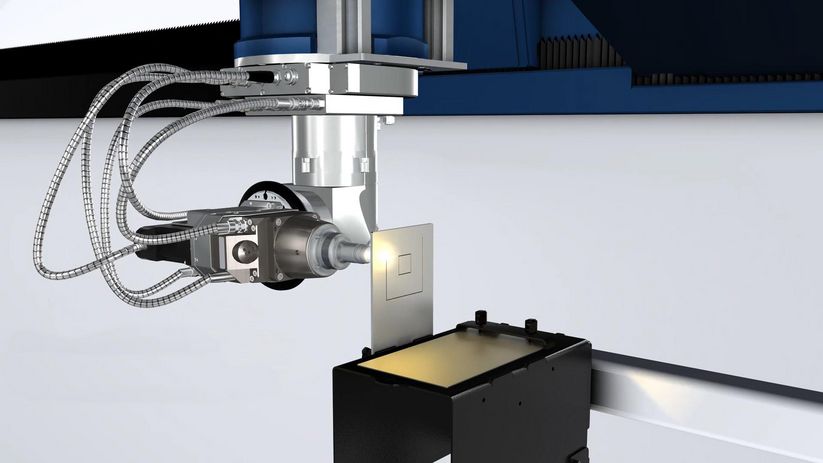

    Smart Optics Setup

    El Smart Optics Setup es un dispositivo acoplado al cuerpo básico de la máquina para el corte de chapas de prueba y el reajuste de la máquina. La implementación resulta aún más sencilla gracias a las macros estandarizadas. Esto ahorra tiempo y dinero.

    FastLine

    FastLine mejora y optimiza el comportamiento de arranque de la máquina al penetrar para el corte del contorno. Dependiendo del tipo y el espesor del material, así como del número de contornos a mecanizar, le permite incrementar en hasta un 60 % la productividad de su instalación.

    Visualización de la marcha restante Comfort

    Mediante la visualización de la marcha restante Comfort se mantendrá perfectamente informado en todo momento. Indica el tiempo de mecanizado restante del componente actualmente mecanizado y proporciona información adicional sobre el estado actual del pedido de producción en curso.

    Interfaz de automatización

    Dependiendo del grado de automatización de su sistema de producción, puede escoger entre diversas variantes de interfaz. La variante Basic proporciona de forma fiable señales para sistemas de planificación de la producción. Con la variante Comfort podrá implementar por sus propios medios automatizaciones sencillas. La variante Professional está indicada para la producción altamente automatizada.

    En las tres soluciones, se beneficiará además de una documentación exhaustiva y de actualizaciones futuras que mantendrán su software estándar siempre actualizado.

    Interfaz de mando

    La interfaz neumática y eléctrica le permite integrar nuevos dispositivos en el mando de la máquina de forma sencilla y rentable.

    TruTops Cell

    TruTops Cell

    TruTops Cell le proporciona todo lo que necesita para la programación cómoda de sus procesos de mecanizado por láser 3D, con independencia de si se trata de la programación de programas de corte por láser, de soldadura por láser o de soldadura de recargue por láser. Importa los datos CAD en 3D a través de múltiples interfaces y los corrige si fuera preciso. El sistema genera automáticamente propuestas de corte en las tres dimensiones. Además, calcula automáticamente propuestas para portapiezas.

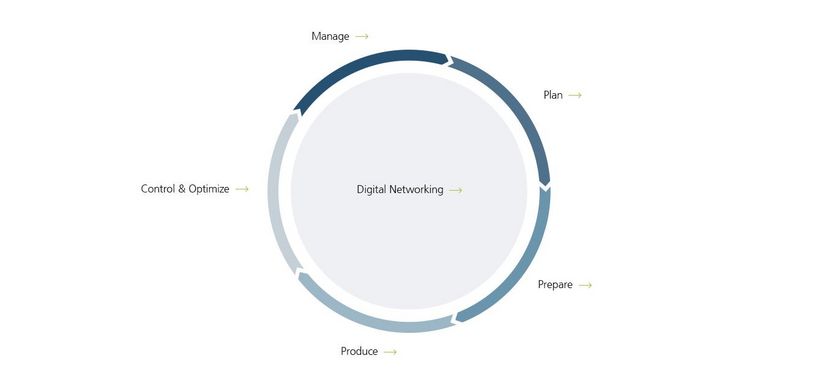

    Software

    La extensa gama de software TruTops le apoya a lo largo de todo su proceso de fabricación. Controle de forma sencilla y selectiva su proceso operativo, desde la gestión de los pedidos de sus clientes y los procesos de compra, hasta la entrega de la pieza fabricada. Gracias al acoplamiento directo con el mando de la máquina, tendrá siempre a la vista el estado en que se encuentran sus pedidos de piezas.

    Dependiendo de la aplicación, escoja el láser adecuado de entre una amplia gama de láseres de CO2 y de estado sólido TRUMPF que podrá combinar perfectamente con la TruLaser Cell 8030.

    TruDisk, láser de disco con máxima potencia
    TruDisk

    Láser de disco con máxima potencia

    Dependiendo del país, es posible que existan diferencias con respecto a esta gama de productos y a estos datos. Nos reservamos el derecho a realizar modificaciones en la técnica, equipamiento, precio y oferta de accesorios. Póngase en comunicación con su persona de contacto en su zona para saber si el producto está disponible en su país.
