Un maximum de puissance dans un minimum d'espace
Les générateurs MF de la gamme TruHeat MF Série 7000 (G2) sont de véritables miracles d'efficacité : des rendements de plus de 90 % permettent un fonctionnement particulièrement économique, et le réglage de la puissance et de la fréquence de sortie sur de larges plages autorise un spectre d'applications étendu. Que ce soit dans des applications d'induction classiques, comme la trempe, le recuit, le brasage, la fonte et le forgeage, ou des applications high-tech, comme l'épitaxie et la cristallogenèse, ces générateurs sauront vous convaincre !
Adaptation précise à n'importe quel processus grâce à une grande plage de fréquence (0,5 kHz à 200 kHz).
Le TruHeat MF Série 7000 (G2) est le générateur MF haute puissance le plus compact du marché.
Des rendements de plus de 90 % vous garantissent un fonctionnement particulièrement économique.
Tous les sous-ensembles sont faciles à remplacer, de sorte que les temps de maintenance et de réparation sont réduits au minimum.
Grande stabilité de pilotage du processus grâce à la régulation rapide et précise des grandeurs de sortie MF.
Grande diversité d'applications
Les générateurs de la gamme TruHeat MF Série 7000 (G2) peuvent être utilisés de manière universelle pour des applications très variées, tant dans le domaine conventionnel que sur les procédés de haute technologie. Cette famille de produits s'illustre toutefois particulièrement dans les opérations de trempe, de brasage, de recuit, de fusion et de forgeage.
Epitaxie
Application de couches monocristallines sur des substrats composés du même matériau, par ex. pour la fabrication de LED.
Cristallogenèse
Production artificielle de cristaux, par ex. à l'aide d'un germe selon le procédé de Czochralski.
|
TruHeat MF 7060 (G2)
Comparer le produit
|
TruHeat MF 7080 (G2)
Comparer le produit
|
TruHeat MF 7100 (G2)
Comparer le produit
|
TruHeat MF 7120 (G2)
Comparer le produit
|
TruHeat MF 7150 (G2)
Comparer le produit
|
TruHeat MF 7180 (G2)
Comparer le produit
|
TruHeat MF 7200 (G2)
Comparer le produit
|
TruHeat MF 7240 (G2)
Comparer le produit
|
|
|---|---|---|---|---|---|---|---|---|
| Sortie | ||||||||
| Puissance nominale | 60 kW | 80 kW | 100 kW | 120 kW | 150 kW | 180 kW | 200 kW | 240 kW |
| Courant de sortie maximal | 280 A eff | 560 A eff | 560 A eff | 560 A eff | 720 A eff | 720 A eff | 1120 A eff | 1120 A eff |
| Tension de sortie maximale | 1200 V eff | 1200 V eff | 1200 V eff | 1200 V eff | 1200 V eff | 1200 V eff | 1200 V eff | 1200 V eff |
| Fréquence de fonctionnement nominale | 0.5 kHz - 200 kHz | 0.5 kHz - 200 kHz | 0.5 kHz - 200 kHz | 0.5 kHz - 200 kHz | 0.5 kHz - 200 kHz | 0.5 kHz - 200 kHz | 0.5 kHz - 200 kHz | 0.5 kHz - 200 kHz |
| Longueur câble de puissance | 10 m - 30 m | 10 m - 30 m | 10 m - 30 m | 10 m - 30 m | 10 m - 30 m | 10 m - 30 m | 10 m - 30 m | 10 m - 30 m |
| Données de raccordement réseau | ||||||||
| Tension de réseau | (±10%) 380 V - 480 V | (±10%) 380 V - 480 V | (±10%) 380 V - 480 V | (±10%) 380 V - 480 V | (±10%) 380 V - 480 V | (±10%) 380 V - 480 V | (±10%) 380 V - 480 V | (±10%) 400 V - 480 V |
| Fréquence du réseau | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz |
| Puissance réseau absorbée | 75 kVA | 93 kVA | 116 kVA | 139 kVA | 174 kVA | 209 kVA | 232 kVA | 278 kVA |
| Facteur de puissance | > 0.95 | > 0.95 | > 0.95 | > 0.95 | > 0.95 | > 0.95 | > 0.95 | > 0.95 |
| Interfaces de communication | ||||||||
| Analogique/numérique | Oui | Oui |
-
Oui |
Oui | Oui |
-
Oui |
Oui |
-
- Oui |
| RS 232/RS 485 | Oui |
-
Oui |
Oui |
-
Oui |
Oui | Oui |
-
- Oui |
Oui |
| PROFIBUS |
-
Oui |
Oui |
-
- Oui |
Oui |
-
Oui |
Oui | Oui |
-
- - Oui |
| Enceinte | ||||||||
| Poids | 510 kg | 570 kg | 570 kg | 580 kg | 630 kg | 630 kg | 630 kg | 700 kg |
| Protection IP | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 |
| Exigences de refroidissement | ||||||||
| Pression hydrostatique max. | 6 bar(s) | 6 bar(s) | 6 bar(s) | 6 bar(s) | 6 bar(s) | 6 bar(s) | 6 bar(s) | 6 bar(s) |
| Différence de pression max. | 2.2 bar(s) | 2.2 bar(s) | 2.2 bar(s) | 2.2 bar(s) | 2.2 bar(s) | 2.2 bar(s) | 2.5 bar(s) | 2.5 bar(s) |
| Débit min. | 14 l/min | 17 l/min | 17 l/min | 17 l/min | 20 l/min | 20 l/min | 27 l/min | 27 l/min |
| Température du liquide de refroidissement | 5 °C - 35 °C | 5 °C - 35 °C | 5 °C - 35 °C | 5 °C - 35 °C | 5 °C - 35 °C | 5 °C - 35 °C | 5 °C - 35 °C | 5 °C - 35 °C |
| Circuit extérieur | ||||||||
| Poids | 20 kg | 20 kg | 20 kg | 20 kg | 20 kg | 20 kg | 20 kg | 20 kg |
| Protection IP | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 |
| Général | ||||||||
| Rendement global | 91 % | 91 % | 91 % | 91 % | 91 % | 91 % | 91 % | 91 % |
| Certificats/standards | Déclaration de conformité CE | Déclaration de conformité CE | Déclaration de conformité CE | Déclaration de conformité CE | Déclaration de conformité CE | Déclaration de conformité CE | Déclaration de conformité CE | Déclaration de conformité CE |
| Conditions d'environnement | ||||||||
| Température extérieure | 5 °C - 40 °C | 5 °C - 40 °C | 5 °C - 40 °C | 5 °C - 40 °C | 5 °C - 40 °C | 5 °C - 40 °C | 5 °C - 40 °C | 5 °C - 40 °C |
|
TruHeat MF 7060 (G2)
|
TruHeat MF 7080 (G2)
|
TruHeat MF 7100 (G2)
|
TruHeat MF 7120 (G2)
|
TruHeat MF 7150 (G2)
|
TruHeat MF 7180 (G2)
|
TruHeat MF 7200 (G2)
|
TruHeat MF 7240 (G2)
|
|
|---|---|---|---|---|---|---|---|---|
| Sortie | ||||||||
| Puissance nominale | 60 kW | 80 kW | 100 kW | 120 kW | 150 kW | 180 kW | 200 kW | 240 kW |
| Courant de sortie maximal | 280 A eff | 560 A eff | 560 A eff | 560 A eff | 720 A eff | 720 A eff | 1120 A eff | 1120 A eff |
| Tension de sortie maximale | 1200 V eff | 1200 V eff | 1200 V eff | 1200 V eff | 1200 V eff | 1200 V eff | 1200 V eff | 1200 V eff |
| Fréquence de fonctionnement nominale | 0.5 kHz - 200 kHz | 0.5 kHz - 200 kHz | 0.5 kHz - 200 kHz | 0.5 kHz - 200 kHz | 0.5 kHz - 200 kHz | 0.5 kHz - 200 kHz | 0.5 kHz - 200 kHz | 0.5 kHz - 200 kHz |
| Longueur câble de puissance | 10 m - 30 m | 10 m - 30 m | 10 m - 30 m | 10 m - 30 m | 10 m - 30 m | 10 m - 30 m | 10 m - 30 m | 10 m - 30 m |
| Données de raccordement réseau | ||||||||
| Tension de réseau | (±10%) 380 V - 480 V | (±10%) 380 V - 480 V | (±10%) 380 V - 480 V | (±10%) 380 V - 480 V | (±10%) 380 V - 480 V | (±10%) 380 V - 480 V | (±10%) 380 V - 480 V | (±10%) 400 V - 480 V |
| Fréquence du réseau | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz |
| Puissance réseau absorbée | 75 kVA | 93 kVA | 116 kVA | 139 kVA | 174 kVA | 209 kVA | 232 kVA | 278 kVA |
| Facteur de puissance | > 0.95 | > 0.95 | > 0.95 | > 0.95 | > 0.95 | > 0.95 | > 0.95 | > 0.95 |
| Interfaces de communication | ||||||||
| Analogique/numérique | Oui | Oui |
-
Oui |
Oui | Oui |
-
Oui |
Oui |
-
- Oui |
| RS 232/RS 485 | Oui |
-
Oui |
Oui |
-
Oui |
Oui | Oui |
-
- Oui |
Oui |
| PROFIBUS |
-
Oui |
Oui |
-
- Oui |
Oui |
-
Oui |
Oui | Oui |
-
- - Oui |
| Enceinte | ||||||||
| Poids | 510 kg | 570 kg | 570 kg | 580 kg | 630 kg | 630 kg | 630 kg | 700 kg |
| Protection IP | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 |
| Exigences de refroidissement | ||||||||
| Pression hydrostatique max. | 6 bar(s) | 6 bar(s) | 6 bar(s) | 6 bar(s) | 6 bar(s) | 6 bar(s) | 6 bar(s) | 6 bar(s) |
| Différence de pression max. | 2.2 bar(s) | 2.2 bar(s) | 2.2 bar(s) | 2.2 bar(s) | 2.2 bar(s) | 2.2 bar(s) | 2.5 bar(s) | 2.5 bar(s) |
| Débit min. | 14 l/min | 17 l/min | 17 l/min | 17 l/min | 20 l/min | 20 l/min | 27 l/min | 27 l/min |
| Température du liquide de refroidissement | 5 °C - 35 °C | 5 °C - 35 °C | 5 °C - 35 °C | 5 °C - 35 °C | 5 °C - 35 °C | 5 °C - 35 °C | 5 °C - 35 °C | 5 °C - 35 °C |
| Circuit extérieur | ||||||||
| Poids | 20 kg | 20 kg | 20 kg | 20 kg | 20 kg | 20 kg | 20 kg | 20 kg |
| Protection IP | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 |
| Général | ||||||||
| Rendement global | 91 % | 91 % | 91 % | 91 % | 91 % | 91 % | 91 % | 91 % |
| Certificats/standards | Déclaration de conformité CE | Déclaration de conformité CE | Déclaration de conformité CE | Déclaration de conformité CE | Déclaration de conformité CE | Déclaration de conformité CE | Déclaration de conformité CE | Déclaration de conformité CE |
| Conditions d'environnement | ||||||||
| Température extérieure | 5 °C - 40 °C | 5 °C - 40 °C | 5 °C - 40 °C | 5 °C - 40 °C | 5 °C - 40 °C | 5 °C - 40 °C | 5 °C - 40 °C | 5 °C - 40 °C |
Les caractéristiques techniques de toutes les variantes de produits en téléchargement.
La solution la plus rentable pour vos processus d'induction
Avec des rendements de plus de 90 %, les générateurs de la gamme TruHeat MF Série 7000 de deuxième génération offrent une rentabilité maximale pour des coûts d'exploitation très faibles. Le design compact, malgré une puissance élevée, permet une intégration dans n'importe quelle installation de production dans un minimum d'espace. La large plage de fréquence et de puissance offre une grande flexibilité d'application et une simplicité d'adaptation de la charge.
Sécurité des processus et disponibilité maximales, même dans des conditions difficiles
La construction modulaire, facilitant la maintenance et la réparation, garantit une disponibilité maximale du générateur, lequel reste fonctionnel même dans des conditions de production difficiles en raison du faible niveau de puissance frigorifique et de puissance de pompe exigé.
La régulation rapide et précise des grandeurs de sortie MF augmente la sécurité des processus et la productivité. Un processus en cours peut en outre être poursuivi même avec une puissance réduite.
Les multiples options disponibles vous permettent d'adapter le générateur MF à une application donnée.
Concept de refroidissement intelligent avec régulation automatique intégrée de la quantité d'eau de refroidissement.
Déshumidification active (uniquement en combinaison avec la régulation de la quantité d'eau de refroidissement).
En plus des interfaces PROFIBUS et AD comprises dans l'équipement standard, les générateurs TruHeat MF Série 7000 (G2) peuvent être complétés à l'aide des interfaces Profinet et EtherCAT.

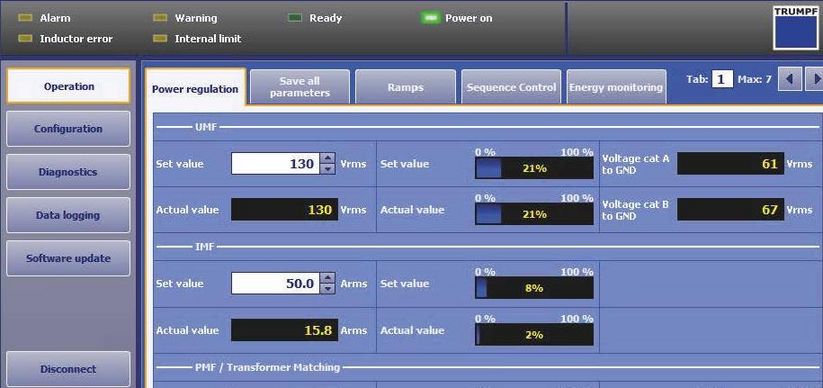

Logiciel de commande TruControl Power
Le logiciel sous Windows TruControl Power permet de commander, de configurer et de surveiller le générateur confortablement depuis un ordinateur fixe ou portable. Principales fonctions : saisie et sauvegarde de jeux de paramètres personnalisés, représentation graphique des paramètres de processus à l'aide de l'oscilloscope logiciel, possibilité de mémorisation de données pertinentes pour une analyse de panne rapide.
En choisissant parmi différents composants système, vous pouvez adapter le générateur MF de manière optimale à une application donnée.
La géométrie de l'inducteur est adaptée spécifiquement au processus de réchauffement considéré (inducteur annulaire, linéaire ou formé).
Les transformateurs coaxiaux permettent une adaptation optimale de la puissance entre le générateur et l'inducteur. Ils sont disponibles avec des rapports de démultiplication de 6:1, 9:1 et 12:1.
Les pyromètres permettent une mesure de la température sans contact sur des surfaces jusqu'à 2 000 °C. Le couplage d'un régulateur de programme permet d'obtenir des profils de température d'une grande précision.
Les groupes froid permettent d'évacuer de manière fiable la chaleur dégagée par le processus. Il existe plusieurs versions correspondant aux différentes plages de puissance.
Il peut y avoir des différences par rapport à cette gamme de produits et à ces indications dans certains pays. Sous réserve de modification de la technologie, de l’équipement, du prix et de l’offre d’accessoires. Veuillez contacter votre interlocuteur local, afin de savoir si le produit est disponible dans votre pays.
