Chanfreineuse

TruTool TKF 700

TruTool TKF 700

Des arêtes uniformes et exemptes d'oxydation sur les découpes intérieures et les courbes

Petit et maniable

La TruTool TKF 700 vous permet d'obtenir des longueurs de chanfrein jusqu'à 7 mm sur des tôles droites ainsi que sur des tubes. Un dispositif de blocage rapide vous permet de changer de console et de direction de coupe sans effort. La TruTool TKF 700 est le plus petit modèle de sa classe, et vous pouvez sans problème l'amener en position verticale, horizontale ou en position inférieure renversée, mais aussi l'utiliser de manière stationnaire dans une station de travail. La poignée ronde permet un travail confortable.

Poids léger

Avec ses 5,4 kg, la TruTool TKF 700 est le modèle le plus léger et le plus petit.

Le réglage adéquat

La hauteur de chanfrein et l'épaisseur de tôle se règlent simplement et sans outil.

Idéal pour les espaces limités

Vous pouvez orienter la direction de coupe de 90° vers la droite ou vers la gauche.

30°, 37,5° ou 45°

Vous pouvez choisir parmi trois consoles pour définir des angles de chanfrein individualisés.

Chanfreineuse : vidéo du domaine d'utilisation
TruTool TKF 700, dessin coté

Le bon choix

La TruTool TKF 700 dispose de deux couteaux différents, que vous pouvez utiliser en fonction de la résistance des tôles. Le couteau standard convient très bien pour l'usinage de l'aluminium et de l'acier de construction jusqu'à 400 N/mm². Le couteau haute résistance est optimal lorsque vous usinez des matériaux à haute résistance, de 600 N/mm² à 800 N/mm².

Pour les petites pièces

La TruTool TKF 700 convient pour l'usinage de pièces de petite taille. Pour ce type d'opération, utilisez la machine dans une station de travail.

Pour les bords droits et arrondis

Préparation des cordons de soudure sur les contours extérieurs et intérieurs. Avec des découpes intérieures à partir de 90 mm de diamètre et des bords curvilignes à partir d'un rayon de 40 mm.

Tubes

Préparation des cordons de soudure sur des tubes à partir d'un diamètre intérieur de 80 mm.

Les consommables suivants, ainsi que les accessoires correspondants, sont inclus dans la livraison

Pompe à graisse (remplie de « G1 »), 70 g
1 unité 1369906
Clé mâle coudée TORX T25
1 unité 0131549
Couteau standard (monté)
Monté
Clé mâle 6 pans DIN 911-5
1 unité 0067857
Clé mâle 6 pans DIN 911-4
1 unité 0067857
Porte-rouleau complet
1 unité 0130868
TRUMPF Box M3
1 unité 1770951

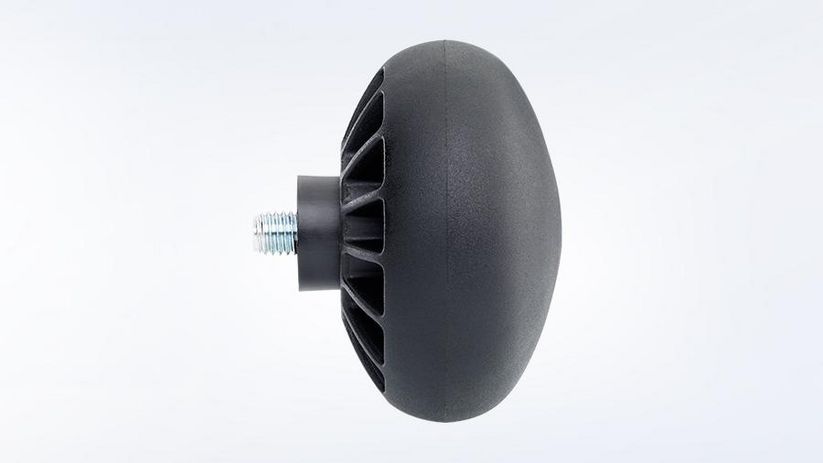

Poignée
1 unité 0131063

Vous trouverez ici les consommables et les accessoires adaptés à votre machine.

Contre-bouterolle 45°

Adaptée à la console 45°

1 unité  0977765
Kit

2 couteaux et 1 vis noyée

Kit  0132371
Kit haute résistance

2 couteaux à haute résistance et 1 vis noyée

Kit  0132740

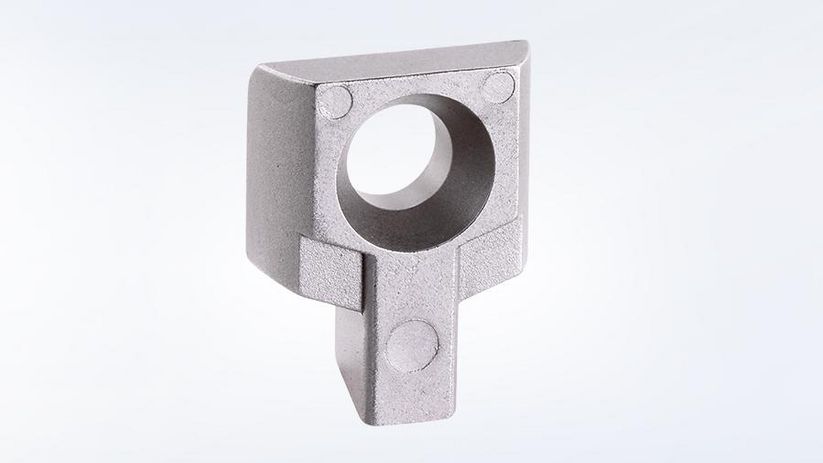

Couteau standard

Pour l'usinage de l'aluminium et de l'acier de construction jusqu'à 400 N/mm²

Jeu de 5  1264353
Couteau à haute résistance

Pour l'usinage de l'acier chromé de 600 - 800 N/mm²

Jeu de 5  1264400
Contre-bouterolle 37,5°

Adaptée à la console 37,5°

1 unité  0259379
Huile de poinçonnage et de grignotage pour aluminium

1000 ml  0125874
Huile de poinçonnage et de grignotage pour acier

500 ml  0103387
Contre-bouterolle 30°

Adaptable à la console 30°

1 unité  0134609
TRUMPF Box M3

1 unité  1770951
Station de travail

Idéal pour l'usinage de petites pièces en utilisation locale

1 unité  0977764
Console 37,5°

Avec un angle de chanfrein de 37,5°

1 unité  0977769
Console 30°

Avec un angle de chanfrein de 30°

1 unité  0977770
Console 45°

Avec un angle de chanfrein de 45°

1 unité  0977767
TruTool TKF 700 avec angle de chanfrein 30°
TruTool TKF 700 avec angle de chanfrein 37,5°
TruTool TKF 700 avec angle de chanfrein 45°
Longueurs de chanfrein maximales / Hauteur de chanfrein maximum
Longueur de chanfrein maximum acier 400 N/mm² 7 mm 7 mm 7 mm
Hauteur de chanfrein maximum acier 400 N/mm² 5 mm 5 mm 5 mm
Longueur de chanfrein maximum acier 600 N/mm² 5.7 mm 5.7 mm 5.7 mm
Hauteur de chanfrein maximum acier 600 N/mm² 4 mm 4 mm 4 mm
Longueur de chanfrein maximum acier 800 N/mm² 4 mm 4 mm 4 mm
Hauteur de chanfrein maximum acier 800 N/mm² 3 mm 3 mm 3 mm
Rayons
Plus petit rayon 40 mm 40 mm 40 mm
Général
Vitesse d'exécution (max.) 1.5 m/min 1.5 m/min 1.5 m/min
Puissance d'entrée nominale 1700 W 1700 W 1700 W
Epaisseur de tôle 1 mm - 20 mm 1 mm - 20 mm 1 mm - 20 mm
Dimensions
Longueur 342 mm 342 mm 342 mm
Hauteur 240 mm 240 mm 240 mm
Poids
Poids 5.3 kg 5.3 kg 5.3 kg

Il peut y avoir des différences par rapport à cette gamme de produits et à ces indications dans certains pays. Sous réserve de modification de la technologie, de l’équipement, du prix et de l’offre d’accessoires. Veuillez contacter votre interlocuteur local, afin de savoir si le produit est disponible dans votre pays.
