TruMark Série 6000 : précise, éprouvée et efficace
TruMark Série 6000 : précise, éprouvée et efficace
Laser de marquage

TruMark Série 6000

Précise, éprouvée et efficace

Pour un marquage rapide et précis

La gamme TruMark Série 6000 se compose de trois spécialistes laser différents, mais avec des points communs : une puissance élevée et une qualité de faisceau exceptionnelle. Ces lasers de marquage sont disponibles en différentes longueurs d'ondes – idéal pour usiner des matériaux très divers. Cela fait de ces lasers de véritables outils haute performance. Ils permettent de réaliser des marquages durables et résistants à l'abrasion sur des métaux, des plastiques et des céramiques. Avec leurs puissances d'impulsion crête élevées et leur grande stabilité d'impulsion à impulsion, les lasers de marquage de la gamme TruMark Série 6000 assurent des temps de pièce courts et une précision de marquage maximale. De plus, vous travaillez avec une stabilité de température extrême, et vous bénéficiez d'une défocalisation interne commandée par logiciel. Les lasers sont en outre faciles à intégrer et possèdent un câble d'alimentation avec fiche.

Il abat un travail énorme

Les puissances laser moyennes élevées et les fortes énergies par pulse vous permettent de travailler de manière encore plus productive.

La qualité est au rendez-vous

Des résultats de marquage excellents – sur du métal comme sur de la céramique ou un matériau fortement réfléchissant

L'intégration n'a jamais été aussi facile

Grâce au Plug & Produce, votre laser peut entrer en action encore plus rapidement.

Flexibilité

Les différentes longueurs d'onde et la puissance d'impulsion crête élevée permettent de couvrir une grande variété de matériaux.

Toujours disponible

Davantage de sécurité grâce à la séparation des composants optiques et électriques ainsi qu'aux Remote Services

Défocalisation interne

Permet un déplacement rapide de la position focale grâce à une expansion de faisceau variable.

Deux têtes pour marquer deux fois plus vite, TruMark Série 6000
Marquer deux fois plus vite

Grâce aux caractéristiques exceptionnelles de cette gamme, vous pouvez utiliser jusqu'à deux optiques scanners par tête laser. Cela vous permet, au choix, d'usiner deux fois plus vite ou de deux côtés à la fois. Les systèmes à double tête (Dual Head) sont la référence en matière de marquage ultrarapide. Vous avez en outre la possibilité de choisir si les deux scanners doivent marquer des contenus identiques ou différents.

De construction robuste, TruMark Série 6000
Technologie robuste

Même en fonctionnement continu et jusqu'à des températures ambiantes de 45 °C, le fonctionnement de votre laser de marquage affiche une constance parfaite. Vous êtes assuré de conserver sur le long terme des temps de pièce extrêmement courts, une grande précision de marquage et une qualité constante.

Marquage par revenu avec la gamme TruMark Série 6000

Marquage par revenu

La couleur de la surface de la pièce à usiner est modifiée par une émission de chaleur localisée. La couleur de revenu change en fonction de la matière et de l'énergie appliquée. La surface reste lisse à l'issue de l'usinage, empêchant tout dépôt d'impuretés.

Gravure à l'aide de la gamme TruMark Série 6000

Gravure

Lors de la gravure, le faisceau laser retire une partie de la matière de base, pratiquant ainsi une cavité. Celle-ci peut présenter des bords abrupts ou évasés.

Modification de la couleur des pièces à travailler à l'aide de la gamme TruMark Série 6000

Modification de couleur

Lorsque la matière et la longueur d'onde laser sont adaptées de manière optimale l'une à l'autre, la couleur des molécules du pigment est modifiée ou estompée de manière ciblée. La surface reste lisse à l'issue de l'opération. Outre les pièces métalliques, les lasers de marquage TRUMPF permettent également d'usiner des matières organiques, comme le bois ou le cuir.

Traitement des surfaces à l'aide de la gamme TruMark Série 6000

Usinage des surfaces

Le laser permet de nettoyer les surfaces, ou de les structurer de manière fonctionnelle. La rouille, l'huile ou les couches de phosphate peuvent ainsi être éliminées en préparation des processus suivants.

Structuration des surfaces à l'aide de la gamme TruMark Série 5000

Surfaces structurées

Le laser permet d'opérer une structuration fonctionnelle des surfaces. Si la surface est structurée avec des reliefs de très petite taille, il est possible d'obtenir des niveaux d'adhérence nettement plus élevés sans modification des propriétés du matériau. Lorsqu'une structuration à micro-picots est réalisée sur des composants imbriqués l'un dans l'autre, on obtient, à lubrification constante, une amélioration significative des propriétés de coulissement.

Enlèvement de matière au laser à l'aide de la gamme TruMark Série 6000

Enlèvement de matière

L'enlèvement de matière consiste à retirer partiellement une mince pellicule superficielle sur des plastiques multicouches appliqués sur la pièce de base, qui présentent une couleur fortement contrastante. Ce procédé est par exemple utilisé pour réaliser le design « jour/nuit », qui est notamment employé dans le secteur automobile.

Moussage des plastiques à l'aide des lasers TruMark Laser

Moussage

Lors du moussage, le laser réchauffe la matière plastique de manière à provoquer une brève fusion. Durant le refroidissement qui suit, de petites bulles de gaz sont incluses, sur lesquelles la lumière se reflète de manière diffuse. Ce type de marquage laser permet d'obtenir un rendu sublime.

- / -
TruMark 6020
TruMark 6130
TruMark 6350
Paramètres laser
Qualité du faisceau (M²) < 1.2 < 1.2 < 1.5
Longueur d'onde 1064 nm 1064 nm 355 nm
Fréquence de répétition des impulsions cw, 1 kHz - 120 kHz cw, 1 kHz - 120 kHz cw, 1 kHz - 120 kHz
Diamètre focal min. 28 μm avec une longueur focale de 100 mm 28 μm avec une longueur focale de 100 mm 21 μm avec une longueur focale de 100 mm
Commande installation focale interne max. ± 51.5 mm avec une longueur focale de 420 mm ± 51.5 mm avec une longueur focale de 420 mm ± 18 mm pour une distance focale de 330 mm
Taille champ d'inscription max. 290 mm x 290 mm avec une longueur focale de 420 mm 290 mm x 290 mm avec une longueur focale de 420 mm 215 mm x 215 mm pour une distance focale de 330 mm
Modèle
Dimensions tête laser (l x h x p) 200 mm x 301 mm x 670 mm 200 mm x 301 mm x 670 mm 200 mm x 341 mm x 670 mm
Dimensions unité d'alimentation (l x h x p) 445 mm x 645 mm x 785 mm 445 mm x 645 mm x 785 mm 445 mm x 645 mm x 785 mm
Implantation
Indice de protection IP54 IP54 IP54
Température ambiante 15 °C - 40/45 °C 15 °C - 40/45 °C 15 °C - 40/45 °C
PDF <1MB
Fiche technique

Les caractéristiques techniques de toutes les variantes de produits en téléchargement.

Les autres options disponibles pour le TruMark Série 6000 optimisent votre processus de production et contribuent à améliorer sa facilité d'utilisation.

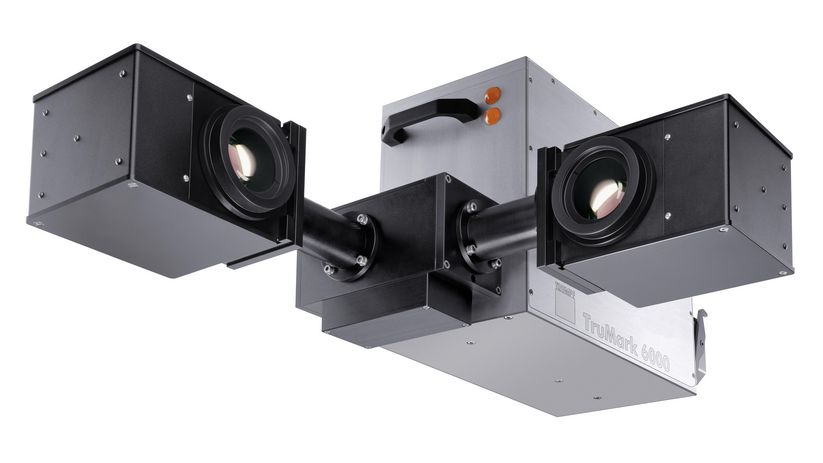

Système à double tête de la gamme TruMark Série 6000
Système à double tête

Le système à double tête « Asynchronous Beam Switch 90° » (ABX 90°) permet un marquage asynchrone à l'aide de deux unités de déviation du faisceau de grande précision. Avec cette option, les champs de marquage présentent un angle de 90° l'un par rapport à l'autre. Vous pouvez ainsi marquer les composants de différents côtés.

Laser pilote TruMark
Laser pilote

Le laser pilote permet de simuler les formes à graver dans une lumière visible rouge à l'aide d'une diode laser. Vous pouvez ainsi vous faire une impression du résultat de marquage, et positionner le composant encore plus facilement dans le champ de marquage.

Système d'assistance à la focalisation

Le système d'assistance à la focalisation vous fournit une aide visuelle pour le réglage manuel de la distance de travail correcte sur l'application considérée. Il peut être utilisé pour différentes optiques d'imagerie.

Optiques d'imagerie supplémentaires

Une multitude d'optiques d'imagerie de différentes distances focales sont disponibles pour toutes les longueurs d'onde de la gamme TruMark Série. Pour chaque application, vous choisissez la combinaison optimale de longueur d'onde et de taille du foyer.

Une multitude d'interfaces – pour une intégration facile

Les interfaces sont un facteur décisif de la facilité d'intégration d'un laser dans une machine ou une ligne de fabrication. Les lasers de la gamme TruMark Série 5000 peuvent être raccordés à un réseau Profibus/Profinet/EtherCAT et être commandés par ce biais. Il est également possible de connecter des appareils externes, et d'intégrer la technique d'automatisation client. L'extension d'interface IOE comprend 16 entrées et sorties numériques supplémentaires, et 8 entrées et sorties numériques haut débit pour le raccordement d'appareils externes et l'intégration à la technique d'automatisation.

Pack de commande

Le pack de commande comprend un écran et un clavier ainsi qu'une souris. Ces éléments sont optimisés pour les besoins spécifiques du marquage laser.

TruTops Mark

Le logiciel de marquage TruTops Mark rend le marquage à l'aide des lasers de marquage TruMark aussi simple que possible. Le programme TruTops Mark combine un logiciel de marquage, un éditeur de CAO, la gestion des paramètres laser et des interfaces, la programmation des processus avec QuickFlow et un outil de diagnostic. Une interface intuitive vous permet d'avoir la maîtrise de toutes les fonctions. L'éditeur de CAO permet de dessiner et d'agencer simplement des objets graphiques. La base de données de paramètres laser vous permet de travailler à tout moment avec des paramètres optimisés. La programmation de processus QuickFlow vous offre des programmes à « glisser-déposer », qui commandent l'ensemble du cycle de marquage, du début à la fin. L'outil de diagnostic permet de visualiser et d'analyser les valeurs de mesure fournies par les capteurs.

En fonction de la dimension de vos pièces à travailler et de la complexité de votre application, vous trouverez la version qui convient dans notre portefeuille de stations de travail. Celui-ci va des petites stations de marquage compactes aux installations permettant d'usiner des composants particulièrement grands. Vous pourrez également utiliser différentes possibilités d'automatisation.

En fonction du pays, des divergences peuvent survenir au niveau de la gamme de produits et de ces indications. Sous réserve de modifications dans la technique, l’équipement, le prix et l’offre d’accessoires. Veuillez contacter votre interlocuteur sur place, afin de savoir si le produit est disponible dans votre pays.
