Travail ergonomique - L'ergonomie est un aspect particulièrement important de la TruBend Série 7000. Cette plieuse est en effet la première à avoir obtenu un certificat d'ergonomie.
Machine haute vitesse ergonomique
La TruBend série 7000 est un exemple de collaboration parfaite entre l'Homme et la machine. Cette machine très rapide et ergonomique, qui s'intègre dans n'importe quel atelier grâce à son faible encombrement, permet de plier des pièces de petite et moyenne tailles dans des conditions de travail parfaites. En plus d'une ergonomie et d'une facilité d'utilisation élevées, vous bénéficiez grâce à l'entraînement direct et à notre système de mesure d'angle automatique d'un débit important avec un très bon niveau de qualité. La machine peut être commandée en position assise ou debout, ce qui rend son utilisation agréable pour l'opérateur, et le système BendGuard Automatic assure un processus d’équipement extrêmement rapide et sûr.
Un débit élevé avec une qualité parfaite
Notre machine à grande vitesse vous permet de plier des pièces de petite et moyenne tailles avec un faible encombrement, de manière ergonomique et très productive.
Sûre et rapide
Travaillez de manière à la fois rapide et sûre : grâce à une commande CNC, BendGuard Automatic se déplace automatiquement à la hauteur des outils montés.
Un miracle de compacité et de sophistication
Grâce à sa faible surface d’implantation, la TruBend Série 7000 compacte trouve sa place dans n'importe quel atelier et peut même être transportée par chariot élévateur.
Confort d'utilisation
L'opérateur travaille de manière ergonomique grâce à une aide aux postures debout et assise, et il peut régler la table-support de manière individuelle.
Les angles de pliage sont exacts dès la première pièce.
La TruBend Série 7000 plie les pièces jusqu'à une longueur de 150 mm avec le niveau de qualité habituel. La force de compression supérieure de la TruBend 7050 lui permet de plier des pièces de tôle de plus forte épaisseur.
La TruBend Série 7000 plie même des pièces de très petite taille.
Les plis précis, de petite dimension, ne posent aucun problème à la TruBend Série 7000
La TruBend Série 7000 permet de réaliser même des plis à bords courts.
Avec la TruBend Série 7000, usinez de petits composants de manière rapide et très productive.
|
TruBend 7036
|
TruBend 7050
|
|
|---|---|---|
| Force de compression | 360 kN | 500 kN |
| Longueur de pliage | 1020 mm | 1530 mm |
| Passage libre entre montants | 932 mm | 1305 mm |
| Hauteur d'encombrement utile | 295 mm | 385 mm |
| Profondeur de col de cygne | 150 mm | 250 mm |
| Type de commande | TASC 6000 | |
| Interface utilisateur | Commande tactile | Touchpoint TruBend |
| Vitesse d'exécution max. | 25 mm/s | |
| Vitesse rapide | 220 mm/s | |
| Dimensions | ||
| Longueur | 1805 mm | |
| Largeur | 1330 mm | |
| Hauteur | 2380 mm | |
| Cotes, poids | ||
| Longueur | 2420 mm | |
| Largeur | 1805 mm | |
| Hauteur | 2580 mm |
PDF <1MB
Fiche technique
Les caractéristiques techniques de toutes les variantes de produits en téléchargement.
De nombreuses fonctions rendent le travail à l'aide de la TruBend Série 7000 encore plus sûr, plus simple, plus ergonomique et plus productif.
Ergonomie
Ergonomie systématique
Si l'opérateur va bien, le pliage se déroule bien : la TruBend Série 7000 est la première plieuse à avoir reçu un certificat d'ergonomie. L'opérateur travaille dans de bonnes conditions de confort grâce au dispositif d'aide aux postures debout et assise, et règle la table-support à sa convenance. L'aide aux postures debout et assise ainsi que la commande pivotante préservent la colonne vertébrale. Un éclairage à LED garantit une visibilité maximale dans l'espace de travail.
Repose-pied
L'opérateur déclenche le coulisseau de la TruBend série 7000 au moyen d'une pédale. Pour offrir une accessibilité optimale, cette dernière se trouve sur un repose-pied pivotant et réglable en hauteur.
Eclairage de l'espace de travail avant
La technologie à LED éclaire la zone de processus sans émettre de chaleur sur l'opérateur.

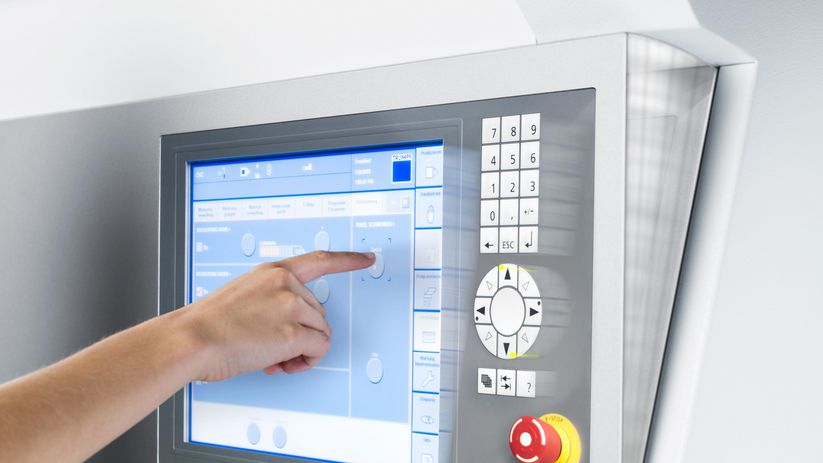

Commande pivotante
La commande peut être réglée sur l'inclinaison optimale pour la commande debout et assise. Les reflets et les réflexions sont ainsi évités.
Siège assis-debout
L'opérateur a toujours un environnement de travail équilibré du point de vue ergonomique, qu'il soit assis ou debout.
Table d'appui confortable
Encore davantage de confort : suivant la taille des outils inférieurs et la géométrie de l'élément de pliage, l'opérateur adapte les surfaces d'appui des bras de son maintien de siège.
Deux tablettes à documents
La tablette à documents est destinée à la conservation des schémas et des dossiers de fabrication.
Consoles de dépose
Grâce à la console de dépose ergonomique, vous avez toujours accès aux outils, platines ou objets personnels.
Précision et productivité

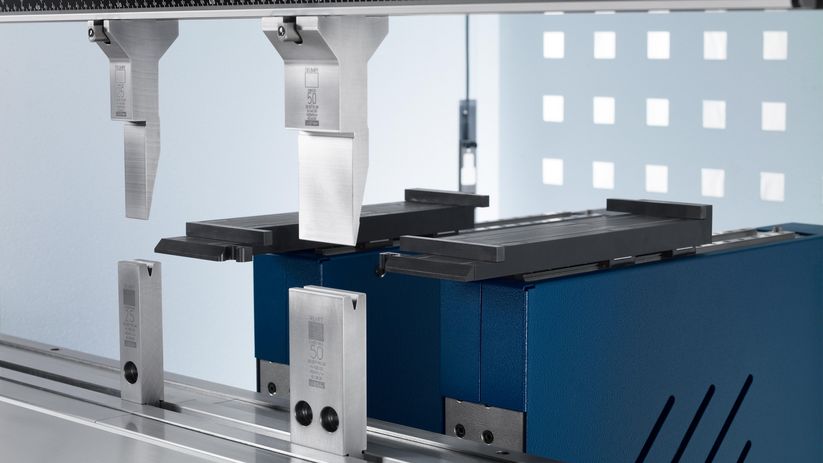

Butée arrière
La butée arrière 6 axes assure un positionnement exact de vos composants.
ACB Wireless – un procédé tactile
Le système convivial ACB Wireless mesure et corrige l'angle au moyen de deux disques palpeurs intégrés dans l'outil supérieur. Durant le pliage, ces disques palpeurs touchent la face intérieure des pièces pliées. Au cours de ce processus, ils mesurent électroniquement à l'aide de capteurs l'angle exact de la pièce et font en sorte qu'il soit parfait. La communication entre la commande et le système de mesure d'angle s'effectue sans fil.
BendGuard et BendGuard Automatic
Le dispositif de sécurité BendGuard surveille la zone située en dessous de l'outil supérieur via un champ lumineux. Grâce à BendGuard Automatic, le réglage manuel du dispositif de sécurité appartient désormais au passé. Avec la commande CNC, BendGuard se déplace de lui-même à la hauteur des outils montés. Vous vous épargnez les manipulations habituelles ainsi que de précieux temps d'équipement, et vous travaillez en toute sécurité et sans erreur.
Commande Touchpoint
Touchpoint TruBend est l'interface simple qui permet de commander votre plieuse. La navigation suit une logique intuitive. Les affichages sont réduits à l'essentiel, des vues 3D réalistes avec contrôle anticollision facilitent l'usinage. A chaque application correspond ainsi une solution adéquate – des composants simples jusqu'aux plus complexes. L'utilisation de la machine est en outre facilitée par l'aide intégrée, qui est accessible à l'aide d'une commande à deux doigts et de gestes simples comme le balayage.
Un miracle de compacité et de sophistication
Petite et compacte : avec sa surface d’implantation réduite, la TruBend Série 7000 s'intègre dans n'importe quel atelier et peut être transporté à l'aide d'un chariot élévateur. Cette machine est très utile pour plier des pièces petites à très petites : grâce à la géométrie du doigt de butée, vous positionnez même des pièces au bord de pli très court simplement et sans collision.
Lecteur de code 2D
Sélection automatique du bon programme : le lecteur de code 2D vous permet d'accéder en un tournemain au programme de pliage qui convient. Le lecteur, connecté à la machine, lit le code-barres ou le code Data Matrix sur le papier et charge le programme automatiquement. Vous vous épargnez ainsi du travail de saisie et de recherche.
Serrage d'outil automatique
Les outils sont serrés par simple appui sur un bouton.
TruTops Boost
Programmez vos plieuses manière intelligente avec TruTops Boost, la solution tout-en-un pour la conception 3D. De nombreux automatismes rendent superflus vos procédures de routine chronophages. Vous profitez en outre des vastes réglementations avec la totalité du savoir-faire technique accumulé de TRUMPF.
TecZone Bend
TecZone Bend est l'outil de programmation des plieuses le plus rapide et le plus simple, et apporte une assistance énorme à tous les opérateurs. Il vous permet de programmer, à votre convenance, sur la machine ou hors ligne, dans un bureau, et d'aller et venir sans accroc entre les deux univers. A partir des données 2D et 3D, le logiciel TRUMPF crée automatiquement des propositions de programme, avec le programme CN inclus. Il calcule vos programmes de pliage en quelques secondes – y compris le contrôle anticollision en temps réel, la définition des sous-groupes, la gestion des plans de montage et bien d'autres choses encore. La priorisation des outils réduit la charge de travail et augmente le temps d'utilisation productif de votre machine.
Logiciel
La large gamme logicielle TruTops vous assiste sur l'ensemble du processus de fabrication. Commandez votre processus d'exploitation de manière simple et ciblée, de la gestion depuis les commandes client et les processus d'achat jusqu'à la livraison de la pièce usinée. Grâce au couplage direct avec la commande machine, vous ne perdez jamais de vue le statut de vos commandes.
Outils standard
Vous pouvez effectuer votre sélection parmi plus de 150 types d'outils supérieurs et inférieurs. Vous pouvez ainsi commander les outils en lots ou individuellement.
Outils de construction légère
Jusqu'à une longueur de 300 mm, les outils en construction allégée, d'un poids inférieur de plus de 30 %, disposent de série du Safety-Click. Cela réduit la durée de préparation ainsi que la contrainte de l'opérateur.
Outils ZN
Lors de l'usinage de tôles galvanisées, des dépôts de zinc peuvent survenir sur la matrice après quelques pliages et produire ainsi des soudures à froid. Des traces dans le composant et une imprécision en sont la conséquence. Cela peut être évité au moyen des outils de pliage LASERdur ZN revêtus, de TRUMPF. Ceux-ci combinent une haute dureté de surface avec d'excellentes caractéristiques de glissement, sont résistants à la corrosion et ne requièrent aucun travail de nettoyage.
Outil spécial
En fonction de vos exigences, TRUMPF développe votre solution d'outil totalement sur mesure. Pour assurer la qualité de vos pièces, nous testons les outils au préalable avec votre matériau spécial et générons les premiers modèles de pièces.
