TruTool TKA 500, dessin coté
Préparation des arêtes en une opération
La TruTool TKA 500 vous permet de réaliser des arêtes visibles propres sur des composants, de casser des arêtes vives ou de pratiquer une arête rayonnée. Tout ceci avec des angles différents et en une seule opération. Avec la plaque-support en option, même les travaux dans les espaces les plus limités ne posent aucun problème. Vous pouvez régler rapidement la hauteur de chanfrein et réaliser des longueurs de chanfrein jusqu'à 5 mm sur de l'acier de construction de 400 N/mm². Grâce à la poignée de maintien et de guidage et aux cotes d'encombrement idéales, la machine est d'un maniement très simple.
En un tournemain
Réglez la hauteur de chanfrein rapidement et sans outil grâce à une graduation.
Pour un travail agréable
Le fonctionnement de la TruTool TKA 500 est rapide, peu bruyant et produit peu de vibrations.
Parfait, quel que soit l'angle
Des porte-plaquettes de 15° à 60° par pas de 5° sont disponibles en option.
Station de travail pour petites pièces
Convient pour l'usinage de petites pièces de 50 mm x 50 mm au minimum et 300 mm x 300 mm au maximum.
Support en T
Pour les arrondis de 2, 3 ou 4 mm de rayon. Pour l'ébavurage et la préparation des cordons de soudure.
Pour les pièces de tôle droites et curvilignes
Pour les arrondis de 2, 3 ou 4 mm de rayon. Pour l'ébavurage et la préparation des cordons de soudure.
Les consommables suivants, ainsi que les accessoires correspondants, sont inclus dans la livraison.
3 plaquettes réversibles CR (monté)
Monté
Porte-plaquettes 45° avec galet d'entraînement (monté)
Monté
Clé à ergots
1 unité 0353531
Tournevis Torx TX15 x 60
1 unité 0353793
Clé à fourche simple
1 unité 0068012
Clé à douille
1 unité 1241272
Lunettes de protection
1 unité 0944950
TRUMPF Box M3
1 unité 1770951
Vous trouverez ici les consommables et les accessoires adaptés à votre machine.

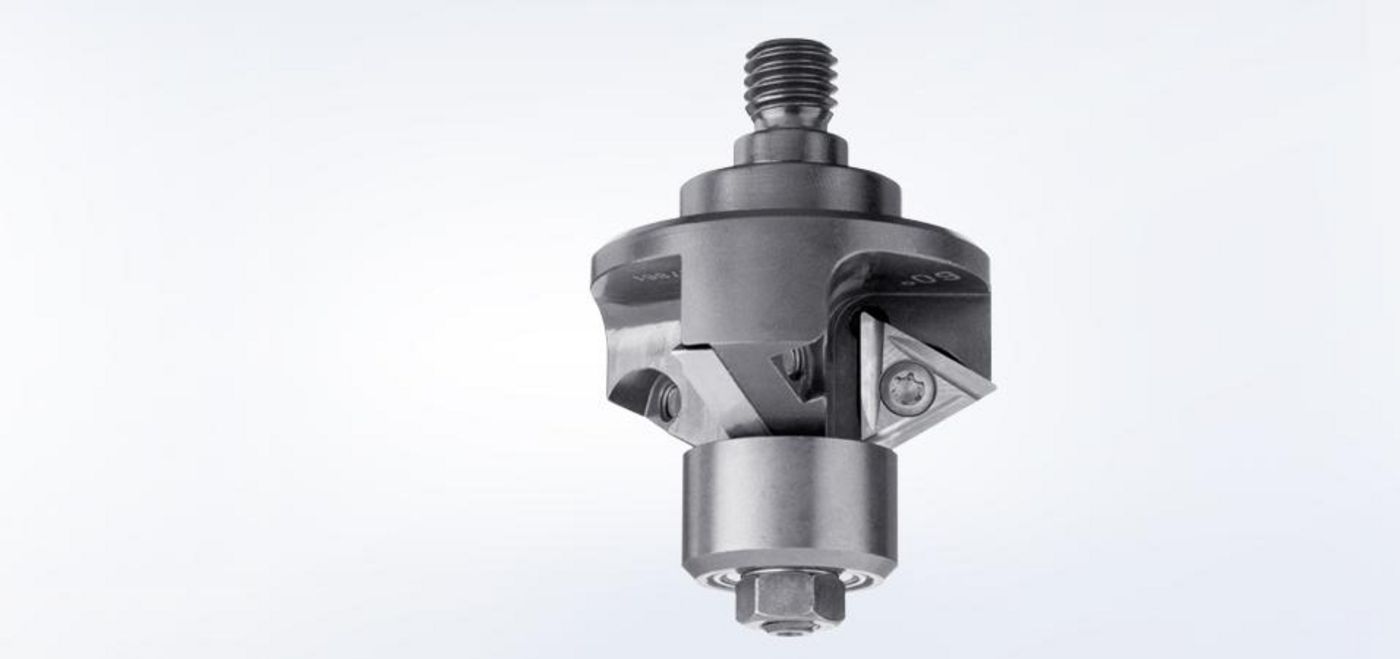

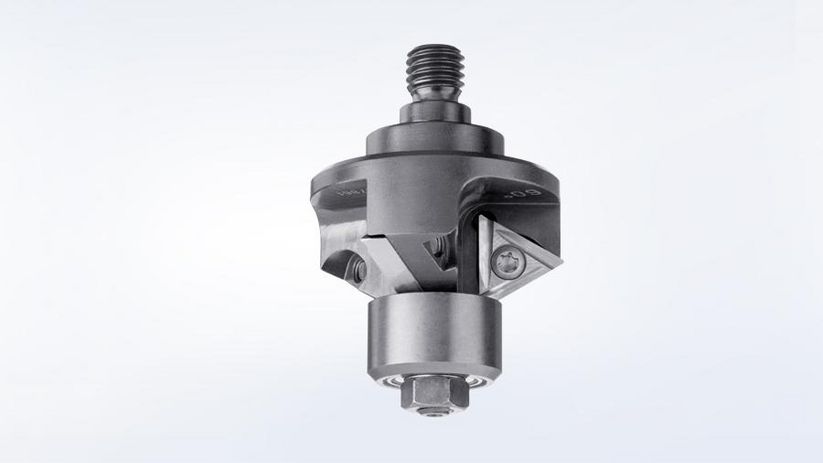

Porte-plaquettes 45°
Avec galet d'entraînement Ø 22 mm pour 3 plaquettes réversibles. Convient pour un chanfrein à 45°.
Kit une pièce
1227954
Porte-plaquettes 30°
Avec galet d'entraînement Ø 29,6 mm pour 3 plaquettes réversibles. Convient pour un chanfrein à 30°.
Kit une pièce
1237683
Porte-plaquettes 60°
Avec galet d'entraînement Ø 22 mm pour 3 plaquettes réversibles. Convient pour un chanfrein à 60°.
Kit une pièce
1257861

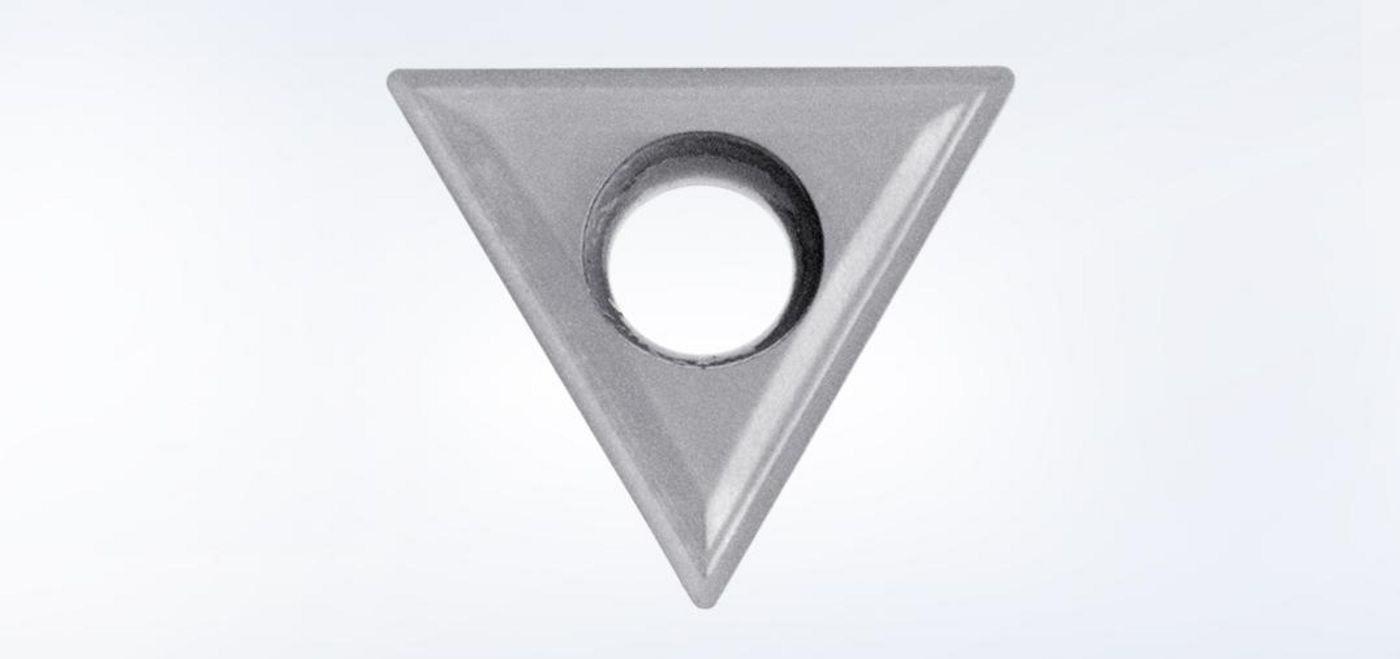

Plaquettes réversibles ST
Utilisable pour l'usinage de l'acier jusqu'à 400 N/mm². Convient pour l'usinage de chanfreins de 0°, 15° - 60° (par pas de 5).
Jeu de 3
1241780
Jeu de 10
1232627

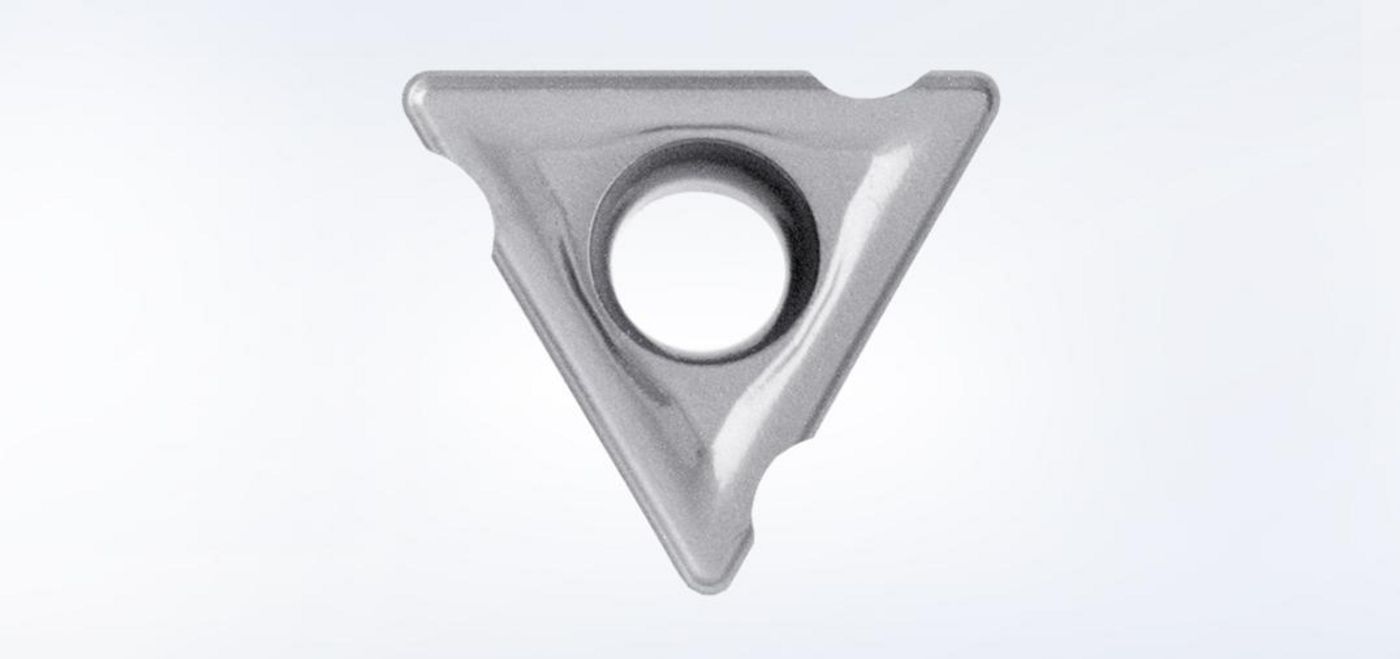

Plaquettes réversibles ST, rayon 2
Utilisable pour l'usinage de l'acier jusqu'à 400 N/mm² et de l'aluminium jusqu'à 250 N/mm². Convient pour un rayon de 2 mm.
Jeu de 3
1693743
Jeu de 10
1232676

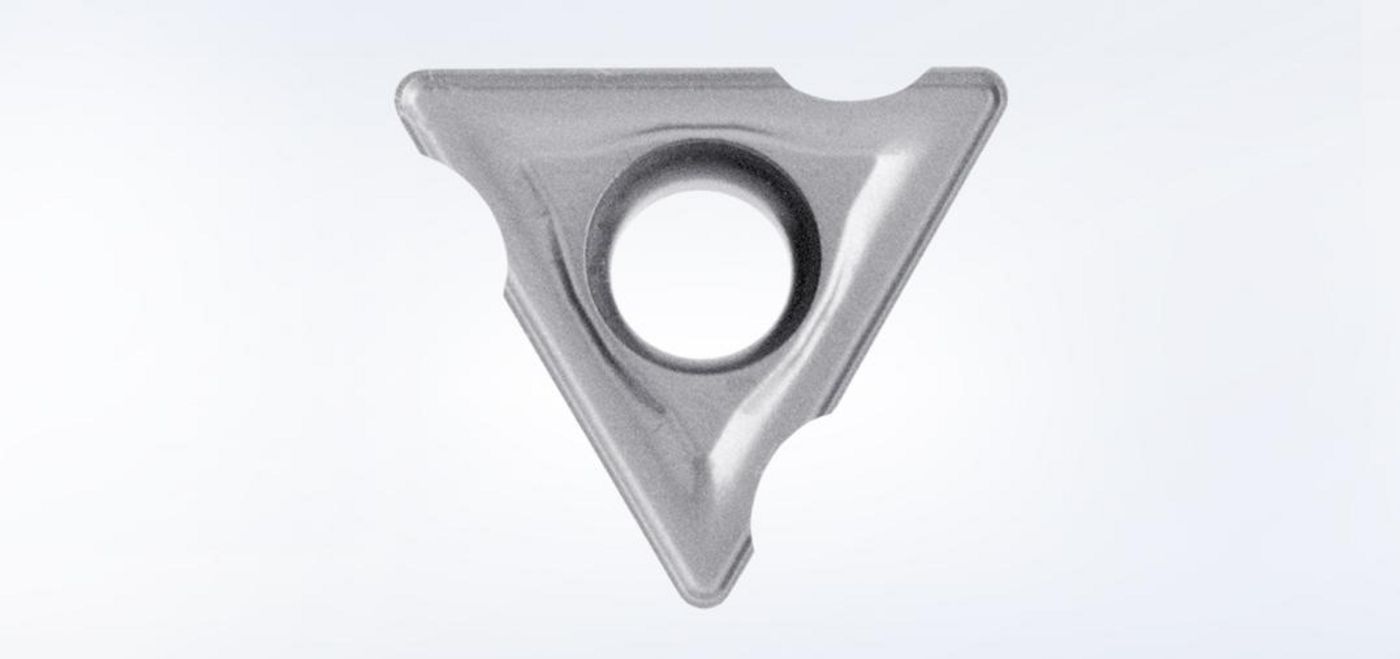

Plaquettes réversibles ST, rayon 3
Utilisable pour l'usinage de l'acier jusqu'à 400 N/mm² et de l'aluminium jusqu'à 250 N/mm².
Jeu de 3
1693742
Jeu de 10
1232671

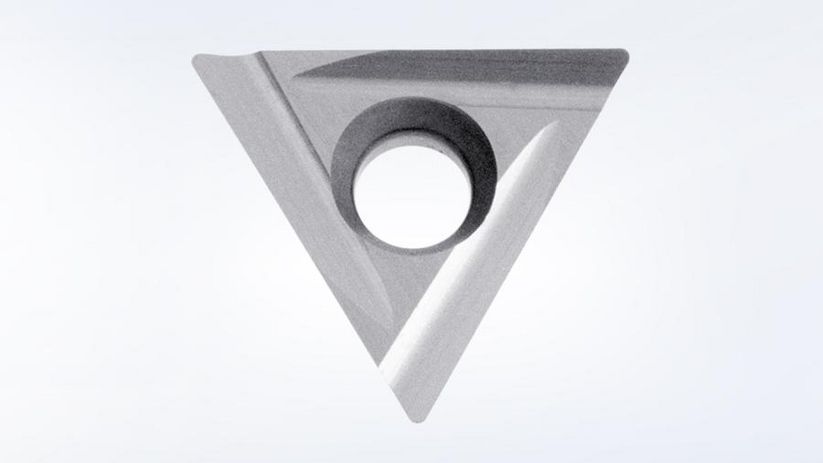

Plaquettes réversibles CR
Utilisable pour l'usinage de l'acier chromé jusqu'à 800 N/mm². Convient pour l'usinage de chanfreins de 0°, 15° - 60° (par pas de 5).
Jeu de 3
1241851
Jeu de 10
1232628
Plaquettes réversibles CR, rayon 2
Utilisable pour l'usinage de l'acier au chrome jusqu'à 800 N/mm². Convient pour un rayon de 2 mm.
Jeu de 3
1693744
Jeu de 10
1232691

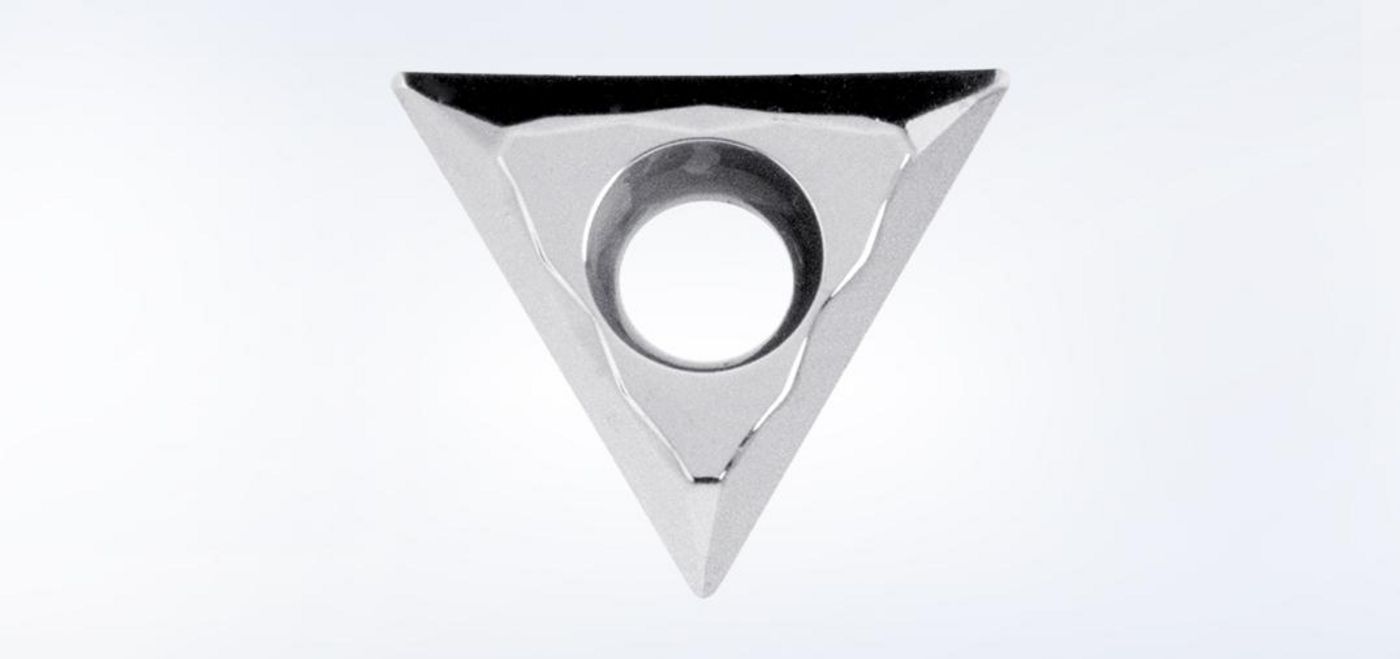

Plaquettes réversibles aluminium
Utilisable pour l'usinage de l'aluminium jusqu'à 250 N/mm². Convient pour l'usinage de chanfreins de 0°, 15° - 60° (par pas de 5).
Jeu de 3
1241852
Jeu de 10
1232629

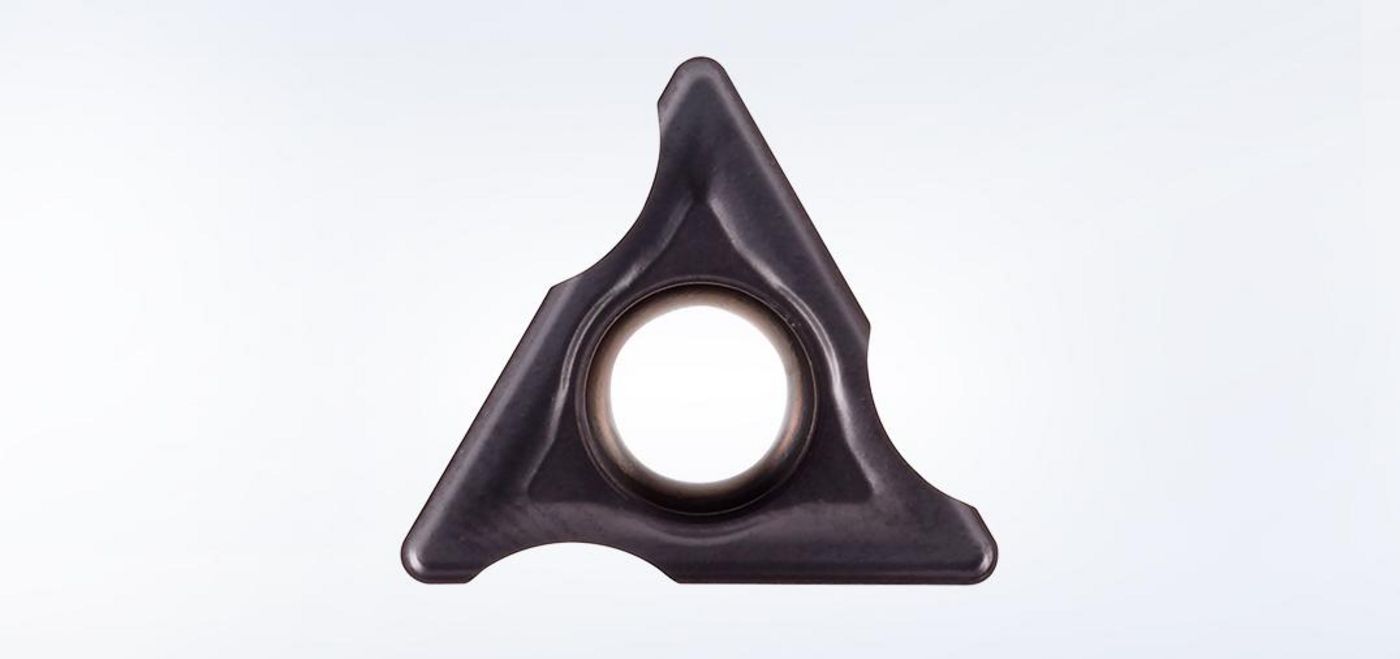

Plaquettes réversibles ST R PLUS
Utilisable pour l'usinage de l'acier jusqu'à 400 N/mm². Convient pour l'usinage de soudures en angle courbes R2 PLUS et R4 PLUS.
Jeu de 3
1266783
Jeu de 10
1266784
Plaquettes réversibles ST, rayon 4
Utilisable pour l'usinage de l'acier jusqu'à 400 N/mm² et de l'aluminium jusqu'à 250 N/mm². Convient pour l'usinage de rayons de 4 mm.
Jeu de 3
1693629
Jeu de 10
1630310

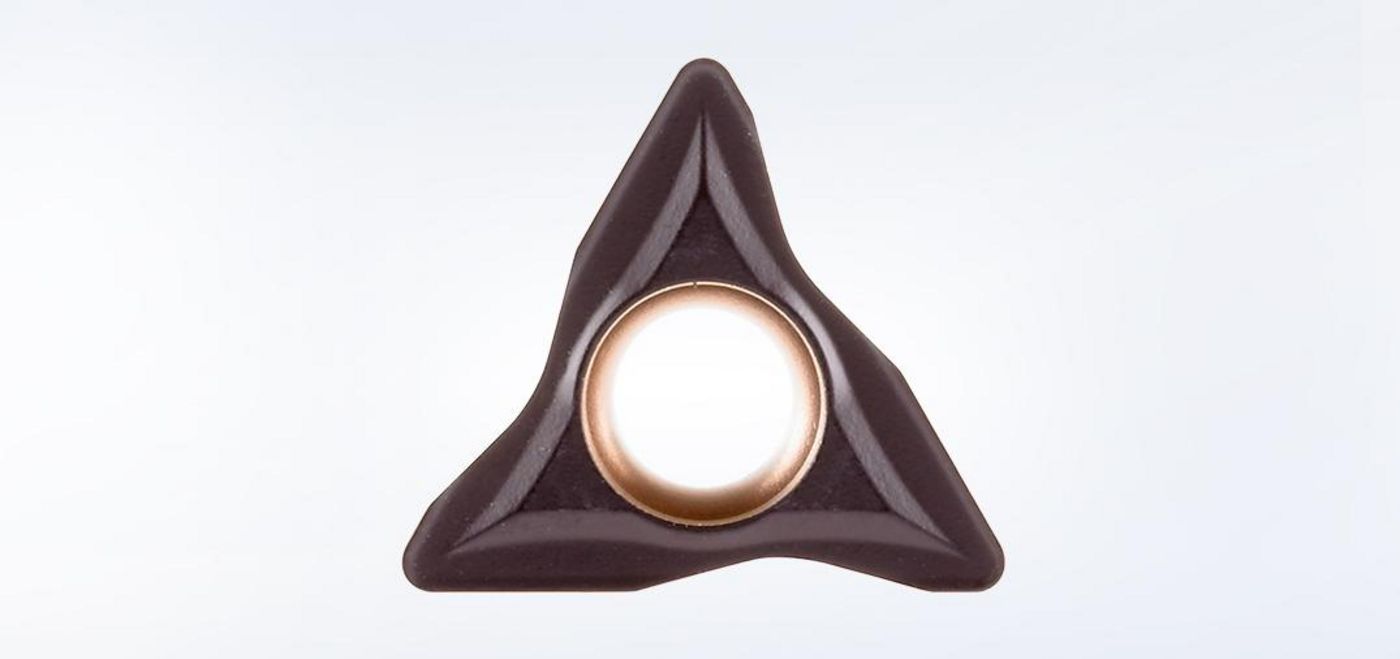

Plaquettes réversibles avec revêtement, rayon 3
Utilisable pour l'usinage d'applications plasma et de l'acier jusqu'à 400 N/mm². Convient pour l'usinage de rayon 3 mm plasma.
Jeu de 2
1320642
Porte-plaquettes R
Avec galet d'entraînement de Ø 20 mm pour 3 plaquettes réversibles. Convient pour des rayons de 2, 3 et 4 mm.
Kit une pièce
1663473
Porte-plaquettes R2 PLUS
Avec galet d'entraînement pour soudure en angle courbe de 2 mm, épaisseur de tôle d'environ 1,5 mm à 2,5 mm
Kit une pièce
1265985
Porte-plaquettes R4 PLUS
Avec galet d'entraînement pour soudure en angle courbe de 4 mm, épaisseur de tôle d'environ 2,5 mm à 5 mm
Kit une pièce
1264547
Porte-plaquettes 15°
Avec galet d'entraînement Ø 29,6 x 11,6 mm pour 3 plaquettes réversibles. Convient pour un chanfrein à 15°.
Kit une pièce
1412639
Porte-plaquettes 20°
Avec galet d'entraînement Ø 29,6 x 11,6 mm pour 3 plaquettes réversibles. Convient pour un chanfrein à 20°.
Kit une pièce
1619933
Porte-plaquettes 25°
Avec galet d'entraînement Ø 29,6 x 11,6 mm pour 3 plaquettes réversibles. Convient pour un chanfrein à 55°.
Kit une pièce
1419177
Porte-plaquettes 35°
Avec galet d'entraînement Ø 29,6 x 12,3 mm pour 3 plaquettes réversibles. Convient pour un chanfrein à 35°.
Kit une pièce
1256570
Porte-plaquettes 40°
Avec galet d'entraînement Ø 29,6 x 12,3 mm pour 3 plaquettes réversibles. Convient pour un chanfrein à 40°.
Kit une pièce
1620265
Porte-plaquettes 50°
Avec galet d'entraînement Ø 22 x 12,5 mm pour 3 plaquettes réversibles. Convient pour un chanfrein à 50°.
Kit une pièce
1429605
Porte-plaquettes 55°
Avec galet d'entraînement Ø 22 x 12,5 mm pour 3 plaquettes réversibles. Convient pour un chanfrein à 55°.
Kit une pièce
1251684
Porte-plaquettes R double
Avec galet d'entraînement pour application plasma. Convient pour un rayon de 3 mm plasma.
Kit une pièce
1484142
Galet d'entraînement R2 PLUS
Galet d'entraînement pour porte-plaquettes de soudure en angle courbe R2 PLUS
1 unité
1294750
Galet d'entraînement R4 PLUS
Galet d'entraînement spécial pour porte-plaquettes de soudure en angle courbe R4 PLUS
1 unité
1294749
Galet d'entraînement pour tôle mince
Galet d'entraînement Ø 22 x 14,5 mm pour tôle mince de min. 0,7 mm. Convient pour les chanfreins entre 45° et 60°.
1 unité
1237451
Plaque-support
Utilisable dans un espace réduit. Pour tous les porte-plaquettes.
1 unité
1315258
Bord frontal d'outil
1 unité
1645165
Films protecteurs
Pour un usinage sans rayures
Jeu de 5
1234851
Bac à copeaux
Pour l'usinage des arêtes droites
1 unité
1236997
Huile de poinçonnage et de grignotage pour acier
Bouteille de 500 ml
103387
Huile de poinçonnage et de grignotage pour aluminium
Bouteille de 1 000 ml
125874
Entretoise de tôle de protection
1 unité
1265501
Entretoise
Pour l'ébavurage
1 unité
1236998

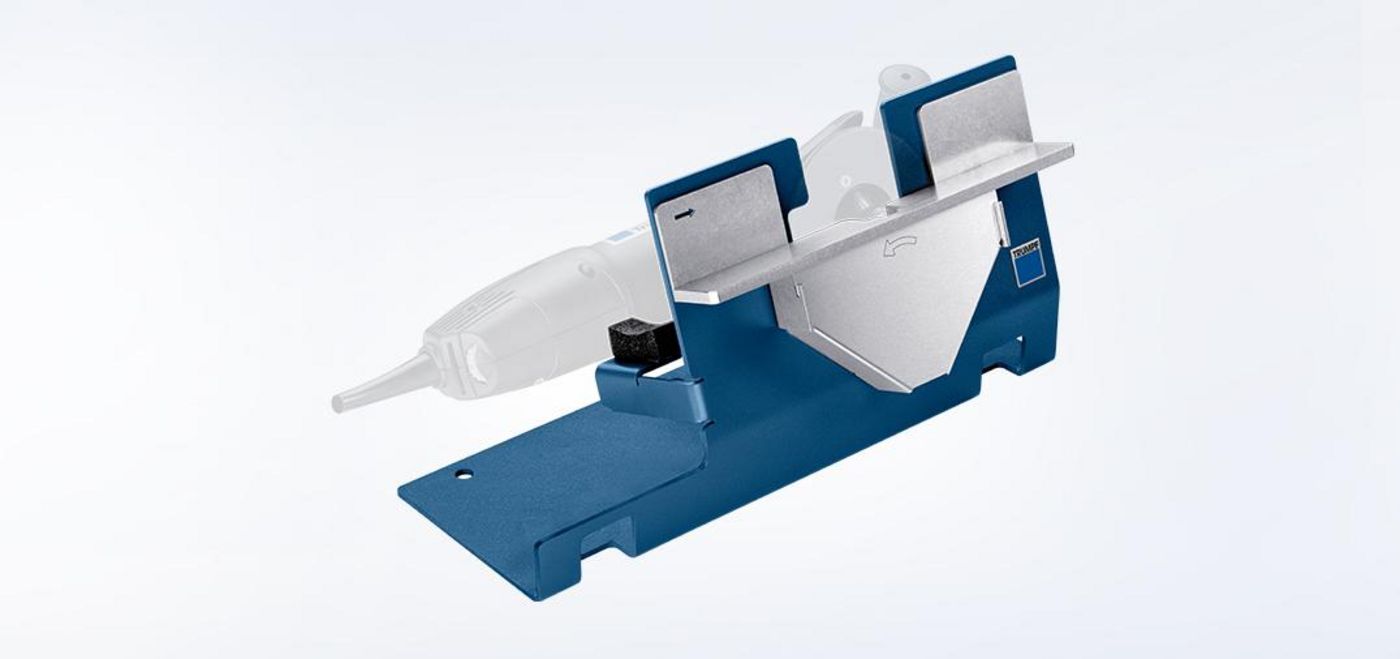

Station de travail
Idéal pour l'usinage de petites pièces en utilisation locale
1 unité
1404742
Graisse G3
100 g
353969
TRUMPF Box M3
1 unité
1770951
TruTool TKA 500 sans outil
|
TruTool TKA 500 avec outil 45°
| |
|---|---|---|
| Longueurs de chanfrein maximales | ||
| Longueur de chanfrein maximum acier 400 N/mm² | 7 mm | 7 mm |
| Longueur de chanfrein maximum acier 600 N/mm² | 3,7 mm | 3,7 mm |
| Longueur de chanfrein maximum acier 800 N/mm² | 2,3 mm | 2,3 mm |
| Longueur de chanfrein aluminium max. 250 N/mm² | 10 mm | 10 mm |
| Hauteur de chanfrein maximum | ||
| Hauteur de chanfrein maximum acier 400 N/mm² | 4,9 mm | 4,9 mm |
| Hauteur de chanfrein maximum acier 600 N/mm² | 2,5 mm | 2,5 mm |
| Hauteur de chanfrein maximum acier 800 N/mm² | 1,6 mm | 1,6 mm |
| Hauteur de chanfrein maximum aluminium 250 N/mm² | 6,4 mm | 6,4 mm |
| Rayons | ||
| Plus petit rayon intérieur | 18 mm | 18 mm |
| Général | ||
| Epaisseur tôle minimale | 0,7 mm | 0,7 mm |
| Vitesse de travail | 3 m/min - 4 m/min | 3 m/min - 4 m/min |
| Puissance d'entrée nominale | 1400 W | 1400 W |
| Vitesse en marche à vide | 8390 tr/min | 8390 tr/min |
| Poids | ||
| Poids sans câble | 3,5 kg | 3,5 kg |
PDF <1MB
Fiche technique
Les caractéristiques techniques de toutes les variantes de produits en téléchargement.
Il peut y avoir des différences par rapport à cette gamme de produits et à ces indications dans certains pays. Sous réserve de modification de la technologie, de l’équipement, du prix et de l’offre d’accessoires. Veuillez contacter votre interlocuteur local, afin de savoir si le produit est disponible dans votre pays.
