TruFiber 2000 – image produit
TruFiber 2000 – image produit
Laser à fibre

TruFiber

Laser à fibre à mode unique

Laser à fibre à mode unique

Le laser à fibre à mode unique TruFiber de TRUMPF offre une qualité de faisceau maximale. Celle-ci autorise des processus de soudage et de découpe ultradynamiques. Le laser permet toutefois dans le même temps de réduire la zone affectée thermiquement et de créer des structures en filigrane. Pour le soudage, il exprime pleinement ses atouts en combinaison avec l'oscillation de faisceau. Il produit des résultats d'une qualité optimale tout en offrant une profondeur de soudage élevée et une largeur de soudure variable. Les champs d'utilisation du TruFiber se situent par exemple dans les domaines de l'électromobilité, de l'électrotechnique et de l'électronique, ainsi que de la mécanique de précision et de la technique médicale.

Une solution complète par un même fournisseur

Chez TRUMPF, le laser, la commande, le guidage du faisceau, l'optique d'usinage et le système de capteurs sont parfaitement harmonisés les uns en fonction des autres et se combinent à la perfection.

Des résultats de processus d'une constance totale

Le concept particulièrement robuste du TruFiber lui permet de résister aux perturbations et aux sollicitations extérieures.

Soudage laser avec oscillation

L'oscillation du faisceau laser offre des avantages en matière de géométrie et de qualité de soudage

Intelligence embarquée

Le TruFiber offre un haut niveau d'intégration ainsi que la commande intelligente TruControl.

Sécurité laser maximale

Les constructeurs de machines et d'installations sont responsables de la sécurité d'utilisation des systèmes laser. Le TruFiber convainc par son très haut niveau de sécurité.

Optimisé pour l'Industrie 4.0

Analysez et commandez vos processus de fabrication

TruFiber 2000 avec optique PFO
Solution tout en un

Vous cherchez l'optique de scanner qui convient pour une commande à distance ? Vous souhaitez configurer votre processus laser en fonction de caractéristiques à détecter sur votre composant ? Vous voulez être certain que la puissance laser sera encore stable au bout du dix-millième composant ? Vous ne voulez pas acheter de refroidisseur supplémentaire pour les câbles de lumière laser et les optiques ? Vous souhaitez exploiter votre processus laser à l'aide d'une commande robotisée ? Pour tous ces cas de figure et bien d'autres, le TruFiber et ses périphériques offrent une solution complète.

Versions du TruFiber – 19 pouces, autonome, à roulettes
Quel est le type qui vous convient ?

Choisissez la forme de votre TruFiber en fonction du concept de votre installation. A vous de décider si vous voulez installer le laser par ex. dans votre armoire électrique pour gagner de la place, ou à côté pour davantage de flexibilité. Dans ce cas, le refroidisseur laser peut être intégré de manière compacte dans l'armoire laser jusqu'à une puissance de 1 kW.

Smart View Services
Armé pour l'Industrie 4.0

Avec le TruFiber, vous faites un pas important en direction de l'Usine du Futur. La connectivité du laser via l'interface OPC/UA garantit une mise en réseau optimale du laser à fibre – d'une manière standardisée, sécurisée et indépendante. Factory Gate vous permet de connecter plusieurs appareils à votre réseau – même sur plusieurs sites de production. Avec le Condition Monitoring, vous disposez en outre d'une transparence totale sur tous les états laser par l'intermédiaire de tableaux de bord. Le Precision Time Protocol garantit par ailleurs une coordination chronologique parfaite de tous les capteurs et de l'accès à distance afin de permettre un service commode où que vous soyez.

TruFiber 1000 – face arrière
Refroidissement intégré

L'optique d'usinage et la fiche du câble à fibre optique peuvent être refroidies de manière simple et confortable par le liquide de refroidissement du laser. Les sorties de liquide de refroidissement correspondantes se trouvent sur la face arrière du TruFiber. L'optique et le câble à fibre optique n'ont donc pas besoin d'un système de refroidissement distinct.

Niveau de performance e pour le laser à solide TRUMPF
Niveau de performance e

Le niveau de performance e permet de réduire le temps d'activation et de désactivation du circuit de coupure d'urgence à 25 ms ou à 90 ms. Cette rapidité de mise en circuit et hors circuit augmente la cadence de vos installations, notamment si vous fabriquez des composants dont le transfert nécessite l'ouverture du circuit de sécurité.

Soudage dans le domaine des batteries

Soudage dans le domaine des batteries

Le TruFiber est adapté aux tâches les plus diverses dans le domaine de l'électromobilité. La très bonne qualité de faisceau est par exemple utile pour le soudage des liaisons composites – comme celles des raccords de cellules. Pour le soudage des jeux de barres, la grande intensité du TruFiber permet d'augmenter la profondeur de soudage.

Soudage avec oscillation

Soudage avec oscillation

Le fait que le faisceau laser oscille et avance simultanément offre de nombreux avantages en matière de processus, ainsi que de nouveaux degrés de liberté : par ex. une meilleure qualité du cordon de soudure, une largeur de soudure réglable et une pénétration de la soudure homogène.

Soudage de conducteurs en épingle pour les moteurs électriques

Soudage de conducteurs en épingle pour les moteurs électriques

Selon la taille et les exigences d'usinage des conducteurs en épingle des moteurs électriques, le TruFiber convient à cette opération. Le traitement d'image VisionLine, en combinaison avec l'optique de focalisation PFO, aide à positionner le faisceau laser le long de la fente d'assemblage.

Systèmes d'implants en titane découpés au laser

Découpe de précision

Grâce à ses excellentes caractéristiques de focalisation, le TruFiber permet d'obtenir des résultats d'usinage ultraprécis et dynamiques sur des structures en filigrane – tout en optimisant vos temps d'usinage.

Soudage de précision

Le TruFiber vous permet d'obtenir des cordons de soudure extrêmement fins avec un apport d'énergie minimal dans la pièce à usiner, par exemple pour les soudages sur des composants électroniques.

-/-
Paramètres laser
Puissance laser sur la pièce à usiner 500 W 1000 W 1500 W 2000 W
Stabilité de puissance en fonction de la puissance nominale ± 1 % ± 1 % ± 1 % Régulation de la puissance activée ± 1 % Régulation de la puissance activée
Plage de puissance réglage en continu 15 W - 500 W 30 W - 1000 W 45 W - 1500 W Régulation de la puissance activée 60 W - 2000 W Régulation de la puissance activée
Qualité du faisceau (M²) < 1,1 < 1.1 < 1,2 ± 0,1 < 1,2 ± 0,1
Longueur d'onde 1070 nm ± 10 nm 1070 nm ± 10 nm 1075 nm ± 7 nm 1075 nm ± 7 nm
Diamètre câble à fibre optique 11 μm 20 μm 26 μm 26 μm
Longueur câble à fibre optique 10 m 10 m 10 m 10 m
Modèle
Largeur - 920 mm 483 mm 483 mm
Hauteur - 590 mm 495 mm 495 mm
Profondeur - 990 mm 880 mm 880 mm
Dimensions, version 19" (l x h x p) 483 mm x 495 mm x 513 mm - - -
Dimensions, version Standalone (l x h x p) 600 mm x 1500 mm x 800 mm -
Nombre max. câbles à fibre optique 1 1 1 1
Implantation
Température ambiante 5 °C - 40 °C 5 °C - 40 °C 5 °C - 45 °C 5 °C - 45 °C

Avec TRUMPF, vous avez la possibilité d'adapter souplement votre laser à solide à vos conditions d'intégration et de fonctionnement. Cela vaut par exemple pour tous les composants de guidage du faisceau et la commande. Vous disposez également de plusieurs options pour le refroidissement du laser. Des interfaces pour différents système optiques sont prévus d'emblée. Le service à distance TRUMPF vous aide partout et à tout moment à sécuriser la disponibilité de vos installations.

Régulation de la puissance du laser à fibre TruFiber
Régulation de la puissance laser

Des résultats de processus absolument constants : le dispositif intégré de régulation de la puissance laser mesure et règle la puissance en temps réel à +/- 1 % près. Vous obtenez ainsi des résultats d'usinage toujours identiques. La régulation de la puissance laser s'effectue indépendamment des conditions ambiantes. Grâce à son concept particulièrement robuste, le TruFiber résiste parfaitement aux perturbations et aux sollicitations externes.

TruFiber 1000 – refroidisseur à compression intégré
Refroidisseur à compression intégré

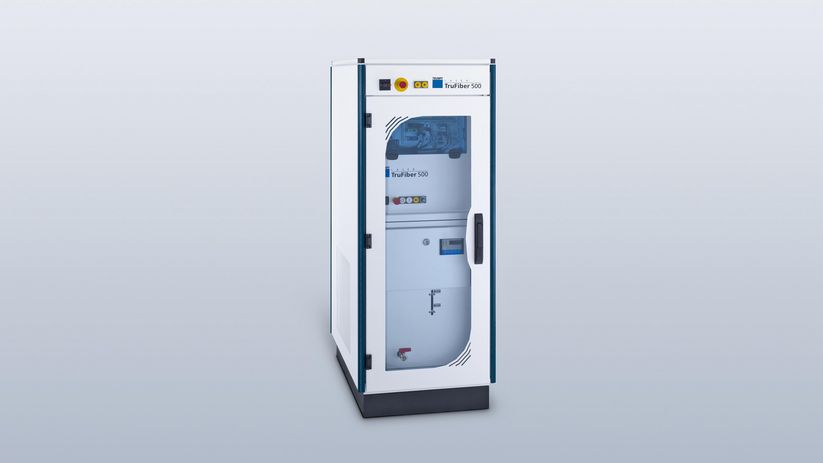

Ce modèle autonome vous offre une unité laser complète, clé en main, montée dans une armoire avec un refroidisseur à compression eau-air intégré jusqu'à 1 kW. Grâce à son faible encombrement, l'appareil complet s'intègre facilement dans les installations laser.

De l'intelligence jusqu'à la pièce à usiner

Une interface spécifique vous permet de synchroniser des optiques intelligentes à votre laser. Vous pouvez ainsi utiliser l'optique de focalisation PFO de manière optimale pour vos objectifs. La programmation de l'optique d'usinage s'effectue commodément via la commande du laser. Vous pouvez par exemple superposer directement les géométries d'oscillation à la géométrie de la ligne de soudage. Il n'y a pas besoin de commandes supplémentaires.

Une multitude d'interfaces, pour une intégration facile

Les interfaces sont déterminantes pour l'intégration d'un laser TruFiber dans votre machine ou votre ligne de fabrication. C'est pourquoi les lasers à solide TRUMPF disposent d'interfaces pour tous les systèmes de bus terrain courants. Sont également disponibles : une interface en temps réel, une interface E/S parallèle numérique, une interface pour capteurs de processus, une interface logicielle OPC UA, une carte d'entrée analogique et une interface pour optiques intelligentes TRUMPF (CFO, PFO).

Services à distance

En cas de dysfonctionnement, les experts en service après-vente TRUMPF interviennent activement sur votre laser par l'intermédiaire d'une connexion à distance. Cette intervention permet souvent de supprimer directement le dysfonctionnement, ou de modifier la configuration du laser de telle manière que la production puisse se poursuivre d'ici la livraison de la pièce détachée.

Extension des conditions ambiantes

Le TruFiber de TRUMPF peut être utilisé en toute fiabilité même dans des régions au climat extrême. Ainsi, l'humidité relative s'élève à 100 % pour une température de 32 °C sur la version tropicale du laser à fibre.

Manipulation intuitive grâce à la commande TruControl

TruControl

TruControl est la commande simple et rapide pour les lasers à solide TRUMPF. Elle régule la puissance laser en temps réel pour des résultats reproductibles. Des modules supplémentaires sont conçus sur mesure pour respecter les exigences du TruFiber. Ainsi, l'option CutAssist adapte automatiquement les paramètres laser à la vitesse de course du dispositif de guidage. Pour garantir la traçabilité des pièces, le module DataStore enregistre toutes les données relatives à la qualité.

S'il existe des commandes externes, TruControl communique avec elles à l'aide de toutes les interfaces courantes. Les saisies s'effectuent sur l'écran tactile du tableau de commande ou sur un PC à Panel. Un port Ethernet vous permet de relier votre laser au réseau et de le connecter à plusieurs PC.

Application Smart Teach

Avec l'application PFO Smart Teach, vous créez en un tournemain des programmes laser pour votre optique de focalisation programmable (PFO). Qu'il s'agisse de souder, de découper ou de nettoyer au laser, vous effectuez confortablement l'apprentissage directement sur le composant. La caméra montée sur l'optique PFO transmet à cet effet des images en direct à l'application. Grâce à PFO SmartTeach, vous économisez un temps précieux durant la configuration (selon le composant, jusqu'à 50 % par rapport à un processus d'apprentissage classique).

Traitement d'image

Le traitement d'image VisionLine de TRUMPF détecte les caractéristiques des composants et fait en sorte que le soudage soit toujours réalisé à l'emplacement correct.

Traitement d'image, VisionLine Basic
VisionLine Basic

Une image vidéo numérique avec réticule dans le foyer laser vous assiste dans l'observation de la pièce à travailler et dans l'apprentissage.

Détection des caractéristiques via VisionLine Detect
VisionLine Detect

La détection des caractéristiques permet d'intégrer facilement des programmes de traitement d'image au processus de fabrication.

VisionLine Project
VisionLine Project

Avec un pack de service supplémentaire, TRUMPF fournit une solution complète pour les tâches de traitement d'image complexes.

Outil de calibrage

CalibrationLine, l'outil de calibrage de TRUMPF, contrôle et rectifie à intervalles réguliers, librement définissables, la position focale et la puissance laser sur la pièce à travailler.

Traitement d'image, VisionLine Basic
VisionLine Basic

Une image vidéo numérique avec réticule dans le foyer laser vous assiste dans l'observation de la pièce à travailler et dans l'apprentissage.

Détection des caractéristiques via VisionLine Detect
VisionLine Detect

La détection des caractéristiques permet d'intégrer facilement des programmes de traitement d'image au processus de fabrication.

VisionLine Project
VisionLine Project

Avec un pack de service supplémentaire, TRUMPF fournit une solution complète pour les tâches de traitement d'image complexes.

TRUMPF vous propose tous les composants dont vous avez besoin pour guider le faisceau du laser jusqu'à la pièce à travailler. Diverses optiques de focalisation, dont la précision et la fiabilité ont été éprouvées par des années d'usage industriel, sont également disponibles. Les optiques sont facilement intégrables, dans des postes d'usinage intégrateurs comme dans des lignes de fabrication complètes. La structure modulaire permet d'adapter systématiquement les systèmes optiques aux types de lasers ainsi qu'aux différentes situations d'usinage.

Optique de focalisation programmable

Que ce soit pour souder, couper, enlever de la matière, chauffer ou percer : avec les optiques de focalisation robustes de TRUMPF, vous obtenez des résultats de processus de grande qualité !

Optique de focalisation programmable PFO 20
PFO 20

Soudage et perçage à l'aide de l'optique de focalisation programmable PFO

Optiques d'usinage TRUMPF
PFO 33

Soudage et perçage à l'aide de l'optique de focalisation programmable PFO

Il peut y avoir des différences par rapport à cette gamme de produits et à ces indications dans certains pays. Sous réserve de modification de la technologie, de l’équipement, du prix et de l’offre d’accessoires. Veuillez contacter votre interlocuteur local, afin de savoir si le produit est disponible dans votre pays.
