TruTool N 1000, schéma des cotes
Machine performante à haut rendement
La TruTool N 1000 a été spécifiquement conçue pour l'usinage des tôles épaisses. Elle est adaptée au démantèlement des réservoirs et des bacs. Elle découpe des tôles doubles ainsi que les plis jusqu'à 90°. Avec la TruTool N 1000, vous pouvez grignoter des épaisseurs de tôles jusqu'à 10 mm sans force d'avance. Un travail sans fatigue en dépit du poids de la machine de 14,7 kg. La poignée rotative à 180° assure un guidage excellent de la machine.
Coupes parfaites avec le réducteur à 2 vitesses
Sélectionnez le rapport approprié. En fonction de l'épaisseur de la tôle, de la résistance et du type de pièce à travailler.
4 directions de coupe
La machine peut être tournée à 360° par 4 pas de 90°.
Poinçon rectangulaire avec flexibilité pour les profilés
Idéale pour l'usinage des endroits difficilement accessibles, pour les découpes sur les arêtes et les cordons de soudure.
Puissance de 2 600 W
Moteur puissant et technologie de réducteur aboutie. Pour une résistance dans la durée maximale.
Tôle plane
Pour séparer et couper à la longueur les tôles droites. Pour des grugeages ainsi que des découpes radiales et intérieures.
Profilés
Pour séparer des profilés, des coupes au-dessus des pliages et des cordons de soudure ainsi que pour les travaux de démontage des réservoirs et bacs.
Usinage des bobines de feuillard
Refendage de bobines de feuillard, pour dégagement ou prélèvement d'échantillons.
Les consommables suivants, ainsi que les accessoires correspondants, sont compris dans le volume de livraison.
Poinçon standard
1 unité 2260113
Matrice 10 (montée)
1 unité 1884904
Poignée
1 unité 0103555
Clé six pans coudée DIN 911-12
1 unité 0067920
Tube de graisse « S1 », 25 g
1 unité 0121486
Tube de graisse « S1 », 250 g
1 unité 0385478
Huile de poinçonnage et de grignotage pour acier, 500 ml
1 unité 0103387
Jauge de réglage pour l'épaisseur de la tôle
1 unité 1411767
Coffret
1 coffret 2277078
Vous trouverez ici les consommables et les accessoires adaptés à votre machine.

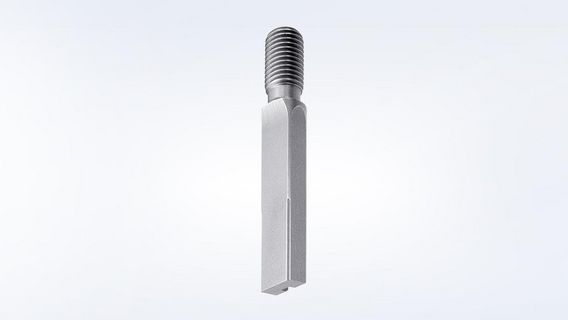

Poinçon standard
Pour l'usinage de l'aluminium et de l'acier de construction de 400 N/mm²
1 unité
2260113
Jeu de 2
1264155
Jeu de 5
1264156

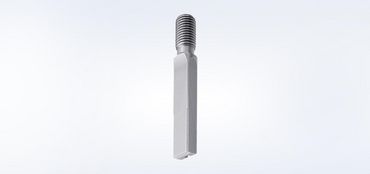

Poinçon CR
Pour l'usinage de l'acier inoxydable de 600 N/mm² et 800 N/mm²
1 unité
2260114
Jeu de 2
1264412
Jeu de 5
1264413
Matrice P10
Convient pour l'usinage de profilés de 7 - 10 mm
1 unité
1884903
Jeu de 2
1264185

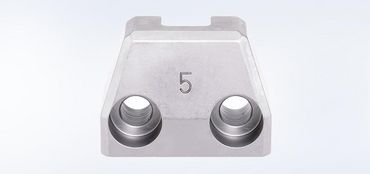

Matrice 5
Pour l'usinage de l'aluminium, de l'acier de construction et de l'acier inoxydable de 800 N/mm² jusqu'à 5 mm
1 unité
1884909

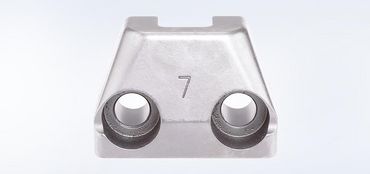

Matrice 7
Pour l'usinage de l'aluminium, de l'acier de construction et de l'acier inoxydable de 600 N/mm², de 5 - 7 mm
1 unité
1884905
Jeu de 2
1264184
Matrice 10
Pour l'usinage de l'aluminium et de l'acier de construction de 7 - 10 mm
1 unité
1884904
Jeu de 2
1264177
Guidage de poinçon
1 unité
1884906
Jeu de 2
1264368
Plaque d'usure
Protège le porte-matrice d'une usure excessive.
Jeu de 2
1264375
Jeu de 5
1264376
Petit sac pour copeaux
Permet de recueillir les copeaux d'usinage
1 unité
115215
Huile de poinçonnage et de grignotage pour acier
Bouteille de 500 ml
103387
Huile de poinçonnage et de grignotage pour aluminium
Bouteille de 1 000 ml
125874
Coffret
1 unité
121585
TruTool N 1000 1er rapport
|
TruTool N 1000 2e rapport
| |
|---|---|---|
| Epaisseurs de tôle maximum | ||
| Epaisseur de tôle maximum acier 400 N/mm² | 10 mm | 8 mm |
| Epaisseur de tôle maximum acier 600 N/mm² | 7 mm | 5 mm |
| Epaisseur de tôle maximum acier 800 N/mm² | 5 mm | 4 mm |
| Epaisseur de tôle maximum aluminium jusqu'à 250 N/mm² | 12 mm | 10 mm |
| Rayons | ||
| Plus petit rayon | 300 mm | 300 mm |
| Général | ||
| Vitesse de travail | 1 m/min | 1,6 m/min |
| Cadence de poinçonnage en charge nominale | 230 tr/min | 370 tr/min |
| Diamètre du trou de départ | 75 mm | 75 mm |
| Puissance d'entrée nominale | 2600 W | 2600 W |
| Poids | ||
| Poids sans câble | 14,7 kg | 14,7 kg |
PDF <1MB
Fiche technique
Les caractéristiques techniques de toutes les variantes de produits en téléchargement.
