TruMicro Serie 2000, thao tác đơn giản linh hoạt

Impulsions laser courtes et ultracourtes

TruMicro Série 2000

La souplesse d'usinage en toute simplicité

Fermer

Compacte, légère, productive : la gamme TruMicro Série 2000

Qu'il s'agisse de structuration, d'enlèvement de matière, de découpe ou de perçage, l'outil laser est devenu indispensable dans la technologie de la microproduction. Avec les lasers à impulsions courtes et ultracourtes TruMicro, TRUMPF propose des lasers à solide innovants, taillés sur mesure pour de telles tâches. Ils permettent un micro-usinage avec une combinaison optimale de qualité, de productivité et de rentabilité. Les lasers à fibre à impulsions ultracourtes de la gamme TruMicro Série 2000 se distinguent également par leur construction compacte et légère. L'intégration du laser est considérablement facilitée par l'utilisation d'un câble à fibre optique pour lasers à impulsions ultracourtes (LLK-U). Avec leur puissance laser moyenne modérée, ils représentent une solution idéale pour la découpe de films ou l'enlèvement de minces couches de matière.

Facile à intégrer

Le câble à fibre optique pour lasers à impulsions ultracourtes (LLK-U) permet l'intégration de machines sans guidage par faisceau libre.

Flexibilité totale

Exploitez la TruMicro 2000 avec des taux de répétition, des énergies par pulse et des trains d'impulsion différents.

Placer les impulsions au bon moment

Advanced Pulse on Demand permet de déclencher des impulsions laser avec des signaux de déclenchement de fréquence variable.

Utilisation multiple

La gamme TruMicro Série 2000 permet un usinage à froid pour de nombreuses applications de micro-usinage.

Spécialité de marquage

Utilisez les avantages du laser pour effectuer un marquage noir inoxydable des métaux (black marking).

Des impulsions absolument sur mesure

Le modulateur de puissance ultrarapide maintient la puissance et l'énergie par pulse au niveau prévu.

TruMicro Mark 2000 avec laser de la gamme TruMicro Série 2000 intégré

Solution complète pour le marquage à impulsions ultracourtes

La combinaison de la TruMark Station 5000 et de la gamme TruMicro Série 2000 a donné naissance à une solution clés en main : la TruMicro Mark 2000. Cette dernière est idéale pour les clients qui recherchent une unité de marquage laser permettant des impulsions de quelques picosecondes ou femtosecondes. Avec des puissances d'impulsion crête de 0,5 MW, ces lasers permettent des processus au cours desquels l'usinage à froid des matériaux est productif même avec des puissances moyennes modérées.

Marquages intérieurs du verre avec la gamme TruMicro Série 2000

Marquage intérieur du verre

Les lasers à picoseconde de la gamme TruMicro Série 2000 peuvent effectuer des marquages laser même à l'intérieur de pièces de verre extrêmement fines. Grâce aux impulsions laser ultracourtes, les points de marquage sont très rapprochés les uns des autres. On obtient ainsi des surfaces entières colorées à l'intérieur de pièces de verre extrêmement fines de seulement quelques centaines de micromètres. En choisissant les paramètres de processus adéquats, il est même possible d'obtenir un effet de spectre de couleurs. Les impulsions laser ultracourtes agissent sur le comportement de diffraction du verre. L'apport d'énergie reste limité localement, et la structure amorphe du verre demeure intacte.

Black marking

L'usinage laser permet d'obtenir un virage de la teinte des métaux pouvant aller jusqu'à un noir intense, le « black marking ». Lorsque les impulsions laser utilisées pour ce marquage sont ultracourtes, le virage de la teinte est inoxydable.

Usinage à froid de film polyamide

Le polyamide est principalement utilisé pour la production de circuits imprimés souples ou de circuits imprimés Starflex. La miniaturisation des appareils électroniques demande une grande flexibilité et exige de plus en plus souvent l'usinage de structures très fines. La qualité de l'arête coupante est alors très importante, car l'impact thermique ne doit pas être perceptible. Le laser répond de manière optimale à ces exigences, et donne presque toujours de meilleurs résultats que les outils de poinçonnage traditionnels.

Microperforation du substrat du circuit imprimé

Ce laser vous permet de percer sans contact des trous fins à assez grands dans différents matériaux. Avec des lasers à impulsions ultracourtes, de l'ordre de la picoseconde ou de la femtoseconde, le matériau à l'état solide s'évapore directement par sublimation, sans liquéfaction, et le composant ne se réchauffe pas.

Stent découpé au laser

La gamme TruMicro Série 2000 est particulièrement bien adaptée à la fabrication de produits de technologie médicale. La découpe laser avec évaporation permet une maîtrise optimale des tâches de découpe de précision que requiert la technologie médicale, par ex. pour la fabrication de stents. Les lasers de la gamme TruMicro Série 2000 produisent des bords de coupe de grande qualité, sans formation de crête de fusion.

	TruMicro 2020	TruMicro 2030	TruMicro 2070
Paramètres laser
Puissance de sortie moyenne	10 W	20 W	100 W (geregelt)
Qualité du faisceau (M²)	< 1.3	< 1.3 en option < 1,2	< 1,2
Longueur d'onde	1030 nm	1030 nm	1030 nm
Durée d'impulsion	20 ps < 900 fs < 400 fs	20 ps en option 900 fs 400 fs ou réglable de manière variable de < 400 fs à 20 ps	< 400 fs - 20 ps
Energie par pulse max.	10 µJ en option 20 µJ et 50 µJ	20 µJ en option 50 µJ ou 100 µJ	100 µJ 500 µJ (Burst-Modus)
Taux de répétition max.	1000 kHz en option 2 000 kHz, 200 kHz à 50 µJ d'énergie par pulse (10 W)	1000 kHz en option 2 000 kHz, 400 kHz pour une énergie d'impulsion de 50 µJ (20 W) ou réglable de 200 kHz (énergie d'impulsion de 100 µJ) à 2 MHz (énergie d'impulsion de 10 µJ)	2000 kHz pour Advanced Pulse on Demand
Modèle
Dimensions tête laser (l x h x p)	570 mm x 360 mm x 180 mm	570 mm x 360 mm x 180 mm	406 mm x 212 mm x 700 mm
Dimensions unité d'alimentation (l x h x p)	510 mm x 485 mm x 180 mm	510 mm x 485 mm x 180 mm	-

PDF <1MB

Fiche technique

Les caractéristiques techniques de toutes les variantes de produits en téléchargement.

TruControl

TruControl est la commande simple et rapide pour les lasers à solide TRUMPF. Elle régule la puissance laser en temps réel pour des résultats reproductibles. TruControl gère, commande et visualise l'affectation des différentes interfaces. Vous bénéficiez d'une architecture de commande unique, couvrant toutes les technologies laser. Les lasers disposent d'interfaces pour la commande des optiques intelligentes TRUMPF, comme l'optique de focalisation surveillée CFO ou l'optique scanner PFO. La programmation de l'optique d'usinage s'effectue commodément via la commande du laser. L'assistance à distance de TRUMPF vous permet en outre d'obtenir de l'aide en quelques secondes grâce à une intervention à distance. Cela permet d'éviter les interventions de service ou de les préparer le mieux possible, ce qui augmente la disponibilité du dispositif laser.

A PROPOS DU PRODUIT

Certaines options très utiles vous permettent de travailler encore plus efficacement et avec une plus grande sécurité de processus à l'aide des lasers de la gamme TruMicro Série 2000.

Option câble à fibre optique pour laser à impulsions ultracourtes (LLK-U)

Eliminez le guidage par faisceau libre coûteux et simplifiez considérablement la conception de la machine : au lieu du guidage par faisceau libre, les impulsions laser sont guidées dans la fibre à cœur creux, de la source laser à l'optique. Ce découplage thermique et mécanique entre le laser TRUMPF et l'optique associée permet d'intégrer le laser de manière beaucoup plus flexible dans la machine. Les propriétés du faisceau et de l'impulsion sont conservées.

Une multitude d'interfaces – pour une intégration facile

Les interfaces jouent un rôle décisif dans l'intégration d'un laser TruMicro dans votre machine ou votre ligne de fabrication. C'est pourquoi les lasers à solide TRUMPF disposent d'interfaces pour tous les systèmes de bus de terrain courants. Sont également disponibles : une interface en temps réel, une interface E/S parallèle numérique, une interface pour capteurs de processus, une interface logicielle OPC UA, une carte d'entrée analogique et une interface pour optiques intelligentes TRUMPF (CFO, PFO).

De l'intelligence jusqu'à la pièce à usiner

Une interface spécifique vous permet de synchroniser des optiques intelligentes à votre laser. Vous pouvez ainsi utiliser l'optique scanner PFO pour vos applications dans des conditions optimales. La programmation de l'optique d'usinage s'effectue commodément via la commande du laser. Il n'est pas nécessaire d'utiliser d'ordinateur ou de commandes supplémentaires.

Services à distance

En cas de dysfonctionnement, les experts en service après-vente TRUMPF interviennent activement sur votre laser par l'intermédiaire d'une connexion à distance. Cette intervention permet souvent de supprimer directement le dysfonctionnement, ou de modifier la configuration du laser de telle manière que la production puisse se poursuivre d'ici la livraison de la pièce détachée.

Flexible Pulse on Demand

Si des géométries complexes sont traitées avec des scanners comme pour la découpe de films polymères, les distances d'accélération et de freinage du scanner provoquent des distances variables entre les impulsions laser ultracourtes sur le matériau. La qualité de l'usinage dépend en conséquence de sa géométrie. L'option « Flexible Pulse on Demand » en revanche adapte le taux de répétition à la vitesse de balayage, permettant ainsi des intervalles d'impulsion constants. Le résultat du processus est ainsi non seulement indépendant du contour d'usinage, mais la durée du processus est également réduite.

TRUMPF vous propose tous les composants dont vous avez besoin pour guider le faisceau laser jusqu'à la pièce à travailler. Diverses optiques de focalisation, dont la précision et la fiabilité ont été éprouvées par des années d'usage industriel, sont également disponibles. Les optiques sont faciles à intégrer – dans des postes d'usinage intégrateurs comme dans des lignes de fabrication complètes. La structure modulaire permet d'adapter systématiquement les optiques aux types de lasers ainsi qu'aux différentes situations d'usinage.

Système optique de coupe TOP Cleave

L'optique de focalisation TOP Cleave est une optique d'usinage qui permet de découper rapidement des matériaux transparents tels que le verre ou le saphir.

TOP Cleave

Découpe laser du verre à grande vitesse

Accéder au groupe de produits

Les impulsions laser ultracourtes ne sont pas seulement ultracourtes : elles atteignent des valeurs de pointe pour des caractéristiques telles que l'énergie et la puissance. Pour que la pièce à travailler reçoive exactement l'impulsion appropriée malgré ces intensités de pointe, il est nécessaire de disposer d'éléments spéciaux de guidage et de formage du faisceau. TRUMPF propose des aiguillages de faisceau, des renvois, des élargisseurs de faisceau et des optiques de polarisation optimisés en vue d'une utilisation avec des lasers à impulsions ultracourtes.

Renvoi à 90° TruMicro

Les renvois TruMicro permettent de guider le faisceau laser pour les impulsions laser ultracourtes tout en conservant les paramètres d'impulsion.

Aiguillage de faisceau TruMicro avec lampe pilote

Aiguillage de faisceau TruMicro avec laser pilote

Les aiguillages de faisceau permettent de diriger alternativement la lumière laser d'une source laser sur différentes pièces à travailler via deux chemins optiques. Le laser pilote permet d'ajuster facilement le guidage du faisceau et rend cet ajustement le plus confortable possible pour l'opérateur.

Séparateur de faisceau à réglage mécanique

La séparation du faisceau permet d'alimenter simultanément deux chemins optiques avec respectivement la moitié de la puissance laser. Vous avez ainsi la possibilité d'usiner deux pièces en même temps. Le réglage mécanique permet d'adapter la puissance afin qu'elle soit répartie de manière parfaitement égale dans les deux bras du faisceau.

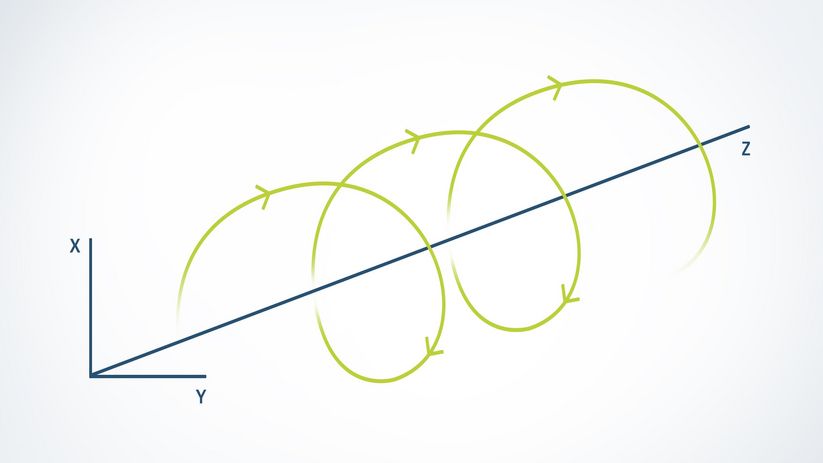

Lumière à polarisation circulaire

La lumière à polarisation circulaire est obtenue à partir de lumière à polarisation linéaire grâce à une lame quart d'onde ; elle permet d'obtenir des résultats d'usinage uniformes dans les applications mettant en œuvre des géométries de fabrication asservies à la direction.

Il peut y avoir des différences par rapport à cette gamme de produits et à ces indications dans certains pays. Sous réserve de modification de la technologie, de l’équipement, du prix et de l’offre d’accessoires. Veuillez contacter votre interlocuteur local, afin de savoir si le produit est disponible dans votre pays.
