L'emprise au sol de la TruLaser Station est inférieure à 1 m². Le reste de la structure est également peu encombrant : les éléments de commande pour le réglage et l'apprentissage sont installés à l'avant de la machine. Un éventuel dépoussiéreur s'intègre directement dans le bâti de machine.
Le soudage laser en toute facilité
La machine laser compacte TruLaser Station 5005 vous permet de débuter à peu de frais dans le soudage laser. Grâce à elle, vous pouvez usiner des pièces petites à moyennes à peu de frais et dans un espace limité. La TruLaser Station 5005 ne nécessite qu'une surface d'1 m², aspiration intégrée comprise. Le confort d'utilisation, lui, est grand : la machine laser est disponible comme poste de travail en position assise ou debout ; sa commande intuitive est facile à utiliser.
Avec son coût d'investissement limité, cette machine laser est idéales pour les premiers pas dans le soudage laser.
Commande simple et intuitive de vos processus de soudage
Sécurité de processus maximale grâce à la détection automatique des caractéristiques des composants avec VisionLine.
TruLaser Station 5005
| |
---|---|
Plage de déplacement axe | |
Nombre max. d'axes | 5 |
Plage de déplacement axe X | 300 mm |
Plage de déplacement axe Y | 300 mm |
Plage de déplacement axe Z | 500 mm |
Plage de déplacement axe B | ± 120 ° |
Plage de déplacement axe C | n x 360 ° |
Vitesses max. d'axe | |
Vitesse axiale max. parallèle aux axes en X | 6 m/min |
Vitesse axiale max. parallèle aux axes en Y | 6 m/min |
Vitesse axiale max. parallèle aux axes en Z | 6 m/min |
Vitesse axiale max. simultanée | 10 m/min |
Vitesse axiale max. axe B | 15 tr/min |
Précision de positionnement | |
Précision de positionnement axes linéaires (X, Y, Z) | 0,1 mm |
Précision de positionnement axes de rotation (B) | 0,1 ° |
Précision de répétition | |
Précision de répétition axes linéaires | 0,03 mm |
Précision de répétition axes de rotation (B, C) | 0,03 ° |
Lasers | |
Puiss. laser maxi | 1000 W |
Lasers disponibles | TruDiode, TruDisk, TruFiber, TruMicro (laser à fibre), TruPulse |
Les caractéristiques techniques de toutes les variantes de produits en téléchargement.
De nombreuses options rendent le travail à l'aide de la TruLaser Station 5005 non seulement plus simple, mais aussi sensiblement plus rapide, et donc plus productif, grâce à la réduction des temps morts.

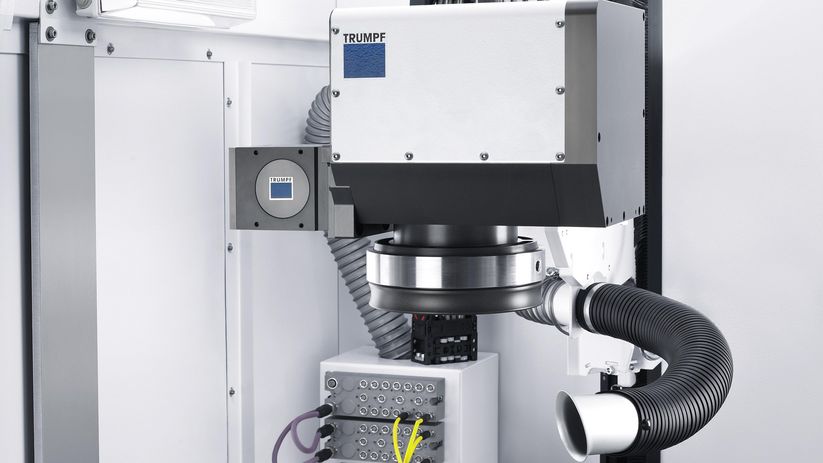

Les optiques de focalisation vous aident à usiner des matériaux en respectant la sécurité du processus : les optiques d'usinage de la gamme BEO pour le soudage, les optiques de focalisation programmables PFO pour le soudage au scanner.

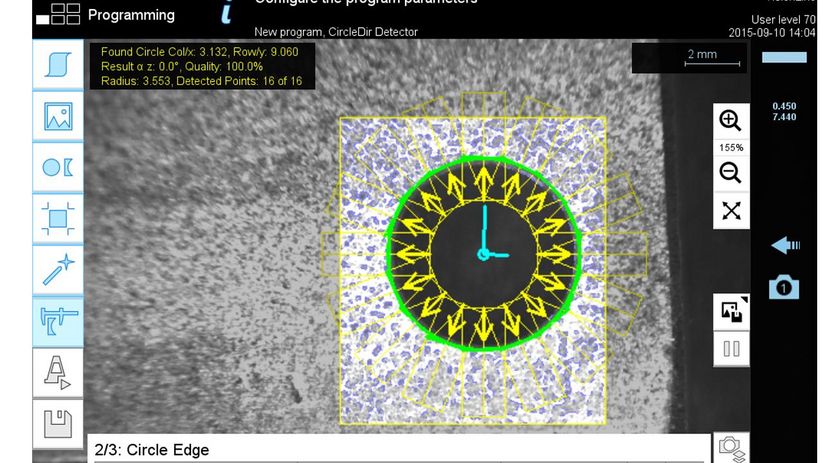

Le système de traitement d'images VisionLine détecte automatiquement les caractéristiques géométriques du composant, comme une éventuelle fente d'assemblage. Il corrige si nécessaire le programme d'usinage CN. Vous avez ainsi la possibilité d'améliorer la qualité de vos composants tout en réduisant vos coûts.

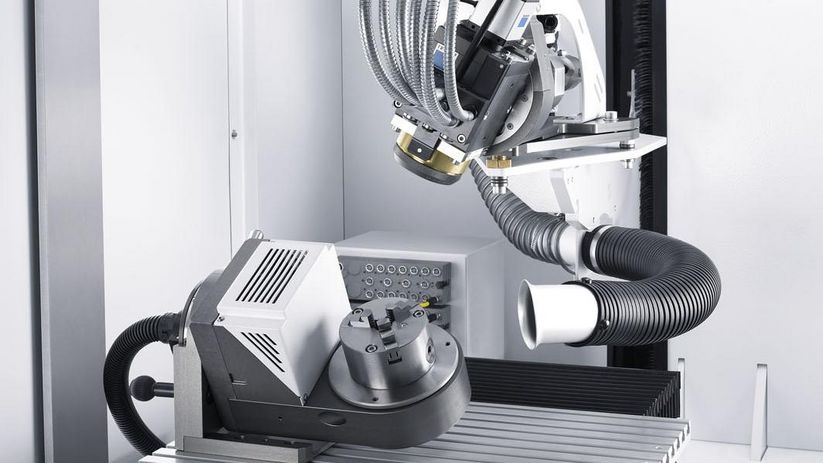

L'axe de rotation en option de la TruLaser Station 5005 sert à souder des composants à symétrie de révolution. Vous choisissez l'axe de rotation aux paramètres optimaux en fonction de la taille et du poids du composant.

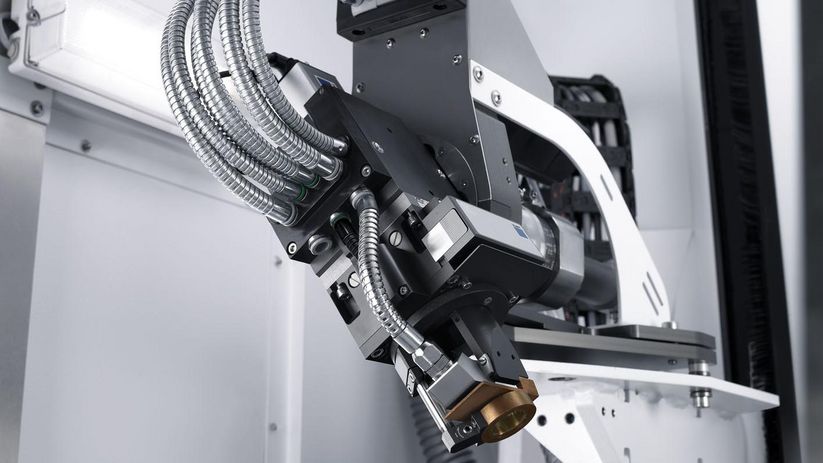

L'axe de pivotement motorisé amène rapidement l'optique de focalisation à la position correcte. Le réglage de l'optique de focalisation peut ainsi être modifié de ± 120º.

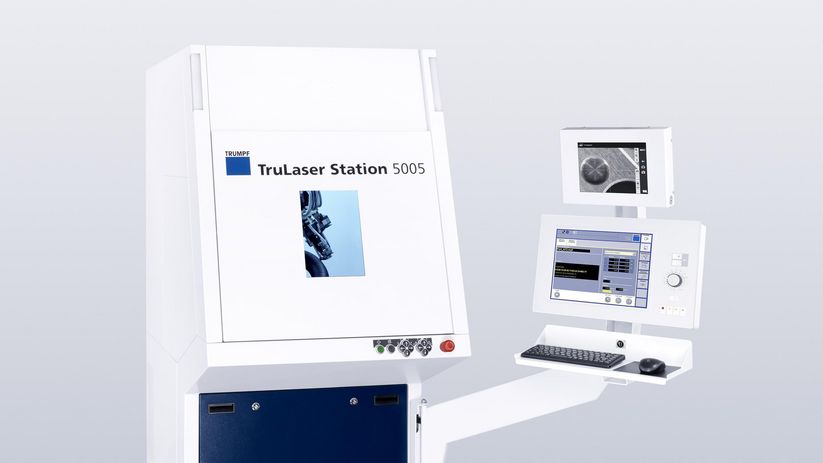

Le PC à Panel exploite les signaux d'image et permet une commande confortable. Vous apprenez rapidement et simplement, directement sur le composant, via l'écran tactile.

Pour usiner des composants de plus grande taille, vous pouvez agrandir la cabine de protection d'environ 350 mm à gauche et/ou à droite. Le fait d'agrandir ainsi l'espace de travail facilite l'intégration du dispositif.

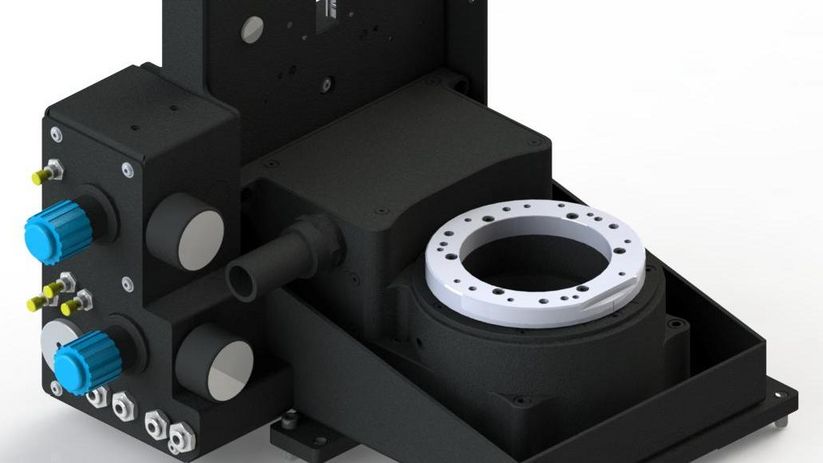

La tour de bridage permet de positionner, de serrer ou de centrer des groupes de soudage. Deux éléments de serrage commandés indépendamment l'un de l'autre peuvent accueillir des serre-flans inférieurs ou des dispositifs de centrage. Vous pouvez adapter l'effort de serrage et la vitesse individuellement à l'aide de régulateurs de pression et d'étrangleurs.

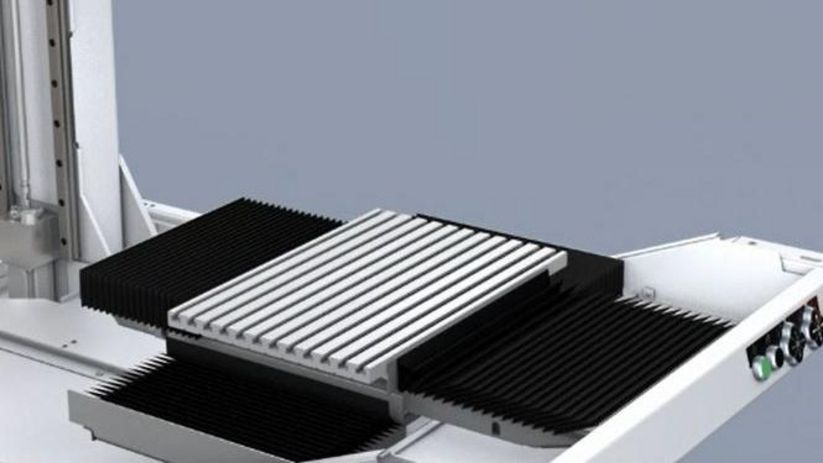

Le champ de déplacement de la table croisée X-Y est de 300 x 300 mm². Le plateau de fixation à rainures en T est utilisé pour monter les dispositifs avec une grande flexibilité.

La TruLaser Station 5005 vous offre un grand nombre d'interfaces médias qui vous permettront d'intégrer facilement des dispositifs. Vous pouvez ainsi utiliser plusieurs entrées et sorties numériques ainsi qu'une alimentation en gaz conséquente et un système pneumatique.
La focalisation motorisée vous permet de commuter entre le soudage par conduction thermique et le soudage profond sans intervention manuelle. Les temps improductifs sont donc réduits au strict minimum.

Application Smart Teach
Smart Teach est une application pour votre optique de focalisation programmable PFO. Elle facilite la création et la configuration de programmes de soudage laser. La caméra numérique transmet l'image en direct à l'application. L'apprentissage s'effectue ainsi confortablement à même le composant. Si vous souhaitez créer des géométries et les apprendre, vous pouvez le faire au moyen de la commande par gestes intuitive sur la tablette.

Visual Online Support (VOS)

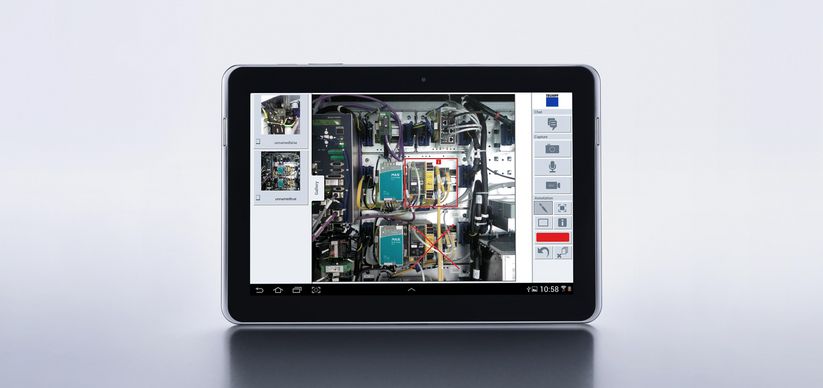

Résoudre les problèmes les plus complexes grâce à l'application, sans intervention sur site ? Grâce à Visual Online Support (VOS), vous échangez confortablement des fichiers image, audio et vidéo et évitez ainsi de longs temps d'immobilisation.

TruTops PFO pour les applications de soudage au scanner
Avec le logiciel hors ligne TruTops PFO, programmez confortablement vos processus laser 2D et 3D en créant tout simplement dans l'éditeur les chemins d'accès, les chants ou les surfaces. Vous pouvez également télécharger les pièces à usiner existantes depuis des programmes de CAO et programmer sur cette base des processus d'usinage.

Logiciel
La large gamme logicielle TruTops vous assiste sur l'ensemble du processus de fabrication. Commandez votre processus d'exploitation de manière simple et ciblée, de la gestion depuis les commandes client et les processus d'achat jusqu'à la livraison de la pièce usinée. Grâce au couplage direct avec la commande machine, vous ne perdez jamais de vue le statut de vos commandes.
En fonction de l'application, vous effectuez votre choix parmi une large palette de lasers à solides pour votre application. La TruLaser Station 5005 peut être équipée de tous les lasers à solide TRUMPF à guidage optique présentant une puissance laser maximale de 1 000 W.
La gamme modulaire de composants optiques, très variée et riche d'années d'expérience, se marie parfaitement à la TruLaser Station Série 5000 grâce à sa structure compacte.
Optiques de focalisation
Que ce soit pour souder, couper, enlever de la matière, chauffer ou percer : avec les optiques de focalisation robustes de TRUMPF, vous obtenez des résultats de processus de grande qualité !
Optique de focalisation programmable
Les optiques idéales pour l'usinage à distance
