A mikrohidakkal ellentétben a nanohidak csak a vágás alsó végén lévő kis kritikus ponton rögzítik a munkadarabot a maradékrácshoz. Ez a lemezek nagy folyamatbiztonságú lefuttatását eredményezi, mivel kiküszöböli a munkadarabok billenését. A vágásrés alján csak minimális kontúrkárosodás jelentkezik, és a munkadarabokat könnyebben ki tudja oldani a maradékrácsból. A nanohidakkal sűrűbb táblatervet készíthet – hatékonyabban használhatja ki az erőforrásait, és nagyobb termelékenységet érhet el.
Az Ön belépője a kiváló minőségű 2D lézeres megmunkálásba
Első osztályú TRUMPF minőség és szakmai tapasztalat kis befektetéssel és alacsony működési költségekkel – Ön ezt kapja a TruLaser 1000 Sorozat gépeivel. Szilárdtestlézerének meggyőző tulajdonsága a robusztus felépítés és az éveken át fennmaradó teljesítmény. Ezenfelül a gép az egyszerűen megtanulható kezelése, valamint számos intelligens funkciója miatt is figyelmet érdemel. A megfelelő interfészeknek köszönhetően a TruLaser 1000 sorozat gépei ezenkívül egyszerűen automatizálhatók és más gépekkel hálózatba köthetők.
Kiemelkedő megtérülés még alacsony és közepes kihasználtságnál is
Intuitív kezelés Touchpoint vezérléssel, könnyű beindítás az integrált vágási adatokkal
A gép robusztus, tartós és tökéletes eredményt nyújt
A gépek lehetőségei tökéletesen kihasználhatók
Maximális biztonság a kezelés során a védőburkolatnak és a lézerleszorítónak köszönhetően
Önálló munkavégzés lehetséges

A TruLaser 1030 fiber a lemezvastagságok teljes spektrumában (1–25 mm) képes a vágásra.

A PierceLine-nal Ön gyorsan beleszúr a lemezbe, és óvja a gépét.

A TruLaser 1030 fiber a vékony nemesacélt és szerkezeti acélt az olvasztó vágásban különösen hatékonyan vágja. A géppel az alumíniumot, a sárgarezet, a rezet vagy a fóliázott nemesacélt is gyorsan és könnyen tudja vágni.

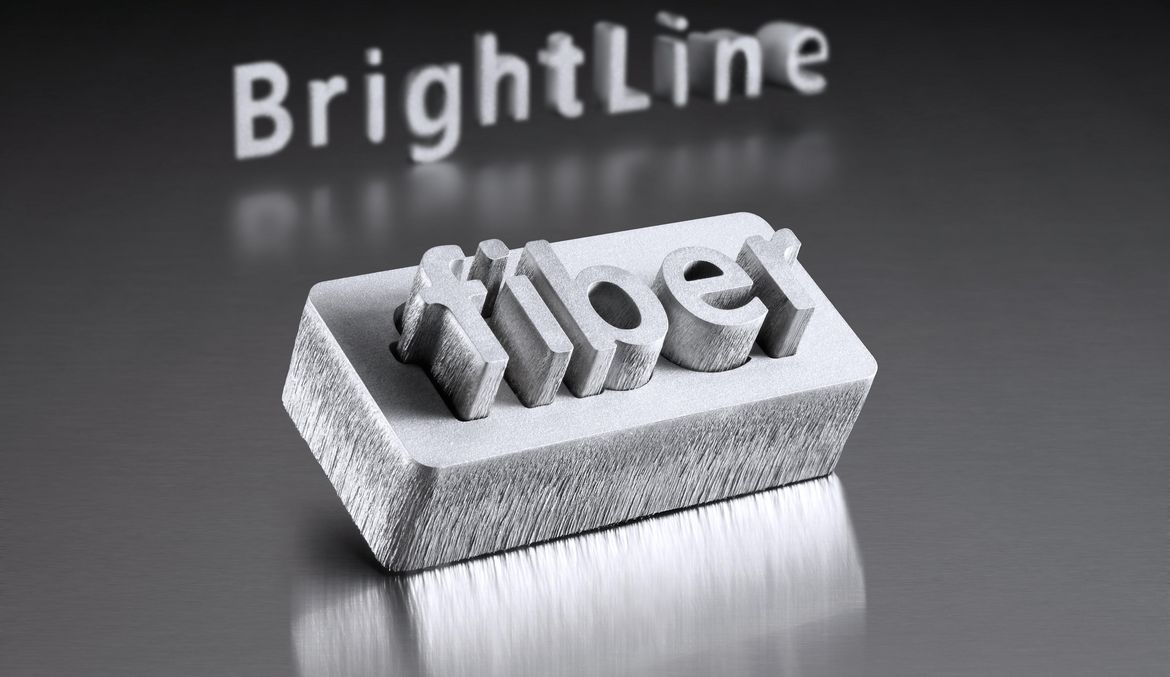

A BrightLine fiber-rel mindig a legjobb vágási eredményeket kapja – kompromisszumok nélkül.

A részek egyszerűen kivehetők a sima vágóéleknek köszönhetően, amelyek a BrightLine fiber-rel készülnek.

A CoolLine eljárás célzottan hűti le a munkadarabot a lézervágás közben. Ez új geometriákat tesz lehetővé, és jelentősen növeli a folyamatbiztonságot vastag szerkezeti acél megmunkálásánál.

A TruLaser 1030 fiber esetén a rezet nitrogénnel is vághatja.
TruLaser 1030 fiber
|
TruLaser 1040 fiber
|
TruLaser 1060 fiber
| |
---|---|---|---|
Méretek | |||
Hossz | 9333 mm | 11150 mm | 15500 mm |
Szélesség | 5990 mm | 6650 mm | 7150 mm |
Magasság | 2200 mm | 2200 mm | 2200 mm |
Tömeg | |||
Alapgép tömege | 9400 kg 1 | 12000 kg 1 | 16500 kg 1 |
Maximális sebesség | |||
Szimultán | 140 m/min | 140 m/min | 140 m/min |
Munkaterület | |||
X tengely | 3000 mm | 4000 mm | 6000 mm |
Y tengely | 1500 mm | 2000 mm | 2500 mm |
Max. munkadarabsúly | 930 kg | 2000 kg | 3000 kg |
Max. munkadarabsúly nagy teherbírású raklapcserélő nélkül | 900 kg | 1900 kg | 2900 kg |
Max. munkadarabsúly nagy teherbírású raklapcserélővel | 1800 kg | 3300 kg | 4900 kg |
Max. munkadarabsúly mindkét raklapon nagy teherbírású raklapcserélő nélkül | 2200 kg 2 | 5700 kg 2 | 5700 kg 2 |
Max. munkadarabsúly mindkét raklapon nagy teherbírású raklapcserélővel | 2200 kg 2 | 5700 kg 2 | 5700 kg 2 |
Lézerspecifikus adatok - TruDisk 3001 | |||
Max. lézerteljesítmény | 3000 W | 3000 W | 3000 W |
Max. lemezvastagság szerkezeti acél esetén | 20 mm | 20 mm | 20 mm |
Max. lemezvastagság rozsdamentes acél esetén | 15 mm | 15 mm | 15 mm |
Max. lemezvastagság alumínium esetén | 15 mm | 15 mm | 15 mm |
Max. lemezvastagság réz esetén | 6 mm | 6 mm | 6 mm |
Max. lemezvastagság sárgaréz esetén | 6 mm | 6 mm | 6 mm |
Lézerspecifikus adatok - TruDisk 4001 | |||
Max. lézerteljesítmény | 4000 W | 4000 W | 4000 W |
Max. lemezvastagság szerkezeti acél esetén | 20 mm | 20 mm | 20 mm |
Max. lemezvastagság szerkezeti acél esetén, lemezvastagság-bővítés vágócsomaggal | 25 mm | 25 mm | 25 mm |
Max. lemezvastagság rozsdamentes acél esetén | 20 mm | 20 mm | 20 mm |
Max. lemezvastagság rozsdamentes acél esetén, lemezvastagság-bővítés vágócsomaggal | 35 mm | 35 mm | 35 mm |
Max. lemezvastagság alumínium esetén | 20 mm | 20 mm | 20 mm |
Max. lemezvastagság réz esetén | 8 mm | 8 mm | 8 mm |
Max. lemezvastagság sárgaréz esetén | 8 mm | 8 mm | 8 mm |
Lézerspecifikus adatok - TruDisk 6001 | |||
Max. lézerteljesítmény | 6000 W | 6000 W | 6000 W |
Max. lemezvastagság szerkezeti acél esetén | 25 mm | 25 mm | 25 mm |
Max. lemezvastagság szerkezeti acél esetén, lemezvastagság-bővítés vágócsomaggal | 32 mm | 32 mm | 32 mm |
Max. lemezvastagság nemesacél esetén | 25 mm | 25 mm | 25 mm |
Max. lemezvastagság rozsdamentes acél esetén, lemezvastagság-bővítés vágócsomaggal | 35 mm | 35 mm | 35 mm |
Max. lemezvastagság alumínium esetén | 25 mm | 25 mm | 25 mm |
Max. lemezvastagság réz esetén | 10 mm | 10 mm | 10 mm |
Max. lemezvastagság sárgaréz esetén | 10 mm | 10 mm | 10 mm |
Lézerspecifikus adatok - TruDisk 8001 | |||
Max. lézerteljesítmény | 8000 W | 8000 W | 8000 W |
Max. lemezvastagság szerkezeti acél esetén | 25 mm | 25 mm | 25 mm |
Max. lemezvastagság szerkezeti acél esetén, lemezvastagság-bővítés vágócsomaggal | 32 mm | 32 mm | 32 mm |
Max. lemezvastagság nemesacél esetén | 30 mm | 30 mm | 30 mm |
Max. lemezvastagság alumínium esetén | 25 mm | 25 mm | 25 mm |
Max. lemezvastagság réz esetén | 10 mm | 10 mm | 10 mm |
Max. lemezvastagság sárgaréz esetén | 10 mm | 10 mm | 10 mm |
Lézerspecifikus adatok - TruDisk 10001 | |||
Max. lézerteljesítmény | 10000 W | 10000 W | 10000 W |
Max. lemezvastagság szerkezeti acél esetén | 30 mm | 30 mm | 30 mm |
Max. lemezvastagság szerkezeti acél esetén, lemezvastagság-bővítés vágócsomaggal | 32 mm | 32 mm | 32 mm |
Max. lemezvastagság nemesacél esetén | 40 mm | 40 mm | 40 mm |
Max. lemezvastagság rozsdamentes acél esetén, lemezvastagság-bővítés vágócsomaggal | 40 mm | 40 mm | 40 mm |
Max. lemezvastagság alumínium esetén | 30 mm | 30 mm | 30 mm |
Max. lemezvastagság réz esetén | 15 mm | 15 mm | 15 mm |
Max. lemezvastagság sárgaréz esetén | 12 mm | 12 mm | 12 mm |
Lézerspecifikus adatok - TruDisk 12001 | |||
Max. lézerteljesítmény | 12000 W | 12000 W | 12000 W |
Max. lemezvastagság szerkezeti acél esetén | 30 mm | 30 mm | 30 mm |
Max. lemezvastagság szerkezeti acél esetén, lemezvastagság-bővítés vágócsomaggal | 35 mm | 35 mm | 35 mm |
Max. lemezvastagság nemesacél esetén | 40 mm | 40 mm | 40 mm |
Max. lemezvastagság rozsdamentes acél esetén, lemezvastagság-bővítés vágócsomaggal | 50 mm | 50 mm | 50 mm |
Max. lemezvastagság alumínium esetén | 30 mm | 30 mm | 30 mm |
Max. lemezvastagság alumínium esetén, lemezvastagság-bővítés vágócsomaggal | 30 mm | 30 mm | 30 mm |
Max. lemezvastagság réz esetén | 12,7 mm | 12,7 mm | 12,7 mm |
Max. lemezvastagság sárgaréz esetén | 12,7 mm | 12,7 mm | 12,7 mm |
Fogyasztási értékek | |||
Közepes teljesítményfelvétel a termelésben. - TruDisk 3001 | 12 kW | 12 kW | 12 kW |
Közepes teljesítményfelvétel a termelésben. - TruDisk 4001 | 13 kW | 13 kW | 13 kW |
Közepes teljesítményfelvétel a termelésben. - TruDisk 6001 | 15 kW | 15 kW | 15 kW |
Közepes teljesítményfelvétel a termelésben. - TruDisk 10001 | 19 kW | 19 kW | 19 kW |
Közepes teljesítményfelvétel a termelésben. - TruDisk 12001 | 25 kW | 25 kW | 25 kW |
Minden termékváltozat műszaki adatainak letöltésre.
Egyszerű kezelés
A gép intuitív módon kezelhető, akkor is, ha az ember kevéssé jártas a lézervágásban. Sok kézi munkálatra nincs szükség, mert a gép számos beállítást automatikusan elvégez.
A gép Touchpoint HMI-je olyan könnyen kezelhető, mint egy táblagép. A kezelését rövid időn belül elsajátítja.
A vágási paraméterek minden anyaghoz és lemezvastagsághoz tárolva vannak a gép szoftverében. A paramétereket a TRUMPF szakértői fejlesztették és intenzíven tesztelték – így az Ön gépe a TRUMPF lézervágási szakértelmét is tartalmazza.
Folyamatbiztonság és kezelőtámogatás
A vágófejhez való ütközésvédelem a legnagyobb folyamatbiztonságot biztosítja. Ön profitál a gép nagyobb rendelkezésre állása általi rövidebb nem produktív időkből. Ütközések esetén a vágófejek nem sérülnek.

A szerkezeti acél igen erősen felforrósodik a lézervágás közben, és ezért ellenőrizetlenül tud olvadni. A CoolLine-nal ez nem történhet meg. A megmunkálás alatt a precíz furatokkal ellátott fúvókák kör alakban vízködöt permeteznek a lézersugár körül a munkadarabra. A víz párolgási energiájának hatására az anyag lehűl a lézersugár körül. A CoolLine így új geometriákat, szűkebb táblaterv készítését teszi lehetővé, és jelentősen növeli a folyamatbiztonságot vastag szerkezeti acél megmunkálásánál.

Színesfémek vágásakor a lézer a tükröződés miatt károsodhat. A TRUMPF lézerekkel nincs ilyen veszély: a színesfémek, mint a réz és a sárgaréz, vagy akár a horganyzott fémlemezek és a fóliázott rozsdamentes acél ugyanolyan megbízhatóan vághatók velük, mint amit a rozsdamentes acél, a szerkezeti acél és az alumínium vágása során megszokott.
A tiszta védőüvegek a vágási minőséget sokáig magas szinten tartják. Egy érzékelő folyamatosan felügyeli a védőüveg állapotát annak érdekében, hogy Ön tudja, mikor kell kicserélni a védőüvegeket. A tisztítás és csere költségtakarékosan csak szükség esetén történik.
Az AdjustLine-nal a vágási folyamat egyszerűen a különböző minőségű anyagokhoz igazítható. A funkció növeli a folyamatbiztonságot, elsősorban a rossz minőségű anyagok vágásánál. Mit jelent ez Önnek: kevesebb selejtes munkadarabot alacsonyabb anyagköltségek mellett. A kezelő az AdjustLine-t bármikor be- és kikapcsolhatja – programozásra nincs szükség.
A Sorting Guide egy kameraalapú segítőrendszer, amely támogatja a dolgozót a lemezdarabok kivételében és szortírozásában. A munkadarabokat színek szerint az ügyfélmegbízás vagy a következő folyamat alapján jelöli. Így a dolgozó a vágott munkadarabokat egyszerűen, gyorsan és hibátlanul tudja a raklapokra komissiózni.
A Drop&Cuttal egyszerűen, intuitív módon és hatékonyan használja ki a maradéklemezt. Egy kamerának köszönhetően a gép belsejének élőképe közvetlenül a kezelőfelületen jelenik meg. Tetszőleges számú munkadarab-geometriát helyezhet el a maradéklemezen. Ez időt takarít meg egyes munkadarabok utángyártásánál. Nincs szükség olyan körülményes folyamatlépésekre, mint a lemez beállítása, a lemez helyzetének kijelölése vagy a nullapont eltolás.
A MobileControl alkalmazással a gépét egyszerűen és rugalmasan kezeli és vezérli, mivel az alkalmazás átadja a standard kezelőpult felületét a táblagép érintőképernyőjének. Az alkalmazás lehetővé teszi Önnek, hogy a gép munkakörnyezetében lévő különböző helyeken, például az eltakarító helyen, információkat nyisson meg a gépről, vagy programmódosítást hajtson végre.
A Cutting Guide segítséget nyújt a különböző vágási problémák okának felderítésében. Ehhez ellenőrzési funkciókat biztosít a gép optimális beállítása érdekében.
Rugalmasság
Az új EdgeLine Bevel eljárással az alkatrészekbe közvetlenül a gépen vihet be fazettákat és süllyesztéseket. Ezáltal megtakarít további folyamatlépéseket. Az egyszerű és gyors programozás számos különféle alkalmazást tesz lehetővé. Így különböző szögű fazettákat és süllyesztéseket munkálhat meg többféle méretben.
A TruLaser 1000 Sorozat különböző kombinációkban kapható: attól függően, hogy mit szeretne megmunkálni, különböző gépformátumok és különböző lézerteljesítmények közül választhat. A TRUMPF gépeivel a nagy lézerteljesítményeket is teljes mértékben kihasználhatja, mivel lézereink nemcsak nagy előtolással rendelkeznek, hanem azt is biztosítják, hogy a teljesítmény teljes mértékben a fémlemezt érje. Így lézereinkkel maximális termelékenységgel munkálhatja meg munkadarabjait. A megelőző és az utólagos folyamatokat is optimalizálni kívánja? Különböző automatizálási opciók is rendelkezésre állnak – természetesen ezzel kapcsolatban is szívesen adunk szakmai tanácsot.
Autonómia
Ezért a legnagyobb mértékben hagyhatja el a microjointok alkalmazását. Ezzel megspórolja a körülményes utómegmunkálást. Az alkatrészek automatizált lerakodása is lehetséges, mivel ezek nem borulnak el.
Egy kamerarendszer precízen meghatározza a behelyezett lemezek helyzetét, és lehetővé teszi a már levágott munkadarabok rendkívül pontos utómegmunkálását. Ezenkívül a DetectLine automatikusan kijelöli a levágott fókuszt, és beállítja a fókusztávolságot.
Minőség

A BrightLine fiber a szilárdtest lézert univerzális szerszámmá teszi: a funkció kiváló minőségű vágási eredményeket tesz lehetővé a teljes lemezvastagsági tartományban. Ezenfelül a szilárdtest lézer minden előnye megmarad a vékony lemez megmunkálásban, elsősorban a nagy sebességek.

A PierceLine felügyeli és szabályozza a beszúrási folyamatot. Ez kíméli mind az anyagot mind a gépet, növeli a munkadarab-minőséget, és akár 80%-kal lerövidíti a beszúrási időt.

A Gasmix vágáscsomaggal olyan vágási adatokat bocsátunk rendelkezésére, amelyek a munkadarab-minőség optimalizálását szolgálják. Nitrogénből és oxigénből álló gázkeverék használata nagy lézerteljesítménnyel kombinálva javítja a szerkezeti acél és alumínium munkadarabok minőségét. Az anyag típusától, ötvözetétől és minőségétől függően a lézerrel vágott munkadarab sorjázottsága csökkenthető.
Termelékenység

Gyors és takarékos – a minőség csökkenése nélkül: A nagy sebességnek köszönhetően Ön a nitrogénvágásban rekordokat ér el a szilárdtest lézerrel. A közepes- és vastag szerkezeti acél, valamint rozsdamentes acél egy munkafolyamatban történő termékmennyiségét így közel megduplázhatja. Az előtolási sebességet is megduplázhatja. Ezenkívül egy különleges fúvóka dizájn akár 40%-kal csökkenti a vágógáz felhasználást, sőt, az éles szélű kontúroknál megelőzi a sorjaképződést.
Rendkívül gyors és rendkívül takarékos: ezzel a nagy sebességű eljárással a nitrogénvágásnál átlagosan 60%-kal csökkentheti a vágógázfogyasztást. Ez lehetővé tesz egy szabadalmaztatott fúvókaformát. Ezzel egyidőben a közepes- és vastag szerkezeti acél, valamint rozsdamentes acél egy munkafolyamatban történő termékmennyiségét a nagysebességű Eco segítségével közel megduplázhatja, és 70%-ig is emelheti az előtolási sebességet. Mindez nem megy a minőség rovására. A nagy sebességű Eco még a sorjaképződést is megakadályozza az éles kontúroknál. Az eljárás ezenkívül új lemezvastagságot eredményez a nitrogénnel történő megmunkáláshoz.

Az automatikus fúvókaváltóval a gépet folyamatos üzemben működtetheti. Amennyiben a gépnek egy új feladat elvégzéséhez másik vágófúvókára van szüksége, akkor ő megbízhatóan gondoskodik erről – a kezelőnek nem kell beavatkoznia.
Az egy vágófejes stratégiának köszönhetően a TruLaser 1030 fiber gombnyomásra boldogul minden anyaggal és lemezvastagsággal. A fókuszpozíció és fókuszátmérő automatikusan igazodik az anyagfajtához és a lemezvastagsághoz.
Megbízható megmunkálás
Megbízható gépek, zökkenőmentes gyártás, kiváló minőségű eredmények: ezt kapja a TRUMPF-tól. A lézerteljesítmény, a gépkonstrukció és az intelligens funkciók megfelelő kombinációjával tökéletes munkadarabok készíthetők rövid megmunkálási idő alatt, az olvasztó és a lángvágás során, még bonyolult alkalmazások, finom kontúrok vagy vastag lemezek esetén is. Több évtizedes tapasztalatunk alapján minden lézerünket és gépünket magunk építjük. A legfontosabb szempont, hogy Ön sikeres legyen a TRUMPF termékeivel. Szívesen adunk tanácsot minden részletre vonatkozóan!

TruTops Boost
A lézer-, stancoló gépeket és kombigépeket a TruTops Boost-tal, az All-in-One-3D megoldással intelligensen tervezheti meg és programozhatja. A számos automatizmussal időigényes rutin folyamatokat spórolhat meg, és a közös doboz készlet időt és anyagot takarít meg. Ezenkívül folyamatosan áttekinthet minden gyártási feladatot és feladat-orientált munkát.

Szoftver
A széleskörű TruTops szoftverportfólió a teljes gyártási folyamat alatt segíti a munkáját. Irányítsa egyszerűen és célirányosan üzemi folyamatait, az ügyfélfeladatok és beszerzési folyamatok kezelésétől egészen a kész munkadarab kiszállításáig. A gépvezérléssel való közvetlen kapcsolatnak köszönhetően Ön mindig szem előtt tarthatja feladatainak állapotát.

Berakás
Automatizált, gyors és folyamatbiztos felrakás minimális emberi erővel: ezt nyújtja a LoadMaster felrakóegység.

Berakás és kivétel
A kompakt LiftMaster Compact teljesen automatikusan és rendkívül gyorsan rakja fel és szedi le a gépet. A LiftMaster Linear Basic-kel Ön több gépet csatlakoztathat.

Berakás, kivétel, szortírozás és segédpalettás üzemmód
A LiftMaster automatizálási megoldás a funkciók széles választékát lefedi. Berakodik és kivesz, de a paletták kezelésére is alkalmas. A LiftMaster Store és a LiftMaster Store Linear a berendezést közvetlenül összekapcsolja egy raktárral. A LiftMaster Linear a lemezeket automatizálva a lineáris tengelyen keresztül rakja fel és szedi le. Ez legfeljebb három gépen és maximálisan hat állomáson történik meg. Az anyagtároló okos belépőt kínál az Ön számára az automatizálás világába.
Országonként eltérések lehetnek a termékválasztékban és ezekben az adatokban. A technika, felszereltség, ár és tartozékkínálat változtatásának jogát fenntartjuk. Kérjük, lépjen kapcsolatba a helyi kapcsolattartójával, hogy megtudja, hogy a termék az Ön országában rendelkezésre áll-e.
Lábjegyzetek- Entspricht dem Maschinengewicht mit Standardausstattung. Das Gewicht kann je nach Ausstattung variieren.
- A munkadarab maximális tömege mindkét palettán azonos. Azonban a munkadarab tömegének különböző eloszlásai lehetségesek a palettákon. Nagy teherbírású raklapcserélő nélkül az eloszlás max. 30 mm / 30 mm lemezvastagság palettánként és formátumonként. Nagy teherbírású raklapcserélővel az eloszlás max. 50 mm / 10 mm lemezvastagság palettánként és formátumonként.
