A rendkívül energiahatékony TruDiode diódalézerek az optimális eredményekkel győznek meg alacsony üzemeltetési költségek mellett. Mély-, hővezető vagy lézeres felrakóhegesztés, forrasztás vagy műanyag-hegesztés: a lézerek kiváló varratminőséget biztosítanak a multikilowattos lézerteljesítmény tartományig. A moduláris, helytakarékos felépítéssel a TruDiode-ot könnyen a gyártási rendszereibe integrálja. A lézerhálózatban Ön akár négy lézert is rugalmasan ellát.
Az integrált, aktív lézerteljesítmény szabályozás révén stabil eljárások reprodukálható eredményekről gondoskodnak.
A TruDiode óvja a forrásokat a nagy hatékonyságának és intelligens energiagazdálkodásának köszönhetően.
A hegesztés szakértője összekapcsolja a műanyagokat vagy fémeket, méghozzá kiegészítő anyag nélkül.
A dióda elvnek köszönhetően a TruDiode meggyőző a jelentősen 1m2 alatti felállítási felülettel.
Hosszú élettartam a passzív hűtésű dióda modulok révén
A TruDiode diódalézerei a hőre lágyuló műanyagok érintésmentes hegesztését teszik lehetővé a transzmissziós hegesztési eljárás segítségével. Ezáltal rendkívül szilárd, sűrű és esztétikus csatlakozásokat ér el. A transzmissziós hegesztési eljárás majdnem minden hegesztési geometriát lehetővé tesz az átlapolt illesztésben. A pontos energiabevitel csak minimális termikus és mechanikus igénybevételt eredményez.
A hővezető hegesztésnél a TruDiode megolvasztja az illesztőanyagot az illesztési hely mentén. Az olvadékok egymásba folynak, és hegesztési varrattá merevednek. Ez sima és legömbölyített, tehát nem kell tovább megmunkálni. Az eljárást a vékonyfalú munkadarabok összekapcsolására használják, például sarokvarratokhoz körvonalaknál.
A TruDiode kiválóan alkalmas a lézerkeményítési eljáráshoz. Az alacsony hőbevitelnek köszönhetően az alkatrész deformálódása elenyésző, és az utómegmunkálás ráfordítása csökken, vagy teljesen kiesik. Ezenfelül a lézer a szabálytalan, háromdimenziós munkadarabok megmunkálását is lehetővé teszi.
A lézeres felrakóhegesztésnél (a Laser Metal Deposition rövidítéseként LMD) a lézer a munkadarab felületén hegfürdőt hoz létre. Egy vékony fúvókán a fémpor automatizálva kerül felvitelre. Olyan egymással összehegesztett hernyóvarratok jönnek létre, amelyek a meglévő alaptesteken vagy teljes munkadarabokon struktúrákat építenek fel. Itt egy szállítócsiga lézeres felrakóhegesztéssel rétegenként kerül felvitelre egy csőre. Más generatív eljárásokkal szemben a lézeres felrakóhegesztésnél magas a felépítési ráta, és így gyors a folyamatsebesség.
A lézeres forrasztásnál az illesztési hézagok a forraszanyag segítségével optimálisan vannak összekapcsolva. Mivel a forrasztóanyagnak a munkadarab anyagához képest alacsonyabb az olvadáspontja, a lézeres megmunkálásnál csak a forraszanyag olvad meg. Ez befolyik az illesztési hézagba, és összekapcsolódik a munkadarab felületével (diffúziós illesztés).
TruDiode 151 Termék összehasonlítása |
TruDiode 301 Termék összehasonlítása |
TruDiode 603 Termék összehasonlítása |
TruDiode 903 Termék összehasonlítása |
TruDiode 2006 Termék összehasonlítása |
TruDiode 3006 Termék összehasonlítása |
TruDiode 4006 Termék összehasonlítása |
TruDiode 5006 Termék összehasonlítása |
TruDiode 6006 Termék összehasonlítása | |
|---|---|---|---|---|---|---|---|---|---|
| Lézerparaméterek | |||||||||
| Lézerteljesítmény a munkadarabon | 150 W | 300 W | 600 W | 900 W | 2000 W | 3000 W | 4000 W | 5000 W | 6000 W |
| Jell. teljesítményállandó névleges teljesítménynél | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % |
| Folyamatosan állítható teljesítménytartomány | 3 W - 150 W | 6 W - 300 W | 12 W - 600 W | 18 W - 900 W | 40 W - 2000 W | 60 W - 3000 W | 80 W - 4000 W | 100 W - 5000 W | 120 W - 6000 W |
| Sugárminőség | 8 mm▪mrad | 8 mm▪mrad | 16 mm▪mrad | 16 mm▪mrad | 30 mm▪mrad | 30 / 50 mm▪mrad | 30 / 50 mm▪mrad | 50 mm▪mrad | 50 mm▪mrad |
| Numerikus apertúra | 0,12 | 0,12 | 0,12 | 0,12 | 0,2 | 0,1 / 0,2 | 0,1 / 0,2 | 0,2 | 0,2 |
| Hullámhossz | 920 nm - 970 nm | 920 nm - 1050 nm | 920 nm - 1050 nm | 920 nm - 1050 nm | 920 nm - 1040 nm | 920 nm - 1040 nm | 920 nm - 1040 nm | 920 nm - 1040 nm | 920 nm - 1040 nm |
| Lézerfénykábel min. átmérője | 150 μm | 150 μm | 300 μm | 300 μm | 600 μm | 600 μm | 600 μm | 600 μm | 600 μm |
| Kivitel | |||||||||
| Méretek (Sz x Ma x Mé) | - | - | 1036 mm x 1250 mm x 709 mm | 1036 mm x 1250 mm x 709 mm | 870 mm x 1325 mm x 750 mm | 870 mm x 1325 mm x 750 mm | 870 mm x 1325 mm x 750 mm | 870 mm x 1325 mm x 750 mm | 870 mm x 1325 mm x 750 mm |
| Méretek, 19"-os változat (Sz x Ma x Mé) | 483 mm x 495 mm x 513 mm | 483 mm x 495 mm x 513 mm | - | - | - | - | - | - | - |
| Lézerfénykábelek max. száma | 2 | 2 | 4 | 4 | 2 | 2 | 2 | 2 | 2 |
| Felállítás | |||||||||
| Védettség | - | - | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 |
| A környezet hőmérséklete | 5 °C - 40 °C | 5 °C - 40 °C | 5 °C - 45 °C | 5 °C - 45 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 50 °C |
TruDiode 151
|
TruDiode 301
|
TruDiode 603
|
TruDiode 903
|
TruDiode 2006
|
TruDiode 3006
|
TruDiode 4006
|
TruDiode 5006
|
TruDiode 6006
| |
|---|---|---|---|---|---|---|---|---|---|
| Lézerparaméterek | |||||||||
| Lézerteljesítmény a munkadarabon | 150 W | 300 W | 600 W | 900 W | 2000 W | 3000 W | 4000 W | 5000 W | 6000 W |
| Jell. teljesítményállandó névleges teljesítménynél | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % |
| Folyamatosan állítható teljesítménytartomány | 3 W - 150 W | 6 W - 300 W | 12 W - 600 W | 18 W - 900 W | 40 W - 2000 W | 60 W - 3000 W | 80 W - 4000 W | 100 W - 5000 W | 120 W - 6000 W |
| Sugárminőség | 8 mm▪mrad | 8 mm▪mrad | 16 mm▪mrad | 16 mm▪mrad | 30 mm▪mrad | 30 / 50 mm▪mrad | 30 / 50 mm▪mrad | 50 mm▪mrad | 50 mm▪mrad |
| Numerikus apertúra | 0,12 | 0,12 | 0,12 | 0,12 | 0,2 | 0,1 / 0,2 | 0,1 / 0,2 | 0,2 | 0,2 |
| Hullámhossz | 920 nm - 970 nm | 920 nm - 1050 nm | 920 nm - 1050 nm | 920 nm - 1050 nm | 920 nm - 1040 nm | 920 nm - 1040 nm | 920 nm - 1040 nm | 920 nm - 1040 nm | 920 nm - 1040 nm |
| Lézerfénykábel min. átmérője | 150 μm | 150 μm | 300 μm | 300 μm | 600 μm | 600 μm | 600 μm | 600 μm | 600 μm |
| Kivitel | |||||||||
| Méretek (Sz x Ma x Mé) | - | - | 1036 mm x 1250 mm x 709 mm | 1036 mm x 1250 mm x 709 mm | 870 mm x 1325 mm x 750 mm | 870 mm x 1325 mm x 750 mm | 870 mm x 1325 mm x 750 mm | 870 mm x 1325 mm x 750 mm | 870 mm x 1325 mm x 750 mm |
| Méretek, 19"-os változat (Sz x Ma x Mé) | 483 mm x 495 mm x 513 mm | 483 mm x 495 mm x 513 mm | - | - | - | - | - | - | - |
| Lézerfénykábelek max. száma | 2 | 2 | 4 | 4 | 2 | 2 | 2 | 2 | 2 |
| Felállítás | |||||||||
| Védettség | - | - | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 |
| A környezet hőmérséklete | 5 °C - 40 °C | 5 °C - 40 °C | 5 °C - 45 °C | 5 °C - 45 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 50 °C |
Minden termékváltozat műszaki adatainak letöltésre.
A TRUMPF-fal Önnek lehetősége van arra, hogy a szilárdtest lézerét rugalmasan a beépítési és üzemi helyzethez igazítsa. Ez minden sugárvezető komponensre és vezérlésre érvényes. A hűtővízellátásnál is több opció áll az Ön rendelkezésére. A különböző optikákhoz való interfészek már eleve be vannak tervezve. A költségmegtakarítás érdekében a sugárforrás egyszerre több munkaállomást is el tud látni. A TRUMPF Remote Service mindenhol és mindig segít Önnek abban, hogy biztosítsa a berendezései rendelkezésre állását.
A lézerkészülék életkorától vagy a környezeti feltételektől függetlenül a lézerteljesítményt a megadott értéken stabilan lehet tartani (jellemzően ±1% eltéréssel). Ezáltal biztosítottak a reprodukálható folyamateredmények a lézer teljes élettartamán keresztül.
A megmunkáló optikák és lézerfénykábelek egyszerűen hűthetők a lézer hűtővizével. Külön hűtés így nem szükséges.
Üzemzavar esetén a TRUMPF szervizszakértői biztos távolsági csatlakozáson keresztül aktívan hozzáférnek az Ön lézeréhez. Legtöbb esetben a zavar gyakran így közvetlenül elhárítható, vagy a lézer konfigurációja oly módon módosítható, hogy Ön a pótalkatrész megérkezéséig tovább tudjon gyártani. Ez maximális rendelkezésre állást tesz lehetővé Önnek.
Az interfészek döntő fontosságúak ahhoz, hogy a TruDiode lézert az Ön gépébe vagy gyártósorába lehessen integrálni. Ezért a TRUMPF szilárdtest lézerei minden általános terepi busz rendszerhez kínálnak interfészeket. Kapható még: valós idejű interfész, párhuzamos digitális I/O, interfészek folyamatérzékelőkhöz, OPC UA szoftver interfész, analóg bemeneti kártya, interfész az intelligens TRUMPF optikákhoz, pl. CFO vagy PFO.
A TruDiode interfészekkel rendelkezik az intelligens TRUMPF optikák vezérléséhez, pl. a felügyelt fókuszáló optika vagy PFO szkenneroptika. A megmunkáló optika programozása kényelmesen, a lézervezérlésen keresztül történik, méghozzá kiegészítő számítógép, ill. kiegészítő vezérlés nélkül. A kiszámított adatokat és a hozzájuk tartozó határértékeket a figyelmeztetésekkel és hibaüzenetekkel a TruControl lézervezérlésben lehet megjeleníteni.
Ahhoz, hogy rugalmasan tudjon tervezni a lézerrel, a sugárvezetésnél számos lehetőség áll a rendelkezésére. A sugárvezető a kompakt burkolatba van integrálva. A Plug & Play-jel a lézerfénykábelt egész egyszerűen a különböző munkaállomásokhoz csatlakoztathatja. Ön legfeljebb 2, illetve 4 szálkimenet közül választhat. A moduláris felépítésnek köszönhetően a lézerteljesítmény és a kimenetek száma is bármikor utólag felszerelhető a mezőben.
A lézerhálózatban Ön egy vagy több lézert egyenként legfeljebb 2, illetve 4 munkaállomással kapcsolhat össze. A lézer a teljesítményét vagy több állomásra osztja fel, vagy felváltva látja el őket teljes erővel. Ez növeli a lézer kihasználását, csökkenti a munkadarab költségeit, sőt lehetővé teszi Önnek a különböző alkalmazások kombinálását.
A TruControl a TRUMPF szilárdtest lézer vezérlő szoftvere – a gyors és egyszerű kezelés érdekében. Ön az impulzusformákat egyénileg az alkalmazásának megfelelően programozza. A lézerteljesítmény valós időben kerül szabályozásra a folyamat eredmények legjobb reprodukálhatósága érdekében. Ahhoz, hogy a legyártott munkadarabok fontos minőségi adatait évek múlva is nyomon tudja kísérni, az opcionális DataStore szoftver modul minden minőségi szempontból fontos adatot feljegyez. Amennyiben vannak külső vezérlések, akkor a TruControl ezekkel minden általános interfészen keresztül kommunikál. A bevitel a vezérlőpult érintőképernyőjén vagy egy panel számítógépen keresztül történik. Ön Etherneten keresztül köti be a lézert a hálózatba, és több számítógépet csatlakoztathat.
Gyártson mindig hatékonyan és gazdaságosan a TRUMPF érzékelőrendszernek köszönhetően. A VisionLine, CalibrationLine érzékelő termékek vagy az integrált pirométer stabil eljárásokat biztosítanak, úgy, hogy minden folyamatot felügyelnek a lézeres gyártásban, és így jelentősen hozzájárulnak a folyamatbiztonsághoz. A megmunkálás a mérés alatt zavartalanul tovább folyik – nincs szükség megszakításokra. Ez értékes gyártási időt takarít meg Önnek.
A TRUMPF képfeldolgozás felismeri a részegységek jellemzőit, és gondoskodik arról, hogy a hegesztés mindig a megfelelő helyen történjen.
A TRUMPF CalibrationLine kalibráló szerszám rendszeres, egyénileg meghatározható távolságokban ellenőrzi és korrigálja a fókusztávolságot és a lézerteljesítményt a munkadarabon.
A TRUMPF hőmérséklet-szabályozás a műanyag-hegesztésnél optikailag kiváló minőségű eredményekről gondoskodik.
A TRUMPF illesztési út felügyelet a műanyagok lézersugaras hegesztésénél ellenőrzi az alkatrész süllyesztését.
Lézer és lézerrendszer – nálunk tökéletes páros. Minden sugárforrás optimálisan a TRUMPF lézerrendszerek követelményeihez van igazítva. Válasszon a számos változat és opció közül. Így Ön egy pontosan az Ön feladatára szabott berendezést kap. Természetesen arra is lehetőség van, hogy a lézereink közvetlenül a gyártósorba integrálja.

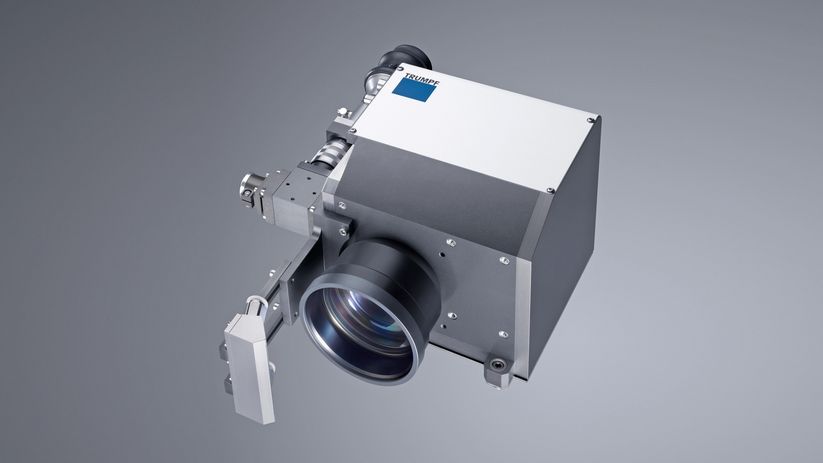

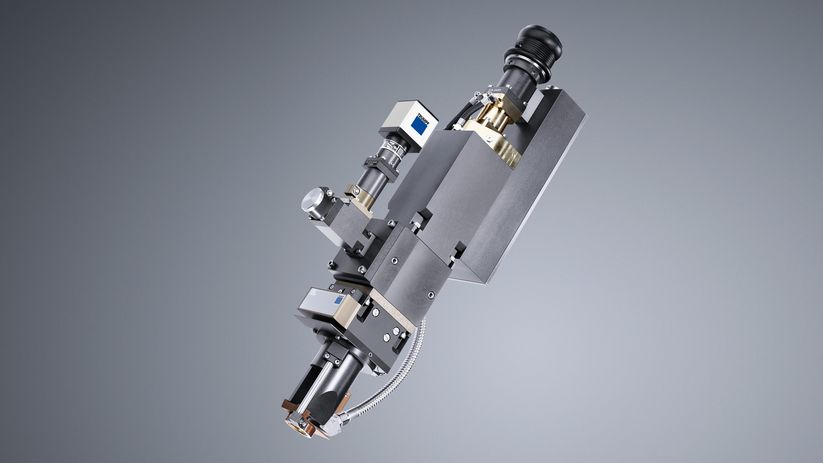

A TRUMPF minden olyan komponenst kínál Önnek, amelyre a sugárvezetőhöz szüksége van a lézertől a munkadarabig. Így különböző fókuszáló optikákat is, amelyek az ipari alkalmazás hosszú évei alatt precíznek és megbízhatónak bizonyultak. Az optikák egyszerűen integrálhatók - szabadon álló megmunkáló állomásokon és komplett gyártósorokon egyaránt. A TRUMPF megmunkáló optikák tökéletesen a TRUMPF lézerekhez vannak igazítva, és minden hullámhosszhoz rendelkezésre állnak.
Hegesztés, vágás, leválasztás, felfűtés vagy fúrás: a TRUMPF robusztus fókuszáló optikáival a folyamat eredménye kiváló minőségű lesz!
Az ideális optikák távoli megmunkáláshoz
Országonként eltérések lehetnek a termékválasztékban és ezekben az adatokban. A technika, felszereltség, ár és tartozékkínálat változtatásának jogát fenntartjuk. Kérjük, lépjen kapcsolatba a helyi kapcsolattartójával, hogy megtudja, hogy a termék az Ön országában rendelkezésre áll-e.
