Kijelölőlézer

TruMicro Mark 2000

Egyszerű és rugalmas

Komplett megoldás ultrarövid impulzusokkal való jelölésekhez

Ultrarövid impulzusokkal működő lézeres feliratozáshoz keres jelölőegységet? Akkor a TruMicro Mark 2000 az ideális választás. Az első kulcsrakész, komplett megoldás az ultrarövid impulzuslézerek terén egy jelölőállomáson, amely a lézer mellett a szkennert, a hűtőt, a szoftvert és a képfeldolgozást is magában foglalja. A rendszer minden egyes impulzushoz maximális folyamatstabilitást biztosít a lézerteljesítmény szabályozásnak, valamint a felügyelt impulzusenergiának köszönhetően. A multi-impulzus technológia az impulzusszám és -távolság egyéni testreszabását teszi lehetővé szabadon konfigurálható impulzusmenetben. Így Ön a TruMicro Mark 2000-et a hideg megmunkálás keretében más alkalmazásokhoz is használhatja.

Fekete jelölés (Black Marking)

Készítsen mélyfekete, korrózióálló jelöléseket extrém impulzus-csúcsteljesítménnyel és ultrarövid impulzuslézerekkel a piko- és femtomásodperces tartományban.

Az orvostechnika specialistája

Feliratozzon implantátumokat és műtéti eszközöket korrózióállóan a TruMicro Mark 2000-rel. Az UKP technológiánknak köszönhetően az olyan nehezen feliratozható orvosi műanyagok is feliratozhatók, mint az UHMWPE.

100%-ig méretre szabott impulzusok

Az ultragyors teljesítménymodulátor a teljesítményt és impulzusenergiát pontosan szinten tartja.

Precíziós munka

Kiváló sugárminőség az abszolút pontossághoz

Kíméli a felületet

Jelölje meg a krómozott műanyagokat a polimer réteg megváltozása nélkül.

Csillogó fellépés

Az ultrarövid impulzusokkal erősen fényvisszaverő felületeket is meg tud jelölni.

Lézerjelölésű UDI kód orvosi kalapácson, TRUMPF fekete jelölés (blackmarking) TruMark jelölőlézerrel

Az ultrarövid lézerimpulzusokkal a TruMicro Mark az ideális partner a kiváló minőségű UDI kódok felviteléhez. A fekete jelölés (blackmarking) eljárásnak köszönhetően a kód korrózióálló, és a műtőben nehéz fényviszonyoknál is olvasható.

Hideg megmunkálás a TruMicro Mark 2000 sorozattal
Nincs vagy célzott hőbevitel

A kevés piko- és femtomásodperces lézerimpulzussal az anyagok praktikusan termikus és mechanikus behatás nélkül hatékonyan megmunkálhatók. Ehhez a lézerimpulzusnak – és így az energiabevitel időtartamának is – elég rövidnek kell lennie, hogy elkerülhető legyen a hőmérséklet-kiegyenlítődés az elektronok és hozzájuk tartozó atomok között. Az anyag hirtelen párolog el. A hő nem kerül be a környező anyagba, a termikus, feszültség okozta repedés elkerülhető. Ezt hívjuk "hideg megmunkálásnak”.

Korlátozott példányszámú gravírozás egy Junghans óráról

A Junghans óragyártó limitált Meister S Chronoscope Platinum Edition 160-as kiadása világszerte megdobogtatja az órák rajongóinak szívét. Mindössze tizenkét példány kerül forgalomba. Az értékes platinába a kiadási gravírozást a limitált sorszámmal együtt egy TruMark Station 7000‑be beépített TruMicro Mark 2030 készítette.

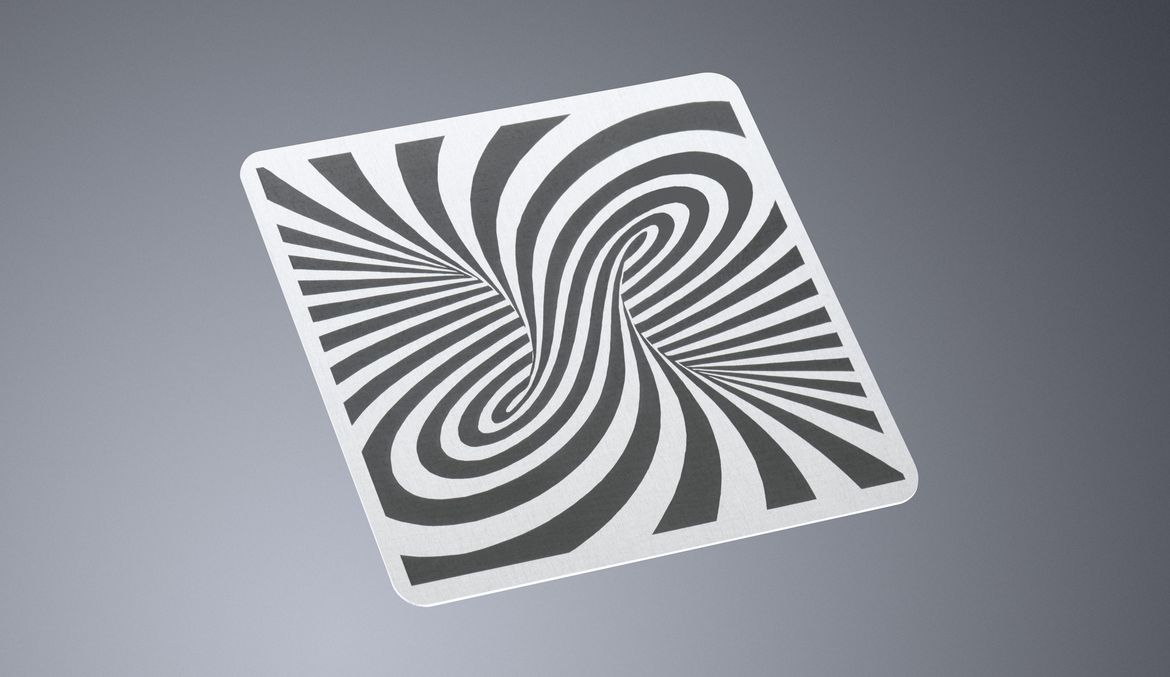

Elox alumínium fekete jelölése

Fekete jelölés (Black Marking)

A lézersugaras megmunkálással a fémeknél egy színváltozás vagy akár fekete jelölés is kiváltható – az úgynevezett Black Marking. Az ultrarövid lézerimpulzusok alig adnak le hőt az anyagba. Így a szabad króm aránya a nemesacélban elég magas marad az öngyógyító krómoxid-réteg képződéséhez a felületen – így a jelölés a nemesacélon korrózióálló. Ezáltal a Black Marking különösen alkalmas a jelölési kötelezettség végrehajtásában az orvostechnikában.

UDI jelölés

Lézersugaras feliratozás az orvostechnikában

Az orvostechnikai termékek gyártásában rendkívül fontos a visszakövethetőség, ezért a géppel kiolvasható feliratok rendkívüli jelentőséggel bírnak. A TruMicro Mark 2000-rel a jelölés módja és formája nem ismer határokat: UDI-konform termékjelölés a kódolatlan írásban, vonalkód vagy Data Matrix kód a termék visszakövethetőségéhez, mikrofeliratozás pár századmilliméter nagyságrendben vagy finom grafikák a legkiválóbb minőségben.

TruMicro Mark 2030
Lézerparaméterek
Sugárminőség (M²) < 1,3
Hullámhossz 1030 nm
Átlagos kimenő teljesítmény 20 W
Impulzus-időtartam 900 fs , 20 ps, 400 fs – 20 ps (változtatható)
Max. impulzusenergia 20 µJ , 100 µJ
Max. ismétlési arány 1000 kHz , választhatóan 2000 kHz
Kivitel
Ellátószekrény méretei (Sz x Ma x Mé) 600 mm x 1225 mm x 825 mm
Munkaállomás méretei (Sz x Ma x Mé) 860 mm x 2000 mm x 1312 mm
Lézerfej méretei szkennerrel (Sz x Ma x Mé) 838,5 mm x 375 mm x 180 mm
TruTops Mark termékábra

TruTops Mark

A TruTops Mark feliratozó szoftver a TruMicro Mark-kal való feliratozást a lehető legegyszerűbbé teszi. A TruTops Mark program a feliratozó szoftvert, a CAD szerkesztőt, a lézerparaméterek és interfészek kezelőjét, a folyamatprogramozást a QuickFlow-val és egy diagnózis eszközzel kombinálja. Ön az egyénileg kezelhető felületen keresztül minden funkciót kézben tart. A CAD szerkesztővel a grafikus tárgyak egyszerűen rajzolhatók és elrendezhetők. A lézerparaméterek adatbázisa lehetővé teszi Önnek az optimalizált paraméterek újbóli használatát. A QuickFlow folyamatprogramozással "Pick-and-Drop” olyan programokat készít, amelyek a teljes feliratozási ciklust az elejétől a végéig vezérlik. A diagnosztikai eszköz az érzékelők által rögzített, analóg mért értékeket jelenítik meg és elemzik.

A hasznos kiegészítő opciókkal Ön még hatékonyabban és folyamatbiztosabban dolgozik a TruMicro Markkal.

A TruMark lézer célzólézerei
Célzólézer

A célzólézerrel a feliratozandó tartalmat egy látható vörös fényű lézerdióda szimulálja. Így Ön már ekkor benyomást szerezhet a feldolgozás eredményéről, és az alkatrészt egyszerűbben pozícionálhatja a jelölőmezőben.

Képfeldolgozás a jelölő alkalmazáshoz
Képfeldolgozás

A VisionLine 3 képfeldolgozással Ön kiegészítő minőségbiztosításról gondoskodhat a gyártásában. Alkatrész-felismerés helyzetkorrekcióval vagy Data Matrix kódok olvasása és kiértékelése – a moduláris felépítéssel mindig megvan a megfelelő megoldásunk az eljárásához.

UDI TRUMPF marking systems
TruTops Mark – modul interfész

Így profitál Ön a gyártási folyamatába való teljes integrálással: a TruTops Mark – Module Interfaces szoftvermegoldásunkkal Ön a jelölőrendszert összekapcsolja a külső perifériával vagy az adatbázisával a gyártás szempontjából releváns adatok kiolvasásához és visszaírásához.

Számos interfész – az egyszerű integrációhoz

Az interfészek döntő fontosságúak ahhoz, hogy a TruMicro lézert az Ön gépébe vagy gyártósorába lehessen integrálni. Ezért a TRUMPF szilárdtest lézerei minden általános terepi busz rendszerhez kínálnak interfészeket.

Remote Services

Üzemzavar esetén a TRUMPF szervizszakértői biztos távolsági csatlakozáson keresztül aktívan hozzáférnek az Ön lézeréhez. A zavar gyakran így közvetlenül elhárítható, vagy a lézer konfigurációja oly módon módosítható, hogy Ön a pótalkatrész megérkezéséig tovább tudjon gyártani.

A munkadarab méretétől és az alkalmazás összetettségétől függően a munkaállomás portfólióban megtalálja a megfelelő változatot. Talál közöttük kis, kompakt feliratozó állomásokat és különösen nagy alkatrészekhez való berendezéseket. Ezenfelül ki tudja használni a különböző automatizálási lehetőségeket.
