TruMicro 5000 sorozat, gyors és gazdaságos

Rövid és ultrarövid impulzuslézer

TruMicro 5000 sorozat

Gyors és gazdaságos

Bezár

Mikroanyag megmunkálás: maximálisan termelékeny

A TRUMPF rövid- és ultrarövid impulzuslézerei mikromegmunkálást tesznek lehetővé a minőség, termelékenység és megtérülés olyan optimális kombinációjával, amely korlátlanul alkalmazható ipari környezetben. A különösen stabil impulzus és teljesítmény az impulzus generálás és impulzus kimenet leválasztásával érhető el. A szabadalmaztatott vezérlés minden egyes impulzus felügyeletéről gondoskodik, és a teljesítményt és impulzusenergiát pontosan az alkalmazáshoz szükséges szinten tartja. A TruMicro 5000 sorozat piko- és femtomásodperces lézerei megnyerőek a rendkívül rövid impulzusokkal és akár 500 μJ impulzusenergiákkal. Méghozzá kiváló sugárminőségnél és legfeljebb 150 W közepes teljesítménynél. Ez maximális termelékenységről gondoskodik a mikroanyag megmunkálásban. Majdnem minden anyagot olyan gyorsan elpárologtatnak, hogy hőhatás nem érzékelhető. Ezért optimálisan alkalmasak félvezető anyagokhoz, fémekhez, dielektrik

100%-ig méretre szabott impulzusok

Az ultragyors teljesítménymodulátor a teljesítményt és impulzusenergiát pontosan szinten tartja.

Sokoldalú tehetségek hideg feladatokhoz

Munkáljon meg hőérzékeny nyersanyagokat jelentős hőbevitel nélkül.

Integráció egyszerűen

A TruMicro lézerek könnyen integrálhatók, és minden általános interfésszel kompatibilisek.

Teljes teljesítmény

A közepes teljesítmény 100%-a külön impulzusokban a regeneratív korong technológiának köszönhetően

Ipari környezetben feltétel nélkül alkalmazható

A sikeres TruMicro 5000 sorozaton alapuló lézerek a napi gyártási feladatokhoz készültek.

A TruMicro 5000 sorozat optikai felépítése

Rendkívül stabil az optimális minőségért

A TruMicro 5000 sorozat ultrarövid impulzuslézerei megnyerőek a rendkívül rövid, 10 ps impulzusokkal és akár 500 μJ impulzusenergiákkal. Majdnem minden anyagot olyan gyorsan elpárologtatnak, hogy hőhatás nem érzékelhető. A szabadalmaztatott kétfokozatú lézerteljesítmény szabályozó beépített külső modulátorral abszolút stabillá teszi a lézert, impulzusról impulzusra, valamint a teljes teljesítménytartományban. Az impulzus-csúcsteljesítmény akár 40 MW is lehet.

Célzott hőbevitel a TruMicro 5000 sorozattal

Nincs vagy célzott hőbevitel

A kevés piko- és femtomásodperces lézerimpulzussal az anyagok praktikusan termikus és mechanikus behatás nélkül hatékonyan megmunkálhatók. Ehhez a lézerimpulzusnak – és így az energiabevitel időtartamának is – elég rövidnek kell lennie, hogy elkerülhető legyen a hőmérséklet-kiegyenlítődés az elektronok és hozzájuk tartozó atomok között. Az anyag hirtelen párolog el. A hő nem kerül be a környező anyagba, a termikus, feszültség okozta repedés elkerülhető. Ezt hívjuk "hideg megmunkálásnak". A fémekhez és számos további anyaghoz az ideális impulzus időtartam 1 és 10 ps között van.

Üveg lézervágás

Az anyag mechanikus terhelése üveg lézervágásánál a TruMicro ultrarövid impulzuslézerrel a minimumra csökkentett – nem keletkeznek repedések az éleknél, ezáltal a vágott alkatrészeket nem kell lecsiszolni. A display iparban a vegyileg keményített üvegeket strapabíró védőüvegként és vivőanyagként használják, és vágni kell őket.

Üveg nagy sebességű lézervágása

A lézer jelenleg az egyedüli kímélő és rugalmas eljárás a vegyileg keményített, nagy szakítószilárdságú üvegek vágásához. Az üvegek a lézerrel és a TOP Cleave vágási optikával a keményítési folyamat után elvághatók, az élek minősége pedig kiváló.

Rugalmas geometriák

A mechanikus eljárással szemben a lézerrel a kopásmentes és érintésmentes eljárás a rugalmas két- és 3D geometriákhoz is alkalmazható. Ehhez a TruMicro 5000 sorozat pikomásodperces lézere a tökéletes szerszám.

Lézervágott stent

A stentek gyártásánál döntő fontosságúak a nem csorba vágási felületek és élek. A pikomásodperces lézerek a stentek utómegmunkálás nélküli, nikkel-titánból való gyártását teszik lehetővé. Az ultrarövid impulzus technológia teszi lehetővé a rendkívül hőérzékeny, alakmemóriával rendelkező fémből készült, bio-felszívódó stentek vágását.

A zafír rendkívül precíz strukturálódása

A zafír védi az okostelefonok nagyfelbontású kameráit, a LED gyártásban alapanyagként és kiváló minőségű termékeknél fedőüvegként szolgál. Rendkívül ellenálló és kemény. Ezért a zafírt nehéz hagyományos eszközökkel hatékonyan, repedések nélkül megmunkálni. A TruMicro 5000 sorozat lézerével olyan minőséget ér el, amelynél nincs szükség utómegmunkálásra.

A TruMicro 5000 sorozat pikomásodperces lézerével vágott zafír minta

Lézervágott zafír minta

A TruMicro 5000 sorozat pikomásodperces lézerével kiváló minőségben lehet finom geometriákat vágni. Ezenfelül a pikomásodperces lézer közepes teljesítménye a legnagyobb termelékenységről is gondoskodik.

Nyomtatott áramköri kártya lézersugaras fúrása a TruMicro 5000 sorozat lézerével.

Nyomtatott áramköri kártya könnyű fúrása

A modern nyomtatott áramköri kártyák felépítése többrétegű, és így rendkívül kompaktak. A rézzel bevont lyukak a vezetőpályákat a szinteken keresztül kötik össze. Ehhez olyan lyukakat fúrnak, amelyek átmérője 100 μm-nél kisebb. A pikomásodperces lézerek ezt a feladatot egyetlen munkamenetben elintézik. A rendelkezésre álló impulzus-csúcsteljesítmények a kívánt geometriát és minőséget teszik lehetővé – méghozzá rendkívül nagy termelékenységgel.

Mikrofúrás nyomtatott áramköri kártya alapon

A nyomtatott áramköri kártya alapanyagában lévő furat részletes nézetében látható, hogy milyen minőségben végzi a TruMicro lézer a megmunkálást. Itt alapvető a rendelkezésre álló impulzus-csúcsteljesítmény, amely kiegészítőleg növeli a termelékenységet is.

Lézersugaras furatok egy kerámialapon

A jó elektromos szigetelő tulajdonságok és a nagyfokú hőállóság az olyan műszaki kerámiákat, mint az alumínium nitrid, alumínium oxid, szilícium-nitrid és cirkónium oxid, sokoldalúan keresett anyagokká teszik. A pikomásodperces lézerekkel ezekben az anyagokban a legkisebb átmérőjű furatokat kiváló minőségben hozhat létre.

Lézersugárral megmunkált merev, kemény anyagok

Merev, kemény anyagok lézersugaras megmunkálása (kerámia, üveg, zafír)

A TruMicro 5000 sorozat lézereivel a merev, kemény anyagokat, pl. kerámia, kiváló minőségben tudja megmunkálni. A vékony kerámiák fúrása és vágása a pikomásodperces lézer szakterülete. Segítségével a legkisebb átmérőket is kiváló minőségben készítheti el.

Mikrofuratok vékony volfrámban

A 70 mikrométer átmérőjű, rácsos elrendezésű mikrofuratok 0,2 milliméter vékony volfrámban.

-/-

Megszakítás

Termékek összehasonlítása

Kiinduló termék Az Ön kiinduló terméke

Összehasonlítás most

	TruMicro 5050 Termék összehasonlítása	TruMicro 5050 Femto Edition Termék összehasonlítása	TruMicro 5070 Termék összehasonlítása	TruMicro 5070 Femto Edition Termék összehasonlítása	TruMicro 5080 Termék összehasonlítása	TruMicro 5080 Femto Edition Termék összehasonlítása	TruMicro 5250 Termék összehasonlítása	TruMicro 5250 Femto Edition Termék összehasonlítása	TruMicro 5270 Termék összehasonlítása	TruMicro 5270 Femto Edition Termék összehasonlítása	TruMicro 5280 Termék összehasonlítása	TruMicro 5280 Femto Edition Termék összehasonlítása	TruMicro 5350 Termék összehasonlítása	TruMicro 5370 Termék összehasonlítása	TruMicro 5380 Termék összehasonlítása	TruMicro 5380 Femto Edition Termék összehasonlítása
Lézerparaméterek
Átlagos kimenő teljesítmény	50 W	40 W	100 W	80 W	150 W	120 W	30 W	25 W	60 W	50 W	90 W	75 W	15 W	30 W	45 W	36 W
Sugárminőség (M²)	< 1,3 Standard, M² < 1,2 opcionális	< 1,3 Standard, M² < 1,2 opcionális	< 1,3 Standard, M² < 1,2 opcionális	< 1,3 Standard, M² < 1,2 opcionális	< 1,3 Standard, M² < 1,2 opcionális	< 1,3 Standard, M² < 1,2 opcionális	< 1,3 Standard, M² < 1,2 opcionális	< 1,3 Standard, M² < 1,2 opcionális	< 1,3 Standard, M² < 1,2 opcionális	< 1,3 Standard, M² < 1,2 opcionális	< 1,3 Standard, M² < 1,2 opcionális	< 1,3 Standard, M² < 1,2 opcionális	< 1,3 Standard, M² < 1,2 opcionális	< 1,3 Standard, M² < 1,2 opcionális	< 1,3 Standard, M² < 1,2 opcionális	< 1,3 Standard, M² < 1,2 opcionális
Hullámhossz	1030 nm	1030 nm	1030 nm	1030 nm	1030 nm	1030 nm	515 nm	515 nm	515 nm	515 nm	515 nm	515 nm	343 nm	343 nm	343 nm	343 nm
Impulzus-időtartam	< 10 ps	875 fs ± 125 fs	< 10 ps	875 fs ± 125 fs	< 10 ps	900 fs (Tűrés: -150…+100 fs)	< 10 ps	800 fs ± 100 fs	< 10 ps	800 fs ± 100 fs	< 10 ps	800 fs	< 10 ps	< 10 ps	< 10 ps	800 fs
Max. impulzusenergia	500 µJ	200 µJ	500 µJ	200 µJ	250 µJ	200 µJ	150 µJ	125 µJ	150 µJ	125 µJ	150 µJ	125 µJ	75 µJ	75 µJ	75 µJ	36 µJ
Min. ismétlési arány	100 kHz	200 kHz	200 kHz	400 kHz	600 kHz	600 kHz	200 kHz	200 kHz	400 kHz	400 kHz	600 kHz	600 kHz	200 kHz	400 kHz	600 kHz	-
Max. ismétlési arány	1000 kHz	1000 kHz	1000 kHz	1000 kHz	1000 kHz	1000 kHz	1000 kHz	1000 kHz	1000 kHz	1000 kHz	1000 kHz	1000 kHz	1000 kHz	1000 kHz	1000 kHz	1000 kHz
Kivitel
Lézerfej méretei (Sz x Ma x Mé)	680 mm x 289 mm x 1060 mm	680 mm x 289 mm x 1060 mm	680 mm x 289 mm x 1060 mm	680 mm x 289 mm x 1060 mm	680 mm x 289 mm x 1060 mm	680 mm x 289 mm x 1060 mm	680 mm x 289 mm x 1060 mm	680 mm x 289 mm x 1060 mm	680 mm x 289 mm x 1060 mm	680 mm x 289 mm x 1060 mm	680 mm x 289 mm x 1060 mm	680 mm x 289 mm x 1060 mm	680 mm x 289 mm x 1060 mm	680 mm x 289 mm x 1060 mm	680 mm x 289 mm x 1060 mm	680 mm x 289 mm x 1060 mm
Ellátókészülék méretei (Sz x Ma x Mé)	442 mm x 1192 mm x 910 mm	442 mm x 1192 mm x 910 mm	442 mm x 1192 mm x 910 mm	442 mm x 1192 mm x 910 mm	442 mm x 1192 mm x 910 mm	442 mm x 1192 mm x 910 mm	442 mm x 1192 mm x 910 mm	442 mm x 1192 mm x 910 mm	442 mm x 1192 mm x 910 mm	442 mm x 1192 mm x 910 mm	442 mm x 1192 mm x 910 mm	442 mm x 1192 mm x 910 mm	442 mm x 1192 mm x 910 mm	442 mm x 1192 mm x 910 mm	442 mm x 1192 mm x 910 mm	442 mm x 1192 mm x 910 mm
Felállítás
Védettség	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54
A környezet hőmérséklete	20 °C - 30 °C	20 °C - 30 °C	20 °C - 30 °C	20 °C - 30 °C	20 °C - 30 °C	20 °C - 30 °C	20 °C - 30 °C	20 °C - 30 °C	20 °C - 30 °C	20 °C - 30 °C	20 °C - 30 °C	20 °C - 30 °C	20 °C - 30 °C	20 °C - 30 °C	20 °C - 30 °C	20 °C - 30 °C

Termékek összehasonlítása Összehasonlítás befejezése Összehasonlítás befejezése	TruMicro 5050	TruMicro 5050 Femto Edition	TruMicro 5070	TruMicro 5070 Femto Edition	TruMicro 5080	TruMicro 5080 Femto Edition	TruMicro 5250	TruMicro 5250 Femto Edition	TruMicro 5270	TruMicro 5270 Femto Edition	TruMicro 5280	TruMicro 5280 Femto Edition	TruMicro 5350	TruMicro 5370	TruMicro 5380	TruMicro 5380 Femto Edition
Lézerparaméterek
Átlagos kimenő teljesítmény	50 W	40 W	100 W	80 W	150 W	120 W	30 W	25 W	60 W	50 W	90 W	75 W	15 W	30 W	45 W	36 W
Sugárminőség (M²)	< 1,3 Standard, M² < 1,2 opcionális	< 1,3 Standard, M² < 1,2 opcionális	< 1,3 Standard, M² < 1,2 opcionális	< 1,3 Standard, M² < 1,2 opcionális	< 1,3 Standard, M² < 1,2 opcionális	< 1,3 Standard, M² < 1,2 opcionális	< 1,3 Standard, M² < 1,2 opcionális	< 1,3 Standard, M² < 1,2 opcionális	< 1,3 Standard, M² < 1,2 opcionális	< 1,3 Standard, M² < 1,2 opcionális	< 1,3 Standard, M² < 1,2 opcionális	< 1,3 Standard, M² < 1,2 opcionális	< 1,3 Standard, M² < 1,2 opcionális	< 1,3 Standard, M² < 1,2 opcionális	< 1,3 Standard, M² < 1,2 opcionális	< 1,3 Standard, M² < 1,2 opcionális
Hullámhossz	1030 nm	1030 nm	1030 nm	1030 nm	1030 nm	1030 nm	515 nm	515 nm	515 nm	515 nm	515 nm	515 nm	343 nm	343 nm	343 nm	343 nm
Impulzus-időtartam	< 10 ps	875 fs ± 125 fs	< 10 ps	875 fs ± 125 fs	< 10 ps	900 fs (Tűrés: -150…+100 fs)	< 10 ps	800 fs ± 100 fs	< 10 ps	800 fs ± 100 fs	< 10 ps	800 fs	< 10 ps	< 10 ps	< 10 ps	800 fs
Max. impulzusenergia	500 µJ	200 µJ	500 µJ	200 µJ	250 µJ	200 µJ	150 µJ	125 µJ	150 µJ	125 µJ	150 µJ	125 µJ	75 µJ	75 µJ	75 µJ	36 µJ
Min. ismétlési arány	100 kHz	200 kHz	200 kHz	400 kHz	600 kHz	600 kHz	200 kHz	200 kHz	400 kHz	400 kHz	600 kHz	600 kHz	200 kHz	400 kHz	600 kHz	-
Max. ismétlési arány	1000 kHz	1000 kHz	1000 kHz	1000 kHz	1000 kHz	1000 kHz	1000 kHz	1000 kHz	1000 kHz	1000 kHz	1000 kHz	1000 kHz	1000 kHz	1000 kHz	1000 kHz	1000 kHz
Kivitel
Lézerfej méretei (Sz x Ma x Mé)	680 mm x 289 mm x 1060 mm	680 mm x 289 mm x 1060 mm	680 mm x 289 mm x 1060 mm	680 mm x 289 mm x 1060 mm	680 mm x 289 mm x 1060 mm	680 mm x 289 mm x 1060 mm	680 mm x 289 mm x 1060 mm	680 mm x 289 mm x 1060 mm	680 mm x 289 mm x 1060 mm	680 mm x 289 mm x 1060 mm	680 mm x 289 mm x 1060 mm	680 mm x 289 mm x 1060 mm	680 mm x 289 mm x 1060 mm	680 mm x 289 mm x 1060 mm	680 mm x 289 mm x 1060 mm	680 mm x 289 mm x 1060 mm
Ellátókészülék méretei (Sz x Ma x Mé)	442 mm x 1192 mm x 910 mm	442 mm x 1192 mm x 910 mm	442 mm x 1192 mm x 910 mm	442 mm x 1192 mm x 910 mm	442 mm x 1192 mm x 910 mm	442 mm x 1192 mm x 910 mm	442 mm x 1192 mm x 910 mm	442 mm x 1192 mm x 910 mm	442 mm x 1192 mm x 910 mm	442 mm x 1192 mm x 910 mm	442 mm x 1192 mm x 910 mm	442 mm x 1192 mm x 910 mm	442 mm x 1192 mm x 910 mm	442 mm x 1192 mm x 910 mm	442 mm x 1192 mm x 910 mm	442 mm x 1192 mm x 910 mm
Felállítás
Védettség	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54
A környezet hőmérséklete	20 °C - 30 °C	20 °C - 30 °C	20 °C - 30 °C	20 °C - 30 °C	20 °C - 30 °C	20 °C - 30 °C	20 °C - 30 °C	20 °C - 30 °C	20 °C - 30 °C	20 °C - 30 °C	20 °C - 30 °C	20 °C - 30 °C	20 °C - 30 °C	20 °C - 30 °C	20 °C - 30 °C	20 °C - 30 °C

PDF <1MB

Műszaki adatlap

Minden termékváltozat műszaki adatainak letöltésre.

TruControl

A TruControl a TRUMPF szilárdtest lézer gyorsan és egyszerűen kezelhető vezérlése. A lézerteljesítményt valós időben szabályozza a reprodukálható eredmények érdekében. A TruControl kezeli, vezérli és megjeleníti az interfész kiosztást. Ön profitál az egységes vezérlésfelépítésből minden lézertechnológiában. A lézerek interfészekkel rendelkeznek az intelligens TRUMPF optikák vezérléséhez, pl. a felügyelt fókuszáló optika vagy PFO szkenneroptika. A megmunkáló optika programozása kényelmesen, a lézervezérlésen keresztül történik. A TRUMPF távoli elérés szolgáltatásával Ön néhány másodperc alatt távkarbantartási segítséget kap Ezáltal megelőzhetők vagy a lehető legjobban előkészíthetők a szervizelések, és nő a lézerkészülék rendelkezésre állása.

A TERMÉKHEZ

A hasznos kiegészítő opciókkal még hatékonyabban és folyamatbiztosabban dolgozik a TruMicro 5000 sorozat lézereivel

Számos interfész – az egyszerű integrációhoz

Az interfészek döntő fontosságúak ahhoz, hogy a TruMicro lézert az Ön gépébe vagy gyártósorába lehessen integrálni. Ezért a TRUMPF szilárdtest lézerei minden általános terepi busz rendszerhez kínálnak interfészeket. Kapható még: valós idejű interfész, párhuzamos digitális I/O, interfészek folyamatérzékelőkhöz, OPC UA szoftver interfész, analóg bemeneti kártya, interfész az intelligens TRUMPF optikákhoz (CFO, PFO).

Remote Services

Üzemzavar esetén a TRUMPF szervizszakértői biztos távolsági csatlakozáson keresztül aktívan hozzáférnek az Ön lézeréhez. A zavar gyakran így közvetlenül elhárítható, vagy a lézer konfigurációja oly módon módosítható, hogy Ön a pótalkatrész megérkezéséig tovább tudjon gyártani.

Remote Services

A TRUMPF minden olyan komponenst kínál Önnek, amelyre a sugárvezetőhöz szüksége van a lézertől a munkadarabig. Így különböző fókuszáló optikákat is, amelyek az ipari alkalmazás hosszú évei alatt precíznek és megbízhatónak bizonyultak. Az optikák egyszerűen integrálhatók – szabadon álló megmunkáló állomásokon és komplett gyártósorokon egyaránt. A moduláris felépítés lehetővé teszi az optikák lézertípushoz, valamint a különböző megmunkálási helyzetekhez való igazítását.

TOP Cleave vágási optika

A TOP Cleave fókuszáló optika olyan átlátszó anyagok gyors vágására szolgáló megmunkáló optika, mint például az üveg vagy a zafír.

TOP Cleave vágási optika

Üveg nagy sebességű lézervágása

A termékcsoporthoz

Az ultrarövid lézerimpulzusok nemcsak ultrarövidek, hanem olyan lézerimpulzus-tulajdonságokkal rendelkeznek, mint az energia és teljesítmény csúcsértékek. Ahhoz, hogy ezen csúcsintenzitás ellenére a munkadarab pontosan a megfelelő impulzust kapja, speciális sugárvezető és sugárformázó elemek szükségesek. TRUMPF olyan sugárváltókkal, eltérítőkkel, sugártágításokkal és polarizációs optikákkal rendelkezik, amelyek az ultrarövid impulzuslézerekkel való alkalmazásra optimalizáltak.

TruMicro 90°-os eltérítő

A TruMicro eltérítők alkalmasak az ultrarövid lézerimpulzusokhoz való használatra a lézersugár vezetéséhez az impulzusparaméterek megtartásával.

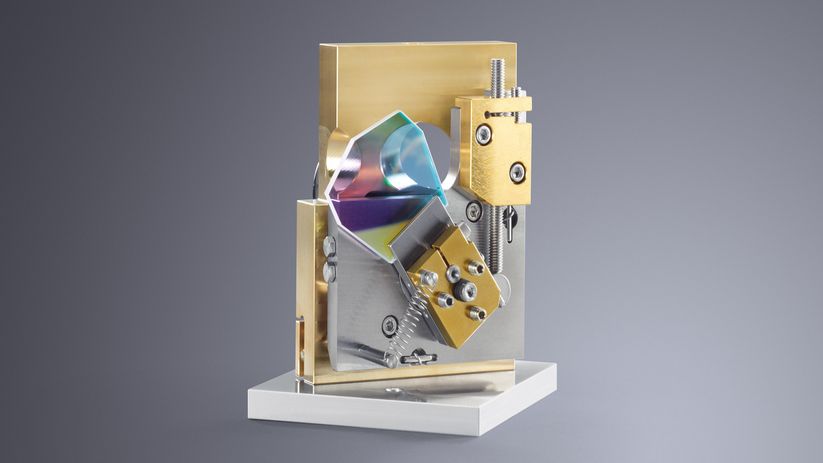

Beállítható sugárelosztó

A sugárelosztással két optikai átviteli út egyidejűleg ellátható a lézerteljesítmény egy-egy felével, és két munkadarab egyszerre munkálható meg. A mechanikus beállítás lehetővé teszi az osztott teljesítménynek a teljesítmény pontosan egyenletes elosztásához való igazítását mindkét sugárban.

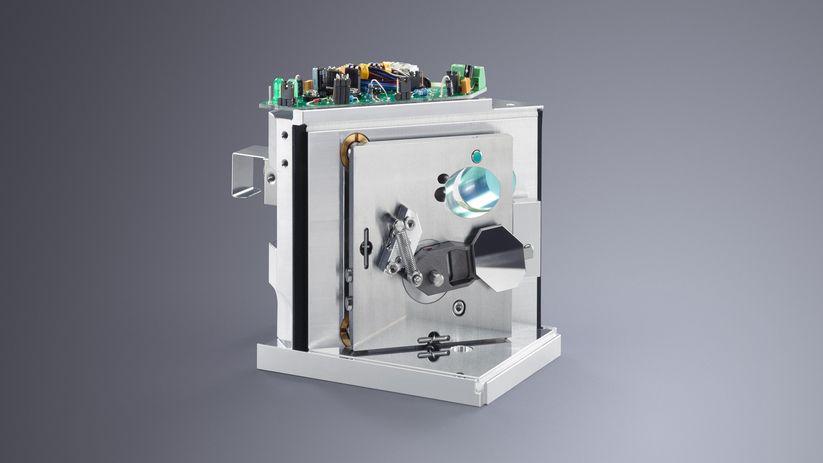

TruMicro sugárváltó

A sugárváltókkal a lézerfény alternatív módon két optikai átviteli úton vezethető a különböző munkadarabokhoz. A célzólézer lehetővé teszi a sugárvezető egyszerű beállítását.

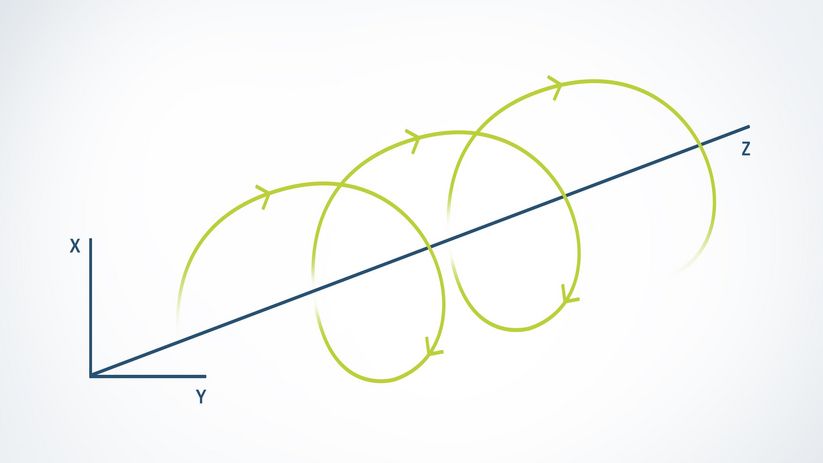

Ciklikusan polarizált fény

A ciklikusan polarizált fény a lineárisan polarizált fényből egy negyedhullám-lemez segítségével jön létre, és az alkalmazásoknál irányfüggő gyártási geometriák egyenletes megmunkálási eredményeit teszi lehetővé.

Országonként eltérések lehetnek a termékválasztékban és ezekben az adatokban. A technika, felszereltség, ár és tartozékkínálat változtatásának jogát fenntartjuk. Kérjük, lépjen kapcsolatba a helyi kapcsolattartójával, hogy megtudja, hogy a termék az Ön országában rendelkezésre áll-e.
