TruTool F 140, disegno quotato
Elevata qualità delle aggraffature – anche con acciaio inox
Con la TruTool F 140 è possibile chiudere con facilità pieghe Pittsburgh su canali sia diritti che arcuati con lamiere spesse da 0,6 a 1,4 mm. La macchina è inoltre adatta alla lavorazione di acciaio inox. La TruTool F 140 si adatta automaticamente allo spessore della lamiera. Rende inoltre superflua la preparazione per la lavorazione di elementi sagomati e ricurvi.
Un'unione a prova di tenuta, anche con acciaio inox.
La TruTool F 140 è particolarmente idonea alla lavorazione di acciaio legato con spessore fino a 0,6 mm.
Elevata sicurezza di processo
Adattamento automatico allo spessore del materiale. Otterrete così risultati di aggraffatura sempre uniformi.
Campo di applicazione
Con la TruTool F 140 potete chiudere l'aggraffatura sia su condotte diritte che curve.
Altezza del bordo e spessori della lamiera
È idonea per altezze del bordo da 8 a 12 mm e per spessori della lamiera da 0,6 a 1,4 mm.
Per la chiusura di pieghe Pittsburgh
Su canali diritti o arcuati con bordi di altezza da 8 a 12 mm e spessori lamiera in acciaio da costruzione a partire da 1,4 mm e di 0,6 mm per acciaio inox.
I seguenti materiali soggetti a usura e i relativi accessori sono inclusi nel volume di fornitura.
Rullo di formatura completo 0,6 - 1 mm
1 pezzo 01110327

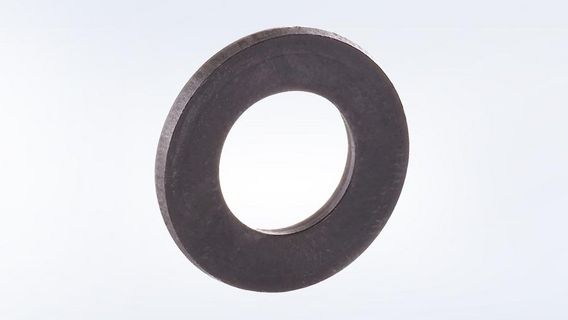

Rondella distanziatrice
1 pezzo 0020214
Estrattore
1 pezzo 0247536
TRUMPF Box S2
1 pezzo 1763682
Trovate qui il materiale soggetto a usura e gli accessori idonei per la vostra macchina.
Rullo di azionamento
1 pezzo
3523
Rullo di formatura 0,6 - 1 mm
1 rullo di formatura 0,6 - 1 mm, 1 rondella distanziatrice e 1 cuscinetto a sfere
Kit da 1 pz
110327
Rullo di formatura 1 - 1,4 mm
1 rullo di formatura 1 - 1,4 mm, 1 rondella distanziatrice e 1 cuscinetto a sfere
Kit da 1 pz
110331
Rullo di guida
1 pezzo
23181
TRUMPF Box S2
1 pezzo
1763682
|
TruTool F 140
|
|
|---|---|
| Spessori massimi della lamiera | |
| Spessore della lamiera massimo in acciaio fino a 400 N/mm² (max) | 1,4 mm |
| Spessore della lamiera massimo in acciaio fino a 600 N/mm² (max) | 0,6 mm |
| Altezza del bordo (B) | |
| Altezza del bordo (B) con spessore della lamiera 0,6 - 1,0 | 8 - 10 mm |
| Altezza del bordo (B) con spessore della lamiera > 1,0 - 1,4 | 10 - 12 mm |
| Raggi | |
| Raggio interno minimo (preformato) | 300 mm |
| Raggio esterno minimo | 500 mm |
| In generale | |
| Altezza del bordo (H) | 10 - 15 mm |
| Velocità di lavoro | 6 m/min - 10 m/min |
| Potenza assorbita nominale | 550 W |
| Traferro (c) | 2,5 mm |
| Peso | |
| Peso senza cavo | 4,2 kg |
PDF <1MB
Scheda tecnica
Dati tecnici di tutte le varianti dei prodotti, disponibili per il download.
Sono possibili scostamenti da questa gamma di prodotti e da questi dati in funzione del paese. Con riserva di modifiche relative a tecnica, dotazione, prezzo e offerta di accessori. Contattare il proprio interlocutore locale per sapere se il prodotto è disponibile nel proprio paese.
