Sistema TRUMPF di elaborazione delle immagini, fidatevi del vostro processo
Sistema TRUMPF di elaborazione delle immagini, fidatevi del vostro processo
Sistema a sensori

Elaborazione immagini

Massima fiducia nel processo con i sensori di processo TRUMPF.

Andare sul sicuro con i sensori di processo TRUMPF!

Con il sistema di elaborazione delle immagini VisionLine di TRUMPF non si hanno più pezzi difettosi. VisionLine rileva automaticamente la posizione del componente, inoltra l'informazione al sistema di comando e provvede a posizionare il giunto di saldatura o la marcatura sempre nel punto giusto. Il sistema riconosce immediatamente se un componente manca o se è già stato lavorato. Il sistema a sensori supporta le più svariate applicazioni: dalla saldatura e dal taglio fino alla marcatura. Anche la verifica del codice marcato o il riconoscimento del testo (OCR) è molto semplice. Grazie a un'interfaccia utente intuitiva e alla libreria di caratteristiche predefinita, VisionLine viene integrato nel processo di lavorazione in modo molto semplice. L'operatore può iniziare subito dopo poche fasi operative.

Soluzioni altamente integrate da un unico fornitore

TRUMPF fornisce l'intero sistema: dal laser ai sensori di processo e relativa consulenza

Aumentare la capacità dei processi

Riduzione delle esigenze per il posizionamento dei componenti, senza compromettere la qualità

Creazione semplice e autonoma

L'allestitore può creare da solo tutte le attività di elaborazione delle immagini, anche se non ha conoscenze specifiche nel campo.

Trasparente e sicuro

I dati delle immagini possono essere salvati in qualsiasi momento, garantendone così la tracciabilità.

Saldatura di hairpin con sistema di elaborazione immagini VisionLine

Saldatura di hairpin con sistema di elaborazione immagini VisionLine

Un'applicazione tipica per il sistema di elaborazione immagini VisionLine è il
riconoscimento della posizione di hairpin in statori utilizzati in motori elettrici.

Saldatura di componenti elettronici

Il sistema di elaborazione delle immagini riconosce i pin da saldare, ad esempio quelli di centraline di comando elettroniche, di sensori e attuatori.

Saldatura laser di giunzioni

Saldatura di giunzioni

Grazie all'elaborazione delle immagini, nella saldatura di scambiatori di calore o di guide di sedili vengono riconosciuti i punti da unire, che possono così essere saldati nel punto giusto.

Marcatura di testo e codice con il sistema di elaborazione delle immagini VisionLine Mark

Marcatura di testo e codice

Il sistema di elaborazione delle immagini VisionLine individua la posizione giusta prima del processo di marcatura e dopo la marcatura verifica se il contenuto e la qualità delle marcature corrispondono alle specifiche.

Riconoscimento della posizione e verifica del contenuto con VisionLine

Il sistema di elaborazione dell'immagine VisionLine individua, riconosce e apprende automaticamente la posizione del componente e può leggere e valutare i contenuti, come i Data Matrix Code.

Marcatura UDI

Identificazione UDI nella tecnica medicale

VisionLine permette il posizionamento automatico o manuale del contenuto da marcare, come ad una marcatura UDI, inclusa la documentazione.

TRUMPF GmbH * Co. KG

Controlli di qualità con VisionLine

VisionLine offre una funzione di autofocalizzazione del laser e una regolazione separata della posizione di focalizzazione di videocamera e laser, e permette così di eseguire la lavorazione laser e il controllo di qualità su più livelli.

Elaborazione immagini per applicazioni di taglio e saldatura
Elaborazione immagini per applicazioni di marcatura
Configurazione
Sistemi disponibili TruLaser Cell 3000 TruMark Station 5000, TruMark Station 7000
Laser disponibili TruDiode, TruDisk, TruFiber, TruPulse Serie TruMark 3000/5000, TruMicro Mark 2000, TruMark 6030 G2
Opzioni disponibili Basic, Detect, Project
Adjust (TruLaser Cell 3000)
Adjust, Detect, Model, Code, OCR
Lunghezze focali disponibili 150 / 200 mm (FocusLine Professional)
150 / 200 / 250 mm (WeldLine Modular)
150 / 200 / 250 / 300 mm (BEO D50)
200 / 300 mm (BEO D70)
255 / 345 / 450 mm (PFO 33-2)
255 / 450 mm (PFO 3D-2)
160 / 163 / 254 mm (TruMark)
Illuminazione - Kundenseitig oder 2- / 4- Beleuchtungsleisten 1
Parametri
Dimensioni modulo DMC minime leggibili - 30 μm
Codici supportati - Codici 1D (BC412, Codabar, Code 39, Code 93, Code 128, EAN 8, EAN 13, EAN 14, GS1-128, GS1 DataBar, Industrial 2 of 5, Interleaved 2 of 5, UPC-A, UPC-E)
Codici 2D (Data Matrix Code, Codice QR, Codice Aztec, Codice PDF417, MaxiCode)
Valutazione industriale del codice 1D e del codice 2D
Caratteri supportati - System Font (Arial, Calibri, Cambria, Courier, Times New Roman)
Machine Font (diversi caratteri non di Windows come OCR-A, OCR-B o Helvetica)
Nessuna scritta curva
Tempo tipico dell'elaborazione immagini 80 ms - 150 ms 200 ms
Precisione tipica della ricerca della distanza di lavorazione ± 50 μm con f = 150 mm (TruLaser Cell 3000) ± 50 μm (TruMicro Mark)
Precisione tipica del riconoscimento della posizione ± 20 μm al centro dell'immagine ± 20 μm al centro dell'immagine
Elaborazione immagini per applicazioni di taglio e saldatura

Elaborazione immagini per applicazioni di taglio e saldatura

Con l'elaborazione di immagini con fotocamera tutto è sotto controllo
nelle applicazioni di taglio e saldatura. Con le opzioni Basic, Detect e Project è possibile scegliere tra una semplice osservazione del pezzo, un riconoscimento delle caratteristiche o un ampliamento personalizzato. Per la TruLaser Cell 3000 è disponibile anche l'opzione Adjust per l'impostazione automatica della distanza di lavorazione.

Elaborazione immagini per applicazioni di marcatura

Elaborazione immagini per applicazioni di marcatura

Nelle applicazioni di marcatura, l'elaborazione delle immagini convince per le sue numerose possibilità. La fotocamera può osservare attraverso la lente dello scanner, può essere installata di lato o si possono utilizzare due telecamere: tutto è possibile. Con le opzioni Adjust, Detect, Model, Code e OCR si può scegliere tra ricerca della distanza di lavoro automatica, riconoscimento delle caratteristiche, lettura codici, verifica e riconoscimento di testo (OCR).

Elaborazione immagini, VisionLine Basic
VisionLine Basic

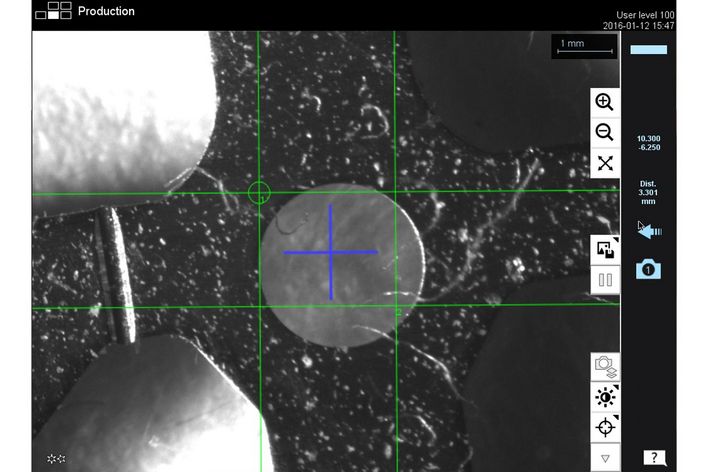

Un'immagine digitale della telecamera con reticolo nel fuoco del laser supporta l'operatore nelle fasi di osservazione del pezzo e di teaching. Un vantaggio particolare si ottiene utilizzando VisionLine Basic insieme alle ottiche a scanner della serie PFO. Viene corretto lo sfalsamento tra luce laser e luce di osservazione esterno al centro del campo di scansione, in modo che la posizione del fuoco visualizzata nell'immagine coincida con la posizione effettiva del fuoco del laser.

Sistema di elaborazione delle immagini VisionLine Adjust
VisionLine Adjust

La regolazione della posizione del fuoco automatica imposta la distanza giusta dal pezzo. Si risparmia così tempo nell'allestimento: è sufficiente premere un pulsante.

Riconoscimento di caratteristiche con VisionLine Detect
VisionLine Detect

L'accertamento spigoli permette di integrare nel processo di produzione un semplice riconoscimento delle caratteristiche sul pezzo, per consentire la correzione della posizione. Le caratteristiche distintive adatte per molti casi applicativi sono disponibili in una biblioteca di modelli (ad es. raggruppamenti, cerchi, linee o punti di taglio).

VisionLine Model

Il sistema di elaborazione dell'immagine offre il riconoscimento di caratteristiche geometriche acquisite per la correzione della posizione sul pezzo. Il programma di elaborazione dell'immagine può essere integrato con semplicità nel processo di produzione. Per ottenere un'illuminazione adeguata si può ricorrere a barre di illuminazione opzionali, così da assicurare la funzione anche in condizioni industriali difficili.

Sistema di elaborazione delle immagini VisionLine Trace
VisionLine Code

Mediante la rilettura del codice 1D o 2D marcato, ci si accerta che il contenuto sia corretto e leggibile. Oltre alla lettura del codice, se ne può verificare la qualità.

Sistema di elaborazione delle immagini VisionLine Trace Pro
VisionLine OCR

VisionLine OCR offre un sistema di riconoscimento dei caratteri (OCR - Optical Character Recognition) e valutazione di font sistema e macchina.

VisionLine Project
VisionLine Project

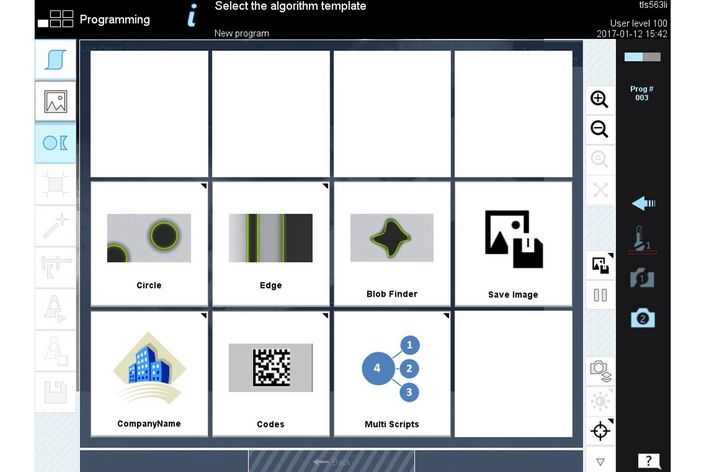

Con un pacchetto di servizi aggiuntivo, TRUMPF offre la soluzione completa per attività complesse di elaborazione delle immagini. Dopo avere riscontrato la fattibilità, si può procedere alla programmazione del programma di elaborazione stabile delle immagini, inclusa la sua esauriente documentazione.

Sono possibili scostamenti da questa gamma di prodotti e da questi dati in funzione del paese. Con riserva di modifiche relative a tecnica, dotazione, prezzo e offerta di accessori. Contattare il proprio interlocutore locale per sapere se il prodotto è disponibile nel proprio paese.

Note a piè di pagina
  • VisionLine OCR funktioniert ohne Beleuchtung nicht korrekt. Bei kundenseitiger Beleuchtung muss eine ausreichende Beleuchtungsstärke durch geeignete LEDs in der Wellenlänge 850 nm, beziehungsweise 630 nm bei den Markiersystemen TruMark 3230 und TruMark 3330, sichergestellt werden.
