TruTool TKF 700、寸法図面
小型でコンパクト
TruTool TKF 700を使って、平板やパイプで面取り長さ7 mm以下を加工することができます。クイックロックでキャリアおよび切断方向の変更を簡単に行うことができます。TruTool TKF 700はこのクラスにおける最も軽いモデルであり、機械は垂直・水平あるいは頭上位置でも難なく手動操作でき、あるいはワークステーションに固定して使用することも可能です。丸みのついたハンドルにより快適な作業が可能です。
軽量
TruTool TKF 700の重量はたった5.4 kgで、最軽量かつ最小のモデルです。
正しい設定
面取り高さおよび板厚は工具を使わずに簡単に調節することができます。
限られたスペースに理想的
切断方向は右または左に90°回転させることができます。
30°、37.5°、または45°
個々のねじれ角に合わせて三つのキャリアパーツから選択することができます。
ストレートおよび丸みのついたエッジ
外面および内面形状における溶接シーム処理。直径90 Mm以上の内部切抜き、および半径40 mm以上の曲線状エッジ
パイプ
内径80 Mm以上のパイプにおける溶接シーム処理。
以下の消耗品及び該当アクセサリーは納入範囲に含まれています。

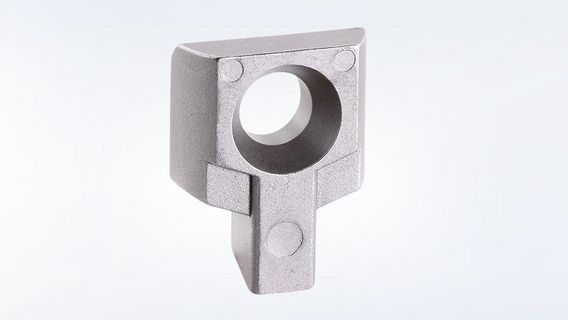

標準カッター (装着済み)
装着済み

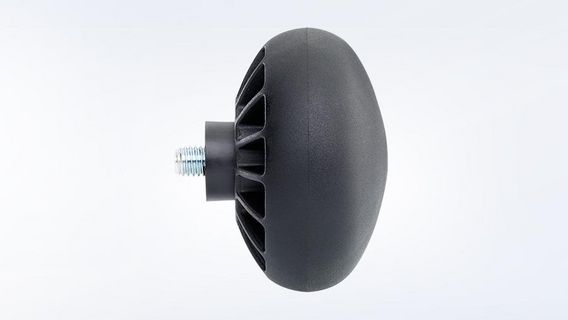

ハンドル
1個 0131063
レンチTORX T 25
1個 0131549
六角レンチ DIN 911-5
1個 0067857
六角レンチ DIN 911-4
1個 0067857
グリースガン (「G1」を充填) 70g
1個 1369906

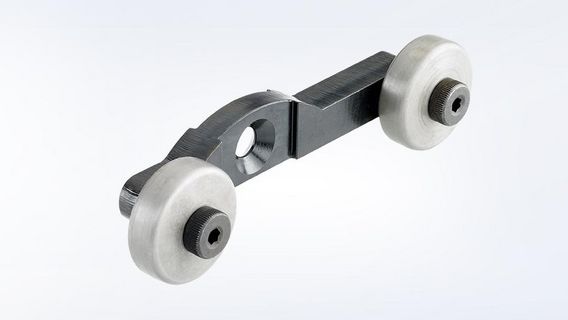

ローラホルダ一式
1個 0130868
TRUMPF Box M3
1個 1770951
それぞれの機械に合う消耗品とアクセサリーがここに記載されています

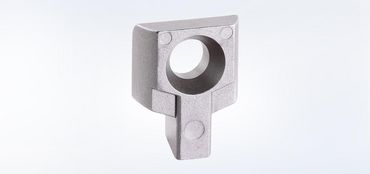

標準カッター
400 N/mm2以下のアルミニウム及び軟鋼加工用
5個セット
1264353

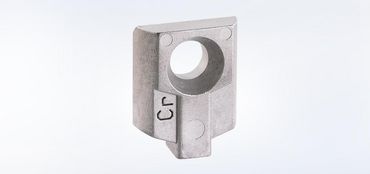

高強度カッター
600～800 N/mm2のクロム鋼加工用
5個セット
1264400
セット
2 x カッター及び1 x 皿頭ボルト
セット
132371
高強度セット
2 x 高強度カッター及び1 x 皿頭ボルト
セット
132740

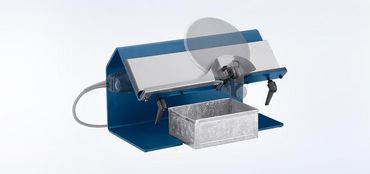

ワークステーション
設置使用での小さい部品の加工に最適
1個
977764
アルミニウム用パンチング・ニブリングオイル
ボトル1000 ml
125874
サポートプレート30°
キャリア30°に使用
1個
134609
サポートプレート37.5°
キャリア37.5°に使用
1個
259379
サポートプレート45°
キャリア45°に使用
1個
977765

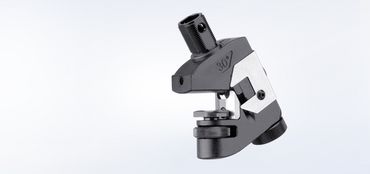

キャリア30°
斜角30°
1個
977770

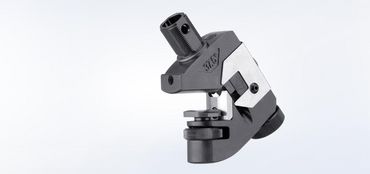

キャリア37.5°
斜角37.5°
1個
977769
キャリア45°
斜角45°
1個
977767
鋼用パンチング・ニブリングオイル
ボトル500 ml
103387
TRUMPF Box M3
1個
1770951
TruTool TKF 700 ねじれ角30°
|
TruTool TKF 700 ねじれ角37.5°
|
TruTool TKF 700 ねじれ角45°
| |
|---|---|---|---|
| 最大面取り長さ | |||
| 鋼400 N / mm²の最大面取り長さ | 7 mm | 7 mm | 7 mm |
| 鋼600 N / mm²の最大面取り長さ | 5.7 mm | 5.7 mm | 5.7 mm |
| 鋼800 N / mm²の最大面取り長さ | 4 mm | 4 mm | 4 mm |
| 半径 | |||
| 最小半径 | 40 mm | 40 mm | 40 mm |
| 一般 | |||
| 作業速度 | 1.5 m/min | 1.5 m/min | 1.5 m/min |
| 定格負荷でのストローク数 | 720 1/min | 720 1/min | 720 1/min |
| 定格入力 | 1400 W | 1400 W | 1400 W |
| 板厚 | 1 mm - 20 mm | 1 mm - 20 mm | 1 mm - 20 mm |
| 重量 | |||
| ケーブルを除いた重量 | 5.4 kg | 5.4 kg | 5.4 kg |
PDF <1MB
技術データシート
ダウンロード形式で用意された全製品バリエーションの技術データ。
国によっては、この製品ラインナップと製品情報が異なる場合があります。技術、装備、価格及び提供アクセサリーは変更されることがあります。 現地担当者に問い合わせて、国内で製品を入手できるかどうかを確認してください。
