空冷式高周波ジェネレータTruPlasma RF 1001 Airからは、最大1000 Wの高精度で再現性のある高周波電力が供給され、100 mW単位の極めて精緻な設定が可能であるため、多種多様なプラズマアプリケーションに適しています。半導体、ソーラーセルやディスプレイの製造などの用途を問わず、TRUMPF Hüttingerの特許取得済み技術と最新のプロセス機能により、常に最高の信頼性と最善の加工結果が保証されます。
極めて迅速で最適な周波数調整が保証され、それに伴ってジェネレータとマッチボックスの最適な連携作業が確実に実現します。
要求の高い新しいタイプのプロセスでも安全に制御されるため、製品の保護が保証されます。
パルス波形が複数のレベルで柔軟に制御されるため、最新のプラズマプロセスでの加工結果が向上します。
プロセス変更やレトロフィットの際に、ジェネレータの使用と交換を自由自在に行うことができます。
特許取得済みのCombineLineテクノロジーでは、真の50 Ωの出力インピーダンスにより均一な処理能力が保証されます。
高周波製品群内に様々な出力クラスが揃っているため、あらゆるプロセス要件をカバーすることができます。
プロセス変更又はシステム変更時にケーブル長を適応させる必要がなくなりました。
TruPlasma RF Air 1000シリーズの高周波ジェネレータは、RIE、ALD、PECVD、RFスパッタリングなどのプラズマプロセスに最適です。これらの手法は、半導体部品および微小電気機械システム (MEMS) の製造、ならびにフラットパネルディスプレイ及びソーラーセルのコーティングなどで利用されます。
TruPlasma RF Air 1000シリーズの典型的な用途は、ソーラー産業における難度の高いPECVD、エッチング及び高周波スパッタリングプロセスです。

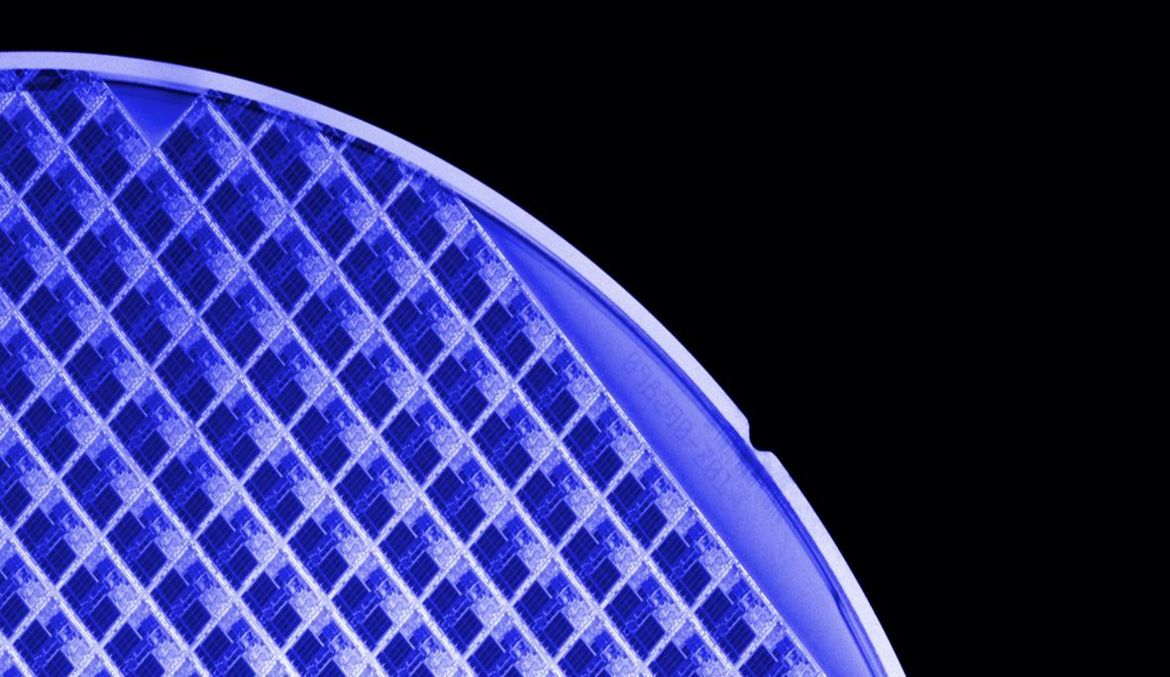

半導体製造の際には、ドライエッチングによる除去プロセスから、純珪素製造における浮遊帯溶融法に至るまで、様々なプラズマプロセスが実行されます。TruPlasma RF Air 1000シリーズのジェネレータは、各プロセスに合わせて最適に調整され、安定した電力供給を確保する必要条件をすべて備えているため、再現性のある優れた結果が得られます。
|
TruPlasma RF 1000 - 1/13 Air
|
|
|---|---|
| 高周波出力 | |
| 出力 | 1 kW |
| 定格出力 | 1 kW |
| 定格負荷のインピーダンス | 50 Ω |
| 出力周波数 | 13.56 MHz |
| 電源接続データ | |
| 供給電圧 | 190 - 240 V |
| 電源周波数 | 50-60 Hz |
| 電源入力電力 | 1.8 kVA |
| 出力係数 | 0.9 |
| 通信インターフェース | |
| 同期インターフェース | はい |
| アナログ/デジタル | はい |
| RS 232 / RS 485 | はい |
| PROFIBUS | いいえ |
| EtherCAT | はい |
| DeviceNet | はい |
| ハウジング | |
| 重量 | 15 kg |
| 保護タイプ IP | 20 |
| 冷却要件 | |
| 最大水圧 | N/A bar |
| 最小圧力差 | N/A bar |
| 最小流量 | N/A l/min |
| 冷媒温度 | 5 °C - 35 °C |
| 一般 | |
| 全体効率 | 70 % |
| 証明書 / 標準 | Semi S2、SEMI F47、UL、CE、RoHs |
| 環境条件 | |
| 外部温度 | 5 °C - 40 °C |
| 湿度 | 5 % - 85 % |
| 気圧 | 79.5 kPa - 106 kPa |
ダウンロード形式で用意された全製品バリエーションの技術データ。
最高の生産性と稼働率
高周波ジェネレータはフレキシブルで堅牢な設計になっているため、スループットの向上と運転コストの低下が可能です。
安定したプロセス、再現性のある結果
インテリジェントなリアルタイムマッチングを備えた特許取得済みのCombineLineテクノロジーは、TruPlasma RF 1001 Airの最適な稼働率を保証し、プラズマ変動や汚れを確実に防止します。
コンパクトでフレキシブルに使用可能
コンパクトに設計 (19インチラックのハーフサイズ) されたこの高周波ジェネレータでは、必要なスペースが極めてわずかであるため、新規設置及び既存設備へのレトロフィットソリューションに理想的です。多数のインタフェース (設定可能なアナログインタフェース、EtherNet、DeviceNet、PROFIBUS, EtherCAT) が利用可能であるため、統合は極めて簡単です。
小数点以下レベルの精度
TruPlasma RF 1001 Airでは電力が100 mW単位で精密に定量供給されるため、ALDなどの要求の極めて高い最新のアプリケーションであっても最高の結果が得られます。高周波ジェネレータの高精度の出力調整により、各ウェーハでの最高の繰り返し精度が保証されます。
最新のプロセス機能による最善の加工結果
スマート自動周波数チューニング2.0、アーク管理やマルチレベルパルス幅変調などのデジタル制御機能を活用して、高周波ジェネレータをそれぞれのプロセスに合わせて最適に調整することができます。
お客様のアプリケーションに合わせて柔軟にカスタマイズ
一様のジェネレータ設計のもとで、様々な出力クラスと周波数が提供されているため、プロセス変更時に簡単に交換することができます。また、ケーブル長を適応させる必要もなくなりました。
高周波システム全体をTRUMPF SystemPortで制御
SystemPortでは、マッチボックスの入力/出力で直接RF信号を測定することにより、クローズドループ制御が可能になるため、高周波ジェネレータにあらゆる測定値が常に提供されます。プロセスパラメータは継続的に監視され、マッチボックスの保護及び早期アーク検出が保証されます。
特許取得済みの自動周波数チューニングでは、ジェネレータとマッチボックス間で同時に高速で周波数調整を行うことができます。そのため、最善の加工結果と最高の再現性が保証されます。
考え抜かれたアーク管理により、プラズマプロセスの最適な制御が保証されます。的確なアーク検出により生産性が向上し、同時に製品と設備が損傷から保護されます。
最新のプラズマプロセスでは、パルスモードで必要とされる柔軟性が増加しています。どのようなパルス波形であっても、複数のレベルから成る自由に選択可能なパルスモードで得ることができます。それに伴い、プラズマ物理で新しい制御メカニズムが実現し、加工結果が向上します。
同期モジュールにより、複合的なプラズマシステム内で複数のジェネレータを柔軟かつ確実に同期することができます。
TruControl Power
使いやすい制御ソフトウェアにより、快適に運転開始を行い、高周波ジェネレータもしくはTRUMPF RFシステム全体を、プロセスの進行中に確実に監視することが可能になります。
Web-GUI
ウェブサーバーが統合されているため、高周波システムの運転もソフトウェア更新もウェブブラウザを介して行うことができます。
