TruTool F 140ファンハウジング
TruTool F 140ファンハウジング
シームロッカー

TruTool F 140 (ファンハウジング用)

    - / -
    • 一覧
    • アプリケーション
    • 納入内容
    • 付属品
    • 技術仕様
    • もっと見る 閉じる
    ファンハウジングの接合用

    ファンハウジング用のTruTool F 140により、小さな半径を簡単に加工できます。この機械では、半径100 mmでも一定した高品質な加工が可能で、ステンレススチールでも同様の品質を得ることができます。板厚範囲は0.6 mm~1.4 mmの軟鋼に対応します。突起軌跡を接合用には短いものと長いものに合わせて、2種のモデルから選択できます。

    換気ダクトに最適

    内側半径100 mm以上、外側半径300 mm以上のファンハウジング加工用。

    短い突起軌跡の加工用

    縁の高さが8 mm~10 mmの場合は駆動ローラが短いモデルを選択してください。

    長い突起軌跡の加工用

    縁の高さが10 mm~14 mmの場合は駆動ローラが長いモデルを選択してください。

    シームロッカー: 使用範囲についての動画
    寸法図面、ファンハウジング用TruTool F 140
    TruTool F 140 (ファンハウジング用)、寸法図面

    三井ハゼの接合用

    ピッツバーグシームの接合用

    縁の高さが8 mm~14 mmで板厚が0.75 mm (軟鋼) 及び0.6 mm (ステンレススチール) 以上の真っ直ぐ又は曲がったダクト用。

    以下の消耗材及び該当アクセサリーは納入範囲に含まれています。

    TRUMPF Box
    TRUMPFボックス

    1個 1763682

    機会に適切な消耗品 及びアクセサリーは、こちらからご検索いただけます。

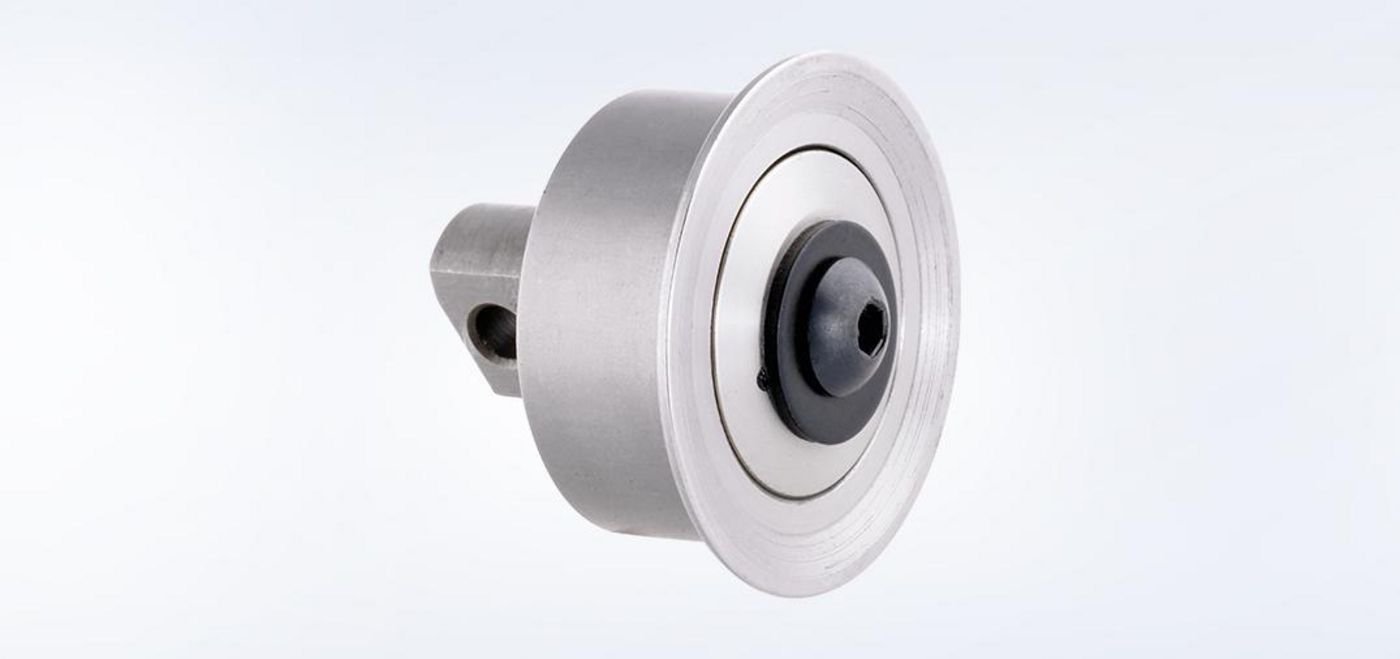

    TruTool F140、ローラ一式
    ローラ一式

    1個 1237019
    TruTool F140、成形エレメント
    成形エレメント

    1個 1237102
    TruTool F140、駆動ローラ
    駆動ローラ

    1個 3523
    TRUMPF Box S2
    TRUMPF Box S2

    1個 1763682
    ファンハウジング用TruTool F 140 短いフランジ
    ファンハウジング用TruTool F 140 長いフランジ
    最大板厚
    鋼400 N/mm² (最大) の最大板厚 0.75 mm 1.4 mm
    鋼600 N/mm² (最大) の最大板厚 0.6 mm 0.6 mm
    ボード高さ (B)
    板厚 0.6 - 1.0 の場合のボード高さ (B) 8 - 10 mm 10 - 14 mm
    板厚 > 1.0 - 1.4 の場合のボード高さ (B) - 10 - 14 mm
    半径
    内部最少半径 (予備形成) 300 mm 300 mm
    外部最少半径 100 mm 100 mm
    一般
    シーム高さ (H) 11 - 16 mm 11 - 16 mm
    作業速度 6 m/min - 10 m/min 6 m/min - 10 m/min
    定格入力 550 W 550 W
    隙間 (c) 5.5 mm 5.5 mm
    重量
    ケーブルを除いた重量 4.2 kg 4.2 kg
    PDF <1MB
    Technical data sheet

    Download the technical data of all product variants.

    国によっては、この製品ラインナップと製品情報が異なる場合があります。技術、装備、価格及び提供アクセサリーは変更されることがあります。 現地担当者に問い合わせて、国内で機械を入手できるかどうかを確認してください。
