TruMark Station 3000, 간단하고 사용자 친화적임
TruMark Station 3000, 간단하고 사용자 친화적임
마킹 시스템

TruMark Station 3000

간단하고 사용자 친화적임

    - / -
    • 개요
    • 어플리케이션
    • 기술 데이터
    • 옵션들
    • 소프트웨어
    • 레이저
    • 더 많이 더 적게
    컴팩트한 다양성

    TruMark Station 3000은 중형 가공 영역 라벨링 시스템에서 간편함과 편안한 조작을 결합합니다. 임의의 회전축은 다양한 부품을 마킹 할 경우에 유연성을 제공합니다. TruMark Station 3000은 약 600 밀리미터의 외부 치수를 통해 One-Box Laser TruMark 1110 또는 TruMark 5010과 결합하여 진정한 데스크 탑 솔루션이 되는 컴팩트한 마킹 영역을 형성합니다.

    간단하고 견고하게

    컴팩트한 마킹 스테이션은 간편하고 직관적으로 조정할 수 있고 중소 가공 영역에 이상적입니다.

    유연한 사용 가능성

    TruMark Station 3000을 TruMark 시리즈 1000, 3000 및 5000의 모든 마킹 레이저와 결합하십시오.

    안전 제일

    안전이 모니터링되는 레이저 안전 도어를 통해 직원의 안전이 보장됩니다.

    편안함 및 직관성

    편안하고 직관적인 조작 또한 인체공학과 마찬가지로 중점 사안입니다.

    TruMark Station 3000
    까다로운 산업 마킹 작업을 위한 견고한 워크스테이션

    TruMark Station 3000은 상이한 라벨링 작업 및 재료의 새로운 솔루션을 통해 TRUMPF 라벨링 작업장의 포트폴리오를 보완합니다. 새로운 작업장은 라벨링 프로세스 단계를 이제 드디어 고유 제조에 연결시키려 하고 이를 위해 간단하고 안전하며 이와 동시에 산업적으로 견고한 작업장을 찾는, 중소형 배치 사이즈를 가진 고객에게 이상적입니다.

    일관적인 사용자 친화성, TruMark Station 3000
    일관적인 사용자 친화성

    TruMark Station 3000의 조작 요소는 인체 공학적으로 조립되어 있습니다. 검증된 마킹 소프트웨어 TruTops Mark를 사용하여 제어합니다. 자동 도어를 통해 로딩 및 언로딩을 빠르고 간편하게 실행할 수 있습니다. 그뿐 아니라 동력 설비를 갖춘 z 축은 부품의 포지셔닝 및 정확한 초점 위치의 사용을 지원합니다. 표준 사양으로 포함되어 있는 조명은 내부 공간을 비추고, 상이한 크기의 보호창을 통해 마킹 프로세스의 모니터링이 가능합니다.

    TruMark 5000 시리즈를 사용한 어닐링

    어닐링

    국부적 열 유입을 통해 소재 표면이 변색됩니다. 각 소재 및 에너지 투입에 따라 어닐링 색상이 변경됩니다. 표면이 매끈하게 유지됩니다. 따라서 오염물이 축적될 수 없습니다.

    TruMark 3000 시리즈를 통해 각인된 측정기

    각인

    각인 시 레이저 빔은 비금속의 일부를 제거하여 홈을 만듭니다. 본 홈은 모서리에 급경사 또는 경사져서 이어져 뻗어 있을 수 있습니다.

    TruMark 시리즈 3000을 통한 플라스틱 변색

    변색

    소재 및 레이저 파장이 서로 최적으로 일치할 경우 재료 내 염료 분자가 선택적으로 변색되거나 탈색될 수 있습니다. 표면은 매끄럽게 유지됩니다.

    One-Box Laser를 통한 표면 가공

    구조화된 표면

    레이저를 사용해서 표면을 기능적으로 구조화할 수 있습니다. 표면이 미세한 융용 돌출부분들을 갖추어 구조화된 경우 재료 속성이 변하지 않으면 현저하게 더 높은 접착 효과가 나타날 수 있습니다. 서로 맞물리는 부품들이 미세한 홈들의 삽입으로 구조화된 경우, 윤활유 양이 동일할 때 구동 특성은 현저하게 상승합니다.

    어블레이션를 사용한 day-night-design

    어블레이션

    어블레이션 시 기초재 위에서 색상을 통해 확실하게 구분되는 다층 플라스틱으로 이루어진 얇은 커버층들이 부분적으로 제거됩니다. 이러한 프로세스는 예를 들어 특히 자동차 산업에서 사용되고 있는 이른바 day-night-design을 가능하게 합니다.

    TruMark Station 3000
    공작물 규격
    최대 공작물 치수 (Wx H x D) 440 mm x 200 mm x 350 mm
    최대 공작물 중량 12 kg
    사용 가능한 전동 축
    Z 축 이동경로 200 mm
    이송 속도 Z 2.4 m/min
    연결 및 소비
    전기 연결 (전압) 100 V - 230 V
    전기 연결 (주파수) 50 Hz - 60 Hz
    워크 스테이션 치수 및 중량
    워크 스테이션 치수, 데스크톱 스테이션 (W x H x D) 630 mm x 820 mm x 670 mm
    워크 스테이션 치수, 스탠드 얼론 스테이션 (W x H x D) 630 mm x 1750 mm x 670 mm
    레이저 등급
    레이저 등급 1
    PDF <1MB
    Technical data sheet

    Download the technical data of all product variants.

    TruMark Station 3000을 위한 추가 옵션은 생산 프로세스를 최적화하며 조작 편의성 향상에 기여합니다.

    TruMark Station 3000 회전축
    회전축

    스테퍼 모터가 장착된 회전축을 통해 최대 중량 2.5 kg의 회전 대칭 부품의 레이저 라벨링 및 직경 65 mm의 포괄적인 수동 척을 가능하게 합니다. 본 기능이 보완된 TruMark Station 3000을 통해 고품질의 둘레 라벨링을 구현할 수 있습니다.

    TruMark 레이저의 파일럿 레이저
    파일럿 레이저

    파일럿 레이저를 사용하여 적색 가시 광선의 레이저 다이오드를 통해 마킹 작업이 시뮬레이션됩니다. 따라서 사전에 마킹 시뮬레이션을 이용하여 마킹 필드에 더 간편하게 부품을 위치시킬 수 있습니다.

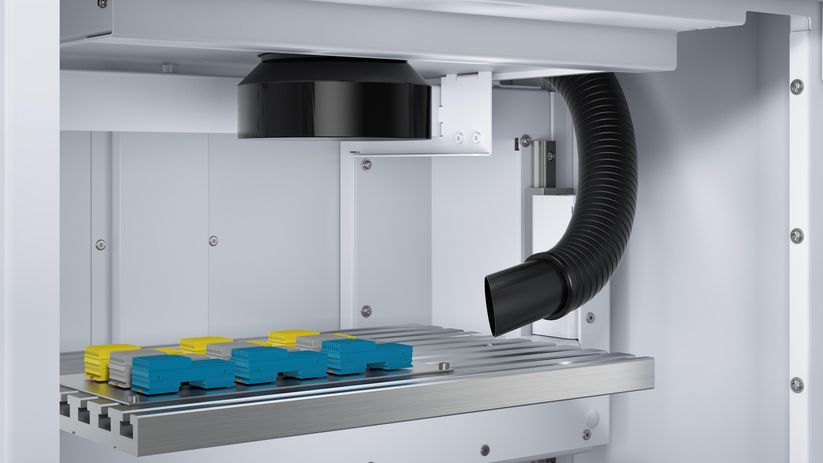

    일관성 있게 사용자 친화적임, TruMark Station 3000
    통합된 배기장치

    통합된 배기 장치를 통해 레이저 재료 가공 중 미세한 입자 및 연기 배출이 배기될 수 있습니다. 본 시스템은 원격 작동을 가능하게 합니다.

    TRUMPF 원격 서비스
    무선 서비스

    고장이 난 경우 TRUMPF 서비스 전문가는 안전한 무선 연결을 통해 TruFiber의 레이저에 능동적으로 접근할 수 있습니다. 그러므로 대부분의 경우에 장애는 바로 해결되거나 레이저 구성의 변경을 통해 대체 부품의 투입 시까지 생산을 계속할 수 있습니다.

    Compact/Standard/Advanced 외부 배기장치

    외부 배기장치를 통해 레이저 가공 중 배출되는 작은 입자 및 연기를 배출 시킬 수 있습니다. 익스텐션 호스는 옵션입니다(+ 3 m => 총 길이 최대 5 m). 또한 본 시스템은 원격 작동을 가능하게 합니다. 사용에 따라 여러 모델에서 선택할 수 있습니다.

    추가 이미지 광학장치

    TruMark 시리즈의 모든 파장에 다양한 초점 거리의 많은 이미지 광학장치를 사용할 수 있습니다. 고객은 각기 어플리케이션을 위해서 파장 및 초점 크기의 최적화된 조합을 선택할 수 있습니다.

    Erweiterung Version Stand-alone

    Die TruMark Station 3000 kann auch zur Stand-alone-Variante mit einem Unterbau und Monitorarm erweitert werden. Das ermöglicht die komfortable Nutzung der TruMark Station 3000 als Steharbeitsplatz. Je nach ausgewählter Laserquelle wird die Stand-alone Variante angepasst. So lässt sich bei den One-Box-Lasern die benötigte Absaugung im Unterbau unterbringen. Bei Integration der TruMark Serie 3000 oder TruMark Serie 5000 hingegen wird an gleicher Stelle das Versorgungsgerät platziert.

    TruTops Mark

    TruTops Mark 라벨링 소프트웨어는 TruMark 레이저를 이용한 라벨링을 가능한 간편하게 해줍니다. TruTops Mark 프로그램은 라벨링 소프트웨어, CAD 편집기, 레이저 파라미터와 인터페이스 관리, QuickFlow를 사용한 공정 프로그래밍 및 진단툴을 결합시킵니다. 직관적으로 조작 가능한 인터페이스를 통해 모든 기능을 제어할 수 있습니다. CAD 편집기를 사용해서 그래픽 객체를 쉽게 작도하고 배치할 수 있습니다. 레이저 파라미터 데이터베이스를 통해 최적화된 파라미터를 항상 다시 사용할 수 있습니다. 공정 프로그래밍 QuickFlow를 사용해서 시작부터 끝까지의 전체 라벨링 사이클을 제어하는 "Pick-and-Drop" 프로그램을 생성하십시오. 진단툴은 센서에 의해 파악된 아날로그 측정값을 시각화하고 분석합니다.

    TruMark Station 3000은 TruMark 시리즈의 라벨 레이저에 최적으로 조정되어 있으며, 이를 통해서 모든 어플리케이션에 적합한 솔루션을 제공합니다.

    One-Box Laser, 컴팩트, 비용 경제적이고 우수함
    One-Box Laser

    컴팩트, 비용 경제적이고 우수함

    TruMark 3000 시리즈, 재료 및 어플리케이션에서 만능 장치
    TruMark 3000 시리즈

    재료 및 어플리케이션에서 만능 장치

    TruMark 5000 시리즈, 소형화한 레이저 헤드로 유연하며 생산적임
    TruMark 5000 시리즈

    소형화한 레이저 헤드로 유연하며 생산적임

    국가에 따라 이 제품 분류 및 기재 사항이 다를 수 있습니다. 기술, 사양, 가격 및 액세서리 제공 품목이 변경될 수 있습니다. 귀하의 국가에서 사용할 수 있는 기계에 대해서는 현지 담당자에게 문의하십시오.
