TOP 시리즈 | TRUMPF
가공 광학장치

Top 시리즈

유리 절단, 투명한 재료 용접 및 아연 도금된 판재 부품의 솔더링 시 광선 조형을 위한 다양한 용도의 광학장치

유리 절단 시 광선 조형을 위한 광학장치

TOP 리시즈의 광선 조형 요소를 통해 레이저 가공 작업 수행을 위한 모든 것을 갖추게 됩니다. 유리 절단, 투명한 재료 용접 및 아연 도금된 판재 부품의 솔더링 등 어떤 경우에도 – TOP Cleave, TOP Cleave-2, TOP Weld 및 TOP Braze 모두 서로 다른 작업재의 수량에도 불구하고 매우 높은 작업 품질과 속도로 모두를 만족시킵니다. 필요할 경우 귀하의 요구에 꼭 맞는 스틸 조형 솔루션도 개발 중입니다.

고품질의 심

TOP Weld를 이용한 용접 작업에서 고품격의 투명한 심이 생성됩니다. 높은 기밀성은 액체나 가스를 캡슐에 담음으로써 보장됩니다.

효과적인 용접

복잡한 프로세스 단계와 추가적인 자재를 더 이상 사용하지 않게 됨에 따라 고객님은 TOP 시리즈를 통해 원자재와 비용을 절약할 수 있습니다.

뛰어난 에지 품질

추가 작업이 거의 필요하지 않는, TOP Cleave-2의 빠른 절삭 작업은 탁월한 장점을 제공합니다.

모든 것을 원스톱으로

레이저, 가공헤드, 광학장치, 스틸 성형 - TRUMPF에서는 고객님의 필요에 맞춰 당사 포트폴리오에 속한 모든 제품을 완벽하게 서로 조율하여 제공합니다.

TOP Cleave를 이용한 다이내믹한 절단 작업
TruMicro 및 TOP Weld를 이용한 유리 용접
TOP Braze를 이용한 솔더링
-/-
TOP Cleave 광학장치로 유리를 신뢰할 수 있게 절단
높은 신뢰성

초점 광학장치 TOP Cleave와 TOP Cleave-2는 최고 2G의 가속력까지 견딥니다.

TRUMPF의 TOP Cleave 절단 광학장치를 통한 매우 신속한 가공
극단적으로 빠름

초점 광학장치 TOP Cleave는 광축을 따라서 레이저 광의 강도를 분배합니다. 초점은 길이로 당겨집니다. 레이저 펄스는 유일한 크로스를 가진 각각의 펄스 에너지에 따라 1 mm 두께의 디스크 등과 같은 완전한 내부 분리 표면을 수정합니다. TruMicro 5000 시리즈의 출력이 강한 레이저로 각기 재료 및 형상에 따라 분리속도 1000rpm에 도달할 수 있습니다(TOP Cleave가 없을 때보다 100배 이상 빠름).

초정밀 유리 가공

TOP Cleave-2를 사용하면 얇은 경화 유리도 문제 없이 가공할 수 있습니다. 레이저 펄스는 유일한 크로스를 가진 각각의 펄스 에너지에 따라 700 µm 두께의 디스크 등과 같은 완전한 내부 분리 표면을 수정합니다.

TRUMPF-TOP-Braze-hard-soldering

바디 구조의 하드 솔더링

루프 이음부 또는 테일 게이트 – 초점 광학장치 TOP Braze가 열아연 코팅 플레이트의 하드 솔더링을 가공 레이저를 이용하여 사전 처리한 후 가능하도록 합니다.

유리의 고속 레이저 절단

높은 에지 품질

TOP Cleave로 절단 시 뛰어난 에지 품질을 얻을 수 있으며 후연마 또는 광택 작업 형태의 후가공을 최소화하거나 생략할 수 있습니다. 이를 통해 프로세스 시간 및 가공비용을 뚜렷하게 감소시킬 수 있습니다.

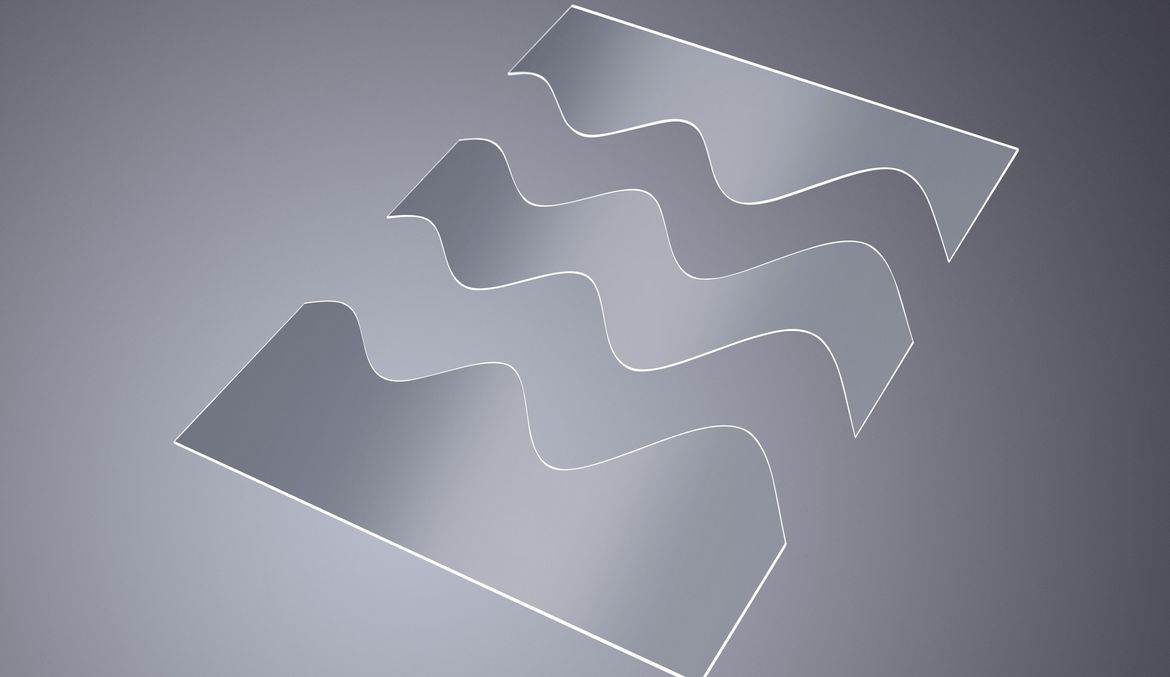

유리 레이저 절단 시 유연한 형상

자유로운 컨투어 및 가장 작은 형상

초점 광학장치 TOP Cleave로 백분의 일 밀리미터까지 정확하게 완전히 자유로운 컨투어를 절단할 수 있습니다. 초단파 레이저 펄스로 좁은 면을 원하는 분리선에 따라 수정할 수 있습니다. 변화는 내적인 약함을 발생시키고, 유리는 원하는 위치에서 관리되고 유리처럼 부드럽게 갈라집니다.

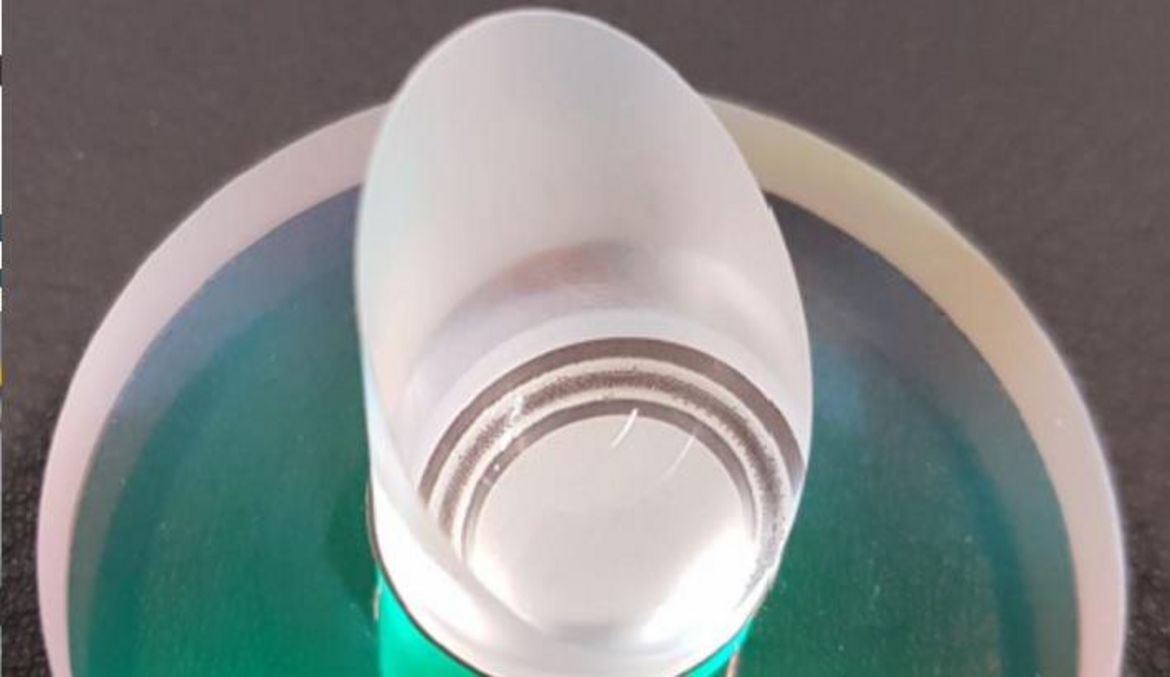

TRUMPF-TruDisk-TruMicro-Multipass-cell

투명한 연결 또는 불투명한 재료의 경우에도 투명하게 연결

초점 광학장치 TOP Weld를 이용하여 중간 층 없이 투명하게(예: 유리층과 유리층 사이) 또는 불투명한 자재(예: 유리 및 금속)와 함께 역시 투명하게 연결하십시오. 이때 자재 특성이 서로 맞춰진 상태일 필요는 없습니다. 초점 광학장치가 최소 초점 공차가 최댓값이 될 때 레이저 에너지를 적절하게 분배합니다.

TruMicro 및 TOP Weld를 이용한 유리 용접

TOP Weld를 이용하면 산업 환경에서 자재를 항상 높은 강도로 용접할 수 있습니다. 또한 용접심에서 물이나 가스 누출이 방지됩니다.

-/-
TOP Cleave
TOP Cleave-2
TOP Weld
레이저 변수
파장 1030 nm 1030 nm 1030 nm
최대 펄스 에너지 500 µJ 500 µJ 500 µJ
광학장치 컨피규레이션 1
확장 1 x
1.5 x
2 x
2.8 x
0.36 x
0.5 x
0.67 x
1.5 x
2 x
2.8 x
2 x
2.8
사용 가능한 대물 렌즈 10 x (f = 20 mm)
20 x (f = 10 mm)
f = 20 mm, NA=0.2
f = 10 mm, NA=0.4
10 x (f = 20 mm)
미처리 빔 직경을 위해 설계됨 - 5 mm 5 mm
디자인
치수 (W x H x D) 98 mm x 480 mm x 86 mm 40 mm x 240 mm x 40 mm (Beispielskonfiguration) 40 mm x 240 mm x 40 mm (Beispielskonfiguration)
중량 < 5 kg je nach Konfiguration ab 0.62 kg je nach Konfiguration ab 0.62 kg
호환성
사용 가능한 레이저 TruMicro 5000 시리즈, TruMicro 2000 시리즈 TruMicro 5000 시리즈, TruMicro 2000 시리즈 TruMicro 5000 시리즈, TruMicro 2000 시리즈

TOP Cleave

초점 광학장치 TOP Cleave 및 TOP Cleave-2는 유리나 사파이어 등과 같이 투명한 재료의 신속한 절단에 사용되는 가공 광학장치입니다. 특허를 받은 테크놀로지 덕분에 이 프로세스는 절단 프로세스보다 현저하게 더 효율적이고 정밀하고 신속해졌습니다. TOP Cleave 또는 TOP Cleave-2로 절단 시 표면 거칠기는 낭비적인 추가 가공이 필요하지 않은 정도로 매우 낮습니다.

TOP Cleave-2

TOP Cleave-2를 이용하면 프로세스 단계를 줄일 수 있습니다. 이는 대형 디스크를 바로 코팅한 후 분리 작업은 사후에 진행할 수 있어 가능합니다. 특히 얇은 경화 유리는 최적의 상태로 가공할 수 있습니다. 역동적인 절단을 위한 초점 광학장치가 레이저 광의 강도를 스틸 축에 따라 분배하여 초점이 길게 분포되도록 합니다. 레이저 펄스는 유일한 크로스를 가진 각각의 펄스 에너지에 따라 700 µm 두께의 디스크 등과 같은 완전한 내부 분리 표면을 수정합니다. TruMicro 시리즈를 이용하면 최고 1000 mm/s의 분리 속도로 작업할 수 있으며, 이때 TOP Cleave-2는 탁월한 에지 품질을 보장합니다.

TOP Weld

TOP Weld는 중간 층 없이 투명하게 또는 불투명한 자재(예: 유리 및 금속)와 함께 역시 투명하게 용접할 수 있도록 하는 첫 번째 가공 광학장치입니다. 지금까지 어떤 방법도 산업 환경에서 자재를 항상 높은 강도로 용접할 수 없었습니다. 이때 자재 특성이 서로 맞춰진 상태일 필요는 없습니다. 초점 광학장치가 최소 초점 공차가 최댓값이 될 때 레이저 에너지를 적절하게 분배합니다. 기존 방법과 비교할 때 최대 10 µm 크기의 홈을 연결할 수 있습니다.

TRUMPF-TOP_Braze

TOP Braze

TOP Braze는 스패터와 오염 물질 없이 열아연 도금 처리된 판재 또는 차체의 알루미늄 부품, 예를 들어 루프 이음부 및 테일 게이트에 대한 하드 솔더링을 가능하도록 합니다. 이 다양한 재료를 4 m/min의 프로세스 속도로 균일하고 넓게 처리할 수 있습니다. 그 결과 표면은 매끄러워지고 휠은 날카롭습니다. TruDisk 시리즈, 레이저 광케이블 및 가공헤드와 스틸 성향 광학장치를 통해 TRUMPF의 토털 솔루션을 바로 이용할 수 있게 됩니다.

TRUMPF는 다양한 가공 광학장치 외에도 적합한 및 빔소스를 제공합니다. 따라서 귀사의 어플리케이션 및 요건에 정확하게 적합한 조합을 싱글 소스에서 찾을 수 있습니다. TRUMPF는 빔소스 영역에서 산업용으로 중요한 모든 레이저를 제공합니다. 당사의 전문가를 믿어보십시오. 당사는 항상 귀사의 제조 작업을 위한 최상의 솔루션을 보유하고 있으며, 원하는 기술과 무관하게 상담을 제공할 수 있습니다.

국가에 따라 이 제품 분류 및 기재 사항이 다를 수 있습니다. 기술, 사양, 가격 및 액세서리 제공 품목이 변경될 수 있습니다. 제품이 귀하의 국가에서 사용 가능한지에 대한 여부는 현지 담당자에게 문의하십시오.

각주
  • 다른 광학장치 컨피규레이션은 요청에 따라 가능합니다.
