TruTool TKF 1101, rysunek techniczny
Alternatywa do stali konstrukcyjnej i aluminium
W przeciwieństwie do TruTool TKF 1100 model TruTool TKF 1101 znajduje zastosowanie w obróbce stali konstrukcyjnej i aluminium. Specjalnie dopasowana do tego przekładnia zwiększa liczbę uderzeń, co pozwala uzyskać perfekcyjną jakość fazowania. Maszyna jest nasadzana na środku blachy. Spoiny można bez problemów wykonywać na blachach prostych, rurach, wycięciach wewnętrznych i łukowatych krawędziach.
Do stali konstrukcyjnej i aluminium
TruTool TKF 1100 została zaprojektowana specjalnie do obróbki stali szlachetnej.
Idealne do pracy na ciasnej przestrzeni
Kierunek cięcia można obracać o 90° w prawo lub w lewo.
Obrotowy uchwyt silnika
Idealna do aplikacji, w których pracująca maszyna jest przechylana o 90°.
Prawidłowe ustawienie
Optymalne ustawienie wysokości sfazowania i grubości blachy następuje szybko i łatwo.

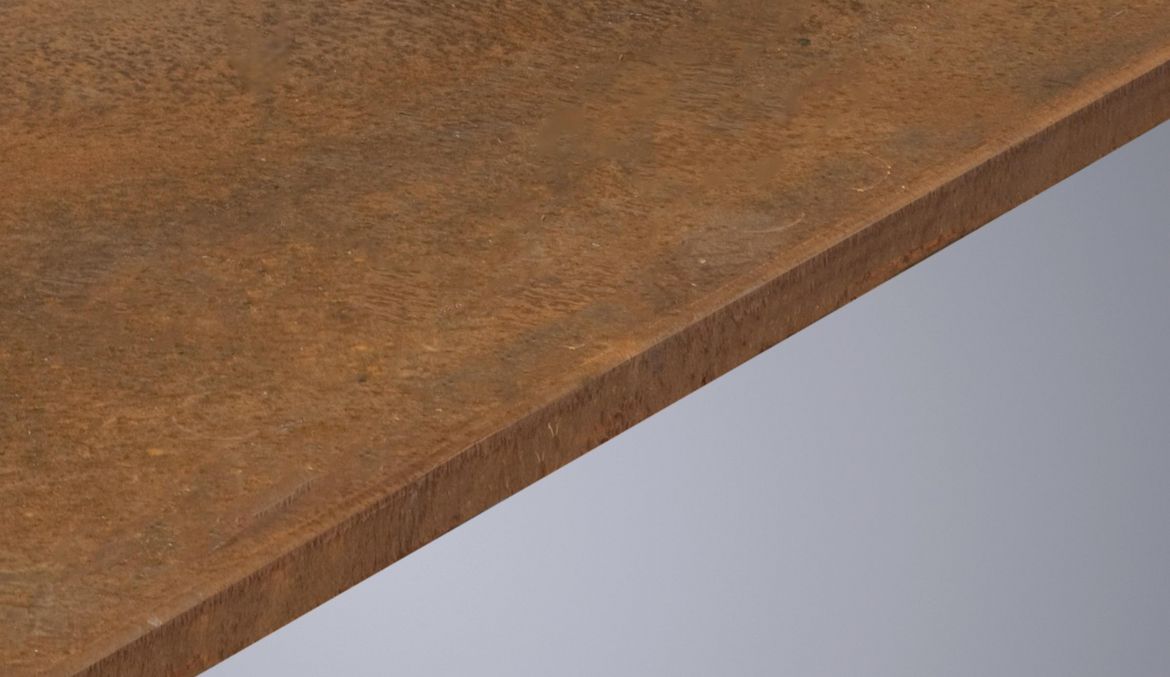

Do krawędzi prostych i promieniowych
Przygotowanie spoiny na konturach zewnętrznych i wewnętrznych. Z wycięciami wewnętrznymi o średnicy od 80 mm i łukowatych krawędziach o promieniach od 40 mm.

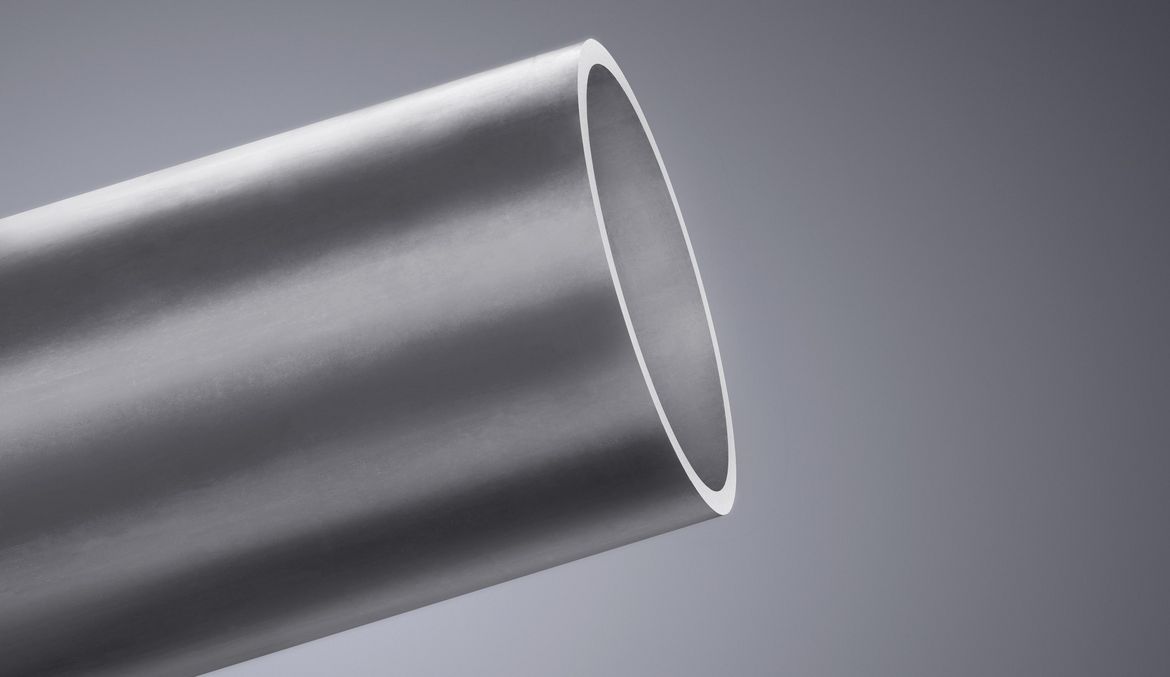

Rury
Przygotowanie spoiny w rurach o średnicy wewnętrznej od 80 mm.
Przedstawione materiały eksploatacyjne i odpowiednie akcesoria są w zakresie dostawy.
Standardowy nóż dłutowniczy (wbudowany)
element wbudowany
Trzymak rolki, komplet z rolką wsporczą
1 szt. 1299028
Uchwyt pałąkowy, komplet
1 szt. 1279590
Klucz imbuswy DIN 911-5
1 szt. 0067857
Olej wspomagający cięcie stali, 500 ml
1 szt. 0103387
Smarownica (napełniona "G1”) 70 g
1 szt. 1369906
Szablon nastawczy
1 szt. 1411767
TRUMPF Box L2
1 szt. 1763686
Tutaj znajdziesz odpowiednie materiały eksploatacyjne i akcesoria do wybranego urządzenia.
Nóż dłutowniczy
Do obróbki stali konstrukcyjnej pomiędzy 300 - 500 N/mm2
Zestaw 2 szt.
1263021
Zestaw 10 szt.
1263029
Nóż dłutowniczy aluminiowy
Do obróbki aluminium pomiędzy 200 - 400 N/mm2
Zestaw 2 szt.
1264419
Nóż dłutowniczy o dużej wytrzymałości
Do obróbki stali konstrukcyjnej pomiędzy 500 - 700 N/mm2
Zestaw 2 szt.
1264417
Zestaw 10 szt.
1264418
Nóż dłutowniczy o dużej wytrzymałości 5575
Do obróbki stali konstrukcyjnej pomiędzy 600 - 800 N/mm2
Zestaw 2 szt.
1327480
Zestaw 10 szt.
1327482
Nóż dłutowniczy o dużej udarności
Do obróbki stali konstrukcyjnej pomiędzy 700 - 900 N/mm2
Zestaw 2 szt.
1264420
Zestaw 10 szt.
1264432
Zdzierak 30°
Do elementów nośnych 30°
1 szt.
1299027
Zdzierak 37,5°
Do elementów nośnych 37,5°
1 szt.
1299026
Zdzierak 45°
Do elementów nośnych 45°
1 szt.
1299025
Tuleja ślizgowa
Zestaw 2 szt.
1311549
Tarcza prowadząca
1 szt.
130881
Płytka wsporcza
1 szt.
1297327
Płytka ścieralna
1 szt.
1297370
Zestaw 2 szt.
1311548

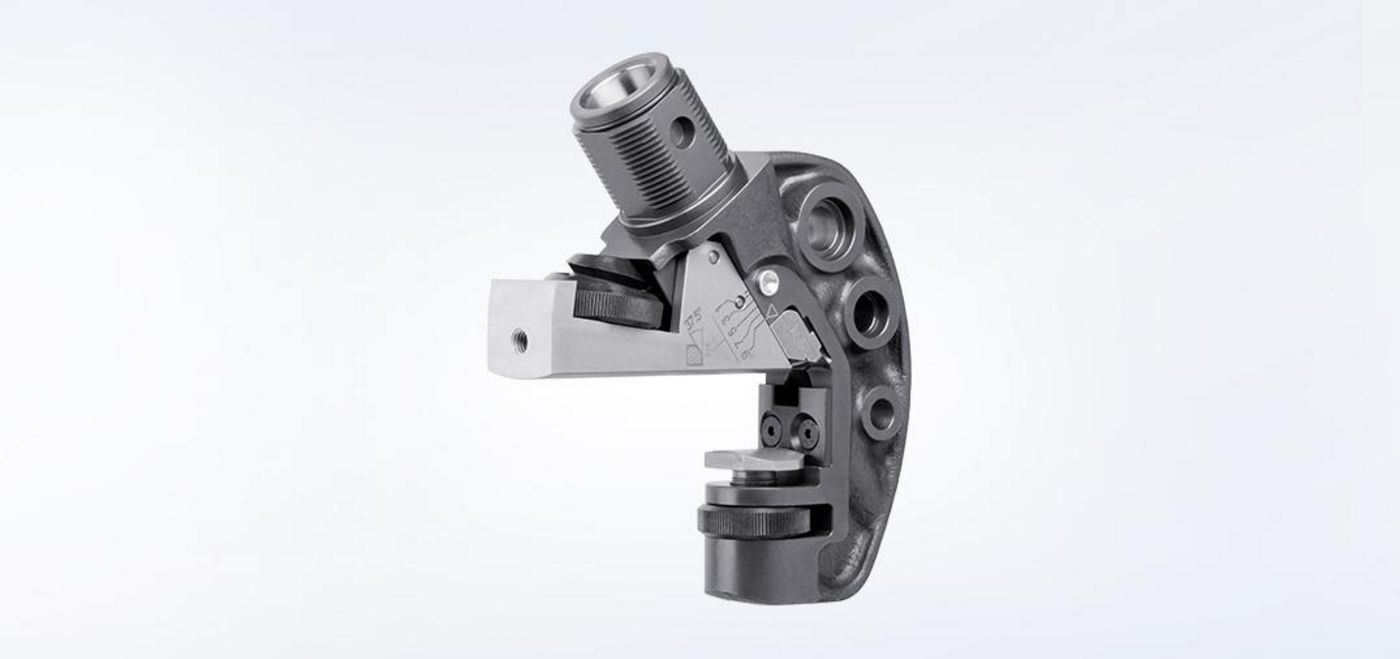

Element nośny 30°
1 szt.
1299041
Element nośny 37,5°
1 szt.
1299042

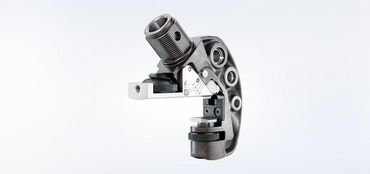

Element nośny 45°
1 szt.
1299043
Olej wspomagający cięcie stali
Butelka 500 ml
103387
Olej wspomagający cięcie aluminium
Butelka 1000 ml
125874
Stacja robocza ze wspornikiem
Idealne do stacjonarnej obróbki małych detali
1 szt.
1313496
Stacja robocza
Idealne do stacjonarnej obróbki małych detali
1 szt.
1300382
Wspornik
Wspornik do stacji roboczej
1 szt.
3677
TRUMPF Box L2
1 szt.
1763686
TruTool TKF 1101 kąt ukosu 30°
|
TruTool TKF 1101 kąt ukosu 37,5°
|
TruTool TKF 1101 kąt ukosu 45°
| |
|---|---|---|---|
| Maksymalne długości gratowania | |||
| Maksymalna wysokość fazowania stali 400 N/mm² | 11 mm | 11 mm | 11 mm |
| Maksymalna wysokość fazowania stali 600 N/mm² | 9 mm | 9 mm | 9 mm |
| Maksymalna wysokość fazowania stali 800 N/mm² | 6 mm | 6 mm | 6 mm |
| Promienie | |||
| Najmniejszy promień | 40 mm | 40 mm | 40 mm |
| Informacje ogólne | |||
| Prędkość robocza | 2 m/min | 2 m/min | 2 m/min |
| Liczba uderzeń przy obciążeniu nominalnym | 340 / 440 1/min | 340 / 440 1/min | 340 / 440 1/min |
| Znamionowy pobór mocy | 1600 W | 1600 W | 1600 W |
| Grubość blachy | 3 mm - 25 mm | 3 mm - 25 mm | 3 mm - 25 mm |
| Masa | |||
| Masa bez kabla | 10 kg | 10 kg | 10 kg |
PDF <1MB
Karta danych technicznych
Dane techniczne wszystkich wariantów produktu do pobrania.
W zależności od kraju możliwe są odstępstwa od podanego asortymentu i tych informacji. Zastrzega się możliwość zmian w technologii, wyposażeniu, cenie lub ofercie akcesoriów. Proszę skontaktować się z lokalną osobą kontaktową, aby ustalić, czy produkt jest dostępny w Państwa kraju.
