Niezawodnie wysoka moc dla wymagających procesów grzewczych
Również przy wysokich częstotliwościach powyżej 500 kHz TruHeat HF Serii 7000 gwarantuje stałą i wysoką moc - idealny do nieprzerwanych procesów długotrwałych w przemyśle półprzewodnikowym, fotowoltaicznym jak również w przypadku zmieniających się wymogów w hartowniach. Generator, na którym można polegać we wszystkich okolicznościach.
Gwarantowane, niezawodne wyniki procesu nawet przy częstotliwościach powyżej 500 kHz.
500 kW przy częstotliwościach do 3000 kHz
Siedem poziomów mocy (10 kW do 500 kW) dla szerokiej gamy zastosowań indukcyjnych
Od 400 kHz do 3000 kHz dla optymalnego dostosowania do różnych procesów grzewczych.
Duża stabilność długoterminowa także w krytycznych procesach
Proces topienia strefowego (Floating-Zone) do produkcji krzemu o najwyższym stopniu czystości
Różnorodne zastosowania
Plazma sprzężona indukcyjnie (ICP)
TruHeat HF 7010 Porównaj produkt |
TruHeat HF 7030 Porównaj produkt |
TruHeat HF 7060 Porównaj produkt |
TruHeat HF 7100 Porównaj produkt |
TruHeat HF 7120 Porównaj produkt |
TruHeat HF 7400 Porównaj produkt |
TruHeat HF 7500 Porównaj produkt |
TruHeat HF 7010 Porównaj produkt |
TruHeat HF 7030 Porównaj produkt |
TruHeat HF 7060 Porównaj produkt |
TruHeat HF 7100 Porównaj produkt |
TruHeat HF 7200 Porównaj produkt |
TruHeat HF 7400 Porównaj produkt | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Wyjście | |||||||||||||
| Moc znamionowa | 10 kW | 30 kW | 60 kW | 100 kW | 120 kW | - | - | - | - | - | - | - | - |
| Maks. napięcie wyjściowe | 5000 V eff | 6300 V eff | 6300 V eff | 6600 V eff | 7000 V eff | - | - | - | - | - | - | - | - |
| Znamionowa częstotliwość robocza | 400 kHz - 3000 kHz | 400 kHz - 3000 kHz | 400 kHz - 3000 kHz | 400 kHz - 3000 kHz | 400 kHz - 3000 kHz | - | - | - | - | - | - | - | - |
| Długość kabla elektroenergetycznego | 3 m - 20 m | 3 m - 20 m | 3 m - 20 m | 3 m - 4 m | 3 m - 4 m | - | - | - | - | - | - | - | - |
| Dane przyłącza sieciowego | |||||||||||||
| Napięcie sieciowe | (±10%) 200 V - 480 V | (±10%) 200 V - 480 V | (±10%) 200 V - 480 V | (±10%) 200 V - 480 V | (±10%) 200 V - 480 V | - | - | - | - | - | - | - | - |
| Częstotliwość sieciowa | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | - | - | - | - | - | - | - | - |
| Moc sieciowa | 21 kVA | 63 kVA | 126 kVA | 210 kVA | 252 kVA | - | - | - | - | - | - | - | - |
| Obudowa | |||||||||||||
| Masa | 900 kg | 1200 kg | 1200 kg | 1500 kg | 1500 kg | - | - | - | - | - | - | - | - |
| Stopień ochrony IP | IP54 | IP54 | IP54 | IP54 | IP54 | - | - | - | - | - | - | - | - |
| Wymagania dot. chłodzenia | |||||||||||||
| Maks. ciśnienie wody | 6 bar | 6 bar | 6 bar | 6 bar | 6 bar | - | - | - | - | - | - | - | - |
| Min. różnica ciśnień | 3,5 bar | 3,5 bar | 3,5 bar | 3,5 bar | 3,5 bar | - | - | - | - | - | - | - | - |
| Min. natężenie przepływu | 10 l/min | 30 l/min | 60 l/min | 100 l/min | 120 l/min | - | - | - | - | - | - | - | - |
| Temperatura medium chłodzącego | - 35 °C | - 35 °C | - 35 °C | - 35 °C | - 35 °C | - | - | - | - | - | - | - | - |
| Okrąg zewnętrzny | |||||||||||||
| Stopień ochrony IP | IP54 | IP54 | IP54 | IP54 | IP54 | - | - | - | - | - | - | - | - |
| Informacje ogólne | |||||||||||||
| Certyfikaty/standardy | Deklaracja zgodności CE | Deklaracja zgodności CE | Deklaracja zgodności CE | Deklaracja zgodności CE | Deklaracja zgodności CE | - | - | - | - | - | - | - | - |
| Warunki otoczenia | |||||||||||||
| Temperatura zewnętrzna | 10 °C - 45 °C | 10 °C - 45 °C | 10 °C - 45 °C | 10 °C - 45 °C | 10 °C - 45 °C | - | - | - | - | - | - | - | - |
TruHeat HF 7010
|
TruHeat HF 7030
|
TruHeat HF 7060
|
TruHeat HF 7100
|
TruHeat HF 7120
|
TruHeat HF 7400
|
TruHeat HF 7500
|
TruHeat HF 7010
|
TruHeat HF 7030
|
TruHeat HF 7060
|
TruHeat HF 7100
|
TruHeat HF 7200
|
TruHeat HF 7400
| |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Wyjście | |||||||||||||
| Moc znamionowa | 10 kW | 30 kW | 60 kW | 100 kW | 120 kW | - | - | - | - | - | - | - | - |
| Maks. napięcie wyjściowe | 5000 V eff | 6300 V eff | 6300 V eff | 6600 V eff | 7000 V eff | - | - | - | - | - | - | - | - |
| Znamionowa częstotliwość robocza | 400 kHz - 3000 kHz | 400 kHz - 3000 kHz | 400 kHz - 3000 kHz | 400 kHz - 3000 kHz | 400 kHz - 3000 kHz | - | - | - | - | - | - | - | - |
| Długość kabla elektroenergetycznego | 3 m - 20 m | 3 m - 20 m | 3 m - 20 m | 3 m - 4 m | 3 m - 4 m | - | - | - | - | - | - | - | - |
| Dane przyłącza sieciowego | |||||||||||||
| Napięcie sieciowe | (±10%) 200 V - 480 V | (±10%) 200 V - 480 V | (±10%) 200 V - 480 V | (±10%) 200 V - 480 V | (±10%) 200 V - 480 V | - | - | - | - | - | - | - | - |
| Częstotliwość sieciowa | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | - | - | - | - | - | - | - | - |
| Moc sieciowa | 21 kVA | 63 kVA | 126 kVA | 210 kVA | 252 kVA | - | - | - | - | - | - | - | - |
| Obudowa | |||||||||||||
| Masa | 900 kg | 1200 kg | 1200 kg | 1500 kg | 1500 kg | - | - | - | - | - | - | - | - |
| Stopień ochrony IP | IP54 | IP54 | IP54 | IP54 | IP54 | - | - | - | - | - | - | - | - |
| Wymagania dot. chłodzenia | |||||||||||||
| Maks. ciśnienie wody | 6 bar | 6 bar | 6 bar | 6 bar | 6 bar | - | - | - | - | - | - | - | - |
| Min. różnica ciśnień | 3,5 bar | 3,5 bar | 3,5 bar | 3,5 bar | 3,5 bar | - | - | - | - | - | - | - | - |
| Min. natężenie przepływu | 10 l/min | 30 l/min | 60 l/min | 100 l/min | 120 l/min | - | - | - | - | - | - | - | - |
| Temperatura medium chłodzącego | - 35 °C | - 35 °C | - 35 °C | - 35 °C | - 35 °C | - | - | - | - | - | - | - | - |
| Okrąg zewnętrzny | |||||||||||||
| Stopień ochrony IP | IP54 | IP54 | IP54 | IP54 | IP54 | - | - | - | - | - | - | - | - |
| Informacje ogólne | |||||||||||||
| Certyfikaty/standardy | Deklaracja zgodności CE | Deklaracja zgodności CE | Deklaracja zgodności CE | Deklaracja zgodności CE | Deklaracja zgodności CE | - | - | - | - | - | - | - | - |
| Warunki otoczenia | |||||||||||||
| Temperatura zewnętrzna | 10 °C - 45 °C | 10 °C - 45 °C | 10 °C - 45 °C | 10 °C - 45 °C | 10 °C - 45 °C | - | - | - | - | - | - | - | - |
Dane techniczne wszystkich wariantów produktu do pobrania.
Najlepsza wydajność dla wielu zastosowań
Modułowa konstrukcja zapewnia maksymalną dostępność (czas pracy) zasilacza umożliwiając tym samym stabilną i nieprzerwaną eksploatację z imponującą produktywnością w długotrwałych procesach.
Dzięki sprawdzonej technologii lampowej można wygenerować najwyższe częstotliwości i napięcia wyjściowe, zintegrowana technologia tyrystorowa umożliwia szybką i precyzyjną regulację mocy. Aby umożliwić budowę zoptymalizowanych przestrzennie stacji roboczych, zasilacz i obwód rezonansowy dostępne są jako oddzielne moduły.
Różnorodność opcji konfiguracji pozwala na dostosowanie zasilaczy HF do wielu procesów.
Układ dopasowujący, zwany także obwodem zewnętrznym, pozwala na optymalne dopasowanie obciążenia (induktor + przedmiot obrabiany) do zasilacza, dzięki czemu może on stale oddawać maksymalną moc. Dostępne są różne układy dopasowujące dla różnych zastosowań.

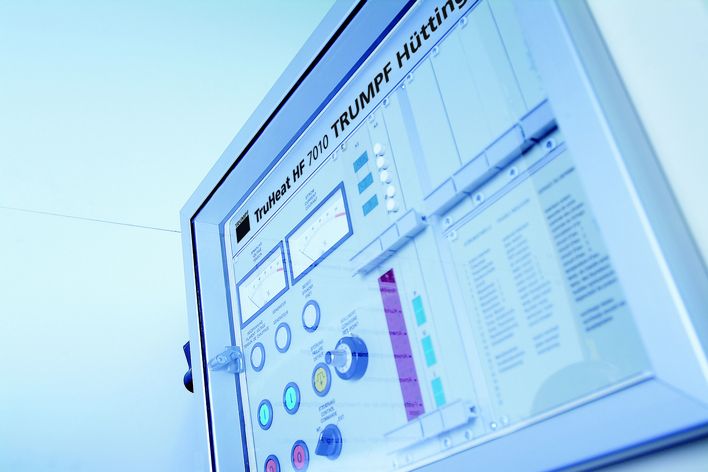

Pilot zapewnia takie same funkcje jak panel sterowania zasilacza. Dzięki temu zasilacz w środowisku zastosowania może jednocześnie sterować i monitorować proces nagrzewania.
Wybór odpowiednich komponentów systemu pozwala dostosować zasilacz do wymogów danego zastosowania
Geometria cewki indukcyjnej jest specjalnie dostosowana do danego procesu nagrzewania (cewka pierścieniowa, liniowa lub przestrzenna).
Pirometry służą do bezdotykowego pomiaru temperatury na powierzchniach do 2000°C. Sprzężony kontroler programu umożliwia precyzyjne odtworzenie profili temperaturowych.
Agregat chłodniczy zapewnia niezawodne odprowadzanie ciepła procesowego. Dostępne są wersje dla różnych zakresów mocy.
