Laser dyskowy

TruDisk – światło zielone

Processing on the Green Side of Light

DO OFERTY

TRUMPF-TruDisk-green-laser-product-picture

Laser dyskowy

TruDisk – światło zielone

Zielone lasery TruDisk o impulsie ciągłym pozwalają na wykonywanie w elementach miedzianych spoin liniowych o najwyższej jakości – praktycznie bez odprysków i przy zachowaniu wysokiej powtarzalności.

DO OFERTY

Laser dyskowy

TruDisk – światło zielone

Bardzo odbijające materiały można teraz spawać z jeszcze większą mocą lasera. TruDisk 3022 zapewnia moc lasera do 3 kW.

DO OFERTY

Zamknij

Zielone światło lasera do spawania miedzi

Zielone światło lasera pozwala nie tylko na wydajne spawanie miedzi i innych materiałów o wysokiej refleksyjności, ale także na uzyskanie doskonałej jakości i wyjątkowej produktywności – właściwości powierzchni materiału nie mają wpływu na obróbkę. Tworzenie się rozprysków jest ograniczone do minimum. Równocześnie zyskuje się bardzo wysokiej powtarzalności. Niezależnie od tego, czy wymagane jest spawanie punktowe czy liniowe, zielony laser sprawia, że spawanie kondukcyjne i spawanie z głębokim wtopieniem przy stałej głębokości spawania staje się niezawodnym procesem. Firma TRUMPF oferuje ponadto korzyści związane z dopasowanym kompletnym pakietem na podstawie sprawdzonej technologii laserów dyskowych TruDisk, większej liczby rozgałęzień kabli światłowodowych, optycznych układów obróbki i inteligentnych układów sensorycznych.

Najwyższa jakość

Zielone lasery stanowią podstawy wysokojakościowego spawania miedzi z minimalnymi rozpryskami.

Do wszystkich właściwości powierzchni

Niezależnie od tego, czy trzeba obrobić miedzianą powierzchnię polerowaną, utlenioną czy oszlifowaną, zielone światło lasera zawsze pozwala na osiągnięcie doskonałych wyników.

Pełna elastyczność – impuls ciągły lub działanie impulsowe

Także w przypadku zielonych laserów istnieje możliwość wyboru między laserem impulsowym i impulsem ciągłym i optymalnego dostosowania ich do własnych wymagań.

Maksymalna powtarzalność

Warto skorzystać ze stabilnych procesów spawania kondukcyjnego i spawania z głębokim wtopieniem przy stałej głębokości spawania.

Trwałość i niezawodność

Trwałość i wytrzymałość to właściwości wyróżniające nasze podczerwone lasery TruDisk. Można także w pełni polegać na laserach TruDisk emitujących światło zielone.

Minimalny wpływ ciepła

Niewielka strefa wpływu ciepła w miedzi stanowi korzyść, która pozwala na minimalizację zużycia części, ponieważ nie dochodzi do odkształcenia przylegających komponentów z tworzywa sztucznego.

Zapraszamy do odkrycia oferty produktów do idealnego spawania miedzi za pomocą lasera. TruDisk 1020 idealnie nadaje się do spawania z głębokim wtopieniem, a TruDisk Pulse 221 i 421 to doskonały wybór do spawania punktowego.

Laser TruDisk 1020 umożliwia spawanie kondukcyjne i spawanie z głębokim wtopieniem materiałów o wysokiej refleksyjności. Jakość wyrobów jest doskonała, a prędkość posuwu wysoka.

Szczególnie podczas spawania miedzi z głębokim wtopieniem często powstaje wiele rozprysków. Nie dzieje sie tak przy stosowaniu laserów TruDisk Pulse 421, które pozwalają na uzyskanie czystych detali o wysokiej jakości w przypadku wszystkich właściwości.

Optymalna absorpcja

Zielone światło laserowe jest optymalnie pochłaniane przez miedź. W temperaturze pokojowej absorpcja światła zielonego w porównaniu z podczerwienią jest ośmiokrotnie wyższa. Zielone lasery TruDisk umożliwiają więc wyjątkowo stabilne spawanie miedzi, przy czym powstaje bardzo niewiele rozprysków. Pozwala to na spełnienie najwyższych wymogów dotyczących jakości oraz spoiny, a także spawanego elementu.

TruDisk – światło zielone, spawanie miedzi

TruDisk 3022

Laser dyskowy TruDisk 3022 o mocy lasera 3 kW jest obecnie najmocniejszym laserem o zielonej długości fal. Korzyścią jest wysoka jakość promienia, wynosząca 8 mm*mrad oraz do dwóch rozgałęzień. Laser o impulsie ciągłym doskonale się nadaje do stabilnych procesów spawania kondukcyjnego i spawania z głębokim wtopieniem przy stałej głębokości spawania. Przy tym praca jest wykonywana z wysokim posuwem i jest w pełni niezależna od właściwości powierzchni.

TruDisk Pulse

Za pomocą impulsowego lasera dużej mocy TruDisk Pulse spawa się efektywnie silnie refleksyjne materiały, jak miedź. Optymalna absorpcja, a także wysoka szczytowa moc impulsu wynosząca 4 kW przy czasie impulsu w zakresie milisekund umożliwia jednorazowe zastosowanie aplikacji podczas spawania punktowego i krótkich spoin.

Sprawdzona technologia laserów dyskowych

Warto zaufać laserom TruDisk firmy TRUMPF ze względu na ich wytrzymałość, niezawodność i zastosowanie w przemyśle. W zielonych laserach TruDisk stosowane są te same moduły pompujące, co w przypadku laserów TruDisk emitujących światło podczerwone. Warto postawić na stałą moc lasera przez cały okres użytkowania maszyny. Firma TRUMPF oferuje kompletny pakiet, w skład którego wchodzą lasery, kable światłowodowe, optyczne układy ogniskujące i układy sensoryczne – opracowane do stosowania z laserami zielonymi i wypróbowane.

Spawanie miedzi – stabilnie i prawie bez rozprysków

Zielony laser TruDisk doskonale się nadaje do wysokoproduktywnych zastosowań związanych ze skanowaniem. Wysoka jakość promienia lasera pozwala także na stosowanie skanerów o dużym odstępie roboczym i o dużym polu skanowania. Firma TRUMPF oferuje przy tym kompletny pakiet, w skład którego wchodzą lasery, kable światłowodowe, optyczne układy ogniskujące i układy sensoryczne – wszystko dostosowane do zielonych laserów.

Spawanie kondukcyjne folii miedzianej laserem TruDisk 2021

Laser TruDisk 2021 optymalnie nadaje się do niezawodnego spawania kondukcyjnego i cienkich blach miedzianych przy wysokim posuwie. Na ilustracji znajduje się górny ścieg oraz zgład spoiny wykonanej z posuwem 10 m/min.

Direct Copper Bonds (DCB)

Zielone Lasery TruDisk spawają także cienkie materiały, nie wpływając na ich podstawę. Z tego powodu można na przykład łączyć na podłożach ścieżki przewodzące z miedzi z przewodów lub tasiemek bez obawy o uszkodzenie znajdującej się poniżej ceramiki.

Zgrzewanie stosów folii do akumulatorów

TruDisk 2021 umożliwia zgrzewanie stosów folii do akumulatorów składających się ze 100 folii miedzianych. Uzyskuje się równomierną powierzchnię spoiny, a duża prędkość procesowa powoduje tylko mniejsze dostarczanie energii cieplnej. Na ilustracji z lewej strony przedstawiono równomierny ścieg górny spoiny bez odrzutów. Na szlifie poprzecznym z prawej strony przedstawiono połączenie bez porów z dużym przekrojem połączeniowym.

Druk 3D czystej miedzi, stopów miedzi i metali szlachetnych

Ze względu na unikalne połączenie zielonego światła lasera i addytywnego systemu produkcyjnego możliwy jest stabilny druk 3D czystej miedzi oraz bardzo wydajna obróbka stopów miedzi bądź metali szlachetnych. Przewodność elektryczna wykonanych drukiem 3D induktorów miedzianych lub przewodność cieplna chłodnic tranzystorów wykonanych drukiem 3D są identyczne jak w przypadku wykonania z tradycyjnej miedzi. Sprawdzają się również gęstość i szorstkość powierzchni aplikacji. TruPrint 1000 Green Edition firmy TRUMPF to połączenie dwóch produktów – TruPrint 1000 i TruDisk 1020.

TruDisk – światło zielone, spawanie różnych powierzchni

Różne powierzchnie

Niezależnie od charakterystyki powierzchni zielone lasery TruDisk, ze względu na spokojniejszy proces, wykonują spoiny miedziane o niezmiennej jakości przy długości fal 515 nm i zapewniają wysoką wytrzymałość w produkcji. Pomijana jest przy tym czasochłonna obróbka wstępna powierzchni wykonywana za pomocą piaskowania, cynowania lub innych metod.

Zgrzewane laserowo styki elektryczne

Za pomocą TruDisk Pulse można spawać nawet wrażliwe elementy elektroniczne. Zielone światło laserowe w porównaniu do światła podczerwonego pozwala ograniczyć odpryski o ponad 95%. Pozwala to uniknąć zwarć i wywoływanych przez nie uszkodzeń elementów.

Anulowanie

Porównaj produkty

Produkt wyjściowy Twój produkt wyjściowy

1. Model porównawczy 2. Model porównawczy (opcjonalnie)

Porównaj teraz

TruDisk Pulse 221
TruDisk Pulse 421
TruDisk 1020
TruDisk 2021
TruDisk 3022

	TruDisk Pulse 221 Porównaj produkt	TruDisk Pulse 421 Porównaj produkt	TruDisk 1020 Porównaj produkt	TruDisk 2021 Porównaj produkt	TruDisk 3022 Porównaj produkt
Parametry lasera
Moc lasera na przedmiocie obrabianym w przypadku długości LLK 10 m	200 W	400 W	1000 W	-	-
Moc lasera na przedmiocie obrabianym w przypadku długości LLK 20 m	-	380 W	950 W	2000 W	3000 W
Typ. stałość mocy przy mocy znamionowej ponad 8 godz. przy stałej temperaturze otoczenia	-	-	± 0,5 %	± 0,5 %	± 0,5 %
Maks. stałość mocy przy mocy znamionowej ponad 8 godz. przy stałej temperaturze otoczenia	-	-	± 1 %	± 1 %	± 1 %
Zakres mocy z możliwością ciągłej regulacji	-	-	30 W przy aktywnej regulacji mocy	60 W - 2000 W przy aktywnej regulacji mocy	90 W - 3000 W przy aktywnej regulacji mocy
Maks. szczytowa moc impulsu w przypadku długości LLK 10 m	2 kW	4 kW	-	-	-
Maks. energia impulsu w przypadku długości LLK 10 m	20 J	40 J	-	-	-
Maks. współczynnik trwania impulsu	10 %	10 %	-	-	-
Regulowany czas trwania impulsu	0,3 ms - 50 ms	0,3 ms - 50 ms	-	-	-
Jakość promienia na wyjściu optycznym w LLK	4 mm▪mrad	4 mm▪mrad	2 mm▪mrad	4 mm▪mrad	6 mm▪mrad
Apertura numeryczna przy wyprowadzaniu promienia za LLK	0,1	0,1	0,1	0,1	0,1
Długość fali	515 nm	515 nm	515 nm	515 nm	515 nm
Min. średnica światłowodu	100 μm	100 μm	50 μm	100 μm	150 μm
Konstrukcja
Szerokość	1340 mm	1340 mm	1340 mm	1340 mm	1340 mm
Wysokość	1430 mm	1430 mm	1430 mm	1430 mm	1430 mm
Głębokość	725 mm	725 mm	725 mm	725 mm	725 mm
Maks. liczba kabli światłowodowych	2	2	2	2	2
Ustawienie
Stopień ochrony	IP54	IP54	IP54	IP54	IP54
Temperatura otoczenia	10 °C - 50 °C	10 °C - 50 °C	10 °C - 50 °C	10 °C - 50 °C	10 °C - 50 °C

Porównaj produkty Zakończ porównywanie Zakończ porównywanie	TruDisk Pulse 221	TruDisk Pulse 421	TruDisk 1020	TruDisk 2021	TruDisk 3022
Parametry lasera
Moc lasera na przedmiocie obrabianym w przypadku długości LLK 10 m	200 W	400 W	1000 W	-	-
Moc lasera na przedmiocie obrabianym w przypadku długości LLK 20 m	-	380 W	950 W	2000 W	3000 W
Typ. stałość mocy przy mocy znamionowej ponad 8 godz. przy stałej temperaturze otoczenia	-	-	± 0,5 %	± 0,5 %	± 0,5 %
Maks. stałość mocy przy mocy znamionowej ponad 8 godz. przy stałej temperaturze otoczenia	-	-	± 1 %	± 1 %	± 1 %
Zakres mocy z możliwością ciągłej regulacji	-	-	30 W przy aktywnej regulacji mocy	60 W - 2000 W przy aktywnej regulacji mocy	90 W - 3000 W przy aktywnej regulacji mocy
Maks. szczytowa moc impulsu w przypadku długości LLK 10 m	2 kW	4 kW	-	-	-
Maks. energia impulsu w przypadku długości LLK 10 m	20 J	40 J	-	-	-
Maks. współczynnik trwania impulsu	10 %	10 %	-	-	-
Regulowany czas trwania impulsu	0,3 ms - 50 ms	0,3 ms - 50 ms	-	-	-
Jakość promienia na wyjściu optycznym w LLK	4 mm▪mrad	4 mm▪mrad	2 mm▪mrad	4 mm▪mrad	6 mm▪mrad
Apertura numeryczna przy wyprowadzaniu promienia za LLK	0,1	0,1	0,1	0,1	0,1
Długość fali	515 nm	515 nm	515 nm	515 nm	515 nm
Min. średnica światłowodu	100 μm	100 μm	50 μm	100 μm	150 μm
Konstrukcja
Szerokość	1340 mm	1340 mm	1340 mm	1340 mm	1340 mm
Wysokość	1430 mm	1430 mm	1430 mm	1430 mm	1430 mm
Głębokość	725 mm	725 mm	725 mm	725 mm	725 mm
Maks. liczba kabli światłowodowych	2	2	2	2	2
Ustawienie
Stopień ochrony	IP54	IP54	IP54	IP54	IP54
Temperatura otoczenia	10 °C - 50 °C	10 °C - 50 °C	10 °C - 50 °C	10 °C - 50 °C	10 °C - 50 °C

PDF <1MB

Karta danych technicznych

Dane techniczne wszystkich wariantów produktu do pobrania.

TruControl

TruControl to oprogramowanie sterujące do lasera na ciele stałym TRUMPF umożliwiające szybką i prostą obsługę. Formę impulsu można zaprogramować indywidualnie do konkretnego zastosowania. Moc lasera jest regulowana w czasie rzeczywistym, co pozwala uzyskać maksymalną powtarzalność rezultatów procesu. Aby umożliwić prześledzenie nawet po wielu latach ważnych danych dotyczących jakości produkowanych detali, dostępny jako opcja moduł oprogramowania DataStore rejestruje wszystkie dane związane z jakością.

Z zewnętrznymi układami sterowania TruControl komunikuje się on za pośrednictwem wszystkich popularnych interfejsów. Wpisów dokonuje się, korzystając z ekranu dotykowego panelu sterowania albo komputera panelowego. Za pośrednictwem Ethernetu włącza się swój laser do sieci i podłącza komputery PC.

DO PRODUKTU

Aktywna regulacja mocy lasera

Zamiast ręcznego sterowania moc zielonych laserów TruDisk można regulować w czasie rzeczywistym. Aktywna regulacja mocy lasera stabilizuje moc lasera z tolerancją odchyłek +/- 1% i utrzymuje proces na stałym poziomie niezależnie od wpływów otoczenia. Dzięki temu zapewniona zostaje stabilność mocy najwyższa na rynku – i to przez cały okres żywotności lasera.

Różnorodność interfejsów dla łatwej integracji

O integracji lasera TruMicro z maszyną bądź linią produkcyjną decydują interfejsy. Stąd lasery na ciele stałym TRUMPF mają interfejsy do wszystkich popularnych systemów magistrali polowych. Ponadto są dostępne: złącze czasu rzeczywistego, równoległe wejścia i wyjścia cyfrowe, interfejs do czujników procesowych, interfejs programowy OPC UA, analogowa karta wejściowa, interfejs do inteligentnych układów optycznych TRUMPF.

Remote Services

W razie awarii eksperci z serwisu TRUMPF uzyskują aktywny dostęp do danego lasera, korzystając z bezpiecznego połączenia zdalnego. Często w taki sposób bezpośrednio usuwa się awarię lub zmienia konfigurację lasera, aby umożliwić dalszą produkcję do chwili dostarczenia części zamiennej. Zapewnia to maksymalną dostępność.

Chłodzenie optycznych układów obróbki/kabli światłowodowych

Optyczne układy obróbki i kable światłowodowe mogą być w prosty i wygodny sposób chłodzone przez wodę chłodzącą lasera. Nie jest więc potrzebny osobny układ chłodzenia.

Inteligentne podejście aż do przedmiotu obrabianego

Poprzez osobny interfejs synchronizuje się inteligentne układy optyczne z laserem. Dzięki temu można optymalnie wykorzystać do swoich celów optyczny układ skanujący PFO. Optyczny układ obróbki programuje się wygodnie przy użyciu sterownika lasera. Dodatkowe komputery PC czy układy sterowania są zbędne.

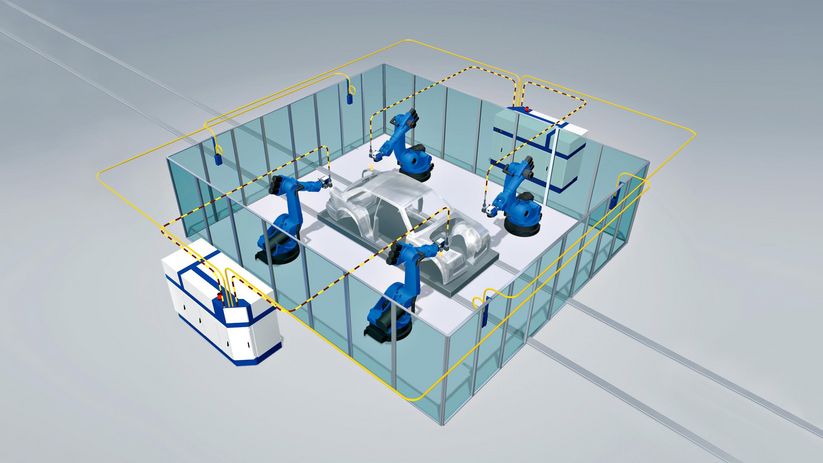

Sieć laserów TRUMPF

W sieci lasera łączy się w jedną sieć jeden lub więcej laserów z maksymalnie dwiema stacjami roboczymi. Laser albo dzieli swoją moc na wiele stacji albo zaopatruje je pełną mocą na zmianę. Pozwala to na łączenie ze sobą nawet różnych aplikacji, takich jak spawanie albo cięcie.

Elastyczny zintegrowany układ prowadzenia promienia

Aby móc elastycznie zaplanować pracę z laserem, można skorzystać z szeregu możliwości w układzie prowadzenia promienia. W systemie Plug & Play bardzo łatwo podłącza się kable światłowodowe do różnych stacji roboczych. Do wyboru są maksymalnie dwa wyjścia włóknowe. Moc lasera można elastycznie rozdzielić na wyjścia. Podłączone stacje robocze pracują więc jednocześnie z podzieloną mocą lasera lub po kolei z pełną mocą lasera.

Komponenty miedziane do zastosowań TRUMPF

BrightLine Weld do TruDisk 3022

Opcja BrightLine Weld pozwala korzystać z technologii spawania laserowego praktycznie bez rozprysków. Dzięki temu obrabiane elementy miedziane można obrabiać z większą głębokością spawania i niezrównaną jakością spoiny oraz produktywnością.

Weld Assist

W bazie danych WeldAssist dostępne są parametry spawania różnych tworzyw i średnice ognisk. To sprawia, że ustawianie przy często zmieniających się zastosowaniach laserowych jest prostsze.

Obróbka obrazów

Program obróbki obrazów VisionLine marki TRUMPF rozpoznaje cechy na elementach i dba o to, by spawanie zawsze następowało we właściwym miejscu.

VisionLine Basic

Cyfrowy obraz z kamery z krzyżem celowniczym w ognisku laserowym pomaga w obserwacji przedmiotu obrabianego i w przyuczaniu.

VisionLine Detect

Funkcja rozpoznawania cech daje możliwość integrowania w prosty sposób programów obróbki obrazów z procesem produkcji.

VisionLine Project

Wraz z dodatkowym pakietem usług TRUMPF dostarcza kompletne rozwiązanie do złożonych zadań obróbki obrazów.

Do grupy produktów

TruLaser Cell 3000

Uniwersalność

Do produktu

TruPrint 5000 Green Edition

Druk 3D w przypadku czystej miedzi dzięki wyjątkowemu połączeniu zielonego światła lasera i systemowi produkcji addytywnej

Do produktu

TRUMPF oferuje wszystkie komponenty niezbędne dla układów prowadzenia promienia od lasera do przedmiotu obrabianego. A także różne optyczne układy ogniskujące, których precyzja i niezawodność zostały dowiedzione na przestrzeni wielu lat ich stosowania w przemyśle. Układy optyczne można łatwo integrować – z niezależnymi stacjami obróbki, jak również kompleksowymi liniami produkcyjnymi. Modułowa budowa umożliwia dostosowywanie układów optycznych do typów lasera w zależności od warunków obróbki.

Optyczne układy ogniskujące

Spawanie zielonym laserem impulsowym lub o impulsie ciągłym – wytrzymałe optyczne układy ogniskujące firmy TRUMPF pozwalają na uzyskanie znakomitych rezultatów procesu!

BEO D35

Możliwość wszechstronnego zastosowania do cięcia i spawania aż do zakresu kilowatu.

BEO D70

Duże odstępy robocze przy niewielkiej średnicy ogniska

Do grupy produktów

Programowalne optyczne układy ogniskujące

Idealne układy optyczne do obróbki zdalnej.

PFO 20

Spawanie i nawiercanie za pomocą programowalnego optycznego układu ogniskującego PFO

PFO 33

Do zastosowań z mocą lasera do 12 kW

Do grupy produktów

W zależności od kraju możliwe są odstępstwa od podanego asortymentu i tych informacji. Zastrzega się możliwość zmian w technologii, wyposażeniu, cenie lub ofercie akcesoriów. Proszę skontaktować się z lokalną osobą kontaktową, aby ustalić, czy produkt jest dostępny w Państwa kraju.

Te tematy również mogą Państwa zainteresować

Laserowe łączenie metali (LMF)

Podczas laserowego wytapiania materiału proszkowego laser tworzy element, warstwa po warstwie topiąc proszki metalu. Podstawą jest model CAD.

TruPrint 5000 Green Edition

TruPrint 5000 Green Edition to średnioformatowy system drukowania 3D do obróbki materiałów odblaskowych, takich jak miedź. Dzięki drukarce 3D otwierają się nowe możliwości produkcji addytywnej dużych elementów, cewek indukcyjnych czy komponentów do wymagających zastosowań chłodniczych, np. w energetyce i optoelektronice.

Laser dyskowy

Od wiercenia najmniejszych otworów o średnicy jednego włosa aż po zgrzewanie paneli okrętowych: lasery dyskowe przodującej na rynku firmy TRUMPF sprawdzają się w dziesiątkach tysięcy instalacji na całym świecie dzięki jakości elementów i niezawodności laserów.
