Obrabiarka laserowa 3D TruLaser Cell 7040 firmy TRUMPF
Obrabiarka laserowa 3D TruLaser Cell 7040 firmy TRUMPF
Wycinarki laserowe 3D

TruLaser Cell seria 7000

Zawsze optymalnie wyposażone

TruLaser Cell seria 7000 laser cutting
TruLaser Cell seria 7000 laser cutting
Wycinarki laserowe 3D

TruLaser Cell seria 7000

Wszechstronne funkcje dla rożnych zastosowań

- / -
Modułowe i bardzo elastyczne

System laserowy TruLaser Cell seria 7000 zapewnia perfekcyjne wyposażenie do obróbki dwu- i trójwymiarowych elementów lub rur. Możliwość elastycznego przełączania między spawaniem i cięciem. Modułowa budowa maszyny oraz możliwość indywidualnego dostosowania i dozbrojenia pozwalają na optymalne dopasowanie TruLaser Cell Seria 7000 do zmieniającego się środowiska produkcyjnego i elastyczne reagowanie na zmieniające się wymagania klientów.

Wysoka wydajność produkcji

Wysoka dynamika maszyny i liczne inteligentne funkcje służące do optymalizacji cyklu pozwalają na wykonywanie pracy szybciej niż kiedykolwiek.

Wyższy komfort obsługi

Pulpit obsługowy, który można przesuwać przez całą długość maszyny oraz MobileControl App zapewniają maksymalną ergonomię obsługi maszyny – z każdej pozycji.

Duże bezpieczeństwo procesu

Technologia X-blast zapewnia niezawodność procesu cięcia w przypadku skomplikowanych geometrii i pozwala na stosowanie znacznie wyższych czasów przestoju dyszy.

Najwyższa jakość elementów

Tabele technologiczne z gwarantowanym dopasowaniem nieodkształconego promienia oraz opatentowana technologia BrightLine Weld zapewniają doskonałe rezultaty obróbki cięciem i spawaniem.

Bezpieczeństwo na przyszłość

Nowoczesna koncepcja sterowania i interfejs komunikacyjny OPC/UA sprawiają, że użytkownik jest przygotowany na wymagania Industry 4.0.

Indywidualna konfiguracja

Modułowość i możliwość dozbrojenia maszyny pozwalają na indywidualną konfigurację.

Wnętrze maszyny TruLaser Cell Seria 7000
Efektywna produkcja

Najwyższa dynamika maszyny, wpalanie w ruchu z FastLine Cell i dynamiczny optyczny układ cięcia znacząco redukują czas obróbki. W przypadku większej liczby sztuk można pracować w trybie dwustanowiskowym lub ze zmieniaczem rotacyjnym i równolegle w czasie głównym ładować i rozładowywać elementy. Błyskawiczne drzwi przednie z włókna szklanego pozwalają na wyraźną redukcję czasów pomocniczych i na szybki dostęp do strefy roboczej.

Rezonator TruDisk
The Power Of Choice – Kompetencja w zakresie źródeł światła

To zastosowanie decyduje o wyborze lasera. Jeśli wymagana jest elastyczność w ciągu całego dnia produkcji, można wybierać z grona efektywnych energetycznie i sprawdzonych w tysiącach miejsc laserów TruDisk o mocy 2–5 kW. Ponadto możliwy jest wybór wytrzymałych laserów CO2 TruFlow o mocy 3–6 kW. Te świetnie się nadają do obróbki aluminium oraz materiałów o wysokich grubościach.

viewport test images /w Retina support
Kompaktowa powierzchnia ustawienia

Do różnych zapotrzebowań można dobrać różne wielkości stref roboczych. Szafy sterownicze są bezpośrednio zintegrowane z korpusem maszyny. To powoduje, że urządzenia TruLaser Cell 7040 wyróżniają się kompaktowością.

Myszka 6D do układu sterowania TruLaserCell
Łatwa i komfortowa obsługa

Ergonomiczny pulpit obsługowy przylega do kabiny maszyny, nie zajmując wiele miejsca. Można go obracać, obsługiwać z kabiny lub opcjonalnie przesunąć wzdłuż przedniej części maszyny. Myszka 6D ułatwia szybkie najechanie na oś, uczenie i przesuwanie osi. Układ sterowania rozpoznaje automatycznie zamontowany układ optyczny, co umożliwia szybką i bezbłędną wymianę układu optycznego.

TruLaser Cell seria 7000 – 2 w 1
Włókno 2in1

Włókno 2in1, przeznaczone do pracy z laserem na ciele stałym, umożliwia spawanie i cięcie z tylko jednym kablem światłowodowym. Podczas przełączania między tymi dwoma procesami trzeba tylko wymienić adapter procesowy, system sterowania automatycznie dostosowuje promień lasera. Pozwala to nie tylko uzyskać najlepsze wyniki obróbki, ale także łatwiej obsługiwać urządzenia i wykorzystywać je w znacznie większym zakresie zastosowań.

Cięcie laserowe ocynkowanej blachy stalowej

Obróbka ocynkowanej stali

W branży samochodowej komponenty są często produkowane z ocynkowanej stali w celu ochrony elementów przed korozją. Za pomocą TruLaser Cell z serii 7000 można ciąć szybko ocynkowane blachy, zachowując najwyższą jakość. Ponadto maszyna umożliwia optymalne reagowanie na zmiany i odpowiednie dopasowanie elementu. Zwiększa to jej elastyczność, która jest ważna przede wszystkim podczas budowy prototypu i produkcji wstępnych serii.

Tylne siedzenia pojazdu wycinane za pomocą TruLaser Cell z serii 7000

Wycinane laserowo tylne siedzenia pojazdu

Za pomocą TruLaser Cell z serii 7000 wykonuje się otwory i okrawanie laserowe głęboko ciągnionych elementów. W przypadku małej liczby sztuk obróbka za pomocą tradycyjnych narzędzi wykrawających jest często zbyt droga. Za pomocą TruLaser Cell z serii 7000 wytniesz w najkrótszym czasie wszystkie wymagane kontury i obniżysz koszty produkcji.

Cięcie laserowe z najwyższą dokładnością za pomocą TruLaser Cell z serii 7000

Precyzyjne i szybkie cięcie laserowe

Maszyny TruLaser Cell Seria 7000 stanowią korzystną cenowo alternatywę względem alternatywnych procesów np. frezowania w przypadku skomplikowanych elementów. Maszyna wykonuje cięcie laserowe wszystkich konturów zewnętrznych i wytwarza otwory przelotowe.

Wirnik wentylacyjny spawany laserowo za pomocą TruLaser Cell z serii 7000

Wirnik wentylacyjny spawany laserowo

Obróbka laserowa trójwymiarowych elementów, np. wirnika wentylacyjnego oferuje nowe możliwości kształtowania geometrii. Pozwala to na oszczędzanie materiału podczas konstrukcji, co wpływa na redukcję masy. Ponadto dzięki spawaniu laserowemu zmniejsza się ilość dodatkowej obróbki w porównaniu do zwykłego procesu. Oznacza to oszczędność czasu i zapobieganie wypaczeniu elementu.

Elektromagnetyczne sprzęgło wentylatora spawane laserowo za pomocą TruLaser Cell z serii 7000

Elektromagnetyczne sprzęgło wentylatora spawane laserowo

Technologia BrightLine Weld pozwala na spawanie np. sprzęgieł wentylatora praktycznie bez rozprysków, co przekłada się na wzrost produktywności nawet o 300%.

- / -
TruLaser Cell 7020
TruLaser Cell 7040
Zakres przesuwu osi
Maks. liczba osi 12 12
Zakres przesuwu osi X 2000 mm 4000 mm
Achsverfahrbereich Y-Achse 1500 / 2000 mm 1500 / 2000 mm
Zakres przesuwu osi Z 750 mm 750 mm
Zakres przesuwu osi B ± 135 ° ± 135 °
Zakres przesuwu osi C n x 360 ° n x 360 °
Zakres przesuwu osi dynamicznego optycznego układu cięcia ± 10 mm ± 10 mm
Maks. wielkość przedmiotu obrabianego
Maks. wielkość przedmiotu obrabianego w X 1540 mm 3540 mm
Max. Werkstückgröße in Y (Web) 1040 / 1540 mm 1040 / 1540 mm
Maks. wielkość przedmiotu obrabianego w Z 520 mm 520 mm
Maks. prędkości osi
Maks. prędkość osi równolegle do osi X 100 m/min 100 m/min
Maks. prędkość osi równolegle do osi Y 100 m/min 100 m/min
Maks. prędkość osi równolegle do osi Z 100 m/min 100 m/min
Maks. prędkość osi symultanicznie 173 m/min 173 m/min
Maks. prędkość osi - oś B 90 1/min 90 1/min
Maks. prędkość osi - oś C 90 1/min 90 1/min
Maks. przyspieszenia osi
Maks. przyspieszenie osi równolegle do osi X 9 m/s² 9 m/s²
Maks. przyspieszenie osi równolegle do osi Y 10 m/s² 10 m/s²
Maks. przyspieszenie osi równolegle do osi Z 10 m/s² 10 m/s²
Maks. przyspieszenie osi symultanicznie 16 m/s² 16 m/s²
Maks. przyspieszenie osi B 200 rad/s² 200 rad/s²
Maks. przyspieszenie osi C 100 rad/s² 100 rad/s²
Maks. przyspieszenie osi - dynamiczny optyczny układ cięcia 40 m/s² 40 m/s²
Dokładność pozycjonowania
Dokładność pozycjonowania osi liniowych (X, Y, Z) 0,08 mm 0,08 mm
Dokładność pozycjonowania osi obrotowych (B) 0,015 ° 0,015 °
Laser
Maks. moc lasera 2000 W - 6000 W 2000 W - 6000 W
Dostępne lasery TruFlow, TruDisk TruFlow, TruDisk
PDF <1MB
Karta danych technicznych

Dane techniczne wszystkich wariantów produktu do pobrania.

Różnorodne opcje nie tylko ułatwiają pracę z użyciem TruLaser Cell 7000, ale dzięki krótszym czasom pomocniczym umożliwiają znacznie szybszą i efektywniejszą produkcję.

Wnętrze maszyny TruLaser Cell Seria 7000
Przegroda oddzielająca dwie stacje

Przegroda dzieli strefę roboczą na dwie powierzchnie użytkowe. Dzięki temu można jednocześnie wykonywać zbrojenie, załadunek i rozładunek i obróbkę laserową w trybie dwustanowiskowym niezależnie od wybranego lasera (CO2 lub lasera na ciele stałym).

Zmieniacz rotacyjny TruLaser Cell z serii 7000
Zmieniacz rotacyjny

Za pomocą zmieniacza rotacyjnego można optymalnie dopasować TruLaser Cell z serii 7000 do wysokowydajnej produkcji seryjnej. Dzięki jednej pozycji załadunku i rozładunku można zwiększyć produktywność i ergonomię.

Mobile Control App

Dzięki MobileControl App firmy TRUMPF można obsługiwać i kontrolować maszyny w prosty i elastyczny sposób, ponieważ aplikacja ta przenosi interfejs standardowego panelu obsługi na ekran dotykowy tabletu. W związku z tym, oprócz statycznego pulpitu obsługi, istnieje kolejna możliwość monitorowania maszyny i sterowania nią.

BrightLine Weld do laserów i systemów firmy TRUMPF
BrightLine Weld

Możliwość skorzystania z opcji BrightLine Weld, pozwalającej na spawanie laserowe praktycznie bez rozprysków i uzyskanie najwyższej jakości spoiny. Do wyboru: wzrost produktywności dzięki znacznemu zwiększeniu prędkości posuwu lub obniżenie kosztów energii o nawet 40%. Pozwala to na ograniczenie czasów przestoju maszyny oraz kosztów eksploatacji, ponieważ zmniejsza się zapotrzebowanie na późniejszą obróbkę.

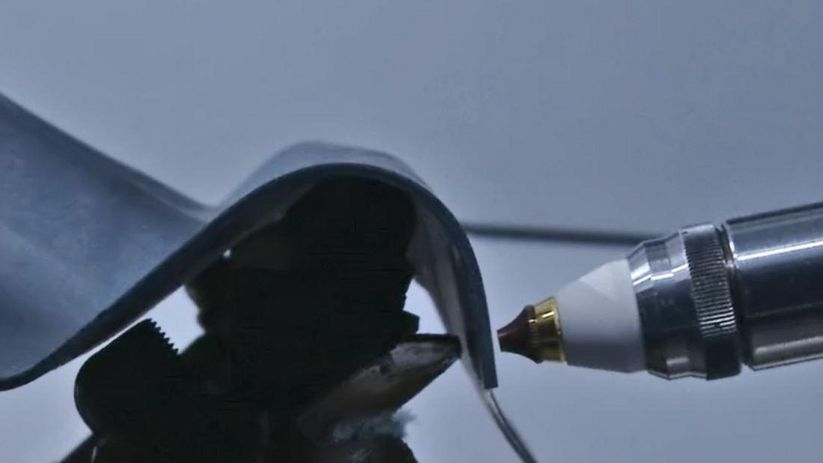

Opcja Smart Approach, TruLaser Cell 8030
Smart Approach

Funkcja Smart Approach optymalizuje i poprawia proces przysuwania maszyny przy wpalaniu krawędzi elementów. Ten opatentowany proces obniża czas cyklu nawet o 9% przy zachowaniu maksymalnego bezpieczeństwa procesu.

16x9 Image
ObserveLine Professional

Niewielkie kolizje dysz mogą powodować minimalną, niewidoczną dla operatora, nieprawidłowość ustawienia optyki do cięcia. Prowadzi to do większej produkcji braków i związanych z nimi kosztów. Dzięki metodzie pomiarowej ObserveLine Professional dokładność pozycjonowania maszyny jest kontrolowana w regularnych, dowolnie definiowanych odstępach bez przezbrajania i prawie bez wpływu na czas cyklu. Pozwala to wykryć błędne pozycje i ograniczyć braki.

ObserveLine Comfort

Istnieje wiele powodów sprawiających, że w gotowym detalu pozostaje odpad po cięciu. Dzięki optycznej metodzie pomiarowej ObserveLine Comfort można szybko rozpoznać błąd, ponieważ opcja sprawdza każdy kontur pod kątem przycinania. ObserveLine Comfort ma przy tym wiele zalet w porównaniu z pomiarem z regulacją dystansu. Tak więc proces skraca czas pomiaru, co pozwala mierzyć nawet mniejsze średnice otworów oraz nachylone nadlewy.

Smart Optics Setup

Smart Optics Setup to mechanizm montowany na głównym korpusie maszyny służący do cięcia testowanych arkuszy i ponownego regulowania maszyny. Standardowe makra dodatkowo ułatwiają przestawienie. Pozwala to zaoszczędzić czas i pieniądze.

Central Link

Central Link jest pakietem interfejsów, za pomocą którego można połączyć w sieć stosowane w firmie maszyny i korzystać z aplikacji Industry 4.0. Standard komunikacji OPC-UA umożliwia transfer danych maszynowych, takich jak np. regulowane wielkości, zmierzone wartości lub parametry oraz ich opis w postaci czytelnej dla maszyny.

.

Zdjęcie produktu TruTops Cell

TruTops Cell

TruTops Cell ma wszystko, czego potrzebujesz do wygodnego programowania procesów obróbki laserowej w 3D. Dzięki zintegrowanym standardowym układom optycznym wykonuje cięcie laserowe, spawanie laserowe oraz napawanie laserowe. Maszyna odczytuje dane 3D CAD za pomocą licznych interfejsów i koryguje je w razie potrzeby. System tworzy automatycznie propozycje cięcia we wszystkich trzech wymiarach. Ponadto oblicza automatycznie propozycje dla mechanizmów.

W zależności od zastosowania można wybrać właściwy laser z szerokiej palety laserów CO2 i laserów na ciele stałym do połączenia z TruLaser Cell z serii 7000.

W zależności od kraju możliwe są odstępstwa od podanego asortymentu i tych informacji. Zastrzega się możliwość zmian w technologii, wyposażeniu, cenie lub ofercie akcesoriów. Skontaktuj się z lokalną osobą kontaktową, aby ustalić, czy produkt jest dostępny w Twoim kraju.
