Połączenie zakładkowe cechuje nieznaczne naprężenie wstępne i w konfrontacji z powietrzem i cieczami jest niemal hermetyczne. Gięcie następuje w trzech stopniach 30°, 75° i 90°. Struktura powierzchni pozostaje nienaruszona, a maszyna dostosowuje się automatycznie do różnych grubości blach.
Łączenie: zamykarki zakładek i niciarki
Przy łączeniu dwóch przedmiotów obrabianych zastosowanie znajdują często procesy mechaniczne. Nasze zamykarki zakładek i niciarki różnią się od siebie w sposób zasadniczy.
Proces z zastosowaniem zamykarki zakładek

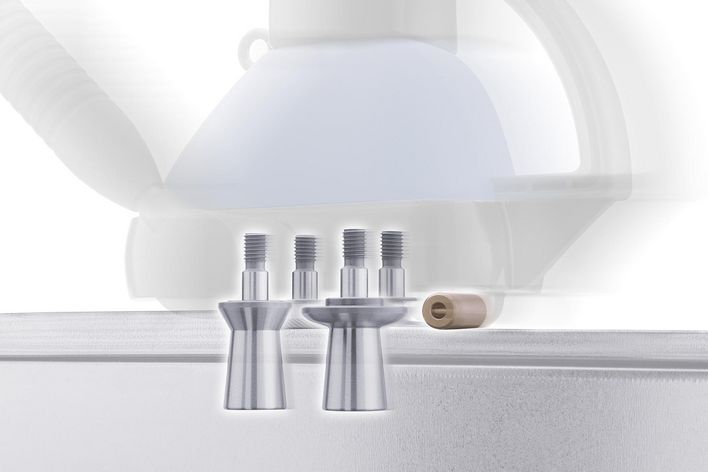

Zamykarki zakładek TRUMPF zamykają zakładki typu Pittsburgh w samoczynnym, prawie bezgłośnym procesie toczno-poślizgowym. Przygotowanie zakładek następuje przy tym na maszynie stacjonarnej. Dokonuje ona obróbki plastycznej obrzeży elementu z blachy. Następnie zakładka pionowa zostaje nałożona na zakładkę typu Pittsburgh. Umożliwia to połączenie dwóch lub kilku przedmiotów obrabianych.
Zalety:
- Niezmienna jakość wykonywania zakładek w blachach prostych i giętych
- Szybkie wykonywanie połączeń zakładkowych o dużym stopniu obciążenia
Proces z zastosowaniem niciarki
W tzw. procesie łączenia z przetłoczeniem, blachy są najpierw nakładane jedna na drugą. Następnie narzędzie wycina w połączonym procesie wykrawania i obróbki plastycznej przegrodę w obydwu blachach.
Górna blacha jest przy tym łączona kształtowo z blachą dolną i obydwie blachy zahaczają się jedna o drugą. Powstaje w ten sposób nierozłączne połączenie bez dodatkowych tworzyw bądź wydzielania ciepła.
Proces łączenia nie wymaga przygotowania materiału ani obróbki wykończeniowej. Nakłady związane z zakupem śrub i nitów stają się zbędne. Proces ten, któremu nie towarzyszy emisja pyłu bądź gazu, jest korzystny cenowo i zapewnia trwałe i szczelne połączenia o atrakcyjnej optyce.
Łączenie z zastosowaniem niciarki stanowi konkurencyjną alternatywę do spawania punktowego, nitowania czy procesów hydraulicznych.
Zalety:
- Nie wymagana obróbka przygotowawcza ani wykończeniowa
- Zapewnienie kształtowych połączeń odpornych na korozję
- Zastąpienie elementów łączących, takich jak nity czy śruby
- Brak wydzielania ciepła lub wyrzutu iskier
- Brak trujących gazów lub oparów
