TruHeat MF Série 3000 / 5000 / 7000

Potência precisa para eficiência de aquecimento inigualável

Fechar

O gerador adequado para sua aplicação de indução

Não importa se é um processo de alta tecnologia exigente ou de aquecimento: os geradores da TruHeat MF Série 3000 / 5000 / 7000 apresentam resultados surpreendentes em todas as aplicações de indução. Graças à grande gama de frequência e potência, bem como aos diversos modelos e configurações disponíveis, eles podem ser aplicados em qualquer situação.

Gama de frequência ampliada

5 kHz a 200 kHz, por isso um espectro de aplicação muito extenso.

Potente e compacto

Disponível em diferentes construções, o que facilita a integração a qualquer ambiente.

Aplicação mundial

Graças à tensão de rede variável (400 V a 480 V).

Aquecimento clássico e indução de alta tecnologia

Adequado para endurecimento, brasagem, fundição e cozimento, bem como para epitaxia e cristalogênese.

Alcances de 10 kW a 40 kW

Ajuste flexível da frequência e corrente do indutor por um circuito oscilante paralelo.

Ajuste rápido de processo

Tempos de configuração mais curtos e maior produtividade graças à tecnologia de circuito oscilante paralelo.

Diversas aplicações

Os geradores do TruHeat MF Série 3000 / 5000 / 7000 podem ser usados universalmente em diversas aplicações e são utilizados tanto em área clássica quanto em processos de alta tecnologia. A série de produtos se destaca principalmente no endurecimento, brasagem, fundição e cozimento.

Epitaxia

Deposição de películas monocristalinas sobre um substrato do mesmo material como, por exemplo, para a fabricação de LEDs.

Cultura de cristais conforme o processo Czochralski

Cristalogênese

Fabricação artificial de cristais como, por exemplo, fundição no cadinho conforme o processo Czochralski.

Cancelar

Comparar produtos

Produto base Seu produto base

1º Modelo de comparação 2º Modelo de comparação (opcional)

Comparar agora

	TruHeat MF 3010 Comparar produto	TruHeat MF 3020 Comparar produto	TruHeat MF 3030 Comparar produto	TruHeat MF 3040 Comparar produto	TruHeat MF 5010 Comparar produto	TruHeat MF 5020 Comparar produto	TruHeat MF 5030 Comparar produto	TruHeat MF 7020 Comparar produto	TruHeat MF 7030 Comparar produto	TruHeat MF 7040 Comparar produto
Saída
Potência nominal	10 kW	20 kW	30 kW	40 kW	10 kW	20 kW	30 kW	20 kW	30 kW	40 kW
Tensão de saída máx.	600 V eff	600 V eff	600 V eff	600 V eff	600 V eff	600 V eff	600 V eff	600 V eff	600 V eff	600 V eff
Frequência operacional nominal	5 kHz - 200 kHz	5 kHz - 200 kHz	5 kHz - 200 kHz	5 kHz - 200 kHz	5 kHz - 200 kHz	5 kHz - 200 kHz	5 kHz - 200 kHz	5 kHz - 200 kHz	5 kHz - 200 kHz	5 kHz - 200 kHz
Comprimento do cabo de potência	5 m - 25 m	5 m - 25 m	5 m - 25 m	5 m - 25 m	5 m - 25 m	5 m - 25 m	5 m - 25 m	5 m - 25 m	5 m - 25 m	5 m - 25 m
Dados de conexão de rede
Tensão de rede	(±10%) 400 V - 480 V	(±10%) 400 V - 480 V	(±10%) 400 V - 480 V	(±10%) 400 V - 480 V	(±10%) 400 V - 480 V	(±10%) 400 V - 480 V	(±10%) 400 V - 480 V	(±10%) 400 V - 480 V	(±10%) 400 V - 480 V	(±10%) 400 V - 480 V
Frequência de rede	50 Hz - 60 Hz	50 Hz - 60 Hz	50 Hz - 60 Hz	50 Hz - 60 Hz	50 Hz - 60 Hz	50 Hz - 60 Hz	50 Hz - 60 Hz	50 Hz - 60 Hz	50 Hz - 60 Hz	50 Hz - 60 Hz
Potência de aceitação de rede	23 kVA	25 kVA	37 kVA	49 kVA	-	25 kVA	37 kVA	25 kVA	37 kVA	49 kVA
Fator de potência	0,96	0,96	0,96	0,96	0,96	0,96	0,96	0,96	0,96	0,96
Interfaces de comunicação
Analógico/Digital	Sim	Sim	- Sim	Sim	Sim	- Sim	Sim	Sim	- Sim	Sim
RS 232 / RS 485	Sim	Sim	- Sim	Sim	Sim	Sim	- Sim	- - Sim	Sim	- Sim
PROFIBUS	Sim	Sim	- Sim	Sim	Sim	- Sim	Sim	Sim	- Sim	Sim
Caixa
Peso	87 kg	87 kg	87 kg	87 kg	105 kg	105 kg	105 kg	220 kg	220 kg	220 kg
Tipo de proteção IP	IP21	IP21	IP21	IP21	IP21	IP21	IP21	IP54	IP54	IP54
Requisitos de refrigeração
Pressão água máx.	6 bar	6 bar	6 bar	6 bar	6 bar	6 bar	6 bar	6 bar	6 bar	6 bar
Diferencial mín. de pressão	3 bar	3 bar	3 bar	3 bar	3 bar	3 bar	3 bar	3 bar	3 bar	3 bar
Quantidade mín. de fluxo	16,5 l/min	16,5 l/min	16,5 l/min	16,5 l/min	16,5 l/min	16,5 l/min	16,5 l/min	21,5 l/min	21,5 l/min	21,5 l/min
Temperatura do líquido de refrigeração	- 35 °C	- 35 °C	- 35 °C	- 35 °C	- 35 °C	- 35 °C	- 35 °C	- 35 °C	- 35 °C	- 35 °C
Circuito externo
Peso	21 kg	21 kg	21 kg	21 kg	21 kg	21 kg	21 kg	21 kg	21 kg	21 kg
Tipo de proteção IP	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54
Informações gerais
Nível de eficiência total	87 %	87 %	87 %	87 %	87 %	87 %	87 %	87 %	87 %	87 %
Certificados / normas	Declaração de conformidade UE	Declaração de conformidade UE	Declaração de conformidade UE	Declaração de conformidade UE	Declaração de conformidade UE	Declaração de conformidade UE	Declaração de conformidade UE	Declaração de conformidade UE	Declaração de conformidade UE	Declaração de conformidade UE
Condições ambientais
Temperatura externa	10 °C - 45 °C	10 °C - 45 °C	10 °C - 45 °C	10 °C - 45 °C	10 °C - 45 °C	10 °C - 45 °C	10 °C - 45 °C	10 °C - 45 °C	10 °C - 45 °C	10 °C - 45 °C

Comparar produtos Encerrar comparação Encerrar comparação	TruHeat MF 3010	TruHeat MF 3020	TruHeat MF 3030	TruHeat MF 3040	TruHeat MF 5010	TruHeat MF 5020	TruHeat MF 5030	TruHeat MF 7020	TruHeat MF 7030	TruHeat MF 7040
Saída
Potência nominal	10 kW	20 kW	30 kW	40 kW	10 kW	20 kW	30 kW	20 kW	30 kW	40 kW
Tensão de saída máx.	600 V eff	600 V eff	600 V eff	600 V eff	600 V eff	600 V eff	600 V eff	600 V eff	600 V eff	600 V eff
Frequência operacional nominal	5 kHz - 200 kHz	5 kHz - 200 kHz	5 kHz - 200 kHz	5 kHz - 200 kHz	5 kHz - 200 kHz	5 kHz - 200 kHz	5 kHz - 200 kHz	5 kHz - 200 kHz	5 kHz - 200 kHz	5 kHz - 200 kHz
Comprimento do cabo de potência	5 m - 25 m	5 m - 25 m	5 m - 25 m	5 m - 25 m	5 m - 25 m	5 m - 25 m	5 m - 25 m	5 m - 25 m	5 m - 25 m	5 m - 25 m
Dados de conexão de rede
Tensão de rede	(±10%) 400 V - 480 V	(±10%) 400 V - 480 V	(±10%) 400 V - 480 V	(±10%) 400 V - 480 V	(±10%) 400 V - 480 V	(±10%) 400 V - 480 V	(±10%) 400 V - 480 V	(±10%) 400 V - 480 V	(±10%) 400 V - 480 V	(±10%) 400 V - 480 V
Frequência de rede	50 Hz - 60 Hz	50 Hz - 60 Hz	50 Hz - 60 Hz	50 Hz - 60 Hz	50 Hz - 60 Hz	50 Hz - 60 Hz	50 Hz - 60 Hz	50 Hz - 60 Hz	50 Hz - 60 Hz	50 Hz - 60 Hz
Potência de aceitação de rede	23 kVA	25 kVA	37 kVA	49 kVA	-	25 kVA	37 kVA	25 kVA	37 kVA	49 kVA
Fator de potência	0,96	0,96	0,96	0,96	0,96	0,96	0,96	0,96	0,96	0,96
Interfaces de comunicação
Analógico/Digital	Sim	Sim	- Sim	Sim	Sim	- Sim	Sim	Sim	- Sim	Sim
RS 232 / RS 485	Sim	Sim	- Sim	Sim	Sim	Sim	- Sim	- - Sim	Sim	- Sim
PROFIBUS	Sim	Sim	- Sim	Sim	Sim	- Sim	Sim	Sim	- Sim	Sim
Caixa
Peso	87 kg	87 kg	87 kg	87 kg	105 kg	105 kg	105 kg	220 kg	220 kg	220 kg
Tipo de proteção IP	IP21	IP21	IP21	IP21	IP21	IP21	IP21	IP54	IP54	IP54
Requisitos de refrigeração
Pressão água máx.	6 bar	6 bar	6 bar	6 bar	6 bar	6 bar	6 bar	6 bar	6 bar	6 bar
Diferencial mín. de pressão	3 bar	3 bar	3 bar	3 bar	3 bar	3 bar	3 bar	3 bar	3 bar	3 bar
Quantidade mín. de fluxo	16,5 l/min	16,5 l/min	16,5 l/min	16,5 l/min	16,5 l/min	16,5 l/min	16,5 l/min	21,5 l/min	21,5 l/min	21,5 l/min
Temperatura do líquido de refrigeração	- 35 °C	- 35 °C	- 35 °C	- 35 °C	- 35 °C	- 35 °C	- 35 °C	- 35 °C	- 35 °C	- 35 °C
Circuito externo
Peso	21 kg	21 kg	21 kg	21 kg	21 kg	21 kg	21 kg	21 kg	21 kg	21 kg
Tipo de proteção IP	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54
Informações gerais
Nível de eficiência total	87 %	87 %	87 %	87 %	87 %	87 %	87 %	87 %	87 %	87 %
Certificados / normas	Declaração de conformidade UE	Declaração de conformidade UE	Declaração de conformidade UE	Declaração de conformidade UE	Declaração de conformidade UE	Declaração de conformidade UE	Declaração de conformidade UE	Declaração de conformidade UE	Declaração de conformidade UE	Declaração de conformidade UE
Condições ambientais
Temperatura externa	10 °C - 45 °C	10 °C - 45 °C	10 °C - 45 °C	10 °C - 45 °C	10 °C - 45 °C	10 °C - 45 °C	10 °C - 45 °C	10 °C - 45 °C	10 °C - 45 °C	10 °C - 45 °C

PDF <1MB

Ficha de dados técnica

Os dados técnicos de todas as versões de produto como download.

Utilização em todo o mundo sem necessidade de alterações técnicas

Aplicação flexível e em todo mundo

A necessidade mínima de espaço permite uma integração simples a qualquer ambiente de aplicação - a montagem com circuito oscilante paralelo separado permite uma disposição flexível no processo – é possível uma distância de até 25 m entre o gerador e a aplicação. Graças à tensão de rede variável, os geradores podem ser usados sem alterações técnicas no mundo inteiro, a grande variedade de interfaces disponíveis simplifica a configuração e a operação.

A solução ideal para processos de temperatura controlada

A tecnologia de circuitos oscilantes paralelos diminui os tempos de configuração, aumenta a produtividade e amplia o espectro de aplicação. Graças ao controle flexível de potência de praticamente 0% a 100%, os processos com temperatura controlada podem ser regulados de maneira ideal com os geradores TruHeat MF Série 3000 / 5000 / 7000. A confiança e a estabilidade em longo prazo na operação garantem uma alta produtividade e capacidade de repetição dos resultados, as derivações do transformador de saída de média frequência permitem um ajuste simples aos mais diversos processos.

Diferentes opções disponíveis permitem o ajuste dos geradores de média frequência à aplicação correspondente.

Tensão de saída comutável

A tensão de saída pode ser comutada de 300 V para 600 V e, assim, é ideal para processos de aquecimentos exigentes.

Disparo de subtensão

Com a opção de disparo de subtensão, é possível desligar o gerador por um contato isento de potencial.

Comutador de segurança

O comutador de segurança é necessário para a operação do gerador de média frequência ou sistema de indução no nível de desempenho conforme ISO 13849.

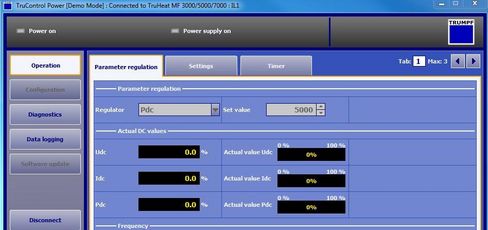

Software de comando TruControl Power

Com ajuda do software TruControl Power com base em Windows, o gerador pode ser operado, configurado e monitorado comodamente no PC ou notebook.

A escolha de componentes de sistema adequados permite o ajuste ideal dos geradores de média frequência ao ambiente.

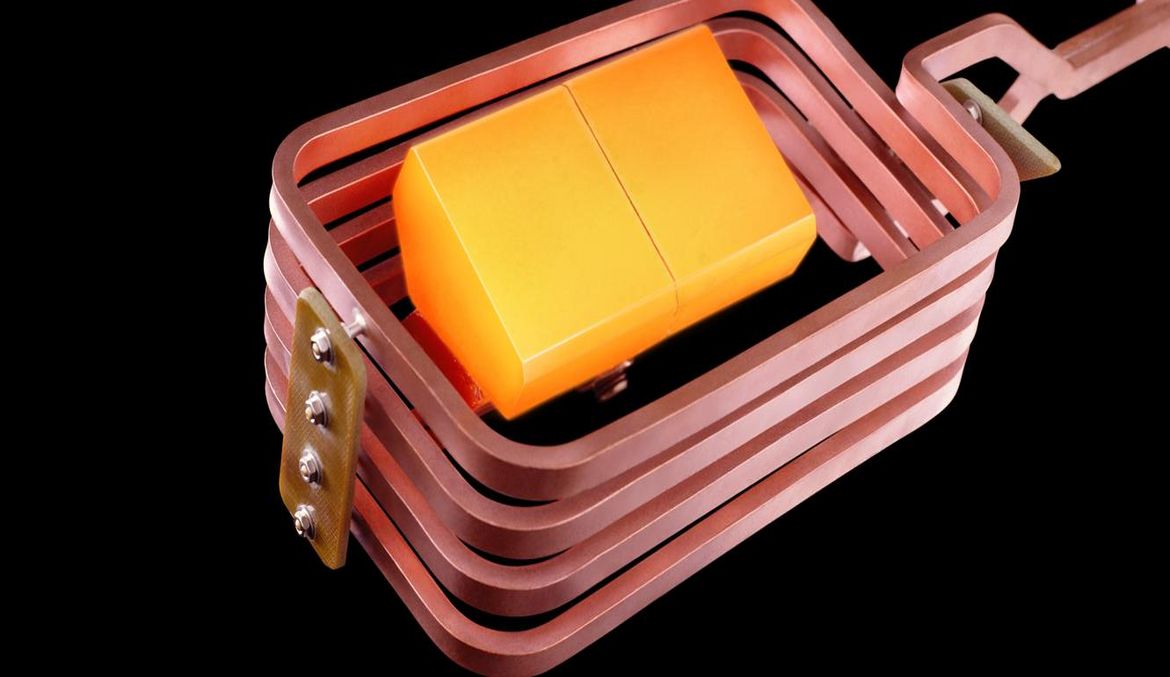

Indutores

A geometria do indutor é ajustada especialmente ao respectivo processo de aquecimento (indutor em anel, linha ou forma).

Transformador coaxial para processos de aquecimento altamente eficientes em geometrias menores

Transformadores coaxiais

Os transformadores coaxiais garantem o ajuste de potência ideal entre o gerador e o indutor. Eles estão disponíveis com relações de transformação de 6:1, 9:1 e 12:1.

Pirômetro para medição de temperatura sem contato em diversas superfícies

Pirômetro e regulador de programa

Os pirômetros servem para a medição de temperatura sem contato em superfícies de até 2000 °C. Um regulador de programa acoplado permite a saída precisa de perfis de temperatura.

Refrigeração profissional para processos de aquecimento: agregado de refrigeração com mangueiras

Agregados de refrigeração

Os agregados de refrigeração garantem a remoção adequada do calor do processo. Há versões disponíveis para diversos alcances de capacidade.

Dependendo do país, pode haver divergências na oferta de produtos e nos dados apresentados. Reserva-se o direito de efetuar alterações em tecnologia, equipamento, preço e oferta de acessórios. Entre em contato com nosso parceiro no local para saber se o produto está disponível em seu país.
