TruTool F 140
TruTool F 140
Máquina de fechar rebordos

TruTool F 140

Alta qualidade de borda, também no aço inoxidável

A TruTool F 140 permite fechar, sem esforço, bordas Pittsburgh em dutos retos e dobrados com chapa de espessura de 0,6 mm a 1,4 mm. A máquina é idealmente adequada para o processamento de aço inoxidável. A TruTool F 140 se ajusta automaticamente à espessura da chapa. Não é necessário nenhum reequipamento para processar peças perfiladas e curvadas.

Conexão vedada, mesmo no aço inoxidável.

A TruTool F 140 é excepcionalmente adequada para o processamento de aço inoxidável em espessuras de até 0,6 mm.

Grande segurança de processo

Ajuste automático à espessura da chapa. Desse modo, você obtém sempre resultados com bordas uniformes.

Área de aplicação

A TruTool F 140 permite fechar bordas em dutos retos e dobrados.

Altura da borda e espessuras de chapa

Adequada para bordas com altura de 8 mm a 12 mm e para chapa com espessura de 0,6 mm a 1,4 mm.

Máquina para fechamento de bordas: vídeo sobre a área de aplicação
Desenho cotado, TruTool F 140
TruTool F 140, desenho dimensional

Para fechar bordas Pittsburgh

Para fechar bordas Pittsburgh

Em dutos retos ou dobrados com bordas com altura de 8 mm - 12 mm e chapas com espessura a partir de 1,4 mm no aço carbono e 0,6 mm no aço inoxidável.

Os seguintes materiais de consumo e seus respectivos acessórios fazem parte do escopo de fornecimento.

TruTool F140, Formwalze
Cilindro moldador completo 0,6 - 1 mm

1 peça 01110327

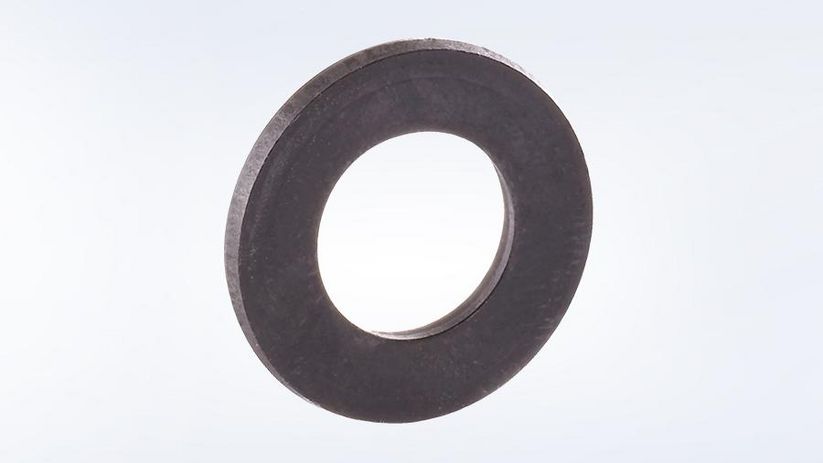

TruTool F 140, Distanzscheibe
Disco distanciador

1 peça 0020214

Zubehör Standbild
Dispositivo de extração

1 peça 0247536

TRUMPF Box S2
TRUMPF Box S2

1 peça 1763682

Encontre aqui os materiais de consumo e acessórios adequados para sua máquina.

TruTool F 140, rolo de acionamento
Rolo de acionamento

1 peça 3523
TruTool F140, cilindro moldador
Cilindro moldador 0,6 - 1 mm

1 x 0,6 - 1 mm cilindro moldador, 1 x arruela distanciadora e 1 x rolamento rígido de esferas

Conjunto de 1 110327
TruTool F140, cilindro moldador
Cilindro moldador 1 - 1,4 mm

1 x 1 - 1,4 mm cilindro moldador, 1 x arruela distanciadora e 1 x rolamento rígido de esferas

Conjunto de 1 110331

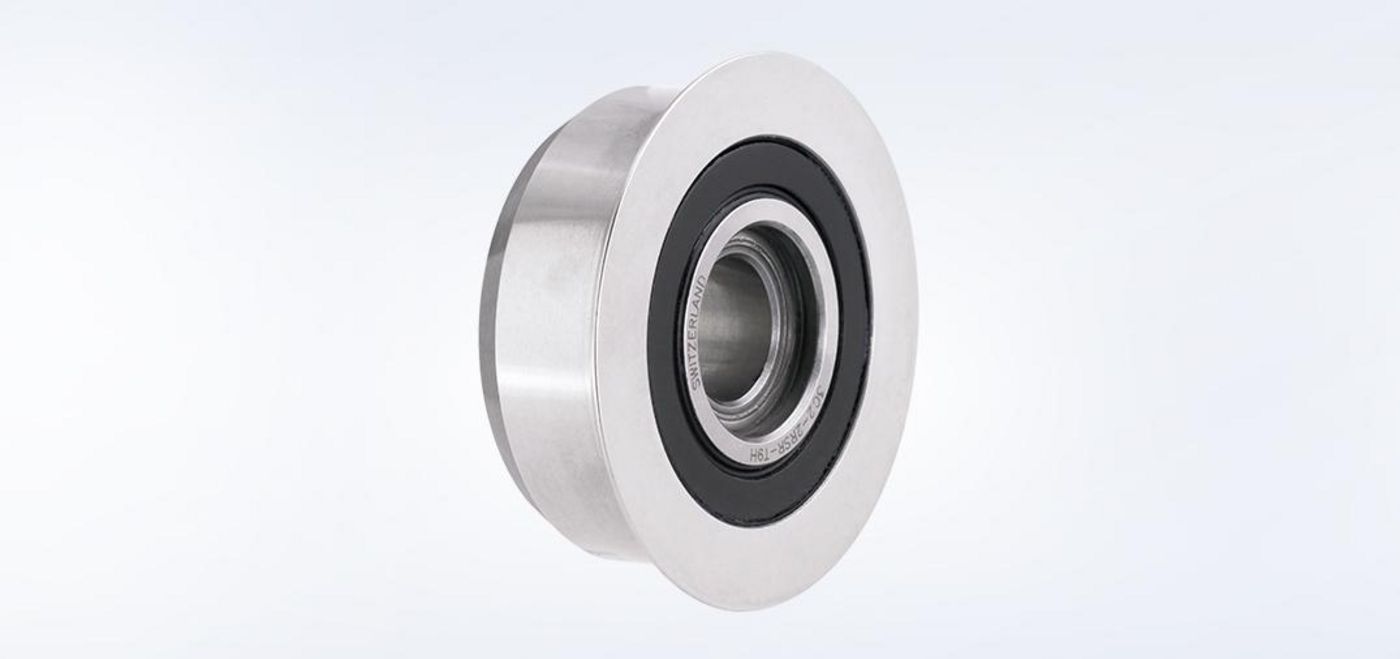

TruTool F 140, rolo de verdugo
Rolo de verdugo

1 peça 23181
TRUMPF Box S2
TRUMPF Box S2

1 peça 1763682
TruTool F 140
Espessuras máximas da chapa
Espessura máxima da chapa de aço 400 N/mm² (máx.) 1,4 mm
Espessura máxima da chapa de aço 600 N/mm² (máx.) 0,6 mm
Altura do bordo (B)
Altura do bordo (B) com espessura da chapa entre 0.6 - 1.0 8 - 10 mm
Altura do bordo (B) com espessura da chapa entre > 1.0 - 1.4 10 - 12 mm
Raios
Raio interno mais pequeno (pré-moldado) 300 mm
Raio externo mais pequeno 500 mm
Informações gerais
Altura de rebordo (H) 10 - 15 mm
Velocidade de Trabalho 6 m/min - 10 m/min
Consumo nominal 550 W
Folga (c) 2,5 mm
Peso
Peso sem cabo 4,2 kg

Dependendo do país, pode haver divergências na oferta de produtos e nos dados apresentados. Reserva-se o direito de efetuar alterações em tecnologia, equipamento, preço e oferta de acessórios. Entre em contato com nosso parceiro no local para saber se o produto está disponível em seu país.
