Processamento de imagens da TRUMPF, confie em seu processo
Processamento de imagens da TRUMPF, confie em seu processo
Sistema de sensores

Processamento de imagens

Confie em seu processo com os sensores do processo da TRUMPF.

Jogue pelo seguro com os sensores do processo da TRUMPF!

Mit der TRUMPF Bildverarbeitung VisionLine vermeiden Sie fehlerhafte Teile. VisionLine erkennt die Bauteilposition automatisch, leitet die Information an die Steuerung weiter und sorgt dafür, dass die Schweißnaht oder Markierung immer an der richtigen Stelle gesetzt wird. Fehlt ein Bauteil oder wurde es schon bearbeitet, erkennt das System dies sofort. Die Sensorik unterstützt verschiedenste Anwendungen - vom Schweißen bis zum Markieren. Auch die Überprüfung des markierten Codes ist sehr einfach möglich. Mithilfe einer intuitiven Benutzeroberfläche und vordefinierten Merkmalsbibliothek gestaltet sich die Integration von VisionLine in den Fertigungsprozess sehr einfach. Nach wenigen Arbeitsschritte kann der Bediener sofort loslegen.

Soluções altamente integradas de um só fornecedor

Se beneficie da TRUMPF como fornecedor de sistemas completos, desde o laser até os sensores do processo e a respectiva consultoria

Aumentar a capacidade do processo

Reduza os requisitos de posicionamento do componente sem prejudicar a qualidade

Faça você mesmo

Todas as tarefas de processamento de imagens são criadas pelo próprio ajustador, mesmo sem conhecimentos prévios.

Transparente e seguro

Você pode armazenar os dados da imagem em qualquer momento, a fim de garantir a rastreabilidade.

VisionLine Interface

Por interface, é possível integrar sistemas de terceiros ao comando laser para a detecção de características.

Markieren mit VisionLine
Präzises Schneiden dank Bildverarbeitung
- / -

Schweißen von elektronischen Bauteilen

Das Bildverarbeitungssystem erkennt die zu verschweißenden Pins, beispielsweise bei elektronischen Steuergeräten, Sensoren und Aktoren.

Laserschweißen von Fügeverbindungen

Schweißen von Fügeverbindungen

Dank Bildverarbeitung erkennen Sie beim Schweißen von Wärmetauschern oder Sitzschienen Fügestellen und können diese an der richtigen Stelle verschweißen.

Markierung von Text und Code mit Hilfe der Bildverarbeitung VisionLine Mark

Markieren von Text und Code

Die Bildverarbeitung VisionLine findet vor dem Markierprozess die richtige Position und überprüft nach der Markierung, ob der Inhalt sowie die Qualität dieser den Vorgaben entspricht.

- / -

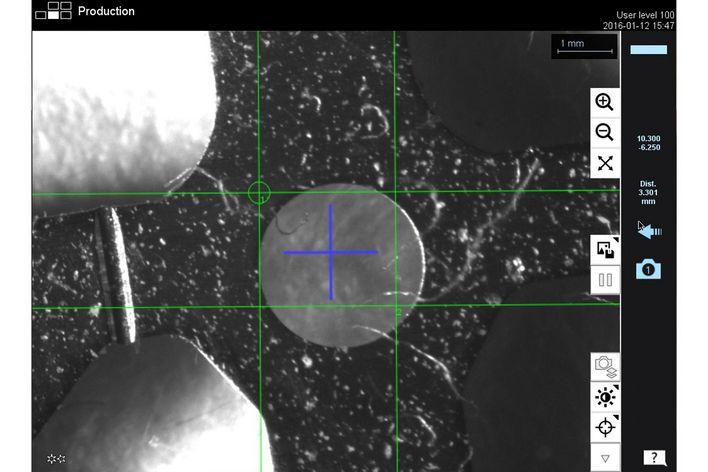

Bildverarbeitung, VisionLine Basic

VisionLine Basic

Ein digitales Kamerabild mit Fadenkreuz im Laserfokus unterstützt bei der Beobachtung des Werkstückes und beim Teachen. Ein besonderer Vorteil ergibt sich beim Einsatz von VisionLine Basic in Kombination mit den TRUMPF Scanneroptiken der PFO Serie. Hier wird der Ver­satz zwischen Laserlicht und Beobachtungslicht außerhalb der Scanfeldmitte korrigiert, sodass die im Bild eingeblendete Fokusposition mit der tatsächlichen Position des Laserfokus überein­stimmt.

Bildverarbeitung VisionLine Adjust

VisionLine Adjust

Die automatische Fokuslageneinstellung stellt den richtigen Abstand zum Werkstück über eine Schärfegradmessung automatisiert ein. So sparen sie Zeit beim Einrichten - ein einfacher Knopfdruck genügt.

Bildverarveitung VisionLine Trace

VisionLine Trace

Mit dem Rücklesen des markierten 1D oder 2D Codes stellen Sie sicher, dass der Inhalt korrekt und lesbar ist. Für eine optimale Ausleuchtung wird gesorgt, so dass auch schwierige industriellen Gegebenheiten kein Problem darstellen. Die Position und Orientierung des Codes wird ebenfalls zurückgegeben.

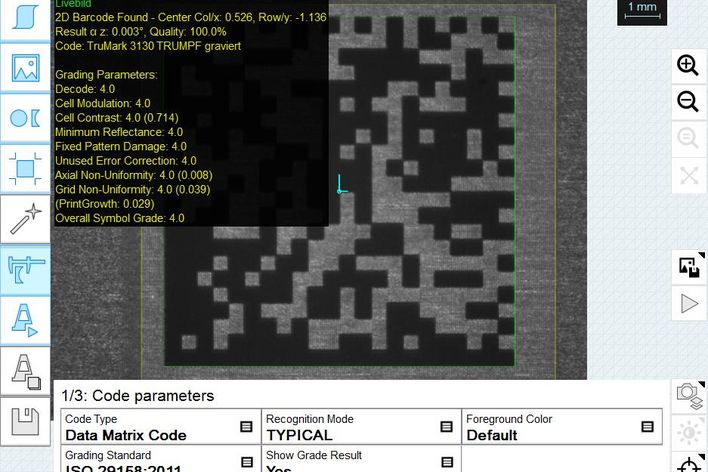

Bildverarbeitung VisionLine Trace Pro

VisionLine Trace Pro

Zusätzlich zur Auslese eines Codes kann mit diesem Paket auch seine Qualität, beispielsweise nach den AIM DPM Qualitätsmetriken, geprüft werden. Auf diese Weise können Sie Ihren Prozess optimal überwachen und die Ergebnisse dokumentieren.

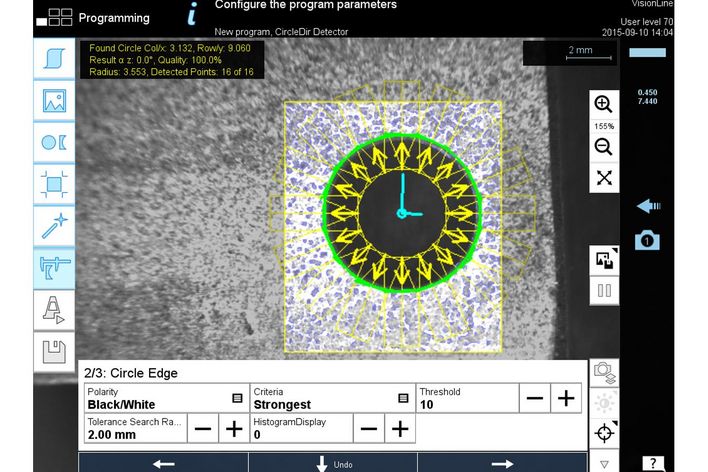

Merkmalerkennung erfolgt über VisionLine Detect

VisionLine Detect

Die Merkmalserkennung bietet die Möglichkeit, Bildverarbeitungsprogramme in einfacher Weise in den Fertigungsprozess zu integrieren. Aus einer Vorlagen-Bibliothek können die passenden Erkennungsmerkmale für viele Anwendungsfälle ausgewählt und über die Bedienoberfläche des Panel-PC konfiguriert werden.

VisionLine Project

VisionLine Project

Mit einem zusätzlichen Dienstleistungspaket liefert TRUMPF die Komplettlösung für komplexe Bildverarbeitungsaufgaben. Vorbehaltlich einer erfolgreich durchgeführten Machbarkeitsstudie erfolgt die Programmierung des prozessstabilen Bildverarbei­tungsprogramms inklusive ausführlicher Dokumentation.

Dependendo do país, pode haver divergências na oferta de produtos e nos dados apresentados. Reserva-se o direito de efetuar alterações em tecnologia, equipamento, preço e oferta de acessórios. Entre em contato com nosso parceiro no local para saber se o produto está disponível em seu país.
