TruFlow, confiável, robusto e com grande variedade de aplicação
TruFlow, confiável, robusto e com grande variedade de aplicação
Laser CO2

TruFlow

Confiável, robusto e com grande variedade de aplicação

    - / -
    • Vista geral
    • Aplicações
    • Dados técnicos
    • Opções
    • Soluções em máquinas
    • Componentes de posicionamento do feixe
    • Mais Menos
    Uma solução completa

    Os lasers de CO2 da TRUMPF da série TruFlow estão sendo utilizados, há anos na indústria, como ferramentas standard no processamento de materiais. Os lasers de fluxo longitudinal cortam, soldam e tratam superfícies de peças bidimensionais ou tridimensionais de forma confiável e econômica. O comprimento de onda de 10,6 µm e o amplo espectro de 2 a 20 kW possibilitam grande liberdade na escolha do tipo e da espessura do material. Os lasers TruFlow não processam somente metal, mas também materiais orgânicos, materiais compostos e vidro.

    Forma estável

    Graças à sua forma quadrada, o ressonador automático é robusto e resistente à temperatura.

    Economia de energia

    O conceito de refrigeração e a gestão inteligente de energia torna os lasers TruFlow nos lasers mais eficientes em termos de energia do seu tipo.

    Desgaste mínimo

    Operação laser sem desgaste no que diz respeito à circulação do gás e à excitação de alta frequência.

    Trajetória integrada do feixe

    Luz laser formada idealmente com o auxílio da trajetória integrada e encapsulada do laser.

    Sempre seguro

    Monitoramento contínuo da temperatura e do grau de sujeira.

    Estrutura básica quadrada do ressonador
    Robusto e compacto

    A alta potência laser e a boa qualidade do feixe dependem diretamente do comprimento do ressoador nos lasers de CO2. A estrutura especial do TruFlow envolve os tubos de descarga de vários metros de comprimento em um circuito quadrado de dois níveis. Isso, e o sistema quase fechado, fazem dos lasers TruFlow fontes de radiação compactas, com carga térmica e mecânica para o cotidiano industrial.

    Ressonador do laser de CO2 TruFlow
    Com boa capacidade de carga e versátil

    Mesmo sob as condições mais duras, os lasers TruFlow trabalham com grande disponibilidade e excelente rentabilidade. O espectro de potência vai desde 2.000 W até 20.000 W – assim o laser abrange uma série variada de aplicações.

    Montagem do ressonador de laser TruFlow na sala limpa
    Ajuste básico permanente

    Os ressonadores de laser TruFlow são montados na sala limpa e recebem lá o seu ajuste básico. Este ajuste permanece durante toda a sua vida útil graças ao suporte patenteado do espelho refletor. O sistema não permite influências de temperatura sobre o ajuste: todos os componentes mecânicos e ópticos do ressonador são diretamente ou indiretamente refrigerados a água. Refrigeradores próprios desenvolvidos para a série TruFlow mantêm a temperatura de água refrigerada constante a +/- 0.5 °C, garantindo uma estabilidade ideal dos parâmetros.

    Integrierte, gekapselte Strahlformung des TruFlow CO2-Lasers
    Modelagem de feixe integrado, encapsulado

    Elementos ópticos para a modelagem e feixe podem ser integrados diretamente no laser, economizando espaço, por exemplo, um comutador de fase, polarizador circular, espelho de ajuste do diâmetro ou telescópio. Deste modo, é possível regular individualmente o feixe de saída. A forma encapsulada mantém os componentes ópticos limpos e a potência laser e a geometria do foco absolutamente constantes.

    TruFlow, circulação do gás sem desgaste
    Circulação do gás sem desgaste

    As ventoinhas turboradiais geram velocidades excepcionais de corrente de gás até 60.000 rpm. Elas criam as condições para uma conversão eficiente da energia de excitação elétrica na potência laser. As ventoinhas integradas funcionam com mancais magnéticos, através dos quais se evita um contato entre o interior e o exterior do ressonador e o sistema trabalha então sem desgaste. Além disso, a tecnologia de magnetismo impede danos na ventoinha no caso de falha de energia ou de desligamento de emergência e evita contaminações por lubrificante. Mais uma vantagem em relação aos acionamentos mecânicos.

    Aplicações de chapas finas e grossas com o TruFlow

    Todas as espessuras

    Os lasers TruFlow são adequados para aplicações de chapa fina e também grossa devido às excelentes características do aço e ao espectro alargado de potência. A janela de processamento condicionada pelo comprimento de onda assegura boa qualidade de processamento também no caso de grandes espessuras da chapa e velocidades de avanço.

    Tubos e perfis processados a laser

    Tubos e perfis

    Os lasers de CO2 TruFlow da TRUMPF permitem criar costuras contínuas sem poros e sem deposição de desperdícios de material fundido nos rolos de transporte de tubos e perfis e isso por 24h. É assim que o TruFlow comprova a sua capacidade de desempenho no modo de funcionamento contínuo.

    Componente de transmissão automática soldado a laser

    Diferencial do eixo

    O TruFlow obtém resultados muito bons de aplicação nas soldagens de chapas grossas. São possíveis soldagens profundas para costuras sobrecarregadas, por exemplo nos diferenciais do eixo para caminhões, e são realizadas com frequência na indústria com os lasers de CO2 da TRUMPF.

    Componente de material composto reforçado por fibras (CFK) a laser

    Componente CFK

    Com ajuda do laser TruFlow, é possível separar materiais compostos reforçados por fibras, como CFK, sem carga mecânica. Devido à boa absorção na estrutura básica do plástico, o laser de CO2 pode demonstrar aí as suas vantagens.

    Processamento de madeira com o auxílio de lasers TruFlow da TRUMPF

    Processamento de madeira

    Dependendo do comprimento de onda, o laser de CO2 obtém uma absorção muito boa em materiais orgânicos. Mesmo potências laser reduzidas levam a bons resultados de processamento. Contornos livres e arestas precisas são possíveis no corte de madeira com o laser de CO2 da TRUMPF.

    Amplificador de laser TruFlow para aplicações EUV

    Aplicação EUV

    No âmbito da aplicação EUV, a luz laser de CO2 é focada em uma pequena gota de estanho líquido em uma câmara de vácuo. É gerado um plasma branco que emite a luz EUV (comprimento de onda de 13,5 nm). Este comprimento de onda curto permite criar as estruturas mais finas na litografia de semicondutores. Esta tecnologia inovadora possibilita a miniaturização e uma capacidade aumentada de desempenho de componentes semicondutores.

    Solda de chapa grossa em construção de navios

    Com o uso do laser de CO2, é possível economizar peso na construção de navios e, assim, a carga útil é aumentada. A fabricação laser sem atrasos e com alto grau de automação reduz drasticamente os custos de fabricação.

    Coiljoining com TruFlow

    Coiljoining

    Mesmo sob condições ambientais extremas em aciarias em todo o mundo, o TruFlow pode ser aplicado em Coiljoining.

    Parâmetros do laser
    Tipo: constante de potência com potência nominal ± 2 % ± 2 % ± 2 % ± 2 % ± 2 % ± 2 % ± 2 % ± 2 % ± 2 % ± 2 % ± 2 % ± 2 % ± 2 %
    Campo de potência progressivamente ajustável 100 W - 2000 W 135 W - 2700 W 160 W - 3200 W 180 W - 3600 W 200 W - 4000 W 250 W - 5000 W 300 W - 6000 W 350 W - 7000 W 400 W - 8000 W 500 W - 10000 W 600 W - 12000 W 750 W - 15000 W 1000 W - 20000 W
    Qualidade de radiação padrão (K / M²) - - - - - - - 0,55 / 1,82 - -
    Comprimento de onda 10,6 μm 10,6 μm 10,6 μm 10,6 μm 10,6 μm 10,6 μm 10,6 μm 10,6 μm 10,6 μm 10,6 μm 10,6 μm 10,6 μm 10,6 μm
    Duração do pulso ajustável 10 µs … cw 10 µs … cw 10 µs … cw 10 µs … cw 10 µs … cw 10 µs … cw 10 µs … cw 10 µs … cw 10 µs … cw 10 µs … cw 10 µs … cw 10 µs … cw 10 µs … cw
    Construção
    Dimensões do canhão (L x A x P) 1185 mm x 615 mm x 1150 mm 1185 mm x 615 mm x 1150 mm 1185 mm x 615 mm x 1150 mm 1185 mm x 615 mm x 1150 mm 1185 mm x 615 mm x 1150 mm 1185 mm x 615 mm x 1150 mm 1185 mm x 615 mm x 1150 mm 1185 mm x 615 mm x 1150 mm 1185 mm x 615 mm x 1150 mm 1185 mm x 615 mm x 1150 mm 1665 mm x 1100 mm x 1524 mm 1665 mm x 1100 mm x 1524 mm 1665 mm x 1100 mm x 1524 mm
    Dimensões do gerador de alta frequência e comando (L x A x P) 1420 mm x 2100 mm x 800 mm 1420 mm x 2100 mm x 800 mm 1420 mm x 2100 mm x 800 mm 1420 mm x 2100 mm x 800 mm 1420 mm x 2100 mm x 800 mm 1800 mm x 2100 mm x 800 mm 2000 mm x 2100 mm x 800 mm 2000 mm x 2100 mm x 800 mm 2000 mm x 2100 mm x 800 mm 3000 mm x 2100 mm x 800 mm 3000 mm x 2100 mm x 800 mm 3000 mm x 2100 mm x 800 mm 5200 mm x 2100 mm x 800 mm
    Instalação
    Temperatura ambiente padrão - - - - - - - 5 °C - 35 °C - 5 °C - 35 °C
    PDF <1MB
    Ficha de dados técnica

    Os dados técnicos de todas as versões de produto como download.

    Com a TRUMPF você tem várias opções para ajustar o TruFlow conforme as suas necessidades. Adicione componentes como o laser piloto, o polarizador circular, o laser de ajuste, etc., ao seu guia do raio. A TRUMPF oferece várias possibilidades inclusive em circuito da água de refrigeração. Se necessário, você pode manter seu processo mais constante com o ajuste de potência laser ativo ou dar mais flexibilidade à produção com um ressoador móvel.

    Componentes integrados da fonte do feixe

    Além da própria fonte de feixe, é possível escolher uma grande gama de componente ópticos e acessórios. Muitos destes componentes de modelagem de feixe cabem na cobertura do laser, ou seja, o polarizador circular, o laser de ajuste, o telescópio, o laser piloto ou o espelho de ajuste do diâmetro. A ventilação dos componentes por ar filtrado de vários níveis impede que o gás seja contaminado do lado de fora.

    Estrutura básica quadrada do ressonador
    Conceitos de resfriamento versáteis

    Para resfriar o laser, escolha entre refrigeração do compressor a água-água ou a água-ar. Se você já estiver operando seu próprio circuito de refrigeração, você poderá também utilizar um trocador de calor de placas.

    Laser TruFlow em um sistema móvel
    Ressonador móvel

    Devido à sua estabilidade mecânica, pode-se eventualmente utilizar o TruFlow também em sistemas móveis. Existem duas possibilidades: somente o ressonador é deslocado e é alimentado por meio de um cabo flexível de alta frequência. ou o gerador se movimenta com o ressonador.

    Regulagem ativa da potência laser

    A regulagem ativa da potência laser estabiliza a potência em diferenças de +/- 1%, mantendo o processo constante independentemente das influências ambientais.

    Laser e sistema laser – um par perfeito para a gente. Todas as fontes de radiação são ajustadas de maneira ideal às exigências dos sistemas laser da TRUMPF. Faça a sua escolha entre as diversas versões e opções. Assim você consegue um sistema sob medida para suas tarefas. O TruFlow Laser é adequado para sistemas de corte laser 2D e 3D e também pode ser integrado às máquinas de puncionamento e laser combinadas.

    TruLaser Cell Série 1000, soldagem de tubo a laser econômica
    TruLaser Cell série 1000

    Soldagem de tubo a laser econômica

    TruLaser Cell série 7000, sempre perfeitamente equipada
    TruLaser Cell série 7000

    Sempre perfeitamente equipada

    TruMatic 6000, máquina universal robusta
    TruMatic 6000

    Máquina universal robusta

    TruMatic 7000, máquina produtiva de nível superior
    TruMatic 7000

    Máquina produtiva de nível superior

    TruLaser 3030, redefinição do padrão
    TruLaser 3030 / 3040

    Redefinição do padrão

    TruLaser 5030, máquina produtiva
    TruLaser 5030 / 5040 / 5060

    A máquina produtiva

    TruLaser 7040, máquina de alta precisão para a produção em série
    TruLaser 7040

    Máquina de alta precisão para a produção em série

    TruLaser série 8000, descobrir novas dimensões
    TruLaser série 8000

    Descobrir novas dimensões

    A TRUMPF ajuda você no ajuste individial da guia do raio conforme as respectivas aplicações. Para isso, há componentes ópticos individuais disponíveis na qualidade TRUMPF para integração nos sistemas de fabricação já existentes ou recém-criados. Assim, distribuidores de feixes ou espelhos refletores, bem como telescópios de radiação ou polarizador circular podem ser integrados na trajetória do raio externa.

    Espelho refletor TRUMPF

    Essas unidades de espelho rotativas a 90 graus estão disponíveis com aberturas de 43 mm a 80 mm e uma capacidade de carga máxima de até 20 kW. Devido à grande estabilidade termomecânica, elas permitem a realização de tarefas de guia de raio exigentes em grandes distâncias.

    Separador de feixe de 2 vias da TRUMPF

    O interruptor do feixe de 2 vias é composto por uma carcaça de proteção resistente à radiação com consulta de segurança integrada. Os blocos de espelho refletor pneumáticos móveis sobre uma guia linear de precisão são equipados com suportes de troca rápida e monitoramentos de espelho elétricos. Uma caixa ASI é usada como interface elétrica.

    Dependendo do país, pode haver divergências na oferta de produtos e nos dados apresentados. Reserva-se o direito de efetuar alterações em tecnologia, equipamento, preço e oferta de acessórios. Entre em contato com nosso parceiro no local para saber se o produto está disponível em seu país.

    Esses temas também podem ser interessantes

    Optikaufbau TruDisk
    Laser de disco

    Sejam furos estreitos como fios de cabelo ou soldas de painéis de navios: o lasers de disco da TRUMPF se destacam no mundo inteiro pela alta qualidade das peças e a confiabilidade do laser.

    Technologiebild 2D-Laserschneidmaschinen
    Máquinas de corte laser 2D

    Laser de CO2 ou de estado sólido? Oferecemos a máquina de corte a laser 2D ideal para cada aplicação e temos a solução perfeita para todos os tipos de chapa.

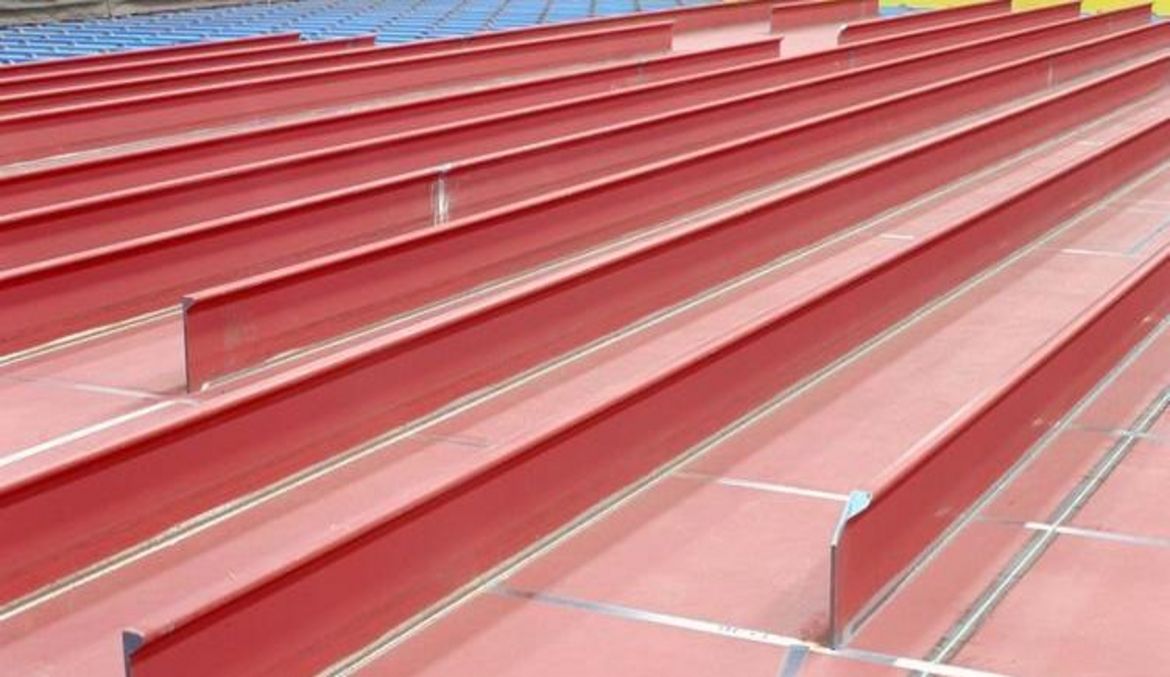

    Hybridschweißen von riesigen Schiffsdecks
