Processamento de imagens da TRUMPF, confie em seu processo
Processamento de imagens da TRUMPF, confie em seu processo
Sistema de sensores

Processamento de imagens

Confie em seu processo com os sensores do processo da TRUMPF.

Jogue pelo seguro com os sensores do processo da TRUMPF!

Com o processamento de imagens da TRUMPF VisionLine, você evita peças com defeito. O VisionLine detecta a posição do componente automaticamente, encaminha as informações à unidade de comando e garante que a costura de solda ou a marcação sempre fiquem no local certo. Se faltar um componente ou se já tiver sido processado, o sistema reconhece isso imediatamente. O sistema de sensores suporta diferentes aplicações, desde a solda, passando pelo corte até a marcação. Verificar o código marcado ou o reconhecimento de texto (OCR) também é muito fácil. Com ajuda da interface de usuário intuitiva e a biblioteca de características predefinidas, é possível criar com facilidade a integração do VisionLine ao processo de fabricação. Após algumas etapas de trabalho, o operador pode iniciar imediatamente a operação.

Soluções altamente integradas de um só fornecedor

Se beneficie da TRUMPF como fornecedor de sistemas completos, desde o laser até os sensores do processo e a respectiva consultoria

Aumentar a capacidade do processo

Reduza os requisitos de posicionamento do componente sem prejudicar a qualidade

Faça você mesmo

Todas as tarefas de processamento de imagens são criadas pelo próprio ajustador, mesmo sem conhecimentos prévios.

Transparente e seguro

Você pode armazenar os dados da imagem em qualquer momento, a fim de garantir a rastreabilidade.

Solde hairpins com o processamento imagens Visionline

Solde hairpins com o processamento imagens Visionline

Um caso de aplicação típico para o processamento de imagens VisionLIne é
a detecção de posição de hairpins em estatores utilizados em motores elétricos.

Soldagem de componentes eletrônicos

O sistema de processamento de imagens detecta os pinos a serem soldados, por exemplo, nas unidades de comando, nos sensores e nos atuadores eletrônicos.

Solda a laser de uniões de solda

Soldagem de uniões de solda

Graças ao processamento de imagens, é possível detectar pontos de solda, ao soldar trocadores de calor ou guias do banco, e soldá-los no ponto certo.

Marcação de texto e código com ajuda do processamento de imagens VisionLine Mark

Marcação de texto e código

O processamento de imagens VisionLine encontra a posição correta antes do processo de marcação e verifica depois se o conteúdo e a qualidade correspondem às exigências.

Detecção de posição e inspeção de conteúdo com VisionLine

O sistema de processamento de imagens VisionLine encontra, reconhece e aprende a posição do componente automaticamente e pode ler e avaliar conteúdos, como códigos de matriz de dados.

Marcação UDI

Rotulagem UDI em tecnologia médica

VisionLine permite o posicionamento automático ou manual do conteúdo da marcação, tal como para a marcação conforme UDI, incluindo a documentação.

TRUMPF GmbH * Co. KG

Controles de qualidade via VisionLine

O VisionLine oferece uma função de foco automático do laser e ajuste separado das posições de foco da câmera e do laser, permitindo assim o processamento a laser e o controle de qualidade em vários níveis.

Processamento de imagens para aplicações de corte e solda
Processamento de imagens para aplicações de marcação
Configuração
Sistemas disponíveis TruLaser Cell 3000 TruMark Station 5000, TruMark Station 7000
Lasers disponíveis TruDiode, TruDisk, TruFiber, TruPulse TruMark Séries 3000/5000, TruMicro Mark 2000, TruMark 6030 G2
Opções disponíveis Basic, Detect, Project
Adjust (TruLaser Cell 3000)
Adjust, Detect, Model, Code, OCR
Distâncias focais disponíveis 150 / 200 mm (FocusLine Professional)
150 / 200 / 250 mm (WeldLine Modular)
150 / 200 / 250 / 300 mm (BEO D50)
200 / 300 mm (BEO D70)
90 / 135 / 160 / 264 mm (PFO 20-2)
255 / 345 / 450 mm (PFO 33-2)
255 / 450 mm (PFO 3D-2)
160 / 163 / 254 mm (TruMark)
160 mm (TruMicro Mark)
Iluminação - Kundenseitig oder 2- / 4- Beleuchtungsleisten 1
Parâmetro
Tamanho mais pequeno do módulo DMC legível - 30 μm
Códigos compatíveis - Códigos 1D (BC412, Codabar, Code 39, Code 93, Code 128, EAN 8, EAN 13, EAN 14, GS1-128, GS1 DataBar, Industrial 2 of 5, Interleaved 2 of 5, UPC-A, UPC-E)
Códigos 2D (código de matriz de dados, código QR, código Aztec, código PDF417, MaxiCode)
Código 1D e 2D de nível industrial
Tipos de letra suportados - System Font (Arial, Calibri, Cambria, Courier, Times New Roman)
Machine Font (diversos tipos de letra não Windows, como OCR-A, OCR-B ou Helvetica)
Nenhum tipo de letra arqueda
Tempo típico de processamento de imagens 80 ms - 150 ms 200 ms
Precisão típica da pesquisa de distância de trabalho ± 50 μm com f = 150 mm (TruLaser Cell 3000) ± 150 μm (TruMark)
± 50 μm (TruMicro Mark)
Precisão típica da deteção de posição ± 20 μm no centro da imagem ± 20 μm no centro da imagem
Processamento de imagens para aplicações de corte e solda

Processamento de imagens para aplicações de corte e solda

O processamento de imagens baseado em câmara tem
tudo sob controle com as aplicações de corte e solda. Com as opções Basic, Detect e Project, você pode escolher entre uma simples observação da peça, uma detecção de características ou uma ampliação específica do cliente. Para a TruLaser Cell 3000, está também disponível a opção Adjust para ajustar automaticamente a distância de trabalho.

Processamento de imagens para aplicações de marcação

Processamento de imagens para aplicações de marcação

Em aplicações de marcação, o processamento de imagens é convincente com suas diversas possibilidades. Esteja a câmera observando através da lente do scanner ou montada lateralmente, esteja uma ou duas câmeras em uso - as possibilidades são infinitas. Com as opções Adjust, Detect, Model, Code e OCR, você pode selecionar a pesquisa automática de distância de trabalho, detecção de características, leitura de código, bem como verificação e reconhecimento de texto (OCR).

Processamento de imagens, VisionLine Basic

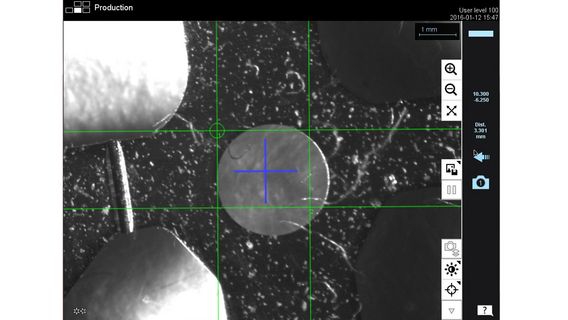

VisionLine Basic

Uma imagem da câmera digital com retículo no foco laser ajuda na observação da peça de trabalho e na aprendizagem. Uma vantagem especial resulta da utilização de VisionLine Basic em combinação com as ópticas scanner da TRUMPF da série PFO. Aqui, é corrigido o desvio entre a luz laser e a luz de observação fora do centro do campo de escaneamento, de forma que a posição de foco visualizada na imagem corresponda à posição efetiva do foco de laser.

Processamento de imagens VisionLine Adjust
VisionLine Adjust

O ajuste automático da posição de focagem define automaticamente a distância certa em relação à peça de trabalho. Assim você economiza tempo durante o ajuste - apenas um toque de botão é suficiente.

Detecção de características mediante VisionLine Detect
VisionLine Detect

A detecção de bordas oferece a possibilidade de integrar a simples detecção de características na peça de trabalho para correção de posição no processo de fabricação. As características de reconhecimento apropriadas (por exemplo, manchas, círculos, linhas ou interseções) podem ser selecionadas para muitos casos de aplicação a partir de uma biblioteca de modelos.

VisionLine Model

O processamento de imagens oferece a detecção de recursos geométricos aprendidos para correção de posição na peça de trabalho. O programa de processamento de imagens pode ser facilmente integrado ao processo de produção. A iluminação suficiente pode ser fornecida pelas tiras de iluminação opcionalmente disponíveis, de modo que a função seja assegurada mesmo em condições industriais difíceis.

Processamento de imagens VisionLine Trace

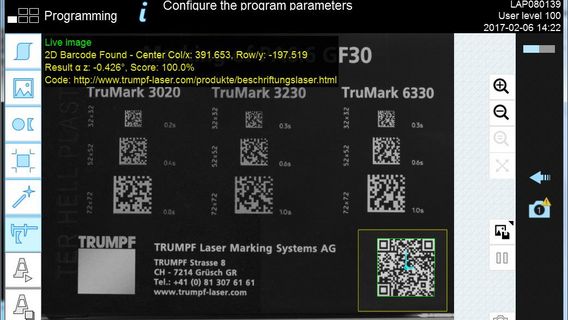

VisionLine Code

Com a leitura do código 1D ou 2D marcado, você se certifica de que o conteúdo está correto e legível. Além da leitura de um código, sua qualidade também pode ser verificada.

Processamento de imagens VisionLine Trace Pro

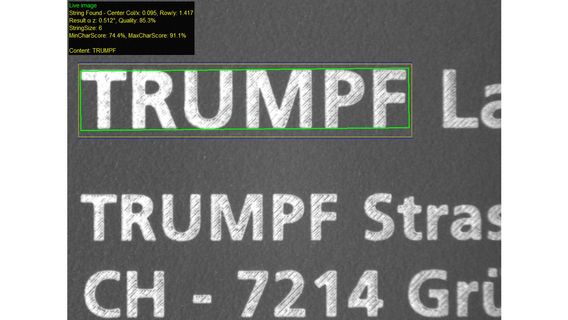

VisionLine OCR

VisionLine OCR oferece reconhecimento de caracteres (OCR - Optical Character Recognition) e avaliação de fontes do sistema e da máquina.

VisionLine Project
VisionLine Project

Com um pacote de serviços adicionais, a TRUMPF fornece a solução completa para tarefas complexas de processamento de imagens. Condicionado por um estudo de mercado realizado com sucesso, o programa de processamento estável de imagens é programado incluindo documentação detalhada.

Dependendo do país, pode haver divergências na oferta de produtos e nos dados apresentados. Reserva-se o direito de efetuar alterações em tecnologia, equipamento, preço e oferta de acessórios. Entre em contato com nosso parceiro no local para saber se o produto está disponível em seu país.

Notas de rodapé
  • VisionLine OCR funktioniert ohne Beleuchtung nicht korrekt. Bei kundenseitiger Beleuchtung muss eine ausreichende Beleuchtungsstärke durch geeignete LEDs in der Wellenlänge 850 nm, beziehungsweise 630 nm bei den Markiersystemen TruMark 3230 und TruMark 3330, sichergestellt werden.
