TruPunch 1000, máquina econômica para baixa gama
TruPunch 1000, máquina econômica para baixa gama
Máquinas de puncionamento

TruPunch 1000 (S05)

Máquina econômica para baixa gama

    - / -
    • Vista geral
    • Aplicações
    • Dados técnicos
    • Equipamento
    • Software
    • Ferramentas
    • Mais Menos
    Máquina econômica para baixa gama

    A TruPunch 1000 é uma solução perfeita de entrada na operação de puncionamento profissional. A máquina compacta marca pontos com sua elevada flexibilidade de usinagem: além do puncionamento puro, com essa máquina você também pode moldar roscas, fazer extrusões e dobrar alças. As chapas de formato médio são usinadas na íntegra em uma mesma operação de fixação sem reposicionamento. Pedidos e lotes menores também podem ser fabricados de maneira econômica, rápida e flexível.

    Pronta para usar em várias aplicações

    A TruPunch 1000 domina todas as aplicações relevantes de uma puncionadeira TRUMPF.

    Ferramentas versáteis

    A TRUMPF disponibiliza ferramentas de puncionamento de alta qualidade, como a MultiTool ou a ferramenta de separação MultiShear.

    Saber mais
    Operação simples

    O comando intuitivo permite a produção imediata de peças simples e complexas.

    TruPunch 1000, componente eletrônico

    Componente eletrônico

    Fabricação flexível com ferramentas para cada aplicação, por exemplo, alças, tigelas, rebaixamentos com rolos. Para este componente foram usadas as seguintes ferramentas: ferramenta de rebaixar, ferramenta para alças, ferramenta de embutissagem de formas quadradas e redondas, ferramenta de rebaixar com rolos e ferramenta de entalhar com rolos

    TruPunch 1000, peça de trabalho

    Peça de trabalho

    A máquina oferece a máxima flexibilidade de usinagem com a maior gama de ferramentas do mundo. Para esta peça de trabalho foram usadas as seguintes ferramentas: ferramenta de revirar com rolos, ferramenta MultiCut, ferramenta de embutissagem e ferramenta de rebaixar com rolos

    TruPunch 1000 (S05) formato pequeno
    TruPunch 1000 (S05) formato médio
    Dimensões
    Largura 6000 mm 1 6550 mm 1
    Profundidade 7144 mm 1 7144 mm 1
    Altura 2155 mm 1 2155 mm 1
    Taxa de pancada máx.
    Puncionamento (E = 1 mm) 600 1/min 600 1/min
    Marcar 1300 1/min 1300 1/min
    Zona de trabalho
    Punção do eixo X 2050 mm 2500 mm
    Punção do eixo Y 1250 mm 1250 mm
    Espessura máx. da chapa 6,4 mm 6,4 mm
    Peso da peça de trabalho máx. 150 kg 150 kg
    Força de puncionamento máx. 165 kN 165 kN
    Ferramentas
    Tempo de mudança da ferramenta MultiTool 2,4 seg 2,4 seg
    Quantidade de ferramentas/garras 15 Unidade / 2 Unidade 18 Unidade / 2 Unidade
    Rejeição de peças
    Tamanho das peças máx. tampa da peça, puncionamento 180 mm x 150 mm 180 mm x 150 mm
    Tamanho máx. da peça tampa de peças punçonagem (com mesa de deslocamento) 180 mm x 500 mm 180 mm x 500 mm
    Tamanho máx. das peças calha fixa punçonagem (com mesa de deslocamento) 460 mm x 500 mm 460 mm x 500 mm
    Valores de consumo
    Consumo de potência médio sistema de desconexão automática ativo 0,3 kW 0,3 kW
    Consumo médio de potência na produção 4,3 kW 4,3 kW
    PDF <1MB
    Ficha de dados técnica

    Os dados técnicos de todas as versões de produto como download.

    A TruPunch 1000 garante a você a mais alta qualidade das peças com a melhor eficiência: cortes de separação comuns reduzem o desperdício e permitem um melhor aproveitamento do material.

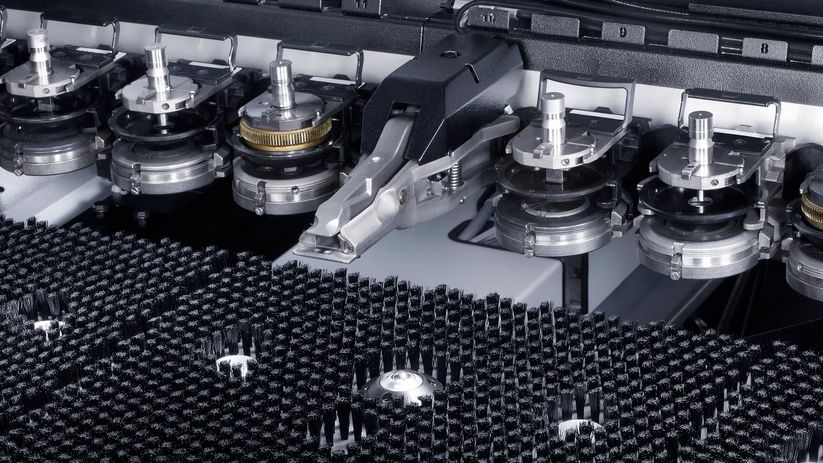

    TruPunch 1000, mesa de escovas
    Equipamento mesa

    Para preservar o material durante o manuseio há mesas de escovas à disposição.

    TruPunch 2000, On-Demand Drive
    On-Demand Drive

    Graças ao sistema On-Demand Drive, o sistema hidráulico do cabeçote de puncionamento trabalha sempre em um nível ideal. Isto reduz a produção de ruído durante o tempo de inatividade e evita a carga hidráulica de todo o sistema.

    Sem grade restante

    A TRUMPF é o primeiro fabricante em nível mundial a disponibilizar uma puncionadeira para a operação sem grade restante. Esta inovação economiza material e aumenta a segurança de seus processos.

    TruPunch 1000, mesa de escovas
    Pacote de vantagens para usinagem de chapas sob medida

    Com o pacote para usinagem de chapas sob medida, você consegue usinar também chapas sob medida com segurança e facilidade. Isso é possível com um segundo pino limitador e uma garra extra.

    Cinta transportadora de peças

    Com a cinta transportadora de peças você evacua peças de puncionamento com segurança.

    TruTops Boost

    Configure e programe suas máquinas de laser, puncionadeiras e máquinas combinadas de forma inteligente com TruTops Boost, sua solução 3D tudo-em-um. Várias soluções de automação economizam tempo em operações rotineiras e o conjunto comum de aninhamentos economiza tempo e material. Além disso, você sempre mantém uma visão geral de todas as ordens de produção e assegura um trabalho orientado ao pedido.

    Software

    O portfólio de software TruTops completo oferece suporte durante todo o processo de fabricação. Controle de maneira fácil e pontual o andamento da operação, desde o gerenciamento dos pedidos dos clientes e processos de compra até à entrega da peça pronta. Graças ao acoplamento direto com o comando da máquina, você mantém o status de seus pedidos sob controle a qualquer momento.

    MultiTool
    MultiTool

    Com um porta-ferramenta com até dez utilizações, você aumenta a produtividade de sua puncionadeira, principalmente no caso de pequenos puncionamentos.

    MultiShear
    MultiShear

    Utilize nossa tecnologia patenteada de separação para obter uma qualidade de arestas sensacional sem marcas. Uma matriz com escovas integradas evita arranhões adicionais.

    Kiemenwerkzeug Gr.5
    Ferramentas de abertura de venezianas tamanho 5

    Com um comprimento de até 100 mm, você utiliza novas possibilidades de criação na chapa. O processamento em apenas um ciclo garante a maior qualidade.

    TRUMPF Stanzwerkzeuge
    Resumo das ferramentas de puncionamento

    A TRUMPF disponibiliza a maior oferta de ferramentas de puncionamento no mercado em nível mundial. Você encontra a solução certa para cada aplicação de puncionamento e conformação.

    Dependendo do país, pode haver divergências na oferta de produtos e nos dados apresentados. Reserva-se o direito de efetuar alterações em tecnologia, equipamento, preço e oferta de acessórios. Entre em contato com nosso parceiro no local para saber se o produto está disponível em seu país.

    Notas de rodapé
    • As dimensões são aproximadas, as dimensões válidas são sempre as mencionadas no plano de instalação.
