Îmbinări sudate perfecte obținute mai rapid
Reglarea poziției îmbinărilor de la TRUMPF vă ajută să reduceți numărul de rebuturi. Sistemele de senzori detectează rostul de îmbinare și reglează poziția sudurii în timpul procesului de sudură. Utilizăm exclusiv procedee fără contact. Comparativ cu procedeul de sudură tactil, aceasta permite o viteză de avans semnificativ mai mare, cu un rezultat similar. La anumite sisteme de senzori, oferim suplimentar o funcție de monitorizare a îmbinărilor. Aceasta determină dimensiunile caracteristice ale îmbinării deja sudate fix și monitorizează calitatea deja în timpul procesului de sudură. De asemenea, un software de verificare permite evaluarea calității globale a componentei pe baza mai multor îmbinări individuale, cu ajutorul unor reglaje configurabile individual.
Sistemul de reglare a poziției îmbinărilor detectează punctul de îmbinare în timpul procesului de sudură. Astfel, aveți în permanență siguranța că sudura este efectuată în punctul corespunzător.
Această procedură fără contact vă permite să atingeți viteze de avansare mai mari.
Evaluări cuprinzătoare ale componentelor grație verificării calității îmbinărilor individuale sudate.
Țevi şi profiluri
Sistemul de reglare a poziției îmbinărilor SeamLine asistă utilizatorul la realizarea îmbinărilor sudate la nivelul țevilor și profilurilor continue. De asemenea, soluția SeamLine Pro permite o evaluare online a îmbinării sudate, în vederea asigurării calității.

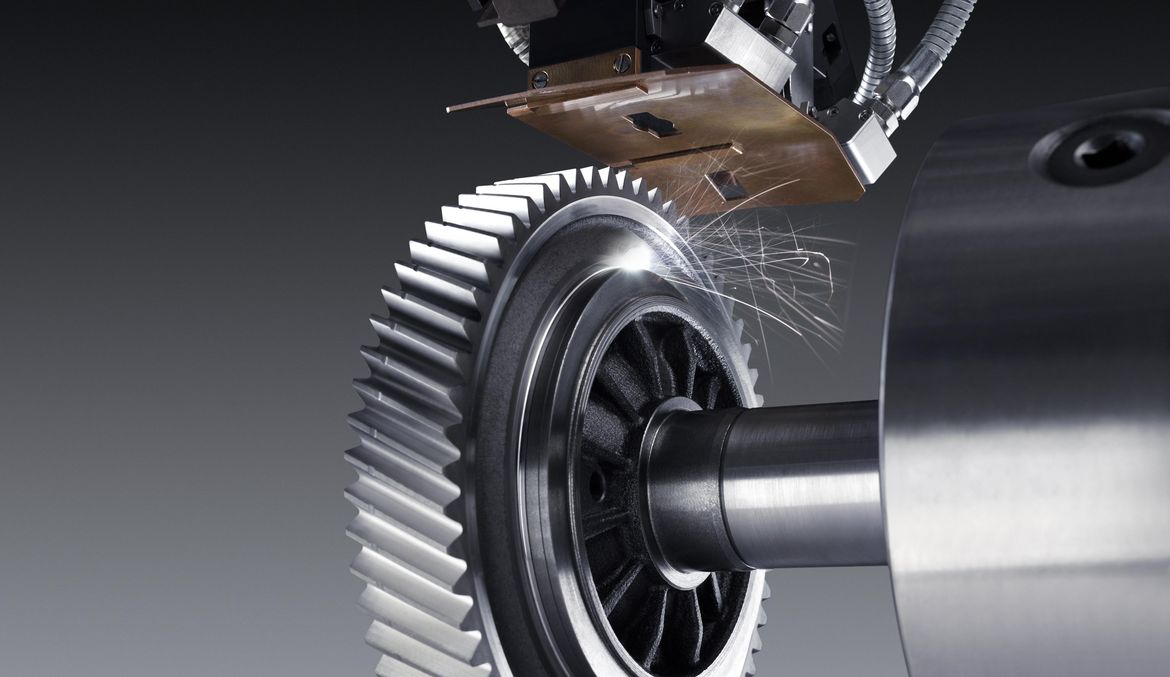

Cusături liniare în cadrul construcției de sisteme de transmisie
Reglarea poziției îmbinărilor SeamLine Pro susține sudarea cap la cap la nivelul discurilor de transmisie. Axele Y și Z independente de la nivelul capului senzorului asigură poziția corectă a sudurii.
Cusături de colț în cadrul construcției de caroserii
Facilitarea sudării pieselor de caroserie în cadrul aplicațiilor de sudură la distanță: reglarea poziției îmbinărilor bazată pe intersecția luminii cu ajutorul SeamLine Remote și reglarea poziției îmbinărilor OCT independent de direcție. Profilul îmbinării este detectat fără probleme de sistem, chiar și la unghiuri de atac de 45°.
|
SeamLine
Comparare produs
|
SeamLine Remote
Comparare produs
|
SeamLine Pro TruFlow
Comparare produs
|
SeamLine Pro TruDisk
Comparare produs
|
Reglarea poziției îmbinărilor OCT
Comparare produs
|
|
|---|---|---|---|---|---|
| Configuraţie | |||||
| Sisteme disponibile | TruLaser Cell 1100 | Calificat pentru Kuka, ABB, Fanuc Roboter | TruLaser Cell 1100 | - | Calificat pentru Kuka, ABB, Fanuc Roboter |
| Lasere disponibile | TruFlow până la 15 kW, TruDisk până la 8 kW | TruDisk până la 8 kW | TruFlow până la 15 kW | TruDisk până la 8 kW | TruDisk până la 8 kW |
| Distanţe focale disponibile | f = 150, 200, 250, 300 mm (Sistem optic liniar) | f = 450 mm (PFO 3D) | f = 200 mm (Sistem optic liniar) |
f = 280 mm (BEO D70)
f = 280 mm (CFO) |
f = 450 mm (PFO 3D) |
| Iluminare |
LED, λ = 660 nm (Lumină incidentă)
Diodă laser, λ = 660 nm Clasa 2M, P0 = 8 mW (proiector liniar) |
Diode laser, λ = 660 nm Clasa 3B, P0 = 120 mW (proiectoare liniare) |
LED, λ = 660 nm (Lumină incidentă)
Diode laser, λ = 660 nm Clasa 3B, P0 = 120 mW (proiectoare liniare) |
Diode laser, λ = 660 nm Clasa 3B, P0 = 120 mW (proiectoare liniare) | - |
| Senzor OCT | - | - | - | - | SLED, λ = 820 nm - 860 nm Clasa 3B, P0 = 20 mW |
| Parametru | |||||
| Rată de măsurare senzor OCT | - | - | - | - | 70 kHz |
| Rată de impulsuri pentru reglarea poziţiei cordonului | 50 Hz (20 ms) | 167 Hz | 167 Hz (6 ms) | 167 Hz (6 ms) |
Tip. 200 Hz (PRE)
Tip. 100 Hz (10 ms) PRE + POST |
| Domeniu de măsurare lateral | ± 5 mm | ± 5 mm | ± 1,5 mm la o lățime a fantei de 0,5 mm | ± 0,6 mm la o lățime a fibrei de 0,5 mm | ± 10 mm |
| Precizie de măsurare a reglării poziţiei cusăturii | ± 20 μm | ± 50 μm | ± 20 μm | ± 20 μm | ± 50 μm |
|
SeamLine
|
SeamLine Remote
|
SeamLine Pro TruFlow
|
SeamLine Pro TruDisk
|
Reglarea poziției îmbinărilor OCT
|
|
|---|---|---|---|---|---|
| Configuraţie | |||||
| Sisteme disponibile | TruLaser Cell 1100 | Calificat pentru Kuka, ABB, Fanuc Roboter | TruLaser Cell 1100 | - | Calificat pentru Kuka, ABB, Fanuc Roboter |
| Lasere disponibile | TruFlow până la 15 kW, TruDisk până la 8 kW | TruDisk până la 8 kW | TruFlow până la 15 kW | TruDisk până la 8 kW | TruDisk până la 8 kW |
| Distanţe focale disponibile | f = 150, 200, 250, 300 mm (Sistem optic liniar) | f = 450 mm (PFO 3D) | f = 200 mm (Sistem optic liniar) |
f = 280 mm (BEO D70)
f = 280 mm (CFO) |
f = 450 mm (PFO 3D) |
| Iluminare |
LED, λ = 660 nm (Lumină incidentă)
Diodă laser, λ = 660 nm Clasa 2M, P0 = 8 mW (proiector liniar) |
Diode laser, λ = 660 nm Clasa 3B, P0 = 120 mW (proiectoare liniare) |
LED, λ = 660 nm (Lumină incidentă)
Diode laser, λ = 660 nm Clasa 3B, P0 = 120 mW (proiectoare liniare) |
Diode laser, λ = 660 nm Clasa 3B, P0 = 120 mW (proiectoare liniare) | - |
| Senzor OCT | - | - | - | - | SLED, λ = 820 nm - 860 nm Clasa 3B, P0 = 20 mW |
| Parametru | |||||
| Rată de măsurare senzor OCT | - | - | - | - | 70 kHz |
| Rată de impulsuri pentru reglarea poziţiei cordonului | 50 Hz (20 ms) | 167 Hz | 167 Hz (6 ms) | 167 Hz (6 ms) |
Tip. 200 Hz (PRE)
Tip. 100 Hz (10 ms) PRE + POST |
| Domeniu de măsurare lateral | ± 5 mm | ± 5 mm | ± 1,5 mm la o lățime a fantei de 0,5 mm | ± 0,6 mm la o lățime a fibrei de 0,5 mm | ± 10 mm |
| Precizie de măsurare a reglării poziţiei cusăturii | ± 20 μm | ± 50 μm | ± 20 μm | ± 20 μm | ± 50 μm |
Datele tehnice ale tuturor variantelor de produs disponibile sub formă de materiale care pot fi descărcate.
SeamLine
SeamLine asigură reglarea poziției îmbinărilor în cadrul sistemului de sudură cu laser TruLaser Cell 1100. Sistemul de senzori este compatibil pentru lasere cu CO2 și lasere cu mediu solid. Prin intermediul unor proceduri alternante bazate pe lumină incidentă și intersecția luminii, sistemul detectează în mod fiabil fantele sau muchiile.
SeamLine Pro TruFlow
În cadrul sistemului de sudură cu laser TruLaser Cell 1100 cu lasere CO2, SeamLine Pro TruFlow combină reglarea poziției îmbinărilor și măsurarea geometriei acestora într-o soluție integrată. Procedeul este bazat pe intersecția luminii. O cameră de înaltă viteză înregistrează simultan punctul de îmbinare, pata focală și îmbinarea sudată.
SeamLine Pro TruDisk
SeamLine Pro TruDisk oferă reglarea poziției îmbinărilor și măsurarea geometriei acestora, în asociere cu proceduri de secționare optică pentru lasere fixe. Axele Y și Z independente asigură în permanență poziția corectă a sudurii și distanța de lucru corespunzătoare. Orificiul realizat prin penetrarea sudurii este evaluat la nivelul petei focale pentru monitorizarea sudurii de-a lungul întregului proces.

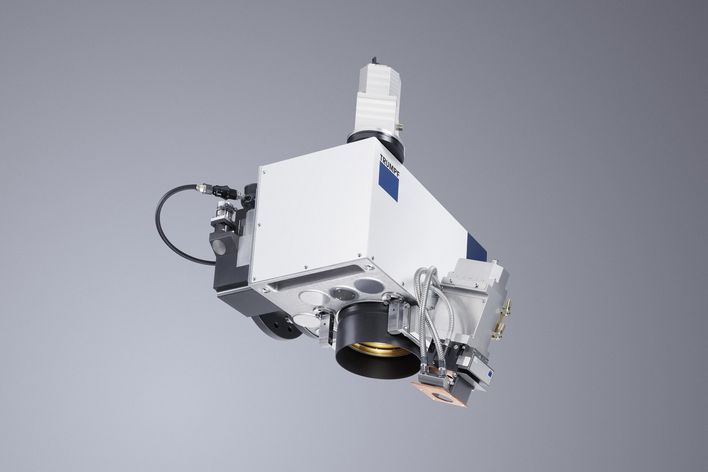

SeamLine Remote
SeamLine Remote asigură reglarea poziției îmbinărilor și măsurarea geometriei acestora, în asociere cu proceduri de secționare optică, în cadrul aplicațiilor de sudură la distanță. Procedeul este eficient pentru suprafețe de o calitate diversă (de exemplu, zgârieturi), precum și pentru forme diferite ale muchiilor.
Reglarea și monitorizarea poziției îmbinărilor OCT
Reglarea poziției îmbinărilor OCT funcționează independent de direcție, reprezentând instrumentul ideal pentru prelucrarea de la distanță cu laser a componentelor de caroserie. Tomografia în coerență optică (OCT) constituie baza pentru procedura de imagistică utilizată. Fasciculul de măsurare este ghidat de un scaner compact cu câmp redus în jurul fasciculului de prelucrare și explorează mediul înconjurător.
