TruBend seria 5000, mașină universală productivă
TruBend seria 5000, mașină universală productivă
Maşini de îndoit

TruBend seria 5000

Mașină multifuncțională productivă

TruBend seria 5000, opritor posterior cu 6 axe
TruBend seria 5000, opritor posterior cu 6 axe
Maşini de îndoit

TruBend seria 5000

Producție flexibilă datorită opritorului posterior pentru 6 axe

MobileControl
MobileControl
Maşini de îndoit

TruBend seria 5000

Cu MobileControl prelungiți durata de viață

TruBend seria 5000 cu ToolMaster
TruBend seria 5000 cu ToolMaster
Maşini de îndoit

TruBend seria 5000

Schimbare automată a sculei

Mașină multifuncțională productivă

TruBend seria 5000 este mașina TRUMPF de îndoit cu cel mai mare succes. De la programare, la echipare și până la îndoitul efectiv, cu mașina de îndoit veți atinge o productivitate fără concurență. Caracteristicile inovatoare precum deplasarea matriței și opritorul posterior pentru 6 axe vă oferă libertate completă în producție. O serie de inovații, precum conceptul de comandă revoluționar, simplu și ușor de utilizat, precum și soluțiile noi în domeniul ergonomiei, de exemplu MagicShoe, facilitează activitatea operatorului.

Silențios și rapid

On-Demand Servo Drive este eficient energetic, lucrează rapid și silențios.

Sisteme de măsurare a unghiului

Cu sistemele de măsurare a unghiului din familia ACB, chiar și prima piesă va ieși perfect.

Ușor de utilizat și ergonomic

Numeroasele posibilități de dotare fac ca procesul de producție să fie mai confortabil, mai sigur și mai rentabil.

Acționare simplă

Cu Touchpoint TruBend modul de utilizare este simplu și intuitiv ca la o tabletă.

Schimbare automată a sculei

Sistemul automat ToolMaster de schimbare a sculei preia toate operațiile de echipare.

Flexibil datorită opritorului posterior pentru 6 axe

Opritorul posterior pentru 6 axe vă oferă o libertate deplină în materie de producție.

TruBend seria 5000
Caracteristicile originale ale TruBend seria 5000
Prin intermediul MagicShoe cursa verticală se declanșează printr-o simplă mișcare a piciorului
Sisteme de măsurare a unghiului ACB wireless și ACB laser
On Demand Servo Drive
TCB – Thickness Controlled Bending
TruBend seria 5000, On Demand Servo Drive
Eficiență energetică

On-Demand Servo Drive nu este doar eficient energetic și silențios, ci, la cei 220 mm/s, este și foarte rapid.

TruBend seria 5000, deplasarea matriţei
Deplasarea matriţei

Deplasarea matriţei permite aplicații specializate, precum fălțuirea.

Iluminare optimă
Iluminare optimă cu LED-uri

LED-uri suplimentare asigură o iluminare optimă și împiedică totodată formarea căldurii excesive pentru utilizator.

TruBend seria 5000, piesă complexă din tablă subțire

TruBend seria 5000 îndoaie și piese complexe din tablă subțire care necesită o mare precizie a unghiului.

TruBend seria 5000, piesă din tablă groasă

TruBend seria 5000 lucrează cu o precizie ridicată a unghiului chiar și în cazul pieselor din tablă groasă.

TruBend seria 5000, profile lungi

TruBend seria 5000 îndoaie chiar și profile lungi la unghi drept și cu o mare precizie a unghiului.

Forţă de presare 850 kN 850 kN 1300 kN 1700 kN 1700 kN 2300 kN 2300 kN 3200 kN
Lungimea de îndoire 2210 mm 2720 mm 3230 mm 3230 mm 4250 mm 3230 mm 4250 mm 4420 mm
Pasaj de suport liber 1750 mm 2260 mm 2690 mm 2690 mm 3680 mm 2690 mm 3680 mm 3680 mm
Înălţime de montaj utilă 385 mm 615 mm 385 mm 615 mm 615 mm 615 mm 615 mm 615 mm
Înălţime utilă de montaj pentru variante mai mari (opţional) 615 mm - 615 mm - - - - -
Proeminenţă 420 mm 420 mm 420 mm 420 mm 420 mm 420 mm 420 mm 420 mm
Interfaţă-utilizator Touchpoint TruBend Touchpoint TruBend Touchpoint TruBend Touchpoint TruBend Touchpoint TruBend Touchpoint TruBend Touchpoint TruBend Touchpoint TruBend
Viteză max. axa Y avans de lucru (opţiune) 25 mm/s 25 mm/s 25 mm/s 25 mm/s 25 mm/s 25 mm/s 25 mm/s 25 mm/s
Dimensiuni, greutăţi
Lungime 3020 mm 3530 mm 3980 mm 3980 mm 4970 mm 4150 mm 5140 mm 5180 mm
Lăţime 1800 mm 1800 mm 1900 mm 1900 mm 1900 mm 2055 mm 2055 mm 2055 mm
Înălţime 2840 mm 2840 mm 2840 mm 3000 mm 3000 mm 3000 mm 3000 mm 3200 mm
Greutate 8300 kg 9100 kg 11800 kg 14150 kg 17850 kg 17200 kg 19850 kg 23400 kg

Datorită funcțiilor sale numeroase, lucrul cu TruBend seria 5000 devine mai sigur, mai simplu, mai ergonomic și mai productiv.

Precizie

TruBend seria 8000, sistem de măsurare a unghiului ACB wireless
Sistem de măsurare a unghiului ACB Wireless

Sistemul ușor de utilizat ACB (Automatically Controlled Bending) Wireless măsoară și corectează unghiul cu ajutorul palpatoarelor integrate în poanson. Sistemul recunoaște automat poziția senzorilor, iar comunicația între sculă și modulul de comandă se realizează fără cablu.

Sistem de măsurare a unghiului ACB laser
Sistem de măsurare a unghiului ACB laser

Prin intermediul ACB laser, utilizați un sistem optic pentru măsurarea unghiului fără contact. Un laser proiectează o linie pe tablă, iar o cameră detectează unghiul. În acest scop, două unități de măsurare sunt deplasate automat în poziția corectă.

TruBend seria 5000, dispozitiv auxiliar de îndoit
Dispozitive auxiliare de îndoit

Un ajutor prețios este oferit de dispozitivul auxiliar de îndoit practic pentru unghiuri de până la 30°, inclusiv reglarea automată a înălțimii. Acesta este util în special la îndoirea pieselor grele sau de mari dimensiuni. Acestea sunt sprijinite opțional pe material plastic, perii sau role.

Thickness Controlled Bending (TCB)

De acum înainte, diferența de grosime a tablei nu mai reprezintă o problemă: senzorii din mașină detectează grosimea tablei, iar adâncimea de pătrundere se adaptează automat la aceasta.

Ergonomie

MagicShoe

TRUMPF prezintă alternativa ergonomică a întrerupătorului cu pedală mecanic. MagicShoe are integrat un sistem inteligent de senzori care declanșează cursa verticală printr-o simplă mișcare a piciorului – indiferent de poziția operatorului față de mașină.

Mașini de îndoit TruBend, întrerupător cu pedală fără fir
Întrerupător cu pedală fără fir

Extrem de practic și ușor de manevrat: întrerupătorul cu pedală fără cablu certificat TÜV oferă mai multă libertate de mișcare și elimină pericolul de împiedicare a operatorului – grație conexiunii radio fiabile a MagicShoe.

TruBend seria 5000, ecran suplimentar
Ecran suplimentar

Efectuați programarea paralel cu regimul de lucru principal și complet informatizat: ecranul suplimentar de la nivelul unității de comandă a instalației vă indică informații suplimentare, pe lângă măștile și schițele necesare pentru programare și producție. Astfel puteți, de exemplu, să programați și să produceți simultan pentru fiecare operațiune de programare a fluxului de lucru.

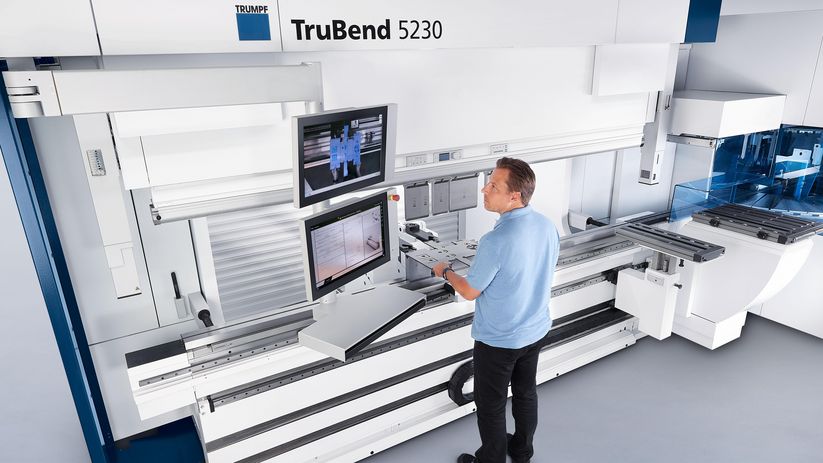

Part Indicator

Facilitarea procesului de alimentare pentru operator, simultan cu reducerea numărului de rebuturi: Part Indicator, care dispune de o cameră, îi indică operatorului mașinii, pe ecranul de la nivelul unității de comandă a mașinii, cum trebuie introdusă piesa.

Manipularea materialelor și eficiență energetică

TruBend seria 5000, console de sprijin
Console de sprijin

Consolele de sprijin cu reglare continuă în înălțime facilitează manipularea componentelor dumneavoastră. Consolele robuste sunt foarte rezistente și sunt disponibile cu diferite suporturi.

TruBend seria 5000, opritor posterior cu 6 axe
Opritoare posterioare

Cu ajutorul opritorului posterior cu 6 axe comandat CNC puteți face față aproape oricărei provocări.

Mecanism de acționare On-Demand Servo Drive

Servomotorul On-Demand Servo Drive alimentează mașina TruBend cu cantitatea de energie optimă. Acesta funcționează numai în timpul procesului de îndoire; în afara acestui proces, instalația hidraulică se oprește și nu consumă deloc energie. Dacă masa mobilă trebuie utilizată la o adâncime de pătrundere mare, servomotorul îi asigură o viteză de lucru sporită. Mecanismul de acționare funcționează economic, rapid și foarte silențios.

TruTops Boost

Programați-vă inteligent mașinile de îndoit cu TruTops Boost, soluția All-in-One pentru construcția 3D. Numeroasele funcții automate vă scutesc de proceduri de rutină laborioase. De asemenea, puteți beneficia de o serie cuprinzătoare de mecanisme de reglare ce prezintă întregul know-how tehnic al TRUMPF.

TecZone Bend

Programați mai rapid ca niciodată: cu ajutorul TecZone Bend, puteți combina programarea procesului de îndoire din birou cu programarea din fabrică de la mașina de îndoit TruBend. În doar câteva secunde, pe baza datelor 2D și 3D, inclusiv codul NC, este creată automat o propunere de programare.

Software

Portofoliul complex de software TruTops vă asistă pe parcursul întregului proces de producție. Controlați-vă procesul operațional în mod simplu și personalizat, de la administrarea comenzilor clienților dumneavoastră și a proceselor de achiziție până la livrarea pieselor fabricate. Datorită conectării directe la unitatea de comandă a instalației, puteți verifica în orice moment starea comenzilor dumneavoastră.

Scule standard

Pentru gama dumneavoastră individuală de produse, vă stă la dispoziție o selecție cu mai mult de 150 de tipuri de poansoane și prisme. Puteți comanda sculele sub formă de set sau individual.

Scule din materiale ușoare

Sculele cu o lungime de până la 300 mm sunt construite din materiale ușoare care reduc greutatea standard cu până la 30% și care sunt echipate cu Safety-Click. Acest fapt scade timpul de echipare și reduce sarcinile operatorului.

Scule ZN

La prelucrarea tablei zincate, după numai câteva îndoiri, pe matriță pot apărea depuneri de zinc care pot determina sudarea la rece. Drept consecință, pot apărea amprente la nivelul componentei și inexactități. Acest lucru se poate evita cu ajutorul sculelor de îndoit LASERdur ZN placate de la TRUMPF. Acestea combină o duritate înaltă a suprafeței cu proprietăți excepționale de alunecare, sunt rezistente la coroziune și nu necesită curățare.

Sculă specială

În caz de cerințe specifice, TRUMPF dezvoltă scule special adaptate nevoilor dumneavoastră. Pentru a asigura calitatea pieselor dumneavoastră, testăm în prealabil sculele cu materialul dumneavoastră special și producem primele șabloane.

Scule de îndoit cu senzori
Scule cu senzori

Sculele cu senzori TRUMPF funcționează în conformitate cu principiul de măsurare ACB. Palpatoarele care sunt introduse în corpul sculei măsoară direct zona de procesare.

ToolMaster

ToolMaster

Datorită sistemului automat de schimbare a sculelor ToolMaster, TruBend seria 5000 poate fi echipat, în mod automat, pentru fiecare program nou. Un avantaj inestimabil, în special în cazul loturilor de mici dimensiuni. Puteți economisi foarte mult timp și efort.

În funcție de țară, este posibil ca această gamă de produse și aceste specificații să varieze. Ne rezervăm dreptul de a efectua modificări tehnice, privind dotările, prețul și oferta de accesorii. Vă rugăm să luați legătura cu persoana dumneavoastră de contact de la nivel local pentru a afla dacă produsul este disponibil în țara dumneavoastră.
