TruTool F 140, вентиляционный короб
TruTool F 140, вентиляционный короб
Фальцеосадочная машинка

TruTool F 140 для вентиляционного короба

Для закрывания вентиляционного короба

TruTool F 140 для вентиляционных коробов позволяет без каких-либо затруднений обрабатывать даже малые радиусы. Он гарантирует неизменно высокое качество уже для радиусов от 100 мм, включая обработку нержавеющей стали. При этом толщина листов конструкционной стали находится в диапазоне от 0,6 до 1,4 мм. Для закрывания коротких или длинных выступов на выбор предлагаются две модели.

Идеально для вентиляционных каналов

Для обработки вентиляционных коробов с внутренним радиусом от 100 мм и наружным радиусом от 300 мм.

Для обработки коротких выступов

Для высоты бортов 8–10 мм следует выбирать модель с коротким приводным роликом.

Для обработки длинных выступов

Для высоты бортов 10–14 мм следует выбирать модель с длинным приводным роликом.

Фальцеосадочная машинка: видео об области применения
Габаритный чертеж, TruTool F 140 для вентиляционного короба
TruTool F 140 для вентиляционного короба, чертеж с размерами

Для закрывания питтсбургских фальцев

Для закрывания питтсбургских фальцев

Для прямых или изогнутых каналов с высотой борта 8–14 мм и толщиной листа конструкционной стали от 0,75 мм, а также нержавеющей стали 0,6 мм.

Перечисленные ниже расходные материалы и соответствующие комплектующие входят в объем поставки.

TRUMPF Box
TRUMPF Box

1 шт. 1763682

Здесь вы найдете необходимые расходные материалы и комплектующие для вашего станка.

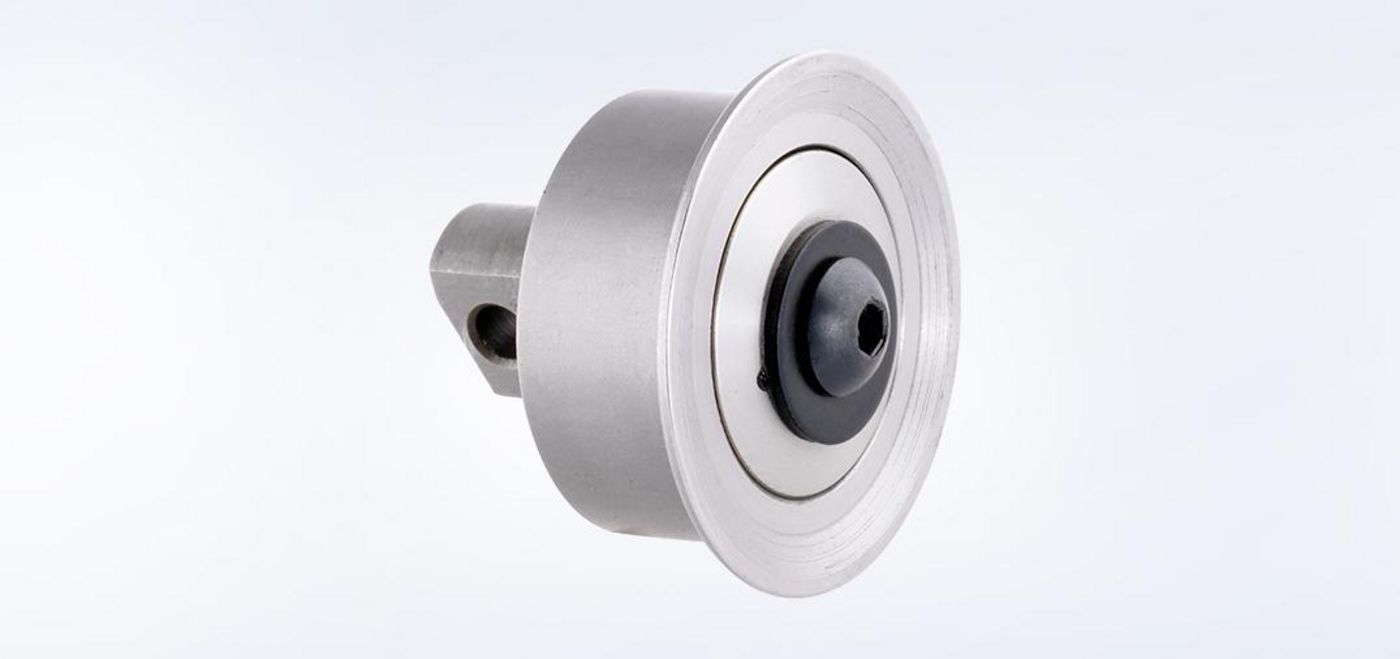

TruTool F 140, ролик в сборе
Ролик в сборе

1 шт. 1237019
TruTool F 140, формовочный элемент
Формовочный элемент

1 шт. 1237102
TruTool F 140, приводной ролик
Приводной ролик

1 шт. 3523
TRUMPF Box S2
TRUMPF Box S2

1 шт. 1763682
TruTool F 140 для вентиляционного короба с коротким ушком
TruTool F 140 для вентиляционного короба с длинным ушком
Значения макс. толщины листа
Макс. толщина стального листа 400 Н/мм² (макс.) 0,75 мм 1,4 мм
Макс. толщина стального листа 600 Н/мм² (макс.) 0,6 мм 0,6 мм
Высота борта (B)
Высота борта (B) при толщине листа 0.6 - 1.0 8 - 10 мм 10 - 14 мм
Высота борта (B) при толщине листа > 1.0 - 1.4 - 10 - 14 мм
Радиусы
Наименьший радиус внутри (после предв. формовки) 300 мм 300 мм
Наименьший внешний радиус 100 мм 100 мм
Общая информация
Высота фальца (H) 11 - 16 мм 11 - 16 мм
Рабочая скорость 6 м/мин - 10 м/мин 6 м/мин - 10 м/мин
Номинальная потребляемая мощность 550 Вт 550 Вт
Воздушный зазор (c) 5,5 мм 5,5 мм
Вес
Вес без кабеля 4,2 кг 4,2 кг
PDF <1MB
Технический паспорт

Технические характеристики всех видов продукции в виде файла для загрузки.

В зависимости от страны, возможны отклонения от представленного ассортимента продукции и этих данных. Компания оставляет за собой право на внесения изменений в технологию, оснащение, цену и принадлежности. Свяжитесь с вашим контактным лицом, чтобы узнать, доступен ли данный продукт в вашей стране.
