TruTool N 500
TruTool N 500
Высечные ножницы

TruTool N 500

Nibbler-welded-seams
Nibbler-welded-seams
Высечные ножницы

TruTool N 500

Для резов через кромку и сварочные швы.

    - / -
    • Обзор
    • Возможности применения
    • Комплект поставки
    • Комплектующие
    • Технические характеристики
    • Больше Меньше
    Высокая производительность в четырех направлениях

    TruTool N 500 отличается своей уникальной разносторонностью. Возможность резания в четырех направлениях, т. е. также в обратном направлении, позволяет демонтировать баки и резервуары, отсоединять рулоны и заготовки с изгибом 90°. Станок также подходит для разделения вырубкой высокопрочных материалов. Особо следует подчеркнуть оптимальное соотношение веса и производительности: 4 кг на толщину листа 5 мм.

    Четыре направления резания

    Станок поворачивается на 360° с шагом 4 x 90°.

    Четырехгранный пуансон для профилей

    Идеально для работы в труднодоступных местах, а также для резки через кромку и сварочные швы.

    Минимальное усилие

    Работа выполняется без усилия подачи. При этом затраты усилий сводятся к минимуму.

    Изменяемая скорость

    Контроллер скорости обеспечивает индивидуальную настройку рабочей скорости для конкретного задания резания.

    Высечные ножницы: видео об области применения
    Габаритный чертеж, TruTool N 500
    TruTool N 500, чертеж с размерами

    Четыре направления резания

    TruTool N 500 позволяет выполнять резку даже в направлении назад. Так как инструмент можно тянуть на себя горизонтально, он идеально подходит для высвобождающих резов рулонов. При разборке бака высечные ножницы можно использовать по вертикали — сверху вниз. Все это выполняется без лишних усилий и выбросов вредных веществ.

    Электрическая версия контроллера скорости
    Изменяемая скорость

    Контроллер скорости очень эффективен при работе с засечкой или шаблоном. Кроме того, его целесообразно применять при частой обработке радиусов и нержавеющей стали. Он обеспечивает индивидуальную настройку рабочей скорости для конкретного задания резания. Еще одним преимуществом является электронная защита от перегрузки. Она способствует бережной эксплуатации электродвигателя.

    Идеально для обработки нержавеющей стали

    Станок TruTool N 500 предназначен для разделения вырубкой высокопрочных материалов. Специально разработанные пуансоны и матрицы обеспечивают идеальный рез.

    Плоский лист

    Для разделения вырубкой и обрезки прямых листов. Для прорезов, а также радиальных и внутренних вырезов.

    Для разделения вырубкой окантованных листов и желобчатой гибки

    Профили

    Для разделения вырубкой профилей, резов через кромку и сварочные швы, а также для демонтажа баков и резервуаров.

    Обработка рулонов

    Для разделения вырубкой рулонов. Для освобождающих резов и вырезки образцов.

    Перечисленные ниже расходные материалы и соответствующие комплектующие входят в объем поставки.

    TruTool N 500, Stempel 5 / P5
    Пуансон 5/P5 (встроенный)

    1 шт. 2260199

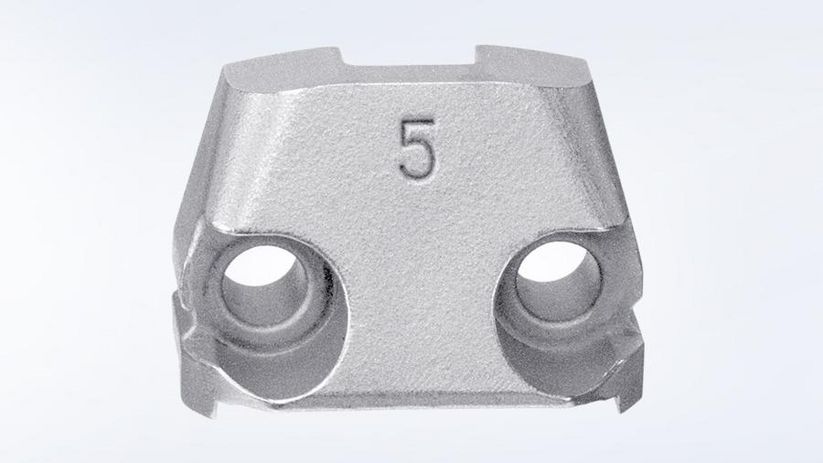

    TruTool N 500, Matrize 5
    Матрица 5 (встроенная)

    1 шт. 1884930

    Zubehör Standbild
    Рукоятка TruTool N 500

    1 шт. 0974659

    Zubehör Standbild
    Торцевой ключ для внутренних шестигранников DIN 911–4

    1 шт. 0067849

    Zubehör Standbild
    Туба с консистентной смазкой G1, 25 г

    1 шт. 0344969

    TRUMPF Box M3
    TRUMPF Box M3

    1 шт. 1770951

    Здесь вы найдете необходимые расходные материалы и комплектующие для вашего станка.

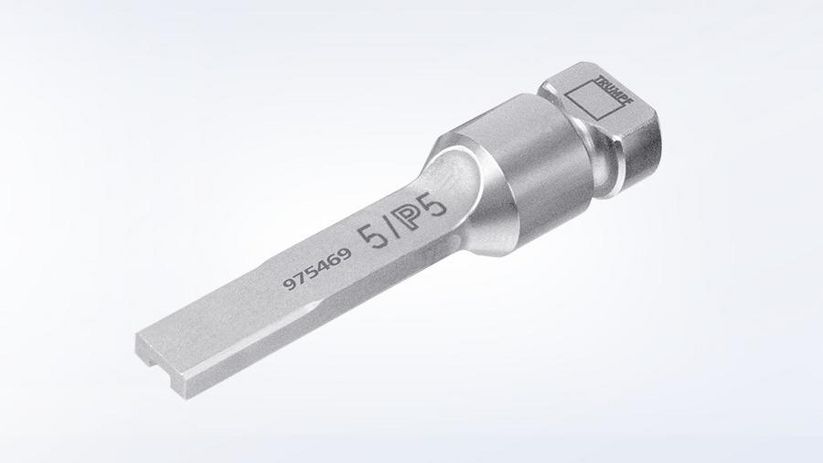

    TruTool N 500, пуансон 5/P5
    Пуансон 5/P5

    Для профильных листов 3–5 мм

    1 шт. 2260199
    Комплект из 5 шт. 1453365

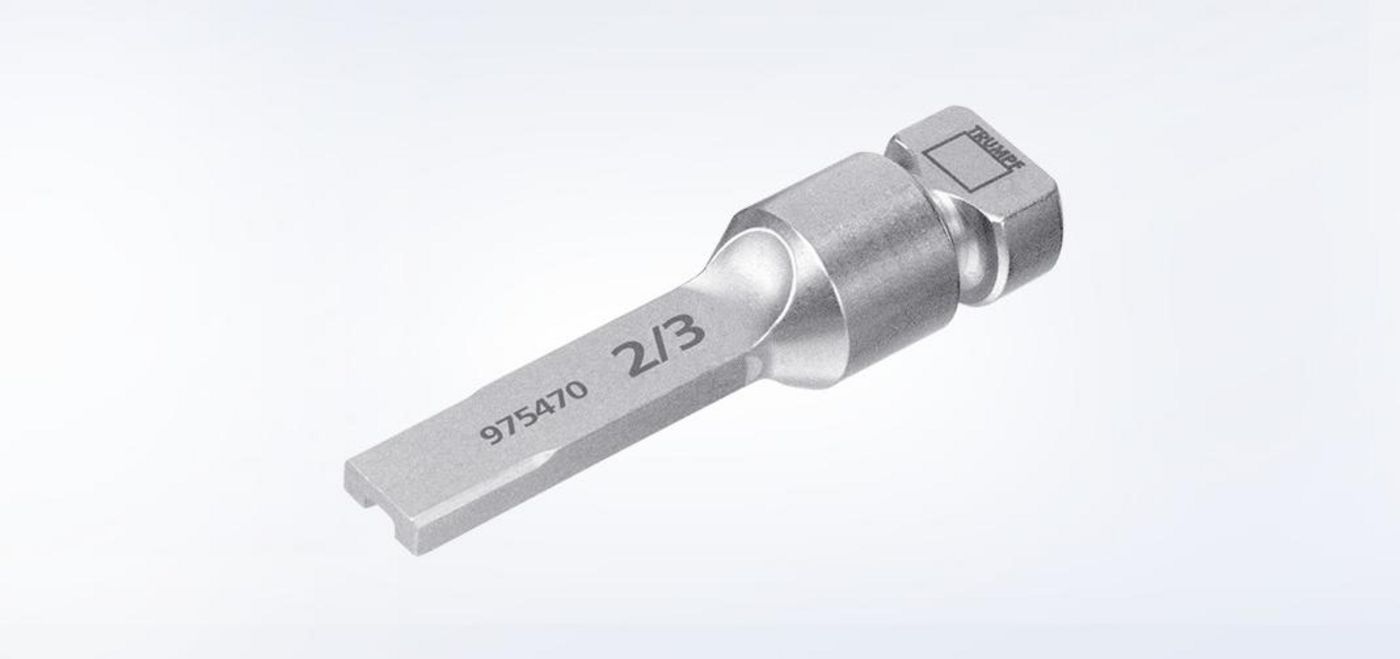

    TruTool N 500, пуансон 2/3
    Пуансон 2/3

    Для плоских листов до 3,2 мм и профильных листов до 2 мм

    1 шт. 2260198
    Комплект из 2 шт. 1453366
    Комплект из 5 шт. 1453367
    TruTool N 500, матрица 2
    Матрица 2

    Для листов конструкционной и нержавеющей стали толщиной до 2 мм

    1 шт. 1884952
    Комплект из 2 шт. 1264189

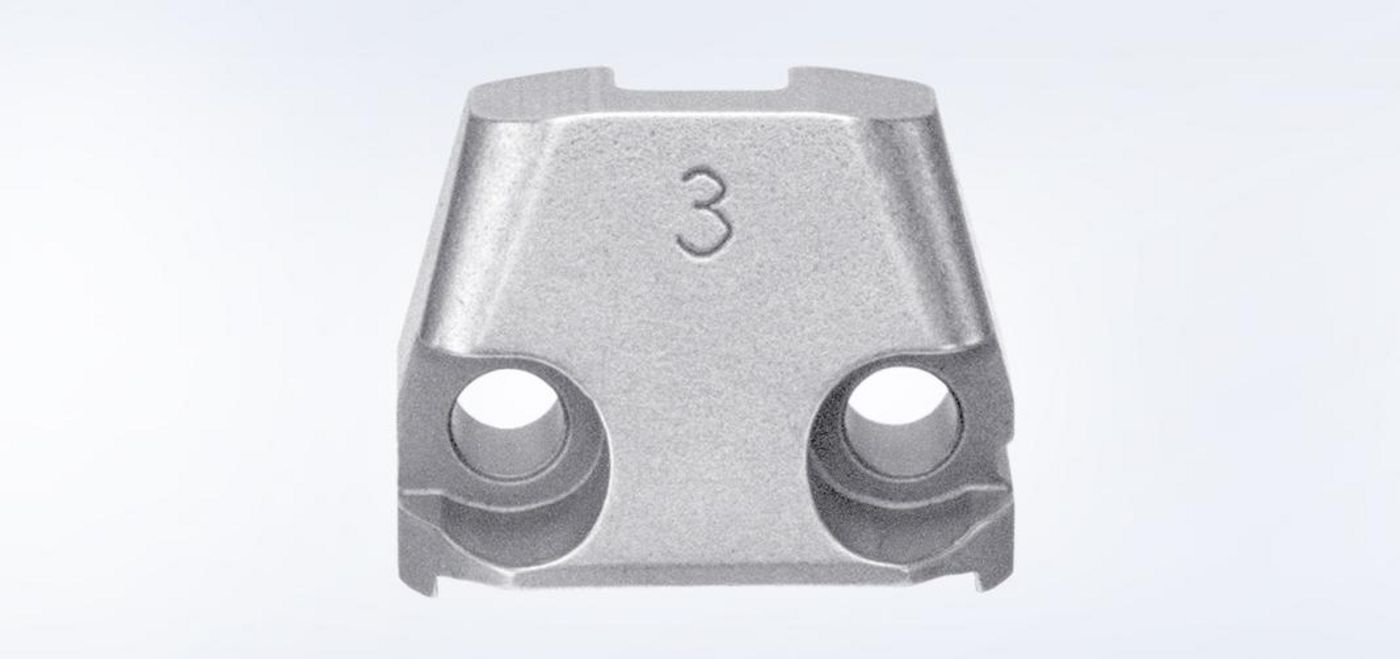

    TruTool N 500, матрица 3
    Матрица 3

    Для листов конструкционной и нержавеющей стали толщиной до 3,2 мм. Профильные листы до 2 мм.

    1 шт. 1884951
    Комплект из 2 шт. 1264172

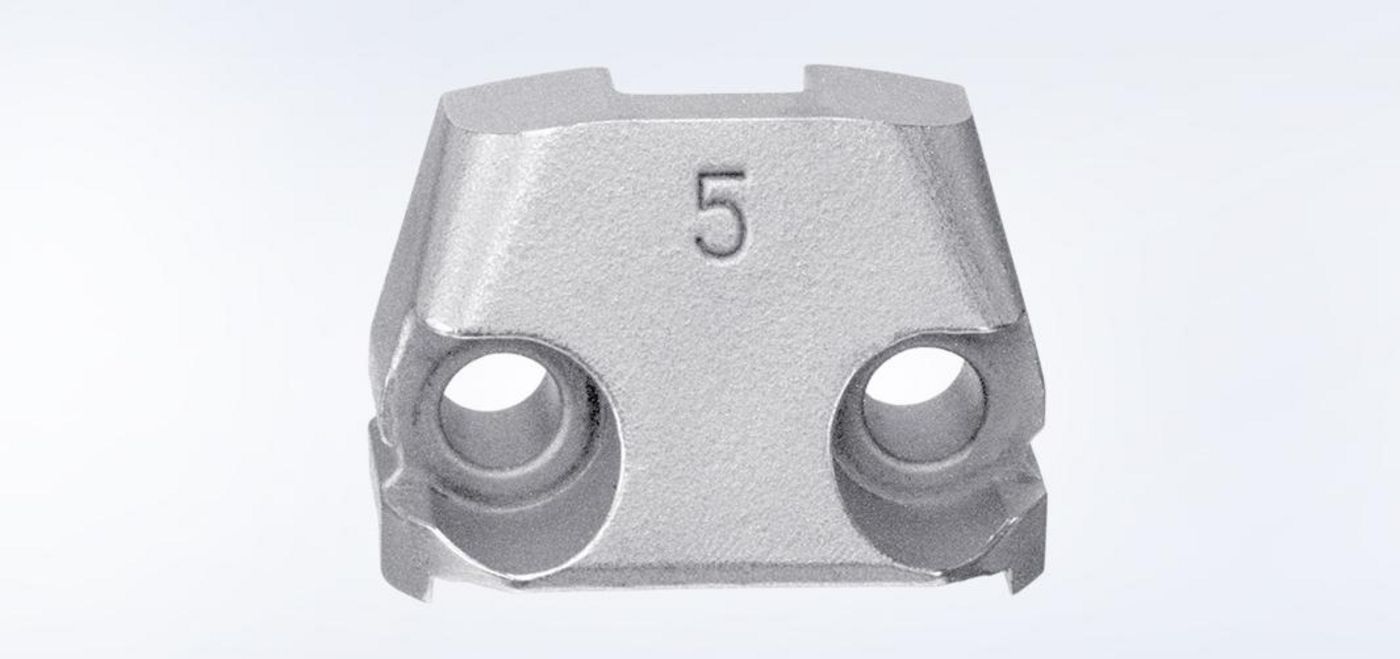

    TruTool N 500, матрица 5
    Матрица 5

    Для листов конструкционной стали толщиной до 5 мм. Профильные листы до 3 мм.

    1 шт. 1884930
    Комплект из 2 шт. 1264132
    TruTool N 500, матрица P5
    Матрица P5

    Специально для профильных листов 3–5 мм

    1 шт. 1884929
    Комплект из 2 шт. 1264150

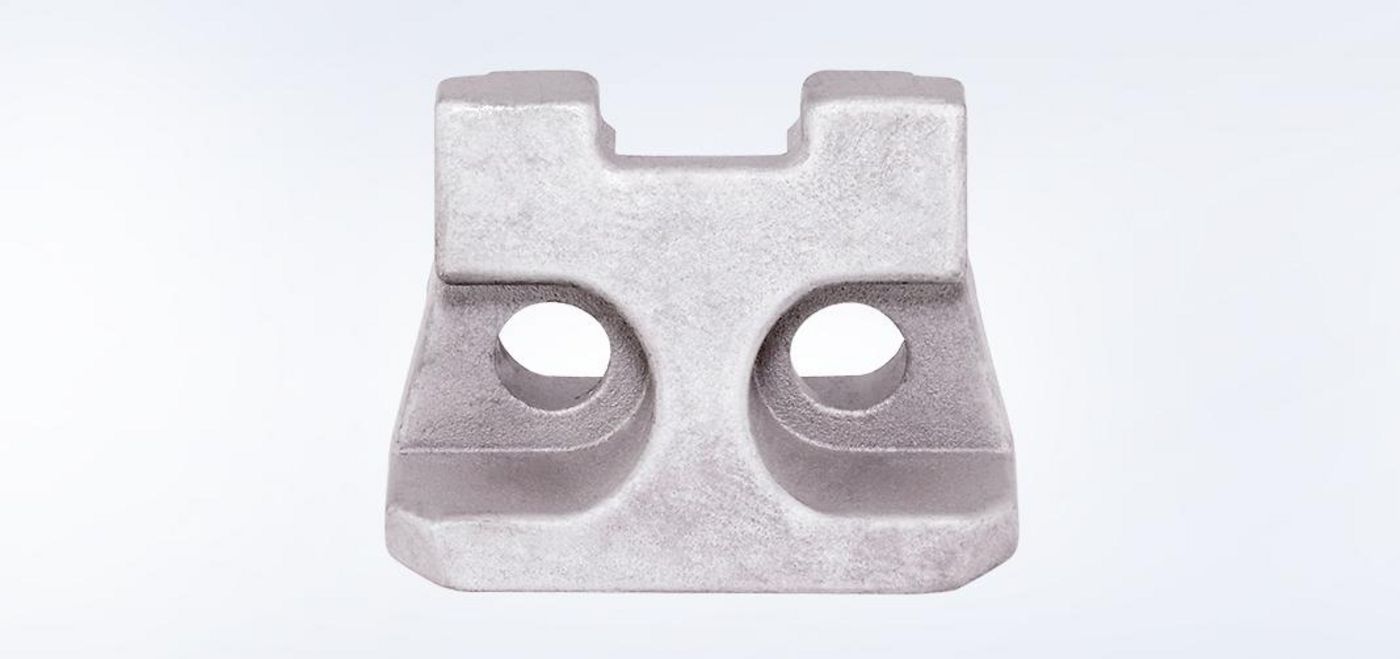

    TruTool N 500, направляющая пуансона
    Направляющая пуансона

    1 шт. 1884928
    Комплект из 2 шт. 1264364

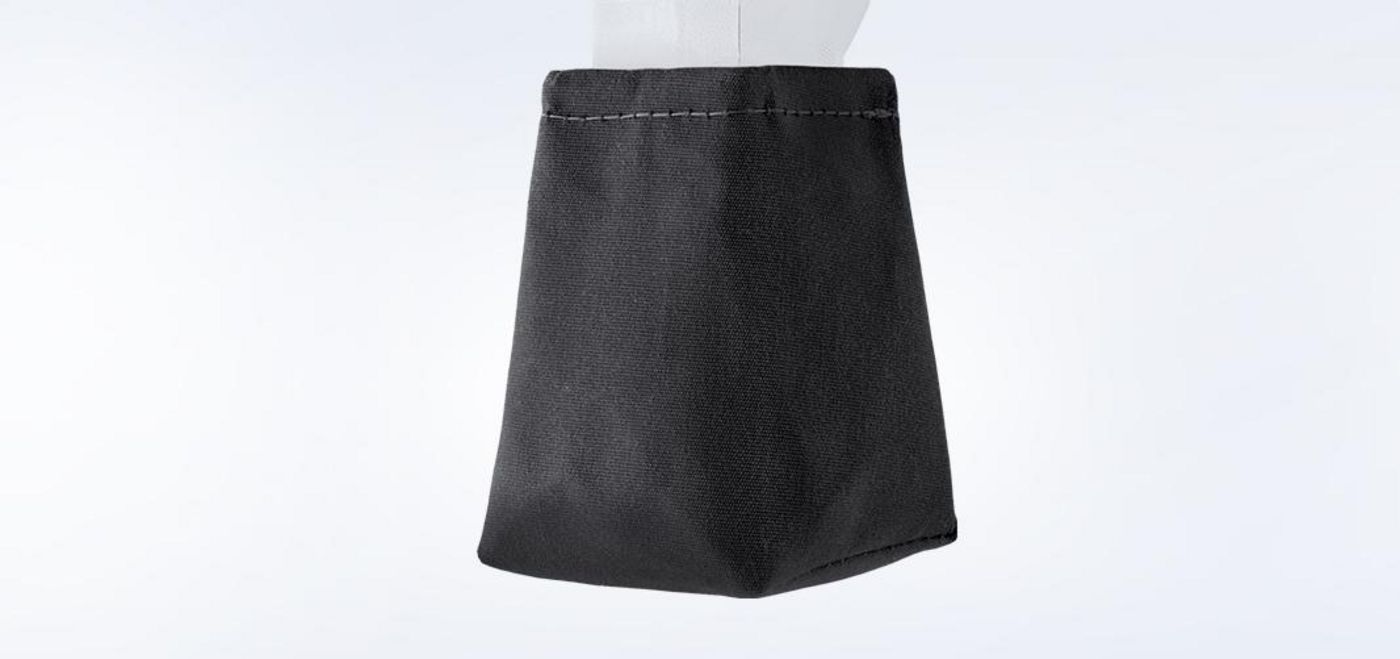

    TruTool N 500, мешок для стружки
    Мешок для стружки

    Для сбора стружки

    1 шт. 103557

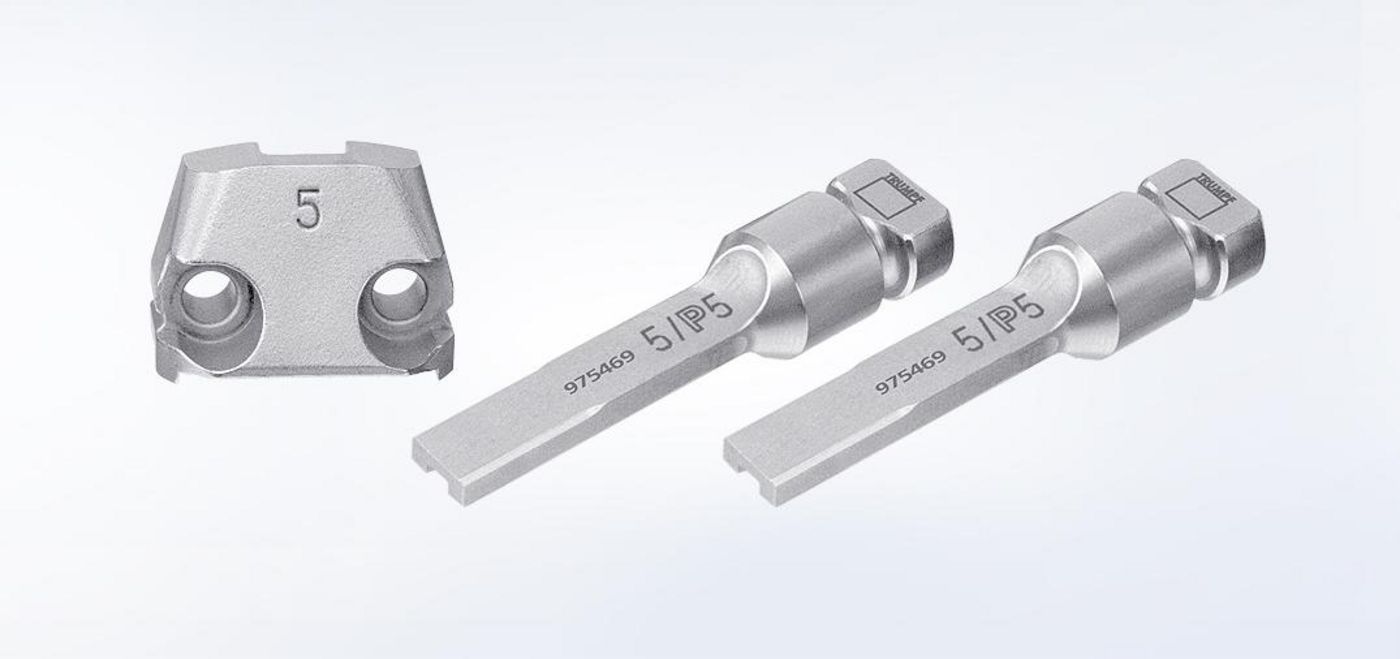

    TruTool N 500, стандартный комплект
    Комплект

    Пуансон 5/P5, 2 шт., и матрица 5, 1 шт.

    Комплект из 1 шт. 1453368
    Стоп-кадр комплектующих
    Масло для вырубки и высечки, обработка стали

    Флакон 500 мл 103387
    Стоп-кадр комплектующих
    Масло для вырубки и высечки, обработка алюминия

    Флакон 1000 мл 125874
    Стоп-кадр комплектующих
    Крюк для подвеса

    1 шт. 97208
    TRUMPF Box M3
    TRUMPF Box M3

    1 шт. 1770951
    TruTool N 500, комплект P5
    Комплект P5

    Пуансон 5/P5, 2 шт., и матрица P5, 1 шт.

    Комплект из 1 шт. 1453369
    TruTool N 500
    Значения макс. толщины листа
    Макс. толщина стального листа 400 Н/мм² 5 мм
    Макс. толщина стального листа 600 Н/мм² 3,2 мм
    Макс. толщина стального листа 800 Н/мм² 2,5 мм
    Макс. толщина алюминиевого листа до 250 Н/мм² 7 мм
    Радиусы
    Наименьший радиус 90 мм
    Общая информация
    Рабочая скорость 1,5 м/мин
    Число ходов при номинальной нагрузке 720 1/мин
    Диаметр заходного отверстия 41 мм
    Номинальная потребляемая мощность 1400 Вт
    Вес
    Вес без кабеля 4 кг
    PDF <1MB
    Технический паспорт

    Технические характеристики всех видов продукции в виде файла для загрузки.

    В зависимости от страны, возможны отклонения от представленного ассортимента продукции и этих данных. Компания оставляет за собой право на внесения изменений в технологию, оснащение, цену и принадлежности. Свяжитесь с вашим контактным лицом, чтобы узнать, доступен ли данный продукт в вашей стране.
