Новинка
Станки для 2-мерной лазерной резки

TruLaser 2030 fiber

Высокопроизводительный компактный станок

Высокопроизводительный компактный станок

TruLaser 2030 fiber познакомит вас с миром высокопроизводительной лазерной резки. Станок оснащен интуитивно понятным управлением — вы можете сразу приниматься за работу и в течение многих лет пользоваться преимуществами высокой производительности установки. Много места не потребуется: станок TruLaser 2030 fiber отличается компактностью, и вся его мощь сосредоточена на минимальном пространстве.

Простое управление

Интуитивная сенсорная панель управления и оптимальный обзор всей рабочей зоны.

Высокая производительность и скорость

Высокая производительность резки и надежность, проверенная годами работы, благодаря дисковому лазеру TruDisk.

Компактная компоновка

В зависимости от ваших потребностей станок поставляется в исполнении для различных вариантов установки.

Быстрый старт, неизменный успех

Надежная резка с первого дня и в течение долгих лет.

Экономичная технология использования единой режущей головки

Резка листов любой толщины из различных материалов выполняется с помощью одного и того же блока резки.

Автоматизированная загрузка и выгрузка

Устройство LiftMaster Shuttle выполняет автоматическую загрузку и выгрузку ваших деталей.

Минимальное вспомогательное время

Автоматическое устройство смены сопла повышает скорость и надежность технологического процесса.

Высокая эксплуатационная готовность

Одно из преимуществ — высокая эксплуатационная готовность, в частности благодаря системе предупреждения столкновений режущей головки.

TruLaser 2030 fiber
TruLaser 2030 fiber Automatisierung
- / -

Особенно быстрая резка тонколистовых металлов

TruLaser 2030 fiber наиболее выгодно демонстрирует свои сильные стороны при толщине листа от 1 до 12 мм. В этой сфере станок работает особенно быстро — здесь проявляется преимущество в производительности твердотельного лазера по сравнению с углекислотным.

Высокое качество и надежность технологического процесса благодаря BrightLine fiber — даже при работе с толстыми листами

BrightLine fiber — комбинация уникального оптического устройства, параметров резки и сопел с оптимизированным потоком. Особое преимущество — еще более качественные кромки реза. Даже в толстом листе прорезь настолько широкая, что детали не сцепляются в процессе удаления. Вы сэкономите время благодаря простому извлечению деталей.

Быстрое врезание с помощью PierceLine

Благодаря PierceLine TruLaser fiber также с легкостью выполняет контуры с многочисленными местами врезания. При каждом врезании вы экономите время, что наиболее выгодно при изготовлении деталей со множеством отдельных мест врезания. Завершение врезания распознается моментально, благодаря чему процесс резки начинается быстрее.

Заполнитель

Обработка цветных металлов с высокой степенью надежности технологического процесса

Мощный лазер TruDisk также позволяет разрезать сильно отражающие цветные металлы с высокой надежностью технологического процесса. Даже резка меди в азотной среде при использовании лазера TruDisk не вызывает никаких проблем.

- / -
TruLaser 2030 fiber
Размеры
Длина 7800 мм
Ширина 5900 мм
Высота 2900 мм
Вес
Вес основного станка 9500 кг
Максимальная скорость
Синхронно 140 м/мин
Рабочая зона
Ось X 3000 мм
Ось Y 1500 мм
Макс. вес заготовки 900 кг
Специфические для конкретного лазера данные - TruDisk 2001
Макс. мощность лазера 2000 Вт
Макс. толщина листа конструкционной стали 16 мм
Макс. толщина листа нержавеющей стали 8 мм
Макс. толщина медного листа 3 мм
Макс. толщина листа латуни 3 мм
Макс. толщина алюминиевого листа 6 мм
Специфические для конкретного лазера данные - TruDisk 3001
Макс. мощность лазера 3000 Вт
Макс. толщина листа конструкционной стали 20 мм
Макс. толщина листа нержавеющей стали 16 мм
Макс. толщина алюминиевого листа 12 мм
Макс. толщина медного листа 6 мм
Макс. толщина листа латуни 6 мм
Специфические для конкретного лазера данные - TruDisk 4001
Макс. мощность лазера 4000 Вт
Макс. толщина листа конструкционной стали 25 мм
Max. Blechdicke Edelstahl 20 мм
Макс. толщина алюминиевого листа 20 мм
Макс. толщина медного листа 8 мм
Макс. толщина листа латуни 8 мм
Данные расхода
Среднее потребление мощности во время производства - TruDisk 2001 11 кВт
Среднее потребление мощности во время производства - TruDisk 3001 13 кВт
Среднее потребление мощности во время производства - TruDisk 4001 15 кВт
PDF <1MB
Технический паспорт

Технические характеристики всех видов продукции в виде файла для загрузки.

Высокая производительность и отличное качество: мощные функции гарантируют наилучшие результаты обработки.

Универсальность

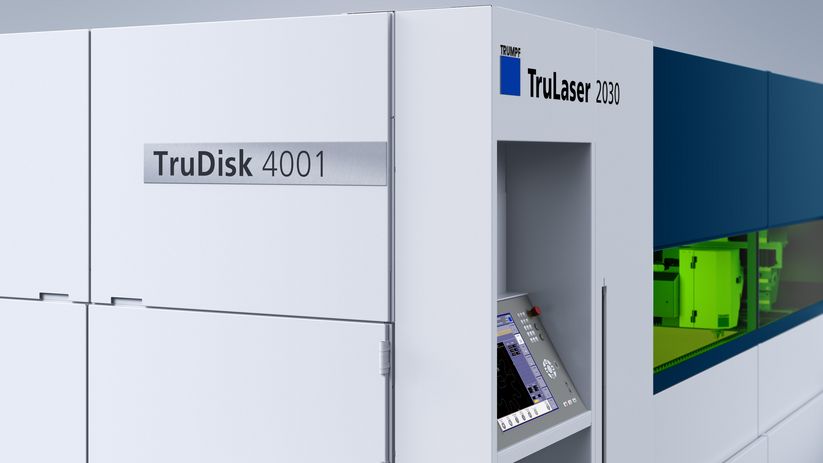

TruDisk 2001, TruDisk 3001 или TruDisk 4001

В зависимости от требуемой мощности, к станку для лазерной резки поставляются различные лазеры: TruDisk 2001 мощностью 2 кВт, TruDisk 3001 мощностью 3 кВт или TruDisk 4001 мощностью 4 кВт.

Варианты установки

Автоматизация станка TruLaser 2030 fiber легко впишется в ваше производство. Для этого выберите один из вариантов установки.

Станок для лазерной 2D-резки, вторая ветвь лазерного луча
Вторая ветвь лазерного луча для использования в TRUMPF LaserNetwork

Станок TruLaser 2030 fiber может использоваться не только для резки. Он открывает выгодные возможности для расширения производства: при желании лазер можно применять и в других станках, например в лазерном трубоотрезном станке или лазерном сварочном модуле. Для этого лазер TruDisk обладает возможностью универсального использования в сети лазеров.

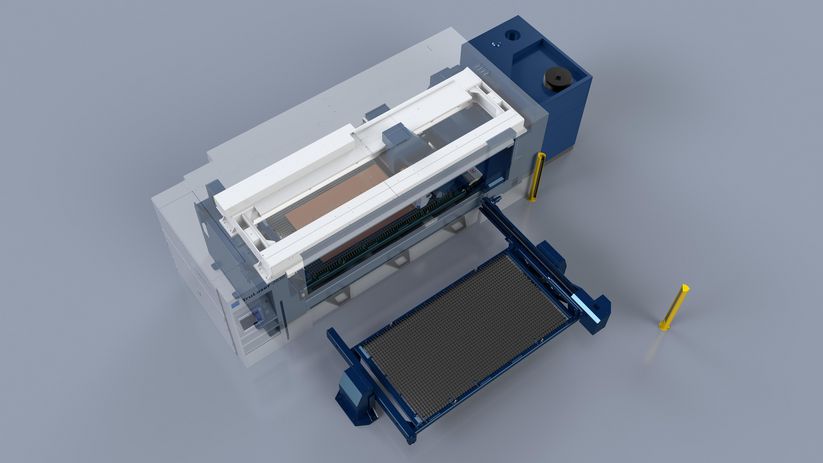

TruLaser 2030 fiber, занимаемая площадь
Небольшая занимаемая площадь

Все ключевые компоненты станка, а именно лазер, распределительный шкаф и компактный пылеуловитель, встроены в станину станка. Вместе с устройством смены палет TruLaser 2030 fiber занимает монтажную площадь 7,8 х 5,9 метра.

Точная автоматизация: загрузка имеет определяющее значение

Вы можете подобрать конструкцию станка в соответствии с вашими потребностями — для низкой нагрузки или высокопроизводительного многосменного режима работы. Станок TruLaser 2030 fiber подходит для эксплуатации со сменой палет вручную, с устройством смены палет или с автоматической загрузкой и разгрузкой при помощи системы LiftMaster Shuttle.

Простота управления и надежность технологического процесса

Все под контролем

Сенсорный дисплей с диагональю 19 дюймов облегчает работу оператора. Обзор рабочих процессов доступен не только на дисплее: вся рабочая зона хорошо видна с места оператора.

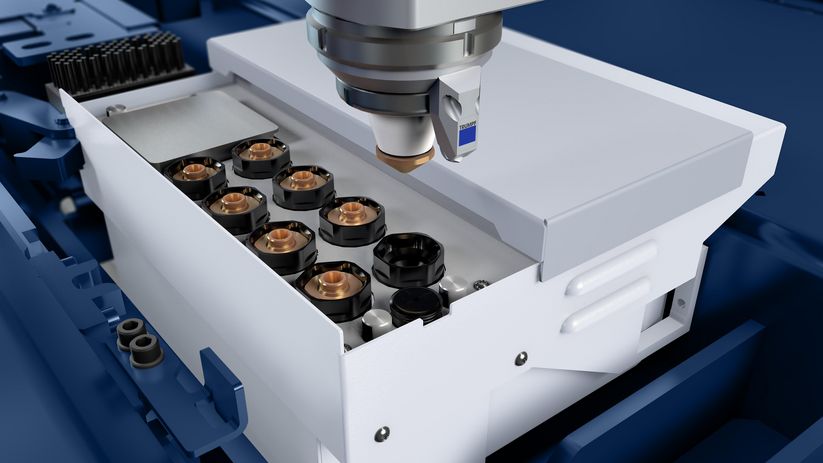

Автоматическое устройство смены сопла

Благодаря автоматическому устройству смены сопла вы можете осуществлять непрерывную эксплуатацию станка. Если для обработки нового задания станку требуется другое режущее сопло, то его замена производится станком самостоятельно — участие оператора в данном процессе не требуется.

Предупреждение столкновений

Система предупреждения столкновений режущей головки гарантирует надежность технологического процесса. При опасности столкновения режущей головки с опрокинутыми деталями предотвращаются повреждения режущей головки, благодаря чему ее замена не требуется. Вы можете воспользоваться всеми преимуществами минимального вспомогательного времени и повышенной эксплуатационной готовности станка.

Простота управления даже для начинающих

Интуитивное управление помогает быстрее освоиться в области высокопроизводительной лазерной резки. Затраты на обучение сводятся к минимуму. Параметры резки для всех видов материалов и листов разной толщины сохранены в системе. Простые чертежи и программы резки можно создавать прямо на станке несколькими щелчками мыши.

Стратегия использования единой режущей головки

Благодаря TruLaser 2030 fiber вы сэкономите время на переоснащение. Замена линз и режущих головок не требуется, поскольку все материалы и листы разной толщины разрезаются одним и тем же блоком резки. Положение фокуса и другие параметры автоматически адаптируются к разрезаемому материалу.

Качество

BrightLine fiber

Функция BrightLine fiber обеспечивает высокое качество резки по всему диапазону толщины листа. В то же время все преимущества твердотельного лазера, в частности высокая скорость, сохраняются и при обработке тонких листов. Кромки реза получаются очень гладкими, благодаря чему вы можете быстро отсортировать детали.

PierceLine

Функция PierceLine контролирует и регулирует процесс врезания. Это обеспечивает бережное использование материала и станка, повышает качество деталей и сокращает время врезания на 80 %.

TruTops Boost

Интеллектуальное конструирование и программирование лазерных, вырубных и комбинированных вырубных лазерных станков с помощью комплексного трехмерного решения TruTops Boost. Высокая доля автоматизированных процессов позволяет сократить затратные по времени рутинные операции, а общий пул объектов экономит время и материал. Кроме того, обеспечивается постоянный обзор технологических заданий и работ, связанных с ними.

TruTops Monitor

Сократите время простоя вашего оборудования. Собирайте и анализируйте машинные параметры, такие как информация о простоях, сообщения об ошибках, причины неисправностей и время техобслуживания, для всех рабочих мест вашего производства. В случае простоя или неисправности TruTops Monitor немедленно проинформирует вас о причине, и вы сможете принять экстренные меры.

Программное обеспечение

Разнообразное программное обеспечение TruTops окажет вам поддержку на протяжении всего производственного процесса. Вы можете без лишних сложностей и целенаправленно координировать производственные процессы от управления заданиями заказчика и закупками и до отгрузки готовых деталей. Благодаря прямому подключению к системе управления станком вы всегда можете контролировать состояния ваших заданий.

Для автоматизации процесса обработки предлагается система LiftMaster Shuttle

Загрузка и выгрузка

Автоматизируйте процесс загрузки и выгрузки вашего станка TruLaser 2030 fiber с помощью функции LiftMaster Shuttle. Благодаря различным вариантам установки вы не только сможете разместить станок в существующем пространстве, но и согласовать его работу в соответствии с требуемым направлением потока материала на вашем производстве.

В зависимости от страны, возможны отклонения от представленного ассортимента продукции и этих данных. Компания оставляет за собой право на внесения изменений в технологию, оснащение, цену и принадлежности. Свяжитесь с вашим контактным лицом, чтобы узнать, доступен ли данный продукт в вашей стране.
