Универсальная портальная система
LiftMaster Linear загружает и выгружает листы в автоматическом режиме по своей линейной оси и обслуживает до трех станков на не более чем шести станциях. В станции можно встраивать различные опции — системы тележек, станки, станции загрузки или площадки разгрузки. Таким образом, разносторонняя система LiftMaster Linear подходит практически для любых условий применения. Прочие компоненты, такие как системы сортировки или отделения отходов, дополнительно повышают производительность. Они отделяют готовые детали от отходов.
Максимальный формат листа составляет 6 x 2 м.
По желанию можно интегрировать в систему до трех станков или склад — в различных вариантах установки.
В сочетании с устройством SortMaster LiftMaster Linear превращается в полностью автоматизированный участок листообработки, обладающий высокой надежностью технологического процесса.
Производите продукцию за один ход, тратя менее одной минуты на лист.
LiftMaster Linear, большой формат Сравнить продукт |
LiftMaster Linear, макси-формат Сравнить продукт |
LiftMaster Linear, сверхбольшой формат Сравнить продукт |
LiftMaster Linear, сверхбольшой формат Сравнить продукт | |
|---|---|---|---|---|
| Загрузка | ||||
| Макс. формат листа | 3000 мм x 1500 мм | 4000 мм x 2000 мм | 6000 мм x 2000 мм | 6000 мм x 2500 мм |
| Мин. формат листа | 1000 мм x 1000 мм | 1000 мм x 1000 мм | 1000 мм x 1000 мм | 1000 мм x 1000 мм |
| Макс. толщина листа | 30 мм | 30 мм | 25 мм | 25 мм |
| Макс. вес листа | 900 кг | 1900 кг | 2360 кг | 2960 кг |
| Разгрузка | ||||
| Макс. формат листа | 3000 мм x 1500 мм | 4000 мм x 2000 мм | 6000 мм x 2000 мм | 6000 мм x 2500 мм |
| Мин. формат листа | 150 мм x 150 мм | 150 мм x 150 мм | 150 мм x 150 мм | 150 мм x 150 мм |
| Макс. толщина обрабатываемого листа | 30 мм | 20 мм | 20 мм | 20 мм |
| Макс. вес листа | 1100 кг | 1600 кг | 2400 кг | 2400 кг |
LiftMaster Linear, большой формат
|
LiftMaster Linear, макси-формат
|
LiftMaster Linear, сверхбольшой формат
|
LiftMaster Linear, сверхбольшой формат
| |
|---|---|---|---|---|
| Загрузка | ||||
| Макс. формат листа | 3000 мм x 1500 мм | 4000 мм x 2000 мм | 6000 мм x 2000 мм | 6000 мм x 2500 мм |
| Мин. формат листа | 1000 мм x 1000 мм | 1000 мм x 1000 мм | 1000 мм x 1000 мм | 1000 мм x 1000 мм |
| Макс. толщина листа | 30 мм | 30 мм | 25 мм | 25 мм |
| Макс. вес листа | 900 кг | 1900 кг | 2360 кг | 2960 кг |
| Разгрузка | ||||
| Макс. формат листа | 3000 мм x 1500 мм | 4000 мм x 2000 мм | 6000 мм x 2000 мм | 6000 мм x 2500 мм |
| Мин. формат листа | 150 мм x 150 мм | 150 мм x 150 мм | 150 мм x 150 мм | 150 мм x 150 мм |
| Макс. толщина обрабатываемого листа | 30 мм | 20 мм | 20 мм | 20 мм |
| Макс. вес листа | 1100 кг | 1600 кг | 2400 кг | 2400 кг |
Технические характеристики всех видов продукции в виде файла для загрузки.
LiftMaster Linear позволяет загружать и разгружать до трех обрабатывающих станков одновременно. Для управления всеми компонентами и их администрирования в многостаночном режиме используется программное обеспечение TruTops FMC.

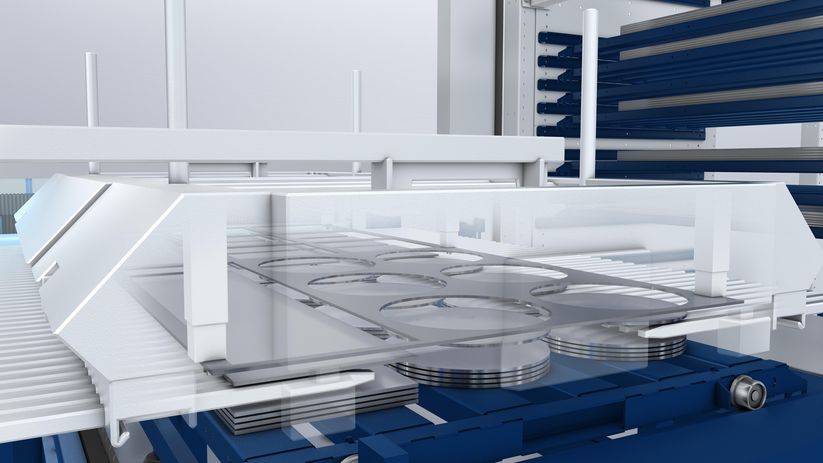

LiftMaster Linear быстро отделяет готовые детали от отходов. Для этого рама с присосками дополнительно оснащена раздвижными захватами, которые забирают отходы с разгрузочной гребенки. Готовые детали остаются в сомкнутой разгрузочной гребенке и потом выгружаются на месте разгрузки. После этого рама с присосками выгружает отходы.
Разгрузочная гребенка забирает готовые обработанные листовые заготовки со сменщика палет и выгружает их на месте разгрузки. Рама с присосками укомплектована присосками с независимым управлением, которые забирают необработанные листовые заготовки с места для погрузки и складывают их на сменщик палет.
Так называемая приемная гребенка обеспечивает аккуратную выгрузку деталей без царапин и их точное позиционирование.
Система SortMaster забирает, сортирует и укладывает вырезанные готовые детали.
TruLaser 5060 с LiftMaster Linear и сдвоенной тележкой
Объединение нескольких станков с тремя системами TruLaser 5060 и LiftMaster Linear
TruLaser 5030 fiber с устройством LiftMaster Linear
В зависимости от страны, возможны отклонения от представленного ассортимента продукции и этих данных. Компания оставляет за собой право на внесения изменений в технологию, оснащение, цену и принадлежности. Свяжитесь с вашим контактным лицом, чтобы узнать, доступен ли данный продукт в вашей стране.
