Обработка деталей весом до 150 кг благодаря BendMaster (150)
Производительный универсальный гибочный комплекс
Простое программирование и быстрая автоматизированная гибка: TruBend Cell 5000 — идеальное решение для всех, кто высоко ценит производительные и универсальные автоматизированные системы, позволяющие изготавливать максимально широкий ассортимент деталей. При этом качество остается неизменно высоким. Благодаря новейшей серии гибочных станков TruBend 5000 гибочный комплекс соответствует текущему уровню развития техники, например с точки зрения программирования и измерения углов. Пользователи могут индивидуально подобрать гибочный станок и BendMaster в зависимости от ассортимента обрабатываемых деталей. Они также имеют максимальную свободу при планировании потока материалов, перемещаемых с помощью ленточных транспортеров и транспортеров палет.
Идеальное программирование
Система программирования TecZone Bend впечатляет невероятной скоростью и простотой управления.
Широкий ассортимент деталей
Возможность обрабатывать маленькие и большие детали весом до 100 кг — благодаря цанговым захватам и захватам с присоской
Точные углы
Высокое качество с первой детали — благодаря ACB Laser и ACB Wireless
В два раза лучше
BendMaster 60 и BendMaster 150: подходящая система автоматизации для любого ассортимента деталей
Экономия времени
Всегда подходящий захват благодаря автоматической смене захвата
Простое переоснащение
ToolMaster выполняет смену инструмента для новой программы автоматически, всего за несколько секунд.

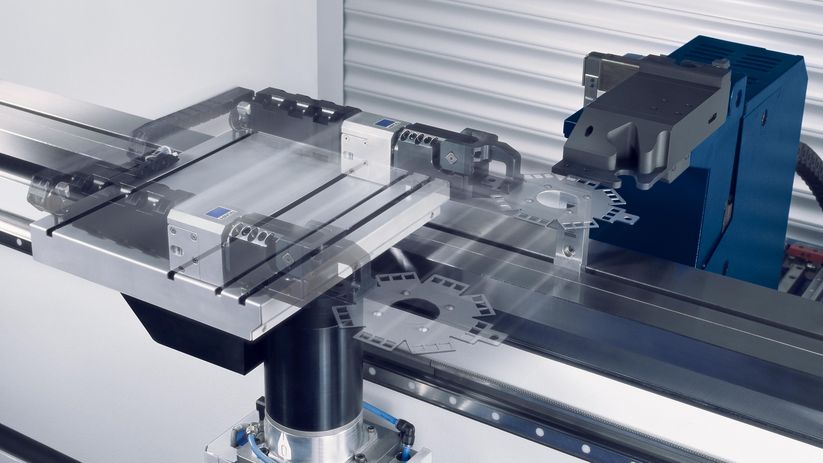

TruBend Cell 5000 с цанговым захватом
Цанговый захват делает возможной автоматизированную гибку небольших деталей. Его линейная ось и ось вращения позволяют реже производить перехватывание, что экономит время. Для больших деталей TRUMPF предлагает разнообразные захваты с присосками, в том числе многоконтурные присоски с независимым управлением и индивидуально настраиваемые мультизахваты.
|
TruBend Cell 5130 + BendMaster (60)
Сравнить продукт
|
TruBend Cell 5130 + BendMaster (150)
Сравнить продукт
|
TruBend Cell 5170 + BendMaster (60)
Сравнить продукт
|
TruBend Cell 5170 + BendMaster (150)
Сравнить продукт
|
TruBend Cell 5230 + BendMaster (60)
Сравнить продукт
|
TruBend Cell 5230 + BendMaster (150)
Сравнить продукт
|
TruBend Cell 5320 + BendMaster (60)
Сравнить продукт
|
TruBend Cell 5320 + BendMaster (150)
Сравнить продукт
|
|
|---|---|---|---|---|---|---|---|---|
| Станок | ||||||||
| Усилие прессования | 1300 кН | 1300 кН | 1700 кН | 1700 кН | 2300 кН | 2300 кН | 3200 кН | 3200 кН |
| Длина гибки | 3230 мм | 3230 мм | 4250 мм | 4250 мм | 4250 мм | 4250 мм | 4420 мм | 4420 мм |
| Свободный проход станины | 2690 мм | 2690 мм | 3680 мм | 3680 мм | 3680 мм | 3680 мм | 3680 мм | 3680 мм |
| Полезная монтажная высота | 615 мм | 615 мм | 615 мм | 615 мм | 615 мм | 615 мм | 615 мм | 615 мм |
| Вылет | 420 мм | 420 мм | 420 мм | 420 мм | 420 мм | 420 мм | 420 мм | 420 мм |
| Скорости | ||||||||
| Ускоренный ход оси Y | 220 мм/с | 220 мм/с | 220 мм/с | 220 мм/с | 220 мм/с | 220 мм/с | 220 мм/с | 220 мм/с |
| Max. Y-Arbeitsgang | 10 мм/с | 10 мм/с | 10 мм/с | 10 мм/с | 10 мм/с | 10 мм/с | 10 мм/с | 10 мм/с |
| BendMaster (60) | ||||||||
| Макс. грузоподъемность | 60 кг | - | 60 кг | - | 60 кг | - | 60 кг | - |
| Макс. вес листовой заготовки | 40 кг | - | 40 кг | - | 40 кг | - | 40 кг | - |
| Макс. размер листовой заготовки | 1000 мм x 2000 мм | - | 1000 мм x 2000 мм | - | 1000 мм x 2000 мм | - | 1000 мм x 2000 мм | - |
| Мин. толщина листа | 0,7 мм | - | 0,7 мм | - | 0,7 мм | - | 0,7 мм | - |
| BendMaster (150) | ||||||||
| Макс. грузоподъемность | - | 150 кг | - | 150 кг | - | 150 кг | - | 150 кг |
| Макс. вес листовой заготовки | - | 100 кг | - | 100 кг | - | 100 кг | - | 100 кг |
| Макс. размер листовой заготовки | - | 3000 мм x 1500 мм | - | 3000 мм x 1500 мм | - | 3000 мм x 1500 мм | - | 3000 мм x 1500 мм |
| Мин. толщина листа | - | 0,7 мм | - | 0,7 мм | - | 0,7 мм | - | 0,7 мм |
| Размеры и вес | ||||||||
| Вес BendMaster | 620 кг | 784 кг | 620 кг | 784 кг | 620 кг | 784 кг | 620 кг | 784 кг |
| Вес основного станка | 11800 кг | 11800 кг | 17850 кг | 17850 кг | 19850 кг | 19850 кг | 23400 кг | 23400 кг |
| Станок TruBend | 3980 мм x 1900 мм x 2840 мм | 3980 мм x 1900 мм x 2840 мм | 4970 мм x 1900 мм x 3000 мм | 4970 мм x 1900 мм x 3000 мм | 5140 мм x 2055 мм x 3000 мм | 5140 мм x 2055 мм x 3000 мм | 5180 мм x 2055 мм x 3200 мм | 5180 мм x 2055 мм x 3200 мм |
| Рельса для перемещения по полу с элементами длиной по 2000 мм | 320 кг | 320 кг | 320 кг | 320 кг | 320 кг | 320 кг | 320 кг | 320 кг |
|
TruBend Cell 5130 + BendMaster (60)
|
TruBend Cell 5130 + BendMaster (150)
|
TruBend Cell 5170 + BendMaster (60)
|
TruBend Cell 5170 + BendMaster (150)
|
TruBend Cell 5230 + BendMaster (60)
|
TruBend Cell 5230 + BendMaster (150)
|
TruBend Cell 5320 + BendMaster (60)
|
TruBend Cell 5320 + BendMaster (150)
|
|
|---|---|---|---|---|---|---|---|---|
| Станок | ||||||||
| Усилие прессования | 1300 кН | 1300 кН | 1700 кН | 1700 кН | 2300 кН | 2300 кН | 3200 кН | 3200 кН |
| Длина гибки | 3230 мм | 3230 мм | 4250 мм | 4250 мм | 4250 мм | 4250 мм | 4420 мм | 4420 мм |
| Свободный проход станины | 2690 мм | 2690 мм | 3680 мм | 3680 мм | 3680 мм | 3680 мм | 3680 мм | 3680 мм |
| Полезная монтажная высота | 615 мм | 615 мм | 615 мм | 615 мм | 615 мм | 615 мм | 615 мм | 615 мм |
| Вылет | 420 мм | 420 мм | 420 мм | 420 мм | 420 мм | 420 мм | 420 мм | 420 мм |
| Скорости | ||||||||
| Ускоренный ход оси Y | 220 мм/с | 220 мм/с | 220 мм/с | 220 мм/с | 220 мм/с | 220 мм/с | 220 мм/с | 220 мм/с |
| Max. Y-Arbeitsgang | 10 мм/с | 10 мм/с | 10 мм/с | 10 мм/с | 10 мм/с | 10 мм/с | 10 мм/с | 10 мм/с |
| BendMaster (60) | ||||||||
| Макс. грузоподъемность | 60 кг | - | 60 кг | - | 60 кг | - | 60 кг | - |
| Макс. вес листовой заготовки | 40 кг | - | 40 кг | - | 40 кг | - | 40 кг | - |
| Макс. размер листовой заготовки | 1000 мм x 2000 мм | - | 1000 мм x 2000 мм | - | 1000 мм x 2000 мм | - | 1000 мм x 2000 мм | - |
| Мин. толщина листа | 0,7 мм | - | 0,7 мм | - | 0,7 мм | - | 0,7 мм | - |
| BendMaster (150) | ||||||||
| Макс. грузоподъемность | - | 150 кг | - | 150 кг | - | 150 кг | - | 150 кг |
| Макс. вес листовой заготовки | - | 100 кг | - | 100 кг | - | 100 кг | - | 100 кг |
| Макс. размер листовой заготовки | - | 3000 мм x 1500 мм | - | 3000 мм x 1500 мм | - | 3000 мм x 1500 мм | - | 3000 мм x 1500 мм |
| Мин. толщина листа | - | 0,7 мм | - | 0,7 мм | - | 0,7 мм | - | 0,7 мм |
| Размеры и вес | ||||||||
| Вес BendMaster | 620 кг | 784 кг | 620 кг | 784 кг | 620 кг | 784 кг | 620 кг | 784 кг |
| Вес основного станка | 11800 кг | 11800 кг | 17850 кг | 17850 кг | 19850 кг | 19850 кг | 23400 кг | 23400 кг |
| Станок TruBend | 3980 мм x 1900 мм x 2840 мм | 3980 мм x 1900 мм x 2840 мм | 4970 мм x 1900 мм x 3000 мм | 4970 мм x 1900 мм x 3000 мм | 5140 мм x 2055 мм x 3000 мм | 5140 мм x 2055 мм x 3000 мм | 5180 мм x 2055 мм x 3200 мм | 5180 мм x 2055 мм x 3200 мм |
| Рельса для перемещения по полу с элементами длиной по 2000 мм | 320 кг | 320 кг | 320 кг | 320 кг | 320 кг | 320 кг | 320 кг | 320 кг |
PDF <1MB
Технический паспорт
Технические характеристики всех видов продукции в виде файла для загрузки.
Скорость
Консоль смены захватов
Консоль обеспечивает самостоятельную смену захвата и автоматическую отработку различных заданий без ручного вмешательства.

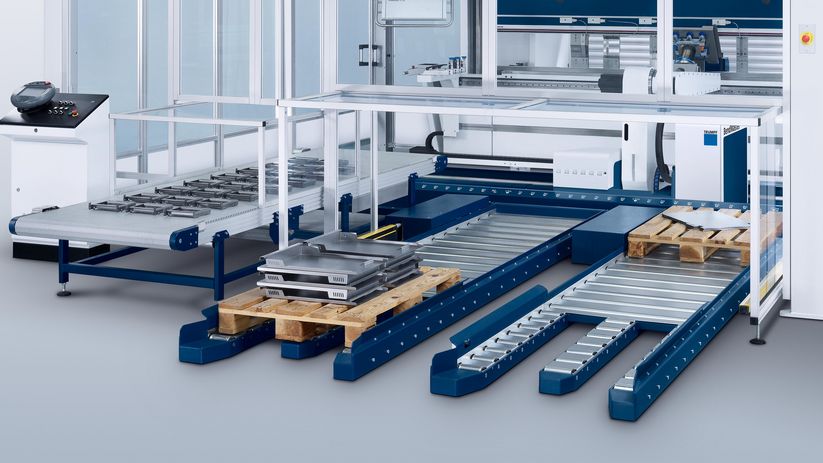

Ленточный транспортер
Ленточный транспортер выгружает небольшие детали, которые не укладываются в стопки.
Транспортер палет
Не прерывая процесс гибки, транспортер палет загружает листовые заготовки или выгружает обработанные заготовки.

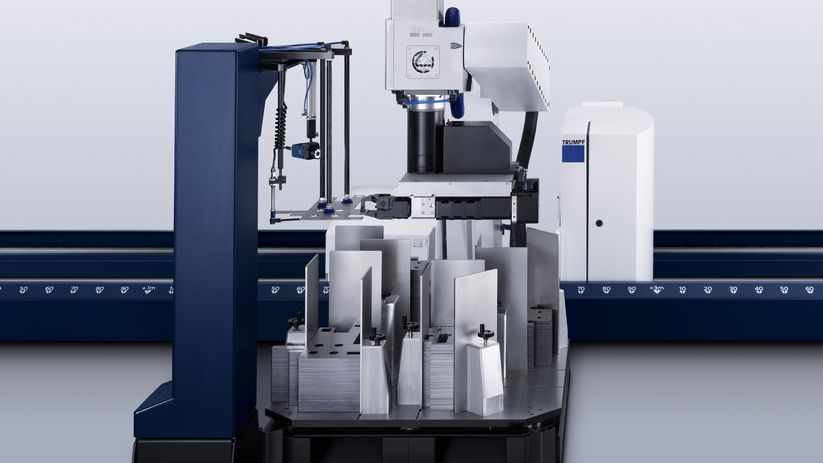

Секция съема листа
В секции съема листа происходит разъединение заготовок и изготовление до четырех типов деталей за один рабочий ход параллельно основному машинному времени.

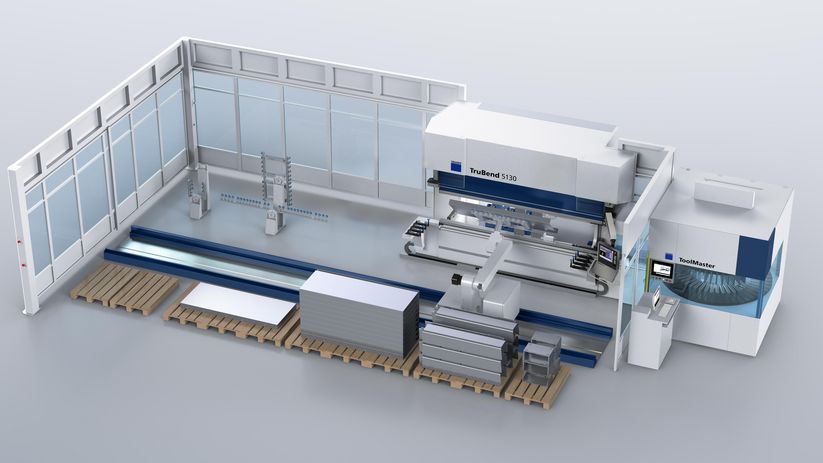

ToolMaster
Устройство автоматической смены инструмента ToolMaster обеспечивает автоматическое оснащение гибочного станка для любой новой программы и увеличение загрузки станка.
Точность
Системы измерения углов ACB Wireless и ACB Laser
Благодаря проверенным системам измерения углов ACB Wireless и ACB Laser вы добьетесь неизменной точности углов — без ручного вмешательства.
Система сенсорных датчиков 6-осевого заднего упора
Система сенсорных датчиков 4-осевого или 6-севого заднего упора отвечает за точное позиционирование деталей.
Возможность индивидуальной конфигурации
Путь перемещения
Длину рельса для перемещения по полу можно выбирать произвольно. Это оставляет достаточно места для листовых заготовок и готовых деталей.

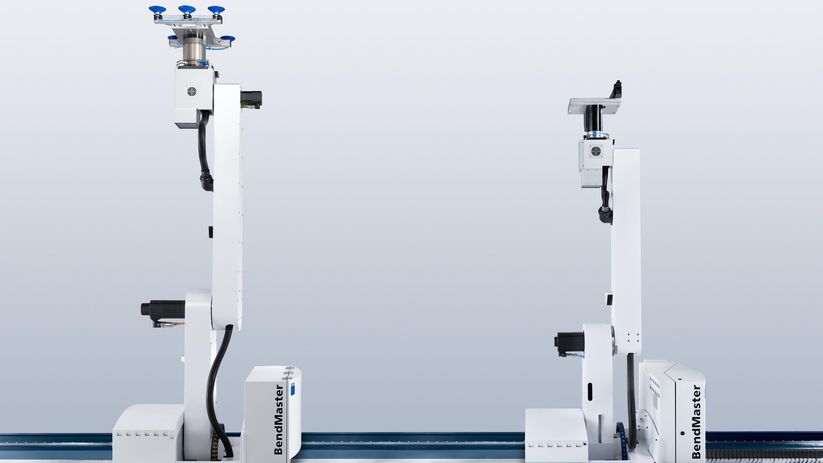

BendMaster
Подходящая система автоматизации для любого ассортимента деталей — BendMaster (60) и BendMaster (150).
TecZone Bend
Программирование еще никогда не было таким быстрым: TecZone Bend позволяет программировать гибочные операции как в условиях офиса, так и непосредственно в ходе производства на станке TruBend. Проект программы создается автоматически в течение нескольких секунд на основе 2D- и 3D-данных, включая NC-программы.

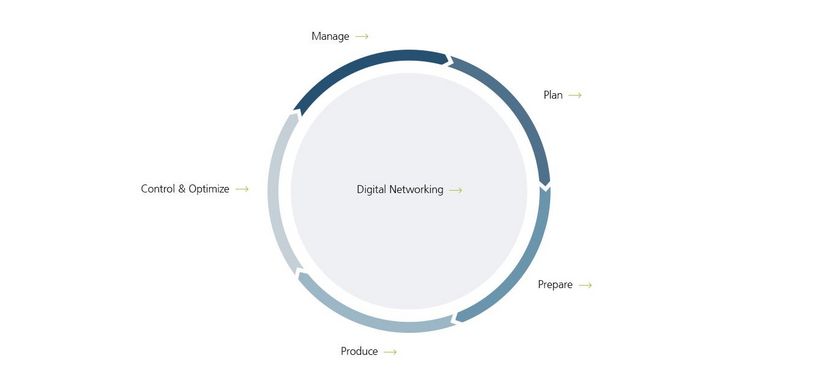

Программное обеспечение
Разнообразное программное обеспечение TruTops окажет вам поддержку на протяжении всего производственного процесса. Вы можете без лишних сложностей и целенаправленно координировать производственные процессы от управления заданиями заказчика и закупками и до отгрузки готовых деталей. Благодаря прямому подключению к системе управления станком вы всегда можете контролировать состояния ваших заданий.
Стандартные инструменты
Чтобы наши клиенты могли подобрать свой собственный комплект, мы предлагаем более 150 типов верхних и нижних инструментов. Их можно заказать в комплекте или отдельно.
Инструмент с системой ACB
Благодаря проверенной системе измерения углов ACB вы добьетесь неизменной точности углов — без ручного вмешательства.
Инструменты для оцинкованных листов
При обработке оцинкованных листов уже после нескольких гибок возможно отложение цинка на матрице, что может стать причиной явления холодной сварки. Это приводит к появлению отпечатков на детали и неточностям обработки. Подобный эффект можно предотвратить с помощью гибочных инструментов TRUMPF с покрытием LASERdur ZN. Высокая прочность поверхности объединена в них с прекрасными свойствами скольжения, они устойчивы к коррозии и не нуждаются в очистке.
Специальный инструмент
Для особых требований TRUMPF разрабатывает инструменты в рамках индивидуальных решений. Чтобы убедиться в качестве деталей, мы предварительно проверяем инструменты при работе со специальным материалом заказчика и изготавливаем образцы деталей.
В зависимости от страны, возможны отклонения от представленного ассортимента продукции и этих данных. Компания оставляет за собой право на внесения изменений в технологию, оснащение, цену и принадлежности. Свяжитесь с вашим контактным лицом, чтобы узнать, доступен ли данный продукт в вашей стране.
