Маркировочные системы

TruMark Station 7000

Высокая производительность для выполнения масштабных задач

Большие размеры в серийной комплектации

Благодаря большим внутренним размерам система нанесения надписей TruMark Station 7000 имеет достаточно места практически для любых целей применения. При этом вы можете одинаково успешно и совершенно безопасно наносить лазерную маркировку на отдельные крупногабаритные и тяжелые детали весом до 100 кг или обрабатывать сразу большое количество мелких деталей, расположенных вплотную друг к другу. Опционально вы можете дооснастить TruMark Station 7000 нашей ротационной системой смены и пользоваться преимуществами оснащения параллельно основному рабочему времени, тем самым существенно увеличив производительность. Она отлично подходит для тяжелых заготовок и фиксирующей оснастки весом до 35 кг с каждой стороны. Ко всей рабочей зоне обеспечен максимально удобный доступ, а выдающаяся эргономичность делает работу приятной. Оснащенная приводом дверь обеспечивает безопасность и повышает производительность благодаря возможности быстрого открывания и закрывания (по желанию также частичного). Быстрое перемещение осей сокращает вспомогательное время. Вытяжные системы для дыма и частиц, оптимально адаптированные к работе с лазерами TruMark, поддерживают чистоту воздуха в рабочем окружении даже при высокой мощности лазера. Кроме того, устойчивая к скручиванию система с полимербетонной плитой в качестве центрального конструктивного элемента гарантирует исключительную амортизацию колебаний даже при обработке тяжелых заготовок.

Идеальный выбор для серийного производства

Благодаря большой рабочей зоне и множеству опций эта станция станет идеальным решением для обработки крупных партий изделий — особенно с ротационным устройством смены.

Выдающаяся эргономика

Продуманное исполнение рабочего места позволяет оператору станка экономить силы при работе.

Простое управление

Единый интерфейс пользователя для управления осями, параметрами лазера и внешней связью

Без пыли и дыма

Благодаря мощной вытяжке по всей поверхности или точному локальному отсасывающему устройству исключается влияние на мощность лазера при обработке заготовки. Поэтому качество маркировки остается неизменным.

Отличная длина волны и мощность лазера

Для каждого случая применения на станции можно комбинировать различные источники излучения TRUMPF, длительность импульса и классы мощности, чтобы обеспечить отличные результаты.

Повышение производительности

Комбинация амортизирующей колебания полимербетонной плиты и блока ротационного устройства смены позволяет одновременно загружать и обрабатывать тяжелые заготовки, не влияя на параллельный по времени цикла процесс маркировки.

TruMark Station 7000 - Leistungsstark für große Aufgaben
TruMark Station 7000
Станок высшего класса со всеми функциями

Флагманская модель, будучи первой системой маркировки TRUMPF, имеет устойчивую промышленную конструкцию с полимербетонной плитой в качестве центрального конструктивного элемента. Кроме того, TruMark Station 7000 обладает и всеми остальными преимуществами рабочих станций для нанесения маркировки от TRUMPF, среди которых встроенный в корпус станка лазерный генератор или встроенные оси вращения для нанесения надписей по окружности. Функции системы можно контролировать с помощью дистанционного сервисного обслуживания: после его активации наши технические специалисты помогут вам быстро разобраться с проблемой.

Внутреннее пространство TruMark Station 7000
Простота во всем

Во внутреннем пространстве TruMark Station 7000 можно наносить надписи на заготовки разных размеров. Лазер перемещается в двух направлениях по осям X и Z, а позиционирование рабочей плиты в направлении Y открывает обширную рабочую зону, которая, тем не менее, останется полностью доступной со всех сторон.

Заглянем внутрь TruMark Station 7000 — системы маркировки TRUMPF для выполнения масштабных задач
Абсолютная универсальность — также с ротационным устройством смены

С нашей ротационной системой смены вам не придется отказываться от осей х и z. Вы можете наносить маркировку по всей площади ротационного устройства смены и обрабатывать заготовку за пределами поля маркировки, поскольку лазер перемещается по заготовке.

Панель стиральной машины с лазерной маркировкой, маркировка выполнена с помощью TruMark Station 7000

Изменение цвета

Благодаря большой рабочей зоне TruMark Station 7000 на пластиковые панели стиральных машин можно легко и быстро наносить надписи с помощью ультрафиолетового лазера для текстовой маркировки. На светлой панели появляются темные, контрастные шкалы, обозначения типа и марки, которые при этом абсолютно гладкие, поскольку пластик не вспенивается.

Стент с лазерной маркировкой (черная маркировка при помощи TruMicro Mark)

Точная маркировка прецизионных медицинских изделий

TruMark Station 7000 также с неизменным высоким качеством наносит надписи на прецизионные изделия из сферы медицинского оборудования, которые зачастую имеют выгнутую поверхность. Например, на нейрохирургические имплантаты, как на изображении выше.

Изменение цвета поверхности при помощи устройства TruMark серии 5000

Изменение цвета поверхности

Вследствие локального теплового воздействия цвет поверхности заготовки меняется. Цвет побежалости изменяется в зависимости от материала и подвода энергии. При этом поверхность остается гладкой, и грязь на ней не осаждается.

Гравирование при помощи TruMark серии 6000

Гравирование

В процессе гравирования лазерный луч удаляет часть основного материала и таким образом создает углубление, которое может иметь заостренные или пологие края.

Изменение цвета заготовок при помощи лазера TruMark серии 6000

Изменение цвета

Если оптимально подобрать длину волны лазера для того или иного материала, можно целенаправленно изменять цвет молекул красителей или обесцвечивать их. Поверхность при этом остается гладкой. Помимо металлов, маркировочные лазеры TRUMPF обрабатывают органические материалы, например древесину или кожу.

Обработка поверхностей с помощью лазера One-Box

Обработка поверхностей

Лазер позволяет выполнять функциональное структурирование или очистку поверхностей. Например, можно удалять ржавчину, масло или фосфатные слои с целью подготовки деталей к последующим процессам, таким как лазерная сварка.

Структурирование поверхностей при помощи TruMark серии 5000

Структурированные поверхности

Лазер позволяет выполнять функциональное структурирование поверхностей. Структурирование поверхности путем расплавления мельчайших участков существенно повышает ее адгезионные характеристики при сохранении свойств материала. Структурирование входящих в зацепление деталей с помощью нанесения микроячеек значительно улучшает их антифрикционные качества без необходимости увеличения количества смазки.

Дневной и ночной дизайн кнопок в автомобиле благодаря лазерной маркировке с помощью изделий TRUMPF TruMark

Снятие слоев

В процессе снятия слоев происходит частичное удаление тонких поверхностных прослоек многослойных синтетических материалов, нанесенных на основной материал и значительно отличающихся от него по цвету. Этот метод позволяет изготавливать, к примеру, двухцветные контрастные детали, которые используются в том числе в автомобилестроении.

Вспенивание синтетических материалов при помощи лазеров TruMark

Вспенивание

В процессе вспенивания лазер нагревает синтетический материал, что приводит к его кратковременному плавлению. Во время последующего охлаждения возникают мелкие газовые пузырьки, отражающие падающий свет в рассеянном виде. Такой вид текстовой маркировки лазером применяется для нанесения выпуклых надписей.

-/-
TruMark Station 7000
Спецификация заготовки
Макс. размеры заготовки (ш х в х г) 1000 мм x 400 мм x 500 мм
Доступные оси с двигателем
Траектория перемещения оси Z 400 мм
Траектория перемещения оси Х 650 мм
Траектория перемещения оси Y 375 мм
Скорость перемещения Z 0,7 м/мин
Скорость перемещения X 15 м/мин
Скорость перемещения Y 15 м/мин
Подключение и расход
Электроподключение (напряжение) 200/400 В
Электроподключение (частота) 50/60 Гц
Размеры и вес рабочей станции
Размеры рабочей станции (ш x в x г) 1200 мм x 2000 мм x 1200 мм
Класс лазерного излучения
Класс лазерного излучения 1
Изображение продукта TruTops Mark

TruTops Mark

Программное обеспечение для нанесения надписей TruTops Mark максимально упрощает процесс маркировки с помощью лазеров TruMark. Программа TruTops Mark включает в себя программное обеспечение для нанесения надписей, редактор CAD, систему управления параметрами лазера и интерфейсами, функцию программирования алгоритмов QuickFlow и диагностический инструмент. Ко всем функциям всегда имеется удобный доступ благодаря интуитивно понятному интерфейсу. Редактор CAD позволяет быстро и легко чертить и упорядочивать графические объекты. База данных параметров лазера дает возможность сохранения и повторного использования оптимизированных параметров. Функция программирования алгоритмов QuickFlow позволяет путем выбора и перетаскивания объектов создавать программы, управляющие полным циклом нанесения надписи. Диагностический инструмент используется для визуализации и анализа аналоговых результатов измерения, полученных его сенсорами.

Изображение продукта TruTops Mark 3D

TruTops Mark 3D

Наше программное обеспечение для нанесения надписей TruTops Mark 3D впечатляет удобным управлением и небольшой длительностью технологического процесса. Теперь в зависимости от применения одним лазерным устройством можно маркировать несколько объектов, особенно там, где раньше требовалось несколько лазеров. Таким образом, маркировка трехмерных поверхностей, например наклонных или изогнутых, становится очень простой и эффективной. Наряду с программным обеспечением для нанесения маркировки комплект включает в себя 3D-редактор CAD, который позволяет создавать заготовки и чертежи для 3D-маркировки.

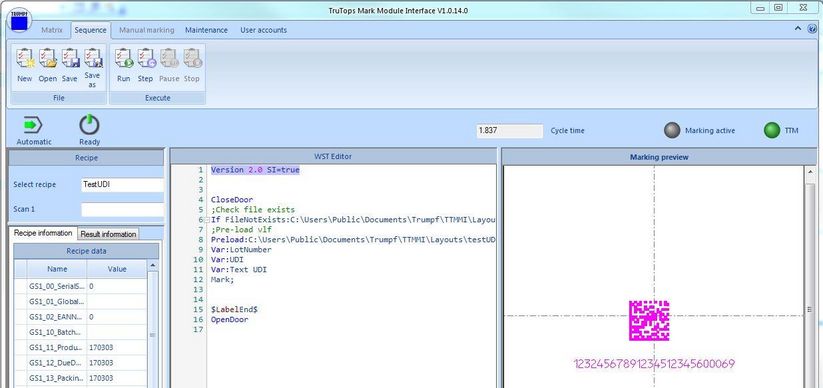

Модульный интерфейс программного обеспечения TruTops Mark

TruTops Mark Modul Interface

Модульный принцип TruTops Mark Modul Interface (TTM-MI) позволяет произвольно изменить содержимое, вид и компоновку интерфейса пользователя TruTops Mark. Это обеспечивает индивидуальную настройку управления всем производственным и технологическим циклом. Кроме того, программный модуль позволяет без труда интегрировать лазер для нанесения надписей в вашу систему, состоящую из базы данных, измерительной техники и других компонентов.

Станок TruMark Station 7000 комбинируется с маркировочными лазерами TRUMPF многих серий и поэтому подходит для любых целей применения.

Другие опции TruMark Station 7000 оптимизируют процесс производства и повышают удобство управления.

Ось вращения TruMark Station 7000
Ось вращения

С помощью осей вращения, доступных в качестве опции, вы можете изготавливать высококачественные надписи даже на цилиндрических заготовках. Ось вращения с шаговым двигателем позволяет выполнять маркировку по окружности детали.

TruMark Station 7000, высокая производительность для выполнения масштабных задач
Ось Y с двигателем

Направляющая каретка, установленная на корпусе станка и оснащенная программируемым сервоприводом, позволяет точно позиционировать детали. Путь перемещения равен 375 мм, точность повторения — ± 0,025 мм, а скорость перемещения — 15 м/мин.

Встроенная вытяжная система TruMark Station 7000
Встроенная вытяжная система

Вытяжная система для образующихся частиц и выделяемого дыма встроена в корпус станка, благодаря чему уменьшается монтажная площадь. В рабочей зоне можно выбирать между вытяжной системой по всей поверхности и точным локальным отсасывающим устройством. Контроль фильтра осуществляется при помощи датчика перепада давлений.

Дистанционное обслуживание TRUMPF
Дистанционное обслуживание

В случае неисправности технические специалисты компании TRUMPF имеют возможность активного доступа к вашему лазеру по безопасному удаленному соединению. Зачастую специалисты напрямую устраняют неисправность или изменяют конфигурацию лазера таким образом, чтобы не прерывать производственный процесс, пока не будет доступна запасная часть.

TruMark Station 7000, высокая производительность для выполнения масштабных задач
Интуитивное управление

Опциональный сенсорный экран дополнительно облегчает управление и повышает производительность. Одновременно с этим новая панель управления с разнообразными функциональными кнопками обеспечивает интуитивное управление и простоту наладки.

В зависимости от страны, возможны отклонения от представленного ассортимента продукции и этих данных. Компания оставляет за собой право на внесения изменений в технологию, оснащение, цену и принадлежности. Свяжитесь с вашим контактным лицом, чтобы узнать, доступен ли данный продукт в вашей стране.
