TruTool TF 350 18V batéria LiHD, výkres rozmerov
Spájanie bez kábla; rýchle, úsporné a nezávislé
Spájanie potrubí vzduchotechniky sa často vykonáva priamo na mieste na stavenisku. Pomocou akumulátorového náradia budete nezávislí od elektrického prúdu a budete pracovať pohodlne, bez kábla. Môžete pritom pomocou TruTool TF 350 s 18V batériou LiHD spájať obrobky s alebo bez povrchovej úpravy a to pri hrúbkach materiálu od 0,8 mm až do max. 4 mm. Trvalé spoje, ktoré takto vzniknú v jednom pracovnom kroku a bez prídavného spojovacieho materiálu prispievajú k najvyššej hospodárnosti. Pritom sa 4.0 Ah / 18V batéria LiHD stará o dlhú dobu prevádzky.

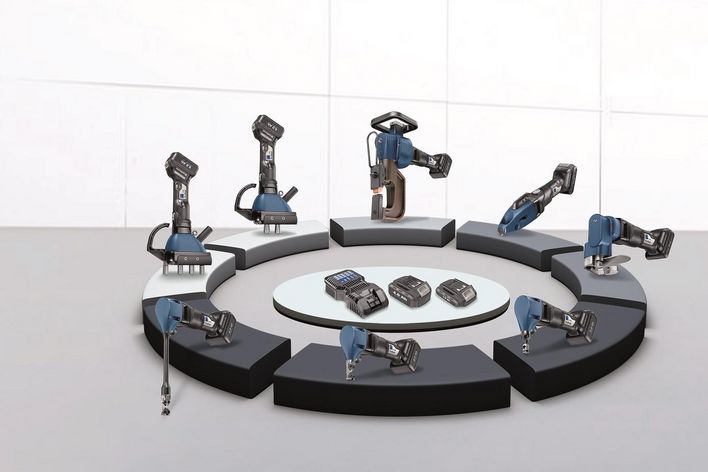

Cordless Alliance System
Systém akumulátorových batérií rôznych výrobcov popredných značiek elektrického ručného náradia. 100% kompatibilita v triede 18 Volt.
Bezkefkový motor (BLDC motor)
Takmer neobmedzená životnosť, takmer bez opotrebovania a minimálne nároky na údržbu. Okrem toho sa zvyšuje doba chodu batérie na jedno jej nabitie.
Zamerané na bod
Miesto spojenia je pevné a odolné, spojovacie body sú odolné voči korózii.
Bez spojovacích prvkov
Bez použitia skrutiek alebo nitov. Šetrí to náklady a zjednodušuje manipuláciu.
Spájanie kanálov
Spojiť je vzájomne možné až tri dielce, môžu byť dokonca aj rôznych hrúbok plechu. Pre plechy s povrchovou úpravou, konštrukčnú oceľ, nerez, hliník alebo s medzivrstvami ako lepidlo a plastové rohože.
Spájanie rámových profilov pretláčaním
Na spájanie pripojovacích prírub na kanály vetrania a kúrenia.
Nasledujúce spotrebné materiály a zodpovedajúce príslušenstvo sa nachádza v obsahu dodávky.
Razník (zabudovaný)
1 kus 1884902
Sklopné rameno k razníku
1 kus 0128748
Rameno matrice pevné č. 3 hrúbka plechu 3.1 - 3.5
1 kus 0118132
Stierač pre rovné plechy (namontovaný)
1 kus 0053649

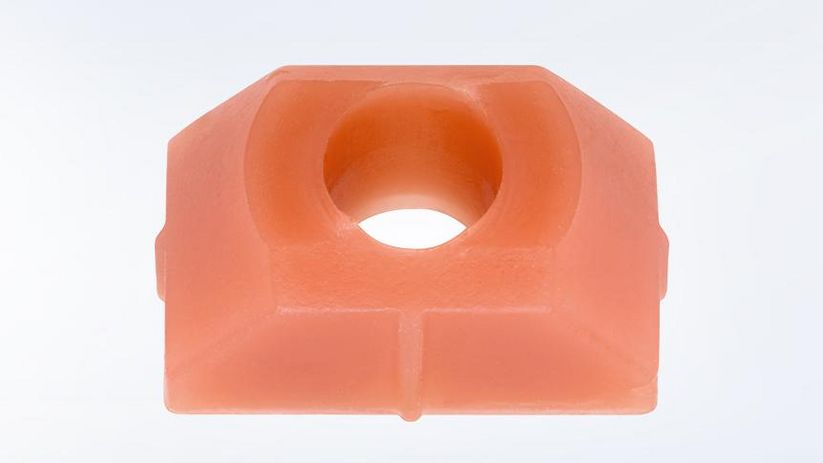

Stierač pre kanály
1 kus 0112929
Inbusový kľúč DIN 911-6
1 kus 0067865
Inbusový kľúč DIN 911-5
1 kus 0067857
Inbusový kľúč DIN 911-3
1 kus 0067830
Mazací lis (naplnený mazivom "G1")
1 kus 1398728
Batéria 18V LiHD 4 Ah (2 ks)
1 kus 2598811
Nabíjačka LG 12V-36V
1 kus, verzia DE / CH: 2569784
1 kus, verzia GB: 2569786
1 kus, verzia USA: 2569785
Kufor
1 kus 2282148
Nájdite si tu vhodný spotrebný materiál a príslušenstvo pre Vaše náradie.

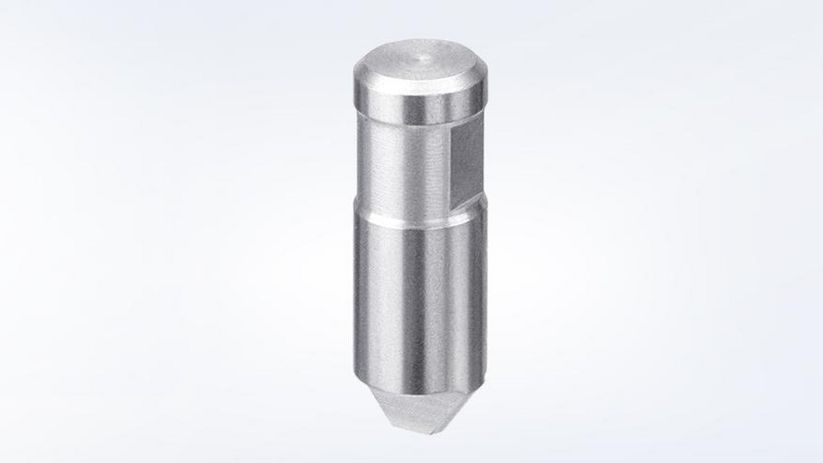

Razník
1 kus
1884902
Sada 2 ks
1264160
Matrica 1
Vhodné pre hrúbku plechu 0,8 - 1,5 mm. V závislosti od hrúbok materiálu si môžete zvoliť jednu z päť rôznych matríc: 1, 2, 2+, 3- alebo 3.
1 kus
111969
Matrica 2
Vhodné pre hrúbku plechu 1,6 - 2 mm. V závislosti od hrúbok materiálu si môžete zvoliť jednu z päť rôznych matríc: 1, 2, 2+, 3- alebo 3.
1 kus
111968
Matrica 2+
Vhodné pre hrúbku plechu 2,1 - 2,5 mm. V závislosti od hrúbok materiálu si môžete zvoliť jednu z päť rôznych matríc: 1, 2, 2+, 3- alebo 3.
1 kus
122272
Matrica 3-
Vhodné pre hrúbku plechu 2,6 - 3 mm. V závislosti od hrúbok materiálu si môžete zvoliť jednu z päť rôznych matríc: 1, 2, 2+, 3- alebo 3.
1 kus
1884875
Matrica 3
Vhodné pre hrúbku plechu 3,1 - 3,5 mm. V závislosti od hrúbok materiálu si môžete zvoliť jednu z päť rôznych matríc: 1, 2, 2+, 3- alebo 3.
1 kus
111967

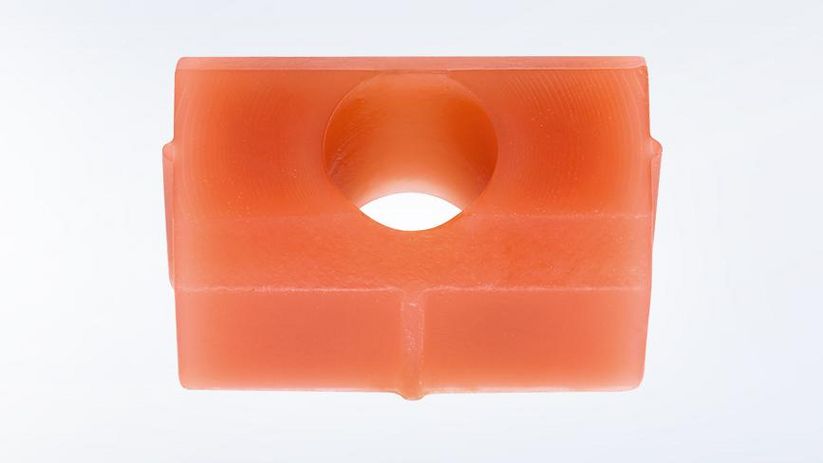

Stierač pre rovné plechy
1 kus
1884874
Sklopné rameno k matrici 1
Vhodné pre hrúbku plechu 0,8 - 1,5 mm. Možné zvoliť s požadovanou matricou 1, 2, 2+, 3- alebo 3.
1 kus
128792
Sklopné rameno k matrici 2
Vhodné pre hrúbku plechu 1,6 - 2 mm. Možné zvoliť s požadovanou matricou 1, 2, 2+, 3- alebo 3.
1 kus
128793
Sklopné rameno k matrici 3-
Vhodné pre hrúbku plechu 2,6 - 3 mm. Možné zvoliť s požadovanou matricou 1, 2, 2+, 3- alebo 3.
1 kus
129724
Sklopné rameno k matrici 2+
Vhodné pre hrúbku plechu 2,1 - 2,5 mm. Možné zvoliť s požadovanou matricou 1, 2, 2+, 3- alebo 3.
1 kus
129723
Sklopné rameno k matrici 3
Vhodné pre hrúbku plechu 3,1 - 3,5 mm. Možné zvoliť s požadovanou matricou 1, 2, 2+, 3- alebo 3.
1 kus
128794
Rameno matrice pevné 1
Vhodné pre hrúbku plechu 0,8 - 1,5 mm. Možné zvoliť s požadovanou matricou 1, 2, 2+, 3- alebo 3.
1 kus
118130
Rameno matrice pevné 2
Vhodné pre hrúbku plechu 1,6 - 2 mm. Možné zvoliť s požadovanou matricou 1, 2, 2+, 3- alebo 3.
1 kus
118131
Rameno matrice pevné 2+
Vhodné pre hrúbku plechu 2,1 - 2,5 mm. Možné zvoliť s požadovanou matricou 1, 2, 2+, 3- alebo 3.
1 kus
129763
Rameno matrice pevné 3-
Vhodné pre hrúbku plechu 2,6 - 3 mm. Možné zvoliť s požadovanou matricou 1, 2, 2+, 3- alebo 3.
1 kus
129764
Rameno matrice pevné 3
Vhodné pre hrúbku plechu 3,1 - 3,5 mm. Možné zvoliť s požadovanou matricou 1, 2, 2+, 3- alebo 3.
1 kus
118132
Sklopné rameno k razníku
1 kus
128748
Tanierová pružina
1 kus
30678
Otočný veniec
Na zavesenie stroja na balancér. Umožňuje neunavujúcu prácu pri maximálnej pohyblivosti.
1 kus
976671
Pružný člen
1 kus
249303
Platňa
1 kus
1884876
Platnička pre kanály
1 kus
243189
Vysekávací a niblovací olej pre oceľ
Fľaša 500 ml
103387
Vysekávací a niblovací olej pre hliník
Fľaša 1000 ml
125874
Stojan spojovačky
Pre pohodlné a rýchle spájanie menších plechových dielcov. Vhodné pre stacionárne použitie.
1 kus
1224803
Mazivo G1
250 g
1446686
900 g
139440
Batéria 18V LiHD 4.0 Ah
1 kus
2598811
Štartovacia sada 18V
1x nabíjačka LG 12V-36V / 2x batéria 18V LiHD 4.0 Ah
1 sada (GB)
2598820
1 sada (USA)
2598818
1 sada (DE)
2598816

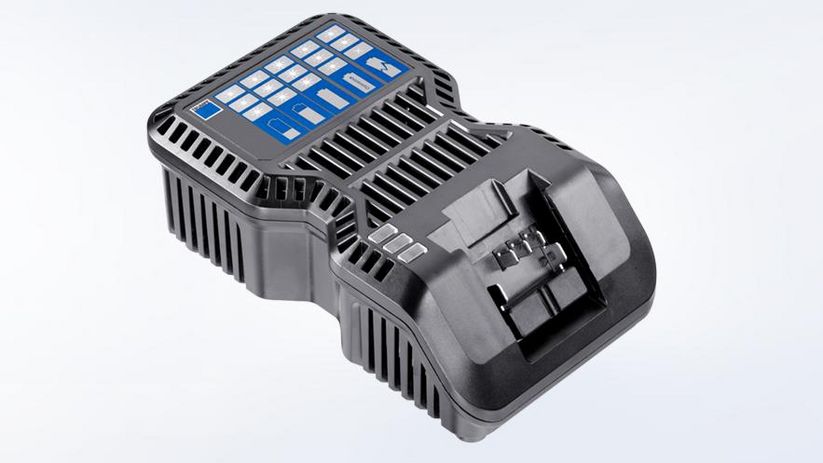

Nabíjačka LG 12V-36V
Pre batérie LiHD 12V a 18V
1 kus (GB)
2569786
1 kus (USA)
2569785
1 ks (DE/CH)
2569784
Technológia Power-Head
Prepracované detaily v hlave prevodovky z ľahkých kovov sú konštruované špeciálne pre nízke napätie akumulátorovej techniky. Vďaka oddeleniu pastorka motora od motora je strata energie minimálna a prispieva k ešte dlhšej dobe chodu na jedno nabitie.
Bezkefkový motor (BLDC motor)
Výkonný BL motor vytvára vyššie krútiace momenty ako bežné motory, potrebuje menej elektrického prúdu a nevytvára takmer žiadne teplo. Má to pozitívny vplyv na dobu chodu batérie a umožňuje Vám vyťažiť maximum z každého nabitia batérie. Ďalšia výhoda: Životnosť BL motorov je takmer neobmedzená pretože tie pracujú bez uhlíkových kefiek, vďaka čomu nevzniká žiadne mechanické trenie. Výsledok: Motory takmer bez opotrebovania, s minimom nárokov na údržbu.
Kompaktné a silné
18 V akumulátorové náradie má ľahkú konštrukciu a práca s ním nie je únavná. Rukoväť Softgrip prispieva k bezpečnej práci bez prenosu vibrácií. Všetko akumulátorové náradie TRUMPF je možné zakúpiť aj v sólo variante, rozumej - bez batérií a nabíjačky. Ak dokážete využiť Vaše jestvujúce akumulátorové batérie CAS, máte vďaka tomu možnosť šetriť zdroje surovín a Vaše náklady.
Optimálna pracovná rýchlosť
Pomocou regulátora otáčok môžete individuálne nastaviť pracovnú rýchlosť podľa danej úlohy strihania, čo je mimoriadne efektívne, ak pracujete podľa vopred daných obrysov strihania alebo pomocou šablóny. Okrem toho má zmysel použitie pri častom obrábaní rádiusov a nerezovej oceli. Ako ďalšiu výhodu je potrebné spomenúť elektronickú ochranu proti preťaženiu.
Zamerané na bod
Pri spájaní pretlačením sa plechy ktoré je potrebné spojiť uložia na seba. Náradie pretlačí mostík do plechu v jednom kombinovanom zdvihu preseknutím a prelisovaním. Pritom sa tvarovým prelisom spojí odolne voči korózii horný plech so spodným plechom, pričom sa plechy vzájomne spoja tečením materiálu. Miesto spojenia sa spevní a výsledkom je nerozoberateľný spoj bez prídavného materiálu alebo prísunu tepla.
Bez spojovacích prvkov
Obdĺžnikový spojovací bod vyzerá ako ploché bodové prevýšenie. Nemáte pritom žiaden rušivý obrys ako napríklad hrany, ktoré sa vyskytujú pri skrutkách a nitoch. Jednoduchá manipulácia sa vyznačuje tým, že nie je potrebný prísun žiadneho spojovacieho materiálu a stroj je tak rýchlo pripravený na prácu. Okrem toho je náradie TruTool TF 350 možné rýchlo a jednoducho prispôsobiť na požadovanéaplikácie. Pritom jednoducho zvoľte príslušný nástroj.
Príjemné pre užívateľa
Spojovačka TruTool TF 350 sa vyznačuje kompaktnou a štíhlou konštrukciou a preto je vhodná najmä na použitie v tesných priestorových podmienkach. Okrem toho vykazuje geometria nástroja veľkú hĺbku vyloženia s minimálnym rušivým obrysom. Vznikajú pritom bezchybné spoje pri obrábaní potrubí vzduchotechniky. Pre náradie TruTool TF 350 takisto nie je problém obrábanie v úzkych kútoch a na minimálnych šírkach prírub.
Perfektné povrchy
Miesto spojovania nie je vystavené ani tepelnému ovplyvneniu ani mechanickému napätiu. Ochranná vrstva tečie pri pelisovaní spolu s materiálom. Vďaka tomu ostanú vlastnosti materiálu nezmenené, bez zaoxidovania a štruktúra povrchu nepoškodená. Odpadajú prípravné a ukončovacie práce. Ďalšia výhoda: Pri klinčovaní predídete znečisteniu povrchu materiálu. Je to perfektné riešenie pre materiály bz a s povrchovou úpravou, vhodné sú na to dokonca aj plechy s povlakom oleja.
|
TruTool TF 350 18V batéria LiHD
|
|
|---|---|
| Maximálne hrúbky plechu | |
| Maximálna hrúbka plechu, oceľ 400 N/mm² | 3,5 mm |
| Maximálna hrúbka plechu, oceľ 600 N/mm² | 2,5 mm |
| Maximálna hrúbka plechu, hliník do 250 N/mm² | 4 mm |
| Všeobecne | |
| Minimálna hrúbka plechu | 0,8 mm |
| Maximálna spájacia sila | 25 kN |
| Maximálna frekvencia zdvihov | 2 1/s |
| Minimálna vzdialenosť od okraja | 8 mm |
| Maximálna vzdialenosť od okraja | 58 mm |
| Maximálna výška lemu (B) | 36 mm |
| Napätie | 18 V |
| Hmotnosť | |
| Hmotnosť (s batériou 4 Ah) | 8 kg |
PDF <1MB
Technický list
Technické údaje všetkých variantov produktu na stiahnutie.
V závislosti od krajiny sú možné odchýlky od tohto sortimentu produktov. Zmeny v technike, výbave, cene a ponuke príslušenstva sú vyhradené. Spojte sa prosím s kontaktnou osobou u Vášho lokálneho partnera, ak si chcete overiť, či je produkt dostupný vo Vašej krajine.
